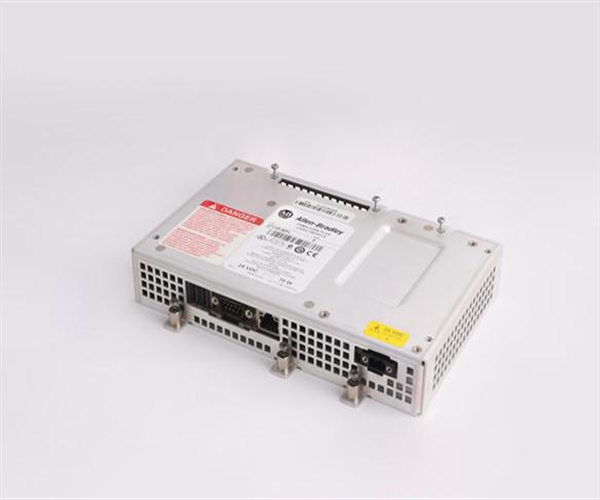

2711P-RP1 প্যানেল ভিউ প্লাস লজিক মডিউল 2711P-RP1

২৭১১পি-আরপি১ এর বর্ণনা

২৭১১ পি-আরপি১ মডিউল হল অ্যালান-ব্র্যাডলি/রকওয়েল অটোমেশনের একটি লজিক মডিউল। এটি অ্যালান-ব্র্যাডলি প্যানেলভিউ প্লাস সিরিজের বিভিন্ন ডিসপ্লে মডিউল এবং টার্মিনালগুলির সাথে সামঞ্জস্যপূর্ণ।2711P-RP1 লজিক মডিউল বিশেষভাবে Panelview 700 থেকে 1500 সিরিজ প্রদর্শন মডিউল সঙ্গে কাজ করার জন্য ডিজাইন করা হয়এটিতে মেমরি এবং প্রসেসর রয়েছে যা সংযুক্ত ডিসপ্লে মডিউলটি পরিচালনা করতে ব্যবহার করে।একটি সম্পূর্ণ প্যানেলভিউ প্লাস 700 থেকে 1500 সিরিজ নিয়ন্ত্রণ সিস্টেম একটি প্রদর্শন মডিউল এবং 2711P-RP1 লজিক মডিউল মত একটি লজিক মডিউল গঠিত, এবং সিস্টেমটি যোগাযোগ মডিউলগুলির মতো ঐচ্ছিক ডিভাইসগুলির সাথে কাস্টমাইজ করা যেতে পারে।

অ্যালেন-ব্র্যাডলি ২৭১১ পি-আরপি১ একটি প্যানেলভিউ প্লাস উপাদান।এই উপাদানটি বিশেষভাবে একটি লজিক মডিউল যা বিভিন্ন ইন্টারফেস হোস্ট করে এবং প্রয়োজনীয় মেমরি অঞ্চল এবং প্যানেলভিউ প্লাস অপারেটর টার্মিনালের প্রসেসর ধারণ করে.

2711P-RP1 ডিসপ্লে মডিউলের পিছনে সংযুক্ত করা হয়। এই ডিসপ্লে মডিউলটি 64 এমবি র্যান্ডম অ্যাক্সেস মেমরি (RAM) এর অভ্যন্তরীণ মেমরি সহ আসে,অপারেটর টার্মিনালের রানটাইম ইন্টারফেসের জন্য ব্যবহৃত, এবং 64 এমবি ফ্ল্যাশ, অ্যাপ্লিকেশন ব্যাকআপ, ম্যানুয়াল, লগ, রেসিপি, রিপোর্ট এবং অন্যান্য সিস্টেম ফাইলগুলির মতো ফাইলগুলি সংরক্ষণের জন্য ব্যবহৃত হয়।

২৭১১পি-আরপি১ লজিক মডিউল পিসিআই স্লটের মাধ্যমে ডিসপ্লে মডিউল সার্কিট্রিতে সংযোগ স্থাপন করে।সঠিক গ্রাউন্ডিং পালন করা আবশ্যক কারণ অভ্যন্তরীণ উপাদানগুলি স্ট্যাটিক বিদ্যুতের জন্য অত্যন্ত সংবেদনশীল.

2711P-RP1 প্যানেলভিউ প্লাস 700, 1000, 1250, এবং 1500 অপারেটর টার্মিনালগুলির সাথে ব্যবহারের জন্য সামঞ্জস্যপূর্ণ।এই ইউনিট একটি প্রতিস্থাপন হার্ডওয়্যার যেমন কোনো প্যানেলভিউ প্লাস 700-1500 একটি প্রাক ইনস্টল লজিক মডিউল সঙ্গে আসেএকইভাবে, একটি সম্পূর্ণ কার্যকরী প্যানেলভিউ প্লাস অপারেটর টার্মিনাল একটি লজিক মডিউল প্রয়োজন।

2711P-RP1 মডিউলটি একটি বাহ্যিক 24VDC পাওয়ার সাপ্লাই দ্বারা চালিত হয়। এটি একটি ইথারনেট পোর্ট, 9-পিন মিনি DIN RS232 পোর্ট এবং ইউএসবি পোর্টগুলির মতো স্ট্যান্ডার্ড যোগাযোগ ইন্টারফেসের সাথে আসে।ইথারনেট পোর্টটি ইথারনেট আই / পি প্রোটোকলের মাধ্যমে প্যানেলভিউ টার্মিনালকে এক বা একাধিক কন্ট্রোলারের সাথে সংযুক্ত করার জন্য ব্যবহৃত হয় যখন আরএস 232 ইন্টারফেসটি পিয়ার-টু-পিয়ার সংযোগের জন্য ব্যবহৃত হয়ইথারনেট সর্বাধিক 100 মিটার পর্যন্ত দীর্ঘ দূরত্বকে আচ্ছাদন করতে পারে যা সহজেই প্রসারিত করা যায়। RS232 সংযোগটি সাধারণত প্যানেল যোগাযোগের মধ্যে স্বল্প দূরত্বের জন্য আদর্শভাবে ব্যবহৃত হয়।এই লজিক মডিউলটি কীবোর্ড এবং মাউসের মতো পেরিফেরিয়াল ডিভাইস সংযোগের জন্য দুটি (2) ইউএসবি পোর্টের সাথেও আসে.

এটি ডিসপ্লে মডিউলটিতে 6 টি স্ক্রু দিয়ে বোল্ট করা হয় এবং এটি একটি যোগাযোগ মডিউল বহন করতে পারে যা লজিক মডিউলের পিছনের দিকে ধূসর লেবেলটি সরিয়ে ফেলার পরে এটির সাথে সংযুক্ত হয়।সবসময় নিশ্চিত করুন যে প্রদর্শন মডিউল এটি লজিক মডিউল সংযোগ করার সময় শক্তি সরবরাহ করা হয় না. ওয়ার্ডপ্যাড টেক্সট এডিটর, মিডিয়া প্লেয়ার, এবং দূরবর্তী ডেস্কটপ সংযোগ এই মডিউল সঙ্গে উপলব্ধ কিছু বর্ধিত ঐচ্ছিক বৈশিষ্ট্য। 2711P-RP1 2 ইউএসবি সংযোগকারী সমর্থন করে,১টি আরএস-২৩২ সংযোগকারী, এবং 1 ইথারনেট পোর্ট। এটিতে মেমরি কার্ড সন্নিবেশ করার জন্য একটি কমপ্যাক্টফ্ল্যাশ কার্ড স্লটও রয়েছে। ডিভাইসটি চালু থাকা অবস্থায় মেমরি কার্ড সন্নিবেশ করবেন না।মডিউলটি কেবলমাত্র 0 থেকে 55 ডিগ্রি সেলসিয়াসের মধ্যে পরিবেষ্টিত তাপমাত্রা সহ পরিবেশে নিরাপদে কাজ করে. এই ইউনিট শুধুমাত্র রক্ষণাবেক্ষণ প্রয়োজন সংযোগকারী একটি চাক্ষুষ পরিদর্শন এবং জমা ধুলো থেকে কিছু পরিষ্কার সময়ে সময়ে হয়. 2711P-RP1 24 ভোল্ট DC শক্তি কাজ করে.এই মডিউলে প্রক্রিয়া সনাক্তকরণের জন্য অন্তর্নির্মিত অবস্থা সূচক রয়েছে. অন্যান্য স্লটগুলি কার্যকর যোগাযোগের জন্য ইউএসবি, কমপ্যাক্টফ্ল্যাশ এবং ইথারনেট স্লট।
