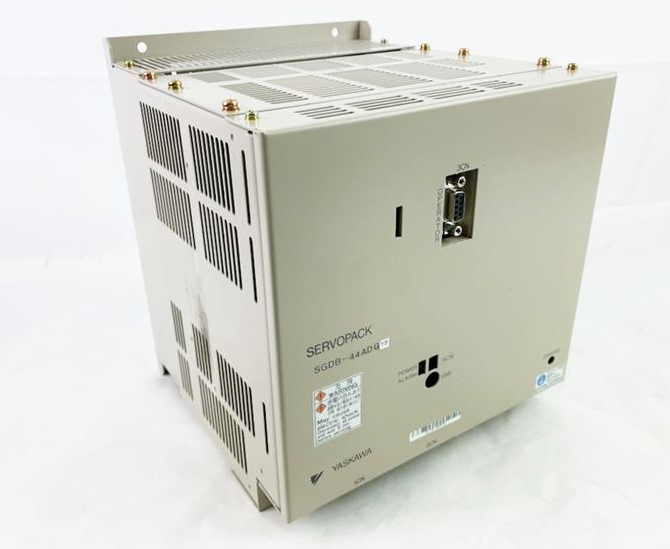

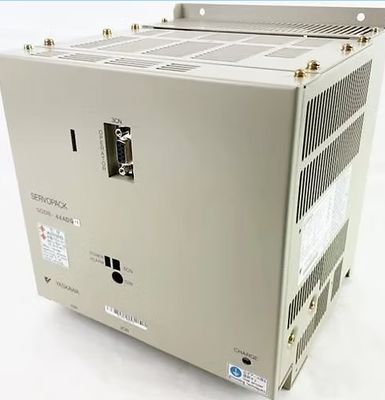

Yaskawa Servo Driver SGDB-44ADGY8 নতুন

সাধারণ তথ্য:

• প্রস্তুতকারক: YASKAWA
• প্রস্তুতকারকের অংশ নম্বর: SGDB-44ADGY8

বর্ণনা:

• SGDB44ADGY8

• প্রস্তুতকারকের দ্বারা বন্ধ করা হয়েছে

• সার্ভো ড্রাইভ

• সার্ভোপ্যাক

• 5.9 HP

• 24/32.8 AMP

• 3 ফেজ

• 200/230 VAC

• 50/60 HZ

• Y8 বিকল্প - বাহ্যিকভাবে সংযোগকারী প্রতিরোধক

স tương tự




স্টেপিং মোড
নিম্নলিখিতগুলি সবচেয়ে সাধারণ ড্রাইভ মোড।
• ওয়েভ ড্রাইভ (1 ফেজ চালু)
• ফুল স্টেপ ড্রাইভ (2 ফেজ চালু)
• হাফ স্টেপ ড্রাইভ (1 এবং 2 ফেজ চালু)
• মাইক্রোস্টেপিং (ক্রমাগত
পরিবর্তনশীল মোটর কারেন্ট)
নিম্নলিখিত আলোচনাগুলির জন্য অনুগ্রহ করে চিত্র 6 দেখুন।
ওয়েভ ড্রাইভে, যেকোনো সময়ে শুধুমাত্র একটি ওয়াইন্ডিং সক্রিয় থাকে। স্ট্যাটরটি
A → B → A → B ক্রম অনুসারে সক্রিয় করা হয় এবং রোটরটি অবস্থান 8 → 2 → 4 → 6 থেকে স্টেপ করে। একই ওয়াইন্ডিং প্যারামিটার সহ একমেরু এবং দ্বিমেরু ক্ষতযুক্ত মোটরগুলির জন্য এই উত্তেজনা মোড একই যান্ত্রিক অবস্থানের ফলস্বরূপ হবে। এই ড্রাইভ মোডের অসুবিধা হল যে একমেরু ক্ষতযুক্ত মোটরে আপনি যেকোনো সময়ে মোট মোটর ওয়াইন্ডিং-এর শুধুমাত্র 25% এবং দ্বিমেরু মোটরে শুধুমাত্র 50% ব্যবহার করছেন। এর মানে হল যে আপনি মোটর থেকে সর্বাধিক টর্ক আউটপুট পাচ্ছেন না




ফুল স্টেপ ড্রাইভে, আপনি যেকোনো সময়ে দুটি ফেজ সক্রিয় করছেন। স্ট্যাটরটি
AB → AB → AB → AB ক্রম অনুসারে সক্রিয় করা হয় এবং রোটরটি অবস্থান 1 → 3 → 5 → 7 থেকে স্টেপ করে। ফুল স্টেপ মোড 1 ফেজ অন ড্রাইভের মতো একই কৌণিক গতির ফলস্বরূপ হয় তবে যান্ত্রিক অবস্থানটি একটি সম্পূর্ণ পদক্ষেপের অর্ধেক দ্বারা অফসেট করা হয়। একমেরু ক্ষতযুক্ত মোটরের টর্ক আউটপুট দ্বিমেরু মোটরের চেয়ে কম (একই ওয়াইন্ডিং প্যারামিটার সহ মোটরগুলির জন্য) যেহেতু একমেরু মোটর উপলব্ধ ওয়াইন্ডিং-এর শুধুমাত্র 50% ব্যবহার করে যেখানে দ্বিমেরু মোটর সম্পূর্ণ ওয়াইন্ডিং ব্যবহার করে।
হাফ স্টেপ ড্রাইভ ওয়েভ এবং ফুল স্টেপ (1&2 ফেজ চালু) ড্রাইভ মোডকে একত্রিত করে। প্রতি দ্বিতীয় ধাপে শুধুমাত্র
একটি ফেজ সক্রিয় থাকে এবং অন্যান্য পদক্ষেপের সময় প্রতিটি স্ট্যাটরে একটি ফেজ চালু থাকে।
স্ট্যাটরটি AB → B → AB → A → AB → B → AB → A ক্রম অনুসারে সক্রিয় করা হয় এবং
রোটরটি অবস্থান 1 → 2 → 3 → 4 → 5 → 6 → 7 → 8 থেকে স্টেপ করে। এর ফলে কৌণিক গতি হয় যা 1- বা 2-ফেজ-অন ড্রাইভ মোডের গতির অর্ধেক। হাফ স্টেপিং একটি ঘটনা কমাতে পারে যা অনুরণন হিসাবে উল্লেখ করা হয়
যা 1- বা 2-ফেজ-অন ড্রাইভ মোডে অনুভব করা যেতে পারে।




সিঙ্ক্রোনাস স্পিড
যে গতিতে স্ট্যাটর চৌম্বক ক্ষেত্র ঘোরে, যা নির্ধারণ করবে
রোটরের গতি, সিঙ্ক্রোনাস স্পিড (SS) নামে পরিচিত। SS হল ফ্রিকোয়েন্সির একটি ফাংশন
পাওয়ার উৎসের এবং মোটরের পোল (পোল জোড়া)-এর সংখ্যা। সম্পর্ক
একটি ইন্ডাকশন মোটরের SS গণনা করতে:
1 SS = (120 X f) / P
যেখানে:
SS = সিঙ্ক্রোনাস স্পিড (RPM)
f = ফ্রিকোয়েন্সি (সাইকেল / সেকেন্ড) = 60
P = পোল সংখ্যা (পোল জোড়া)
