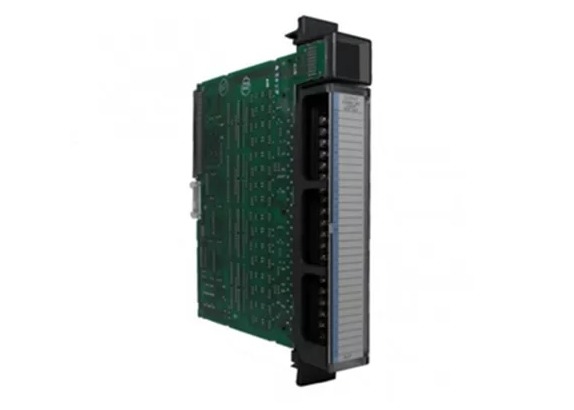

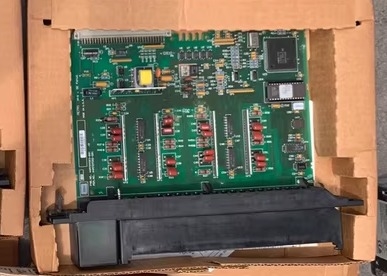

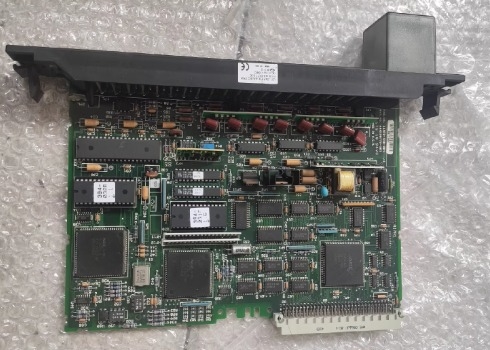

GE Fanuc IC697ALG320 সিরিজ 90-70 PLC এনালগ মডিউল উচ্চ-লেভেল এনালগ আউটপুট সিস্টেম
আরও তথ্য:
প্রধান বৈশিষ্ট্য
উচ্চ-লেভেল এনালগ আউটপুট ক্ষমতা
- দ্বৈত আউটপুট প্রকার: একটি একক মডিউল ভোল্টেজ এবং কারেন্ট উভয় আউটপুট সংকেত সরবরাহ করে।
- স্বাধীন কনফিগারেশনযোগ্যতা: চারটি আউটপুটই ভোল্টেজ বা কারেন্ট আউটপুট হিসেবে কাজ করার জন্য আলাদাভাবে সেট করা যেতে পারে।
- ভোল্টেজ আউটপুট রেঞ্জ: ±10 ভোল্ট পর্যন্ত ফুল-স্কেল রেঞ্জ সহ এক মেরু বা দ্বিমেরু অপারেশন সমর্থন করে।
- কারেন্ট আউটপুট রেঞ্জ: 0 থেকে 22.5 mA পর্যন্ত কারেন্ট লুপ সংকেত তৈরি করে।
ব্যবহারকারী-কেন্দ্রিক কনফিগারেশন
- চ্যানেল-নির্দিষ্ট স্কেলিং: ব্যবহারকারীদের প্রতিটি আউটপুট চ্যানেলে পৃথক স্কেলিং সেটিংস প্রয়োগ করার নমনীয়তা রয়েছে।
- দ্রুত আপডেটের কর্মক্ষমতা: আউটপুট সংকেতের সময়ানুবর্তিতা এবং নির্ভুলতা নিশ্চিত করতে একটি দ্রুত আপডেটের হার রয়েছে।
- সুইচ-মুক্ত সেটআপ: কনফিগারেশনের সময় জাম্পার বা DIP সুইচগুলির প্রয়োজনীয়তা দূর করে, সেটআপ প্রক্রিয়াটিকে সহজ করে।
- ফ্যাক্টরি ক্যালিব্রেশন: ফ্যাক্টরিতে প্রি-ক্যালিব্রেট করা হয়েছে, দীর্ঘমেয়াদী সংরক্ষণের জন্য নন-ভোলাটাইল EEPROM মেমরিতে ক্যালিব্রেশন ডেটা নিরাপদে সংরক্ষণ করা হয়।
স্বজ্ঞাত সফ্টওয়্যার কনফিগারেশন
- সামঞ্জস্যপূর্ণ সফ্টওয়্যার: MS-DOS বা উইন্ডোজ-ভিত্তিক প্রোগ্রামিং সফ্টওয়্যারের মাধ্যমে কনফিগার করা যায়।
- সিস্টেম সামঞ্জস্যতা: উইন্ডোজ 95 বা উইন্ডোজ এনটি সিস্টেমে নির্বিঘ্নে কাজ করে এবং ইথারনেট TCP/IP বা SNP পোর্টের মাধ্যমে সংযোগ করতে পারে।
- সমর্থিত প্রোগ্রামিং ডিভাইস: IBM XT, AT, PS/2, বা অন্যান্য সামঞ্জস্যপূর্ণ ব্যক্তিগত কম্পিউটারের সাথে কাজ করে।
মূল কার্যাবলী
ডিজিটাল-টু-এনালগ (D/A) রূপান্তর
- ডেটা অধিগ্রহণ: PLC ব্যাকপ্লেনের মাধ্যমে CPU বা অন্যান্য কন্ট্রোলার থেকে ডিজিটাল ডেটা গ্রহণ করে।
- সংকেত রূপান্তর: একটি সমন্বিত ডিজিটাল-টু-এনালগ (D/A) রূপান্তরকারী ব্যবহার করে অর্জিত ডিজিটাল ডেটাকে এনালগ আউটপুটে রূপান্তর করে।
- আউটপুট সংকেত রেঞ্জ: ±10 ভোল্ট পর্যন্ত ফুল-স্কেল ভোল্টেজ আউটপুট বা 0 থেকে 22.5 mA পর্যন্ত কারেন্ট লুপ সংকেত সরবরাহ করে।
- রেজোলিউশন ও সুরক্ষা
- উচ্চ নির্ভুলতা: 16-বিট রেজোলিউশন (65536-এ 1 অংশের সমান) বৈশিষ্ট্যযুক্ত এবং ধারাবাহিক পারফরম্যান্সের জন্য 14-বিট মনোটোনিসিটি বজায় রাখে।
- বৈদ্যুতিক বিচ্ছিন্নতা: হস্তক্ষেপ রোধ করতে এবং সিস্টেমের স্থিতিশীলতা নিশ্চিত করতে আউটপুট সার্কিটগুলি PLC ব্যাকপ্লেন থেকে বিচ্ছিন্ন করা হয়েছে।
- ওভারভোল্টেজ সুরক্ষা: মডিউলটিকে রক্ষা করার জন্য ক্ষণস্থায়ী এবং স্থিতিশীল-অবস্থা উভয় ওভারভোল্টেজ অবস্থার বিরুদ্ধে সুরক্ষা দিয়ে সজ্জিত।
মেমরি ও ঠিকানা
- ঠিকানা রেফারেন্স: ঠিকানা ম্যাপিংয়ের জন্য PLC সিস্টেমের মধ্যে %AQ রেফারেন্স ব্যবহার করে।
- মেমরি ক্যাপাসিটি: PLC এনালগ আউটপুট অপারেশনের জন্য 8K শব্দ পর্যন্ত %AQ মেমরি সমর্থন করে।
- মেমরি বরাদ্দ: প্রতিটি পৃথক আউটপুট চ্যানেল %AQ মেমরির একটি 16-বিট শব্দ দখল করে।
পণ্যের বর্ণনা
IC697ALG320 হল একটি উচ্চ-পারফরম্যান্স এনালগ আউটপুট মডিউল যা সিরিজ 90-70 প্রোগ্রামেবল লজিক কন্ট্রোলার (PLC) লাইনের অন্তর্গত। মূলত GE Fanuc (এমারসন অটোমেশন নয়) দ্বারা নির্মিত, এই মডিউলটি 5-স্লট বা 10-স্লট বেসপ্লেটের একটি একক স্লটে ফিট করার জন্য ডিজাইন করা হয়েছে।
বিদ্যুৎ ব্যবহারের ক্ষেত্রে, এটি 5VDC-তে ব্যাকপ্লেন থেকে সর্বাধিক 1.66A (8.3 ওয়াট) টানে, এছাড়াও কারেন্ট আউটপুট কার্যকারিতা সক্ষম করতে ব্যবহারকারীর পাওয়ার সাপ্লাই থেকে 150 mA প্রয়োজন। এটি চারটি স্বাধীনভাবে কনফিগারযোগ্য আউটপুট চ্যানেল দিয়ে সজ্জিত, যা প্রয়োজন অনুযায়ী কারেন্ট সংকেত (0-20 mA / 4-20 mA) এবং ভোল্টেজ সংকেত (-10VDC / +10 VDC) তৈরি করতে সক্ষম।
তাপমাত্রা সহগ
মডিউলের নির্ভুলতা তাপমাত্রার দ্বারা প্রভাবিত হয়, ভোল্টেজ অপারেশনের জন্য প্রতি ডিগ্রি সেলসিয়াসে 25 PPM এবং কারেন্ট অপারেশনের জন্য প্রতি ডিগ্রি সেলসিয়াসে 50 PPM সহগ সহ।
IC697ALG320-এর প্রাথমিক কাজ হল PLC-এর কন্ট্রোল প্রসেসিং ইউনিট থেকে ডিজিটাল ডেটা গ্রহণ করা, সমন্বিত DAC-এর মাধ্যমে এটিকে এনালগ সংকেতে রূপান্তর করা এবং সুনির্দিষ্ট এনালগ আউটপুট সরবরাহ করা—সবকিছুই ওভারভোল্টেজ এবং ক্ষণস্থায়ী বৈদ্যুতিক ঘটনা থেকে রক্ষা করার সময়।
