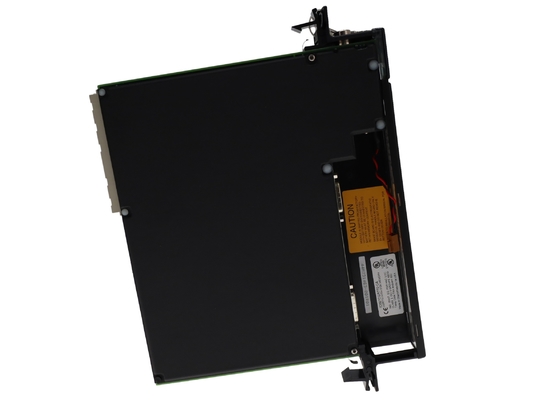

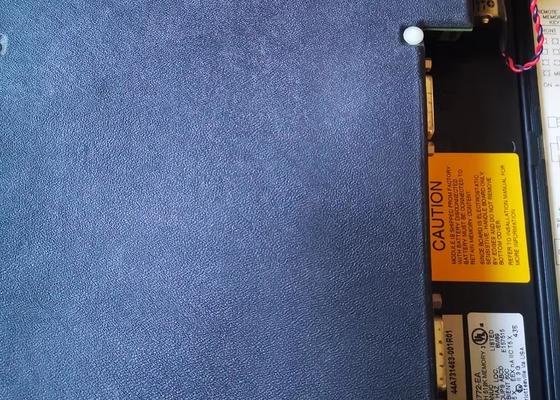

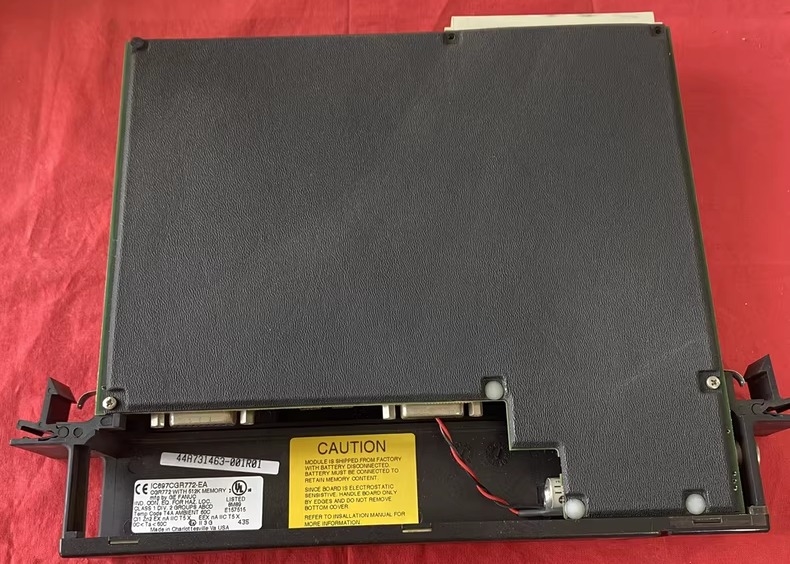

জিই ফ্যানুক আইসি 697 সিজিআর 772 হট স্ট্যান্ডবাই জিনিয়াস ডুয়াল বাস সিপিইউ 486 ডিএক্স 4 2 কে বিচ্ছিন্ন আই / ও 512 কে বাইট

সংক্ষিপ্ত বিবরণ
আইসি৬৯৭সিজিআর৭৭২ একটি হট স্ট্যান্ডবাই, ডুয়াল বাস সেন্ট্রাল প্রসেসিং ইউনিট (সিপিইউ) মডিউল যা সিরিজ ৯০-৭০ প্রোগ্রামযোগ্য লজিক কন্ট্রোলার (পিএলসি) প্ল্যাটফর্মের অন্তর্গত।মূলত GE Fanuc Automation দ্বারা নির্মিত, মডিউলটি এখন একটি অধিগ্রহণের পরে এমারসন অটোমেশনের অংশ।এটি বিশেষভাবে উচ্চ প্রাপ্যতা এবং ত্রুটি সহনশীলতা প্রয়োজন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে যখন অন্য একই CPU এর সাথে জুটিবদ্ধ হয়, এটি মূল অপ্রয়োজনীয় ক্ষমতা প্রদান করেঃ বাম্পলেস ট্রান্সফার, স্বয়ংক্রিয় সিঙ্ক্রোনাইজেশন, অপ্রয়োজনীয় ব্যাকআপ যোগাযোগ, এক-স্ক্যান সুইচিং, এবং ব্যর্থতার একক পয়েন্টগুলি নির্মূল করা।

মূল হার্ডওয়্যার ও পারফরম্যান্স
প্রসেসিং এবং গণিতের ক্ষমতা
আইসি৬৯৭সিজিআর৭৭২ এর মূল অংশে একটি এমবেডেড ৮০৪৮৬ডিএক্স৪ মাইক্রোপ্রসেসর রয়েছে যা ৯৬ মেগাহার্জ গতিতে চলে। এটি বুলিয়ান এক্সিকিউশন টাইম ০.০% অর্জন করে।4 মাইক্রোসেকেন্ড প্রতি বুলিয়ান ফাংশন এবং 32 বিট ফ্লোটিং-পয়েন্ট গণিত গণনা সমর্থন করে যা জটিল শিল্প অ্যাপ্লিকেশনগুলির দক্ষ হ্যান্ডলিং সক্ষম করেমডিউলটি 5.9 মিলিসেকেন্ডের দ্রুত স্ক্যানের সময়ও গর্ব করে, যা প্রতিক্রিয়াশীল রিয়েল-টাইম নিয়ন্ত্রণ নিশ্চিত করে।

মেমরি ও I/O ক্ষমতা
মেমোরিঃ 512 কেবি র্যান্ডম অ্যাক্সেস মেমোরি (RAM) দিয়ে সজ্জিত, যার মধ্যে IC697ACC701 লিথিয়াম ব্যাটারি দ্বারা রক্ষণাবেক্ষণ করা ব্যাটারি-সমর্থিত CMOS RAM অন্তর্ভুক্ত।এই প্রতিস্থাপনযোগ্য ব্যাটারি এছাড়াও মডিউল তারিখ এবং সময় সংরক্ষণ. একটি অন্তর্নির্মিত মেমরি সুরক্ষা সুইচ যখন সক্ষম করা হয় তখন মেমরির বিষয়বস্তুর অনিচ্ছাকৃত পরিবর্তন রোধ করে।
I/O হ্যান্ডলিংঃ ২,০৪৮ টি পর্যন্ত বিচ্ছিন্ন ইনপুট, ২,০৪৮ টি বিচ্ছিন্ন আউটপুট এবং ৮,০০০ এনালগ I/O সমর্থন করে যা এটিকে বড় আকারের অটোমেশন সেটআপগুলির জন্য উপযুক্ত করে তোলে।এটি সমস্ত GE Fanuc IC660/IC661 এবং IC697 I/O পণ্যগুলির সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ, যা সম্পূর্ণ, নমনীয় অটোমেশন সমাধান বাস্তবায়ন করতে সক্ষম।

যোগাযোগ ও সংযোগ
IC697CGR772 পয়েন্ট-টু-পয়েন্ট এবং মাল্টি-ড্রপ সংযোগগুলিকে সমর্থন করার জন্য বহুমুখী যোগাযোগের বিকল্পগুলি সরবরাহ করেঃ

সিরিয়াল পোর্টঃ 1x RS232 পোর্ট এবং 2x RS485 ইন্টারফেস (উভয় RS485 পোর্ট মডিউলের সামনের প্যানেলে অবস্থিত) । সমস্ত সিরিয়াল পোর্ট নেটিভভাবে জিই এসএনপি প্রোটোকল সমর্থন করে।

• নেটওয়ার্ক পোর্টঃ নেটওয়ার্ক সংযোগের জন্য একটি RJ45 পোর্ট অন্তর্ভুক্ত।
• কনফিগারেশনঃ সিপিইউ সহজেই সেটআপ এবং প্রোগ্রামিংয়ের জন্য একটি ব্যক্তিগত কম্পিউটারে সংযুক্ত করা যেতে পারে। প্রোগ্রামিং উইন্ডোজ অপারেটিং সিস্টেমে চলমান এমএস-ডস-ভিত্তিক সফ্টওয়্যার দ্বারা সমর্থিত।

অপারেশনাল কন্ট্রোলস & স্ট্যাটাস মনিটরিং
নিয়ন্ত্রণ বৈশিষ্ট্য

• ম্যানুয়াল স্যুইচিংঃ একটি বিশেষ বৈশিষ্ট্য নমনীয় নেটওয়ার্ক পরিচালনার জন্য যোগাযোগ মডিউলগুলির মধ্যে ম্যানুয়াল স্যুইচিংয়ের অনুমতি দেয়।
• অপারেশন মোডঃ একটি 3-পজিশন সুইচ অপারেটরদের দ্রুত মডিউলটির অপারেশন মোড সামঞ্জস্য করতে সক্ষম করে (যেমন, রান / স্টপ) ।
• স্থিতি নির্দেশক

মডিউলটির সামনের অংশটি 7 টি এলইডি সূচক দিয়ে সজ্জিত, যা বিভিন্ন সিস্টেমের অবস্থা এবং ইভেন্টগুলিতে রিয়েল-টাইম দৃশ্যমানতা সরবরাহ করে (উদাহরণস্বরূপ, শক্তি, যোগাযোগ, ত্রুটির অবস্থা) ।মডিউল ওকে এলইডি ব্যাটারি স্বাস্থ্য মনিটর হিসেবে কাজ করে: যদি কম ব্যাটারি সনাক্ত করা হয়, এলইডি চালু হওয়ার পরে জ্বলতে থাকবে না।


টেকনিক্যাল স্পেসিফিকেশন

• অপারেটিং তাপমাত্রা পরিসীমাঃ 0°C থেকে 50°C
• শক্তির প্রয়োজনীয়তাঃ ৫ ভি ডিসি, ৩.১ এ (নামমাত্র বর্তমান)
• পেরিয়ে যাওয়া সময় ঘড়ির নির্ভুলতাঃ সর্বোচ্চ 0.01%
• ব্যাটারিঃ IC697ACC701 প্রতিস্থাপনযোগ্য লিথিয়াম ব্যাটারি (RAM ব্যাকআপ, তারিখ এবং সময় সংরক্ষণের জন্য)
