GE Fanuc IC697CPX935 I/O মডিউল ৯৬ MHZ ৩২-বিট ফ্লোটিং পয়েন্ট ১ মেগাবাইট ফাস্ট মেমরি

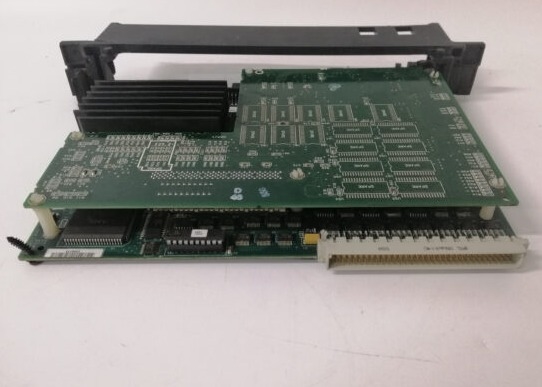

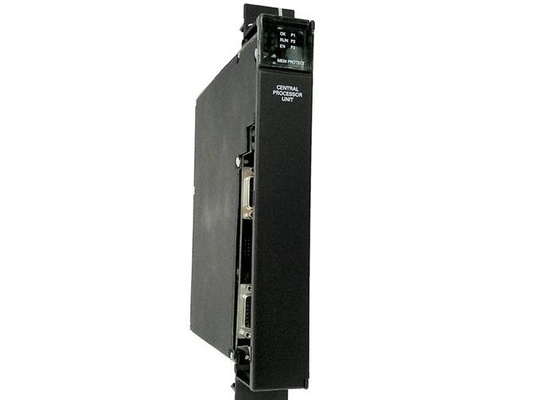

IC697CPX935 হল একটি একক-স্লট সেন্ট্রাল প্রসেসিং ইউনিট (CPU), যা সিরিজ 90-30 পণ্য লাইনের অন্তর্গত, যা GE ইন্টেলিজেন্ট প্ল্যাটফর্মস-এর PLC অফারের অংশ হিসেবে GE Fanuc দ্বারা তৈরি করা হয়েছে। রিয়েল-টাইম সিস্টেম কন্ট্রোলের জন্য ডিজাইন করা হয়েছে, এই মডিউলটি বৃহৎ আকারের শিল্প অ্যাপ্লিকেশনগুলিকে সমর্থন করার জন্য শক্তিশালী কর্মক্ষমতা, নমনীয় যোগাযোগ ক্ষমতা এবং পর্যাপ্ত মেমরি একত্রিত করে।


মূল হার্ডওয়্যার এবং কর্মক্ষমতা
এর কেন্দ্রে, IC697CPX935-এ একটি 96 MHz 80486DX4 মাইক্রোপ্রসেসর রয়েছে, যা 0.4 মাইক্রো সেকেন্ডের একটি বুলিয়ান এক্সিকিউশন স্পিড প্রদান করে এবং একই দ্রুত 0.4-মাইক্রোসেকেন্ডের ব্যবধানে ফ্লোটিং-পয়েন্ট গণনা সক্ষম করে। এর মেমরি কনফিগারেশনের মধ্যে রয়েছে 1 MB ব্যাটারি-ব্যাকড র‍্যান্ডম অ্যাক্সেস মেমরি (RAM) (ব্যাকআপের জন্য IC697ACC701 ব্যাটারির উপর নির্ভরশীল) এবং 256 KB নন-ভোলিটাইল ফ্ল্যাশ মেমরি—পরেরটি সিস্টেম ফার্মওয়্যার সংরক্ষণের জন্য উৎসর্গীকৃত। ফ্ল্যাশ মেমরির একটি প্রধান সুবিধা হল ফার্মওয়্যার আপডেটগুলি মডিউলটি বিচ্ছিন্ন করা বা EPROM প্রতিস্থাপন না করেই সম্পন্ন করা যেতে পারে, যা রক্ষণাবেক্ষণকে সহজ করে।

I/O হ্যান্ডেলিংয়ের জন্য, CPU উল্লেখযোগ্য ক্ষমতা সমর্থন করে: এটি 12,000 পর্যন্ত ডিসক্রিট ইনপুট/আউটপুট (I/O) পয়েন্ট (12K বিট) মিটমাট করে এবং অ্যানালগ I/O-এর জন্য 8,000 শব্দ মেমরি বরাদ্দ করে। এই শক্তিশালী I/O ক্ষমতা এটিকে বৃহৎ, জটিল শিল্প অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে যেখানে ব্যাপক প্রক্রিয়া পর্যবেক্ষণ এবং নিয়ন্ত্রণের প্রয়োজন হয়।


যোগাযোগের ক্ষমতা
IC697CPX935-এ তিনটি বিল্ট-ইন সিরিয়াল পোর্ট রয়েছে যা বহুমুখী সংযোগের সুবিধা দেয়:

1x RS232 সিরিয়াল পোর্ট
2x 9-পিন ডি-শেল RS485 ইন্টারফেস

সমস্ত তিনটি পোর্ট SNP স্লেভ কমিউনিকেশন প্রোটোকল সমর্থন করে, যেখানে ব্রেক-ফ্রি SNP স্লেভ কার্যকারিতা পোর্ট 1 এবং পোর্ট 2-এর জন্য একচেটিয়া। সিরিয়াল যোগাযোগের বাইরে, CPU ইন্টেলিজেন্ট অপশন মডিউল, অ্যানালগ/ডিসক্রিট I/O মডিউল এবং অন্যান্য সামঞ্জস্যপূর্ণ ডিভাইসগুলির সাথে একটি র্যাক-মাউন্টেড ব্যাকপ্লেনের মাধ্যমে যোগাযোগ করে যা VME C.1 স্ট্যান্ডার্ড ফরম্যাট মেনে চলে।


সামঞ্জস্যতা এবং সমর্থিত মডিউল
IC697CPX935 GE Fanuc-এর শিল্প ইকোসিস্টেমের সাথে বিস্তৃত সামঞ্জস্যতা প্রদান করে, সমর্থন করে:

GE IC697 পরিবার মডিউল (অ্যানালগ, ডিসক্রিট I/O, এবং স্মার্ট অপশন মডিউল সহ)
আলফানিউমেরিক এবং প্রোগ্রামযোগ্য ডিসপ্লে প্রসেসর
যোগাযোগ মডিউল, GE IC660/IC661 বাস কন্ট্রোলার, এবং লিঙ্ক/LAN ইন্টারফেস মডিউল


অপারেশনাল প্রয়োজনীয়তা এবং নিয়ন্ত্রণ
পরিবেশগত এবং কুলিং চাহিদা
IC697CPX935 অবশ্যই এমন পরিবেশে কাজ করতে হবে যেখানে তাপমাত্রা 50°C-এর বেশি না হয়। এই তাপমাত্রা সীমা বজায় রাখতে, জোর করে বায়ু শীতলকরণ বাধ্যতামূলক—সামঞ্জস্যপূর্ণ র্যাক ফ্যান অ্যাসেম্বলিগুলির মধ্যে রয়েছে:

IC697ACC721 (120 VAC)
IC697ACC724 (240 VAC)
IC697ACC744 (24 VDC)

প্রোগ্রামিং এবং নিয়ন্ত্রণ

প্রোগ্রামিং সফটওয়্যার: ব্যবহারকারী প্রোগ্রামগুলি MS-DOS বা উইন্ডোজ-ভিত্তিক সফটওয়্যার ব্যবহার করে তৈরি করা হয়, তারপর CPU-তে ডাউনলোড করা হয়। কনফিগারেশন একটি সংযুক্ত কম্পিউটারের মাধ্যমেও করা যেতে পারে যা MS-DOS, Windows 95, বা Windows NT চালায়।
অপারেশনাল কন্ট্রোল: CPU দুটি উপায়ে নিয়ন্ত্রণ করা যেতে পারে: একটি কম্পিউটারের সাথে লিঙ্ক করা সফটওয়্যারের মাধ্যমে, অথবা মডিউলের একটি 3-পজিশন RUN/STOP সুইচের মাধ্যমে।
