পরিচিতি
DeltaVTM মিডিয়া কনভার্টারগুলি সংযোগ করার একটি সহজ উপায় প্রদান করে
CHARM I/O কার্ড (CIOC) সহ দূরবর্তী ক্ষেত্রের আবরণ
ডেল্টাভি কন্ট্রোল নেটওয়ার্ক. ফাইবার অপটিক ক্যাবল আরো দীর্ঘস্থায়ী হতে পারে
তামার ইথারনেট তারের তুলনায় দূরত্ব এবং এই মিডিয়া
কনভার্টার আপনাকে DeltaV কন্ট্রোল নেটওয়ার্ক প্রসারিত করতে দেয়
দূরত্ব ১৫ কিলোমিটার পর্যন্ত।
মিডিয়া কনভার্টার যোগাযোগের উপায় পরিবর্তন করে
তামার থেকে ফাইবার ইথারনেট এবং বিপরীত এবং সহজ সহজতর
একক-মোড এবং মাল্টি-মোড ফাইবার উভয় ব্যবহার করে সংযোগ
অপটিক ক্যাবল।
ডেল্টাভি মিডিয়া কনভার্টার তিনটি ভিন্ন মডেল আছে
নিম্নলিখিত বন্দর বিকল্পগুলির সাথে উপলব্ধঃ
একক ফাইবার পোর্ট সহ একক মোড মিডিয়া কনভার্টার এবং
একটি তামা বন্দর
মাল্টি-মোড মিডিয়া কনভার্টার এক ফাইবার পোর্ট এবং
একটি তামা বন্দর
একটি তামার পোর্ট সহ ২-পোর্ট এসএফপি মিডিয়া কনভার্টার এবং
2 এসএফপি কেজ যা তামা বা ফাইবার এসএফপি মডিউলগুলির জন্য ব্যবহার করা যেতে পারে
(শুধুমাত্র নিরাপদ এলাকায় ইনস্টলেশন জন্য)
তিনটি ডেল্টাভি মিডিয়া কনভার্টার একটি দ্বৈত মিডিয়া আসে

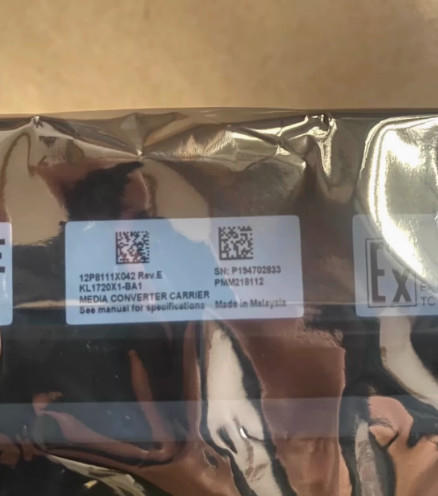

ডুয়াল মিডিয়া কনভার্টার ক্যারিয়ার সহ কনভার্টার সমাবেশ
এবং দুই মিডিয়া কনভার্টার।
অতিরিক্ত ডেল্টাভি কন্ট্রোল নেটওয়ার্কের জন্য।
সুবিধা
ক্ষেত্রের ক্ষেত্রে ইলেকট্রনিক মার্শালিং-এর প্রয়োগকে সহজ করে তোলে:
ইলেকট্রনিক মার্শালিং সহ ডেল্টাভি ক্যাবিনেটে ইনস্টল করা যেতে পারে
কন্ট্রোল রুমে কিন্তু ক্ষেত্রের মধ্যে ঘের ইনস্টল করা হবে
এর মানে হল যে I/O ফিল্ড ডিভাইসের কাছাকাছি ইনস্টল করা আছে এবং
এইভাবে ক্ষেত্রের ডিভাইসগুলির মধ্যে দূরত্ব হ্রাস করতে পারে এবং
যেখানে তারেরটি নিয়ন্ত্রণ ব্যবস্থার সাথে সংযুক্ত।অনেকবার
সংযোগ স্থাপনের জন্য ফাইবার অপটিক প্রযুক্তি ব্যবহার করতে হবে।
নিয়ামকগুলির সাথে ক্ষেত্রের বাক্সে CHARM I/O কার্ড
কন্ট্রোল রুমের ভবনে অবস্থিত।এমারসনের সুইচ আছে
যা তামা এবং ফাইবার অপটিক ইথারনেট উভয়ই প্রদান করে, কিন্তু ডেল্টাভি
মিডিয়া রূপান্তরকারী বিশেষ ডিভাইস যা থেকে রূপান্তর করা হবে
ইলেকট্রনিক ব্যবহার সহজ করার জন্য তামা থেকে ফাইবার
ফিল্ড মার্শালিং।কিছু ইনস্টলেশনের জন্য তামা ব্যবহার করা প্রয়োজন
ইথারনেটের ডেইজি-চেইনিং সহজ করার জন্য সিআইওসিগুলির আইওপি
একটি সিআইওসি থেকে অন্য সিআইওসিতে ∙ প্রয়োজনীয়তা দূর করে
সুইচ জন্য।মিডিয়া রূপান্তরকারী দীর্ঘ দূরত্বের অনুমতি দেয়
কন্ট্রোল রুম থেকে সিআইওসি সহ একটি গ্রুপে
মাঠে ডেইজি-চেইন।
একাধিক ধরণের ফাইবার অপটিক সমর্থন করেঃ উভয় মাল্টি-মোড এবং
সিঙ্গেল-মোড ফাইবারের ধরন সমর্থিত।মাল্টি-মোড যেতে পারে
দূরত্ব ২ কিলোমিটার পর্যন্ত এবং একক মোড সর্বোচ্চ পর্যন্ত যেতে পারে
সঠিক ইনস্টলেশনের সাথে ১৫ কিলোমিটার দূরত্ব।
অপ্রয়োজনীয় পাওয়ার সাপ্লাই সংযোগঃ ডুয়াল মিডিয়া
কনভার্টার ক্যারিয়ারে অতিরিক্ত 24V ডিসির জন্য টার্মিনাল অন্তর্ভুক্ত রয়েছে
পাওয়ার সাপ্লাই এবং মিডিয়া কনভার্টার LED ডায়াগনস্টিক আছে
যা পাওয়ার সাপ্লাইতে কোনো ব্যর্থতার ইঙ্গিত দেবে।
বিপজ্জনক এলাকার সার্টিফিকেশন উপলব্ধঃ
মাল্টি-মোড মিডিয়া রূপান্তরকারীদের বিপজ্জনক এলাকার শংসাপত্র রয়েছে
এবং ক্লাস 1, ডিভ 2 এবং জোন 2 বিপজ্জনক মধ্যে মাউন্ট করা যাবে
এলাকা।2-পোর্ট এসএফপি মিডিয়া রূপান্তরকারী বিভিন্ন এসএফপি অনুমতি দেয়
মিডিয়া কনভার্টারগুলিতে এসএফপি ক্যাবগুলিতে সংযুক্ত মডিউল
এবং তাই বিপজ্জনক ইনস্টলেশনের জন্য সার্টিফাইড হতে পারে না।
সহজে ইনস্টলেশনের জন্য তারের টার্মিনাল অন্তর্ভুক্তঃ প্রতিটি দ্বৈত
মিডিয়া কনভার্টার ক্যারিয়ারে অতিরিক্ত শক্তির জন্য টার্মিনাল অন্তর্ভুক্ত রয়েছে
সরবরাহ।এই টার্মিনালগুলি ডাবল করা হয় যাতে ডেইজি-চেইন করা সম্ভব হয়
সহজ ইনস্টলেশনের জন্য ২৪ ভিডিসি পাওয়ার।এটি প্রয়োজনীয়তা হ্রাস করে
একটি পৃথক টার্মিনাল ব্লকের জন্য অতিরিক্ত মিডিয়াতে শক্তি সরবরাহের জন্য
কনভার্টার বা সিআইওসি।
ডেল্টাভি এবং ডেল্টাভি এসআইএস উভয়ের সাথে কাজ করেঃ অনেকগুলি ব্যবহার রয়েছে
ডেল্টাভি মিডিয়া কনভার্টারগুলির জন্য উভয় ডিসিএস এবং
এসআইএস ইনস্টলেশন।যদিও ডিসিএস অ্যাপ্লিকেশনে বেশিরভাগ ব্যবহার
এটি একটি সিআইওসিকে ডেল্টাভি কন্ট্রোল নেটওয়ার্কে সংযুক্ত করতে পারে।
এছাড়াও ওয়্যারলেস I/O কার্ড, ইথারনেট I/O কার্ড সংযুক্ত করতে ব্যবহার করা যেতে পারে,
ডেল্টাভি কন্ট্রোলার, ডেল্টাভি জোন ২ রিমোট আই/ও ইত্যাদি
ডেল্টাভি এসআইএসের জন্য এটি এসজেড কন্ট্রোলারের সাথে সংযোগ করতে ব্যবহার করা যেতে পারে
ডেল্টাভি কন্ট্রোল নেটওয়ার্কে, কিন্তু এটিও ব্যবহার করা যেতে পারে
সিএসএলএসকে এসজেড কন্ট্রোলারগুলির সাথে সংযুক্ত করুন
