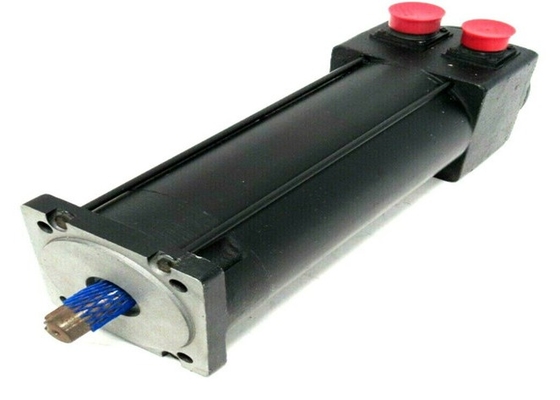

AB 1326AB-B720E-21-K7L এসি সার্ভো মোটর একটি ডিসি হোল্ডিং ব্রেক দিয়ে সজ্জিত

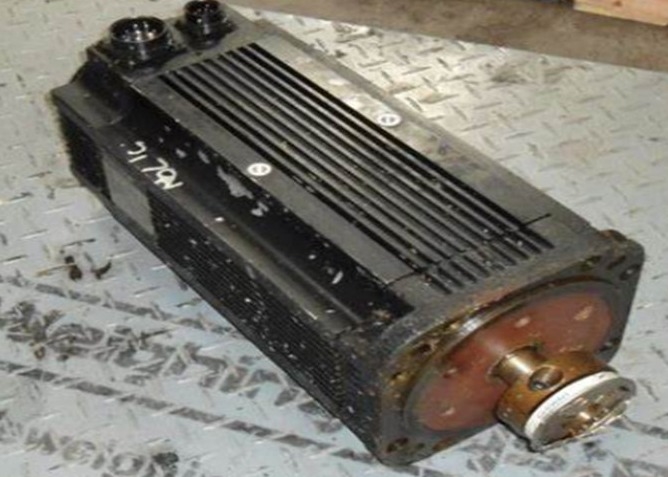

AB 1326AB-B720E-21-K7L একটি ডিসি হোল্ডিং ব্রেক সহ সজ্জিত এসি সার্ভো মোটর

1326AB-B720E-21-K7L-এর জন্য প্রযুক্তিগত বৈশিষ্ট্য

• নির্মাতা রকওয়েল অটোমেশন
• ব্র্যান্ড অ্যালেন-ব্র্যাডলি
• পার্ট নম্বর/ক্যাটালগ নং 1326AB-B720E-21-K7L
• পণ্যের প্রকার সার্ভো মোটর
• ভোল্টেজ 460/380V AC
• ফ্রেমের ব্যাস 194 মিমি
• রেটেড মোটরের গতি 3500 rpm
• ফ্ল্যাঞ্জ এবং শ্যাফ্ট সিরিজ IEC মেট্রিক ফ্ল্যাঞ্জ উইথ কীওয়ে
• মোটরের রেটেড টর্ক 30.9 Nm
• মোটরের রেটেড আউটপুট 6.8 kW
• সিস্টেমের অবিচ্ছিন্ন টর্ক 30.9 Nm
• সিস্টেমের পিক স্টল টর্ক 88.1 Nm
• স্ট্যান্ডার্ড বিকল্প 41 Nm হোল্ডিং ব্রেক w/ 24V DC কয়েল এবং IP67 পরিবেশগত রেটিং
• পণ্যের জীবনচক্রের অবস্থা* বন্ধ/অবহিত

1326AB-B720E-21-K7L সম্পর্কে

অ্যালেন-ব্র্যাডলি 1326AB-B720E-21-K7L একটি সার্ভো মোটর যা 1326AB টর্ক প্লাস সিরিজের অন্তর্গত। এটি একটি থ্রি-ফেজ, ব্রাশলেস মোটর যার 194 মিমি মিলিমিটার ফ্রেমের ব্যাস এবং 215 মিলিমিটার বোল্ট সেন্টার)। এই সিঙ্ক্রোনাস সার্ভো মোটরের ভোল্টেজ রেটিং 460 ভোল্ট এসি। এটি বিশেষভাবে ধ্রুবক টর্ক রেটিং বাড়াতে এবং মোটরের দৈর্ঘ্য কমাতে প্রকৌশল করা হয়েছে। এটি উচ্চ-স্তরের মোশন সিস্টেমের কঠোর চাহিদা মেটাতে সাহায্য করে। এই দক্ষ সার্ভো মোটরটি একটি IEC মেট্রিক ফ্ল্যাঞ্জ উইথ কীওয়ে বৈশিষ্ট্য সহ আসে। 1326AB 460 ভোল্ট টর্ক প্লাস এসি সার্ভো মোটর (1326AB-B720E-21-K7L সহ) UL তালিকাভুক্ত ইনসুলেশন মোটর। এগুলি 7250 RPM পর্যন্ত গতিতে পৌঁছায় এবং 2.3 থেকে 53 N-m পর্যন্ত অবিরাম টর্ক ক্ষমতা রয়েছে। এই সিরিজের অধীনে উচ্চ-পারফরম্যান্স সার্ভো মোটরগুলি অ্যালেন-ব্র্যাডলি 1394 মোশন কন্ট্রোল সিস্টেম, আল্ট্রা3000 ডিজিটাল সার্ভো ড্রাইভ এবং কাইনেটিক্স 6000 সার্ভো ড্রাইভের সাথে ব্যবহার করার জন্য তৈরি করা হয়েছে। উন্নত তাপ স্থানান্তরের জন্য, প্রতিটি সার্ভো মোটরের একটি এক্সট্রুডেড অ্যালুমিনিয়াম হাউজিং রয়েছে।


এই সিরিজে রুগেড, ব্রাশলেস রিজলভার এবং অ্যাবসোলিউট মাল্টি-টার্ন এবং সিঙ্গেল-টার্ন এনকোডার সহ একাধিক ফিডব্যাক বিকল্পও রয়েছে। এগুলিতে একটি থ্রি-ফেজ সাইনোসয়েডাল ক্ষতযুক্ত স্ট্যাটার ফিল্ড এবং একটি বিশেষ ফ্লাক্স প্রোফাইল স্থায়ী চুম্বকও রয়েছে। এই বৈশিষ্ট্যগুলি মসৃণ অপারেশন এবং বর্ধিত সার্ভো প্রতিক্রিয়ার জন্য ব্যবহৃত হয়। 1326AB-B720E-21-K7L-এর জন্য মোটরের গতির রেটিং 3500 RPM যেখানে এর মোটরের আউটপুট রেটিং 6.8 kW। এটির 30.9 N-m সিস্টেমের অবিচ্ছিন্ন টর্ক এবং 88.1 N-m সিস্টেমের পিক স্টল টর্ক রেটিং রয়েছে। এই সার্ভো মোটরের একটি হোল্ডিং ব্রেক রয়েছে যার 24V DC কয়েল এবং IP67 পরিবেশগত রেটিং (স্ট্যান্ডার্ড বিকল্প)। 1326AB-B720E-21-K7L, সেইসাথে অন্যান্য টর্ক প্লাস সার্ভো মোটর, উল্লম্বভাবে বা শ্যাফ্টটি উপরে বা নিচে রেখে একটি কোণে ইনস্টল করা যেতে পারে।
