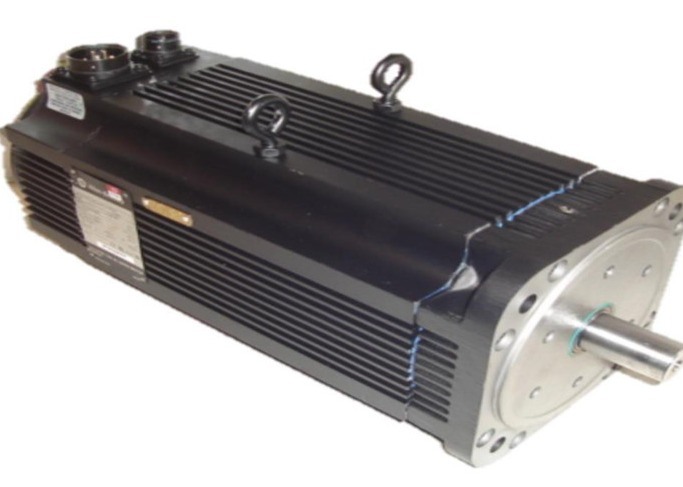

AB ব্র্যান্ড নিউ 1326AB-B720E-21-L সিরিজ সার্ভো মোটর 3500 RPM গতি

AB ব্র্যান্ড নিউ 1326AB-B720E-21-L সিরিজ সার্ভো মোটর 3500 RPM গতি

1326AB-B720E-21-L এর জন্য প্রযুক্তিগত বিবরণী

নির্মাতা রকওয়েল অটোমেশন
ব্র্যান্ড অ্যালান-ব্র্যাডলি
পার্ট নম্বর/ক্যাটালগ নং ১৩২৬এবি-বি৭২০ই-২১-এল
পণ্যের ধরন ফেরিট এসি সার্ভো মোটর
ভোল্টেজ 460 ভোল্ট এসি, 380 ভোল্ট এসি
ফ্রেম সিরিজ 194-মিলিমিটার ফ্রেম ব্যাসার্ধ (215-মিলিমিটার বোল্ট কেন্দ্র)

মোটর দৈর্ঘ্য 2 ইঞ্চি
মোটর গতি 460 ভোল্ট এসিঃ 3500 rpm, 380 ভোল্ট এসিঃ 3000 rpm
ফ্ল্যাঞ্জ এবং শ্যাফ্ট সিরিজ আইইসি মেট্রিক ফ্ল্যাঞ্জ একটি কীওয়ে সহ
ফিডব্যাক রিসোলভার ভিত্তিক ফিডব্যাক
স্ট্যান্ডার্ড অপশন IP 67 পরিবেশগত রেটিং শুধুমাত্র সমস্ত ফ্রেম সিরিজের জন্য
প্রোডাক্ট লাইফসাইকেল স্ট্যাটাস* বন্ধ/অপ্রচলিত

•

  প্রায় 1326AB-B720E-21-L

•



  ১৩২৬এবি-বি৭২০ই-২১-এল সার্ভো মোটর হল অ্যালান-ব্র্যাডলি দ্বারা নির্মিত টর্চ প্লাস ব্রাশহীন সার্ভো মোটর। এর রেট স্পিড ৪৬০ ভোল্ট এসি এ প্রতি মিনিটে ৩৫০০ ঘূর্ণন,৩০০০ ঘূর্ণন প্রতি মিনিটে ৩৮০ ভোল্ট এসি এএর মোট শক্তি ৬.৮ কিলোওয়াট এবং অবিচ্ছিন্ন সিস্টেম স্টল বর্তমানের রেটিং ১৭.৫ এমপিএস।এর আইপি ৬৭ রেটেড কেস বিপজ্জনক পরিবেশে এই মোটর চালানোর জন্য প্রয়োজনীয় সুরক্ষা প্রদান করেঅ্যালুমিনিয়ামের ঘেরটি ধুলোরোধী এবং এটি মোটরটিতে তরল প্রবেশ না করেই স্পন্দিত জল জেটকে সহ্য করতে সক্ষম কারণ এর শ্যাফ্টে একটি সিলিং কিট রয়েছে।


  1326AB-B720E-21-L সার্ভো মোটরের শ্যাফ্টের মুখের উপর একটি গহ্বরযুক্ত গর্ত সরবরাহ করা হয় যাতে এটি সংযোগকারীগুলির সাথে সংযুক্ত হতে পারে।এর ফ্রেম ব্যাস 194 মিলিমিটার এবং মোটর গতি বা টর্ক কর্মক্ষমতা হ্রাস ছাড়া মোটর দৈর্ঘ্য কমাতে ডিজাইন করা হয়. The magnets in this motor are specially designed to increase servo response and the insulation material for its windings is designed to optimize heat transfer to ensure that the motor’s temperature does not exceed its recommended range. মনে রাখবেন যে 1326AB-B720E-21-L টর্চ প্লাস সার্ভো মোটরটি যখন জংশন বক্স কিট, রিসোলভার ফিডব্যাক ডিভাইস বা ব্লাভার প্যাকেজগুলির সাথে ব্যবহৃত হয় তখন তার আইপি 67 সুরক্ষা রেটিং হারায়।অ্যালান-ব্র্যাডলি 1394 গতি সিস্টেমের একটি উপাদান হিসাবে, 1326AB-B720E-21-L টর্ক প্লাস সার্ভো মোটর নির্দিষ্ট অক্ষীয় মডিউল দিয়ে কাজ করে।এই মোটর উপর মাউন্টিং ফ্ল্যাঞ্জ বিকল্প একটি IEC মেট্রিক মাউন্টিং ফ্ল্যাঞ্জ একটি keyway যা নির্বিশেষে শেল আপ বা নিচে মুখোমুখি হয় তা নির্বিশেষে বিভিন্ন কোণে উল্লম্বভাবে মাউন্ট করা যাবে.

•
