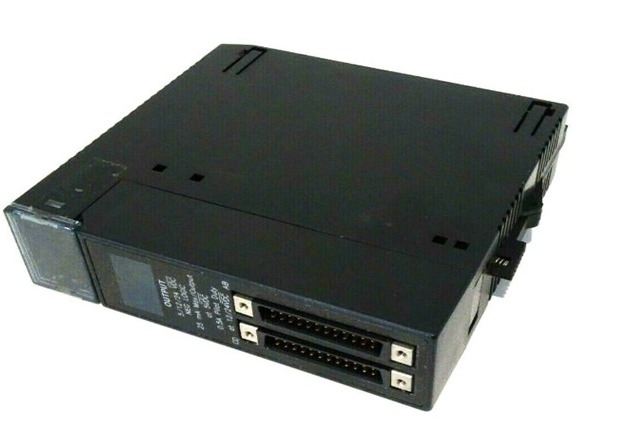

জিই ফ্যানুক আইসি৬৯৩এমডিএল৭৫২ মডিউল হল একটি জিই ফ্যানুক ৬ পয়েন্ট ব্র্যান্ড নিউ ইন বক্স

Ge Fanuc IC693MDL752 মডিউল একটি Ge Fanuc 6-পয়েন্ট ব্র্যান্ড নিউ ইন বক্স

IC693MDL752-এর প্রযুক্তিগত বৈশিষ্ট্য

• ব্র্যান্ড GE Fanuc
• সিরিজ সিরিজ 90-30
• নির্মাতা GE Fanuc; এমারসন অটোমেশন (বর্তমান)
• পার্ট নম্বর IC693MDL752
• সিরিজ সিরিজ 90-30
• পণ্যের প্রকার ডিজিটাল I/O
• পণ্যের বর্ণনা ডিস্ক্রিট আউটপুট মডিউল
• চ্যানেলের সংখ্যা বত্রিশ (32)
• সামঞ্জস্যতা GE Fanuc 90-30 PLC
• আউটপুট পয়েন্ট 32
• আউটপুট গ্রুপের সংখ্যা চারটি (4)
• আউটপুট গ্রুপ 4
• প্রতি গ্রুপে চ্যানেল আট (8)
• আউটপুট মোড TTL মোড, 12 / 24 ভোল্ট ডিসি মোড
• বিচ্ছিন্নতা: ফিল্ড সাইড এবং লজিক সাইডের মধ্যে 1500 ভোল্ট; গ্রুপগুলির মধ্যে 250 ভোল্ট
• এলইডি সূচক হ্যাঁ
• আউটপুট ভোল্টেজ পরিসীমা 10.2-28.8 VDC (12/24 VDC মোড); 4.74 - 5.25 VDC (TTL মোড)
• আউটপুট সংযোগ 2 x 24-পিন সংযোগকারী
• নমিনাল আউটপুট ভোল্টেজ 12-24 VDC (12/24 VDC মোড); 5 VDC (TTL মোড)
• পণ্যের জীবনচক্রের অবস্থা* বন্ধ/অবহিত
• আউটপুট কারেন্ট 12/24 VDC মোড: প্রতি পয়েন্টে 0.5 অ্যাম্পিয়ার; প্রতি মডিউলে 4 অ্যাম্পিয়ার; প্রতি গ্রুপ সাধারণ পিনে 3 অ্যাম্পিয়ার 5 VDC (TTL মোড): 0.25 mA
• সর্বোচ্চ ইনrush কারেন্ট 20 ms এর জন্য 4.6 A
• কারেন্ট ড্র 5 ভোল্ট বাস থেকে 260 mA (সর্বোচ্চ); ব্যাকপ্লেন থেকে (13 mA + 3 mA/পয়েন্ট চালু + 4.7 mA/LED); ব্যবহারকারীর সরবরাহ থেকে প্রতি গ্রুপে 12 mA (সর্বোচ্চ) @ 5VDC এবং গ্রুপের সমস্ত আটটি আউটপুট চালু 25 mA (সর্বোচ্চ) ব্যবহারকারীর সরবরাহ থেকে প্রতি গ্রুপে @ 12 VDC এবং গ্রুপের সমস্ত আটটি আউটপুট চালু 44 mA (সর্বোচ্চ) ব্যবহারকারীর সরবরাহ থেকে প্রতি গ্রুপে @ 24 VDC এবং গ্রুপের সমস্ত আটটি আউটপুট চালু
• অন রেসপন্স টাইম, সর্বোচ্চ 0.5 ms
• অফ রেসপন্স টাইম, সর্বোচ্চ 0.5 ms
• আউটপুট ভোল্টেজ ড্রপ 0.3 ভোল্ট, সর্বোচ্চ
• অফ-স্টেট লিকেজ 1 mA সর্বোচ্চ

IC693MDL752 সম্পর্কে

IC693MDL752 হল সিরিজ 90-30 প্রোগ্রামেবল লজিক কন্ট্রোলার (PLC) পণ্য পরিবার থেকে একটি ডুয়াল-মোড ডিস্ক্রিট আউটপুট মডিউল। এই পণ্য পরিবারটি পূর্বে GE Fanuc দ্বারা উত্পাদিত হত, তবে সম্প্রতি এমারসন অটোমেশন দ্বারা অধিগ্রহণ করা হয়েছে। এই মডিউলটি 12/24 VDC মোড এবং 5VDC TTL মোড, নেগেটিভ লজিক আউটপুট মডিউল সমর্থন করে। এতে চারটি (4) গ্রুপের মধ্যে বত্রিশ (32) পয়েন্ট আউটপুট রয়েছে এবং প্রতিটি গ্রুপের আটটি (8) আউটপুট চ্যানেল রয়েছে। মডিউলের অপারেটিং মোডের উপর নির্ভর করে, প্রতি পয়েন্টের আউটপুট কারেন্ট পরিবর্তিত হয়। বিশেষ করে, 12/24 VDC মোডের সাথে, মডিউলের আউটপুট কারেন্ট রেটিং হল প্রতি পয়েন্টে 0.5 অ্যাম্পিয়ার, প্রতি গ্রুপে 4 অ্যাম্পিয়ার এবং সাধারণ পিনে সর্বোচ্চ 3 অ্যাম্পিয়ার, যখন TTL মোডে কাজ করার জন্য কনফিগার করা হয়, তখন প্রতিটি আউটপুট চ্যানেলের আউটপুট কারেন্ট রেটিং 0.25 mA। একইভাবে, নির্বাচিত মোডের উপর নির্ভর করে আউটপুট ভোল্টেজ পরিবর্তিত হয়। 12/24 VDC মোডে, আউটপুট ভোল্টেজ পরিসীমা 10.2 - 28.8 VDC এবং নামমাত্র আউটপুট 24 VDC। TTL মোডের জন্য, আউটপুট ভোল্টেজ পরিসীমা 4.75 VDC - 5.25 VDC এবং নামমাত্র আউটপুট ভোল্টেজ 5 VDC। প্রতিটি আউটপুট গ্রুপ 12/24 VDC বা TTL মোডে কাজ করার জন্য স্বাধীনভাবে কনফিগার করা যায় যা কার্যকরী নমনীয়তা প্রদান করে। এই মডিউলের ফিল্ড সাইড এবং লজিক সাইডের মধ্যে 1500 ভোল্ট এবং গ্রুপগুলির মধ্যে 250 ভোল্টের রেটযুক্ত বিচ্ছিন্নতা রয়েছে। এই মডিউলে আউটপুট ডিভাইসগুলিকে তারের জন্য দুটি (2) পদ্ধতি সুপারিশ করা হয়, বিশেষ করে, IC693CBL327 এবং IC693CBL328 প্রি-ওয়্যার্ড তারের ব্যবহারের সাথে সরাসরি পদ্ধতি যেখানে একটি প্রান্ত একটি প্রি-অ্যাসেম্বল করা সংযোগকারী এবং তারের অন্য প্রান্তটি ফ্লাইং লিড। আরেকটি সমর্থিত পদ্ধতি হল TBQC পদ্ধতি যা একটি টার্মিনাল ব্লক কুইক সংযোগ ব্যবহার করে।

IC693MDL752 হল GE Fanuc থেকে সিরিজ 90-30 PLC-এর জন্য একটি 5 থেকে 24 ভোল্ট ডিসি রেটেড TTL নেগেটিভ লজিক আউটপুট মডিউল। IC693MDL752 নেগেটিভ লজিক আউটপুট মডিউল 4টি গ্রুপে সাজানো 32টি ডিস্ক্রিট আউটপুট প্রদান করে যা একে অপরের থেকে বিচ্ছিন্ন। 4টি আউটপুটের প্রতিটি গ্রুপের নিজস্ব সাধারণ রয়েছে। মডিউলের আউটপুটগুলি সিঙ্কিং টাইপ আউটপুট বা নেগেটিভ লজিক আউটপুট যার জন্য চালু অবস্থা একটি সক্রিয় নিম্ন আউটপুট অবস্থার সাথে মিলে যায়। IC693MDL752 নেগেটিভ লজিক আউটপুট মডিউলের 2টি অপারেটিং মোড রয়েছে। TTL মোডে, মডিউল আউটপুটগুলি 5 ভোল্ট ডিসি ভোল্টেজের জুড়ে লোড পরিবর্তন করতে পারে এবং তারা প্রতি পয়েন্টে 25 মিলিঅ্যাম্পিয়ারের একটি শিখর কারেন্ট সিঙ্ক করতে পারে। 12/24 ভোল্ট ডিসি মোডে, মডিউল আউটপুটগুলি 12 থেকে 24 ভোল্ট ডিসি-এর বেশি লোড পরিবর্তন করতে পারে এবং তারা প্রতি পয়েন্টে 0.5 অ্যাম্পিয়ারের একটি শিখর কারেন্ট সিঙ্ক করতে পারে।

IC693MDL752 নেগেটিভ লজিক আউটপুট মডিউলের আউটপুটের প্রতিটি গ্রুপ সেই অপারেটিং মোডে ব্যবহার করা যেতে পারে যা কোনো নির্দিষ্ট অ্যাপ্লিকেশনের জন্য প্রয়োজন। বিভিন্ন অপারেটিং মোডে বিভিন্ন গ্রুপ ব্যবহার করার সময়, বৈদ্যুতিক শব্দের প্রভাব বিবেচনা করা উচিত। প্রতিটি আউটপুট পয়েন্টের জন্য একটি সমন্বিত পুল-আপ প্রতিরোধক প্রদান করা হয়। অপটো-কাপলারের মাধ্যমে লজিক সাইড এবং ফিল্ড সাইডের মধ্যে ব্যাকপ্লেন বিচ্ছিন্নতা প্রদান করা হয়। IC693MDL752 নেগেটিভ লজিক আউটপুট মডিউলের LED সূচকগুলি আউটপুট পয়েন্টগুলির জন্য স্ট্যাটাস আপডেট প্রদান করে। IC693MDL752 নেগেটিভ লজিক আউটপুট মডিউল 32 বিট ডিস্ক্রিট আউটপুট ডেটা ব্যবহার করে। IC693MDL752 নেগেটিভ লজিক আউটপুট মডিউল থেকে আউটপুট সার্কিটের সংযোগগুলি 2টি পুরুষ 24-পিন সংযোগকারীর মাধ্যমে তৈরি করা হয় যা I/O মডিউলের সামনের দিকে মাউন্ট করা হয়। TTL মোডে এবং 12/24 ভোল্ট মোডে সর্বোচ্চ কারেন্ট আউটপুট রেটিং যথাক্রমে 25 মিলিঅ্যাম্পিয়ার এবং প্রতি পয়েন্টে 0.5 অ্যাম্পিয়ার।
