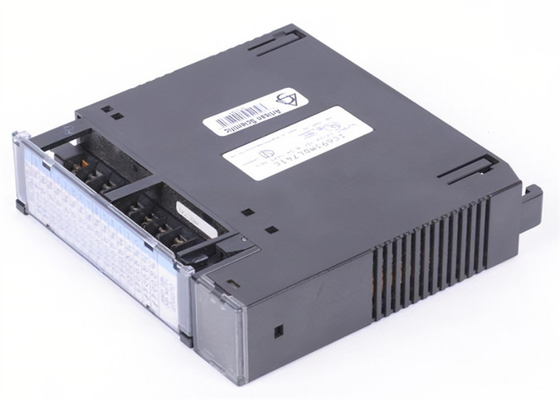

GE FANUC IC693MDL741 মডিউল একটি GE FANUC 6-পয়েন্ট I/O মডিউল সিরিজ 90-30 PLCS

জেনেরিক ফ্যানুকIC693MDL741মডিউলটি একটি জিই ফ্যানুক ৬ পয়েন্ট আই/ও মডিউল সিরিজ ৯০-৩০ পিএলসিএস

আইসি৬৯৩এমডিএল৭৪১-এর জন্য প্রযুক্তিগত বিবরণী

ব্র্যান্ড জিই ফ্যানুক
সিরিজ সিরিজ 90-30
প্রস্তুতকারক জিই ফ্যানুক; এমারসন অটোমেশন (বর্তমান)
পার্ট নম্বর IC693MDL741
সিরিজ সিরিজ 90-30
পার্ট নম্বর IC693MDL741
পণ্যের ধরন ডিজিটাল I/O
পণ্যের বর্ণনা বিচ্ছিন্ন আউটপুট মডিউল
সামঞ্জস্যতা GE Fanuc 90-30 পিএলসি
চ্যানেলের সংখ্যা ষোল (16)
আউটপুট পয়েন্ট 16
পিক মডিউল বর্তমান 110 মিলিঅ্যাম্পার
আউটপুট গ্রুপের সংখ্যা দুই (2)
মডিউল ভোল্টেজ ইনপুট 5 ভোল্ট ডিসি
গ্রুপ অনুযায়ী চ্যানেল আট (8)

নামমাত্র ভোল্টেজ 12/ 24 ভোল্ট ডিসি
বিচ্ছিন্নতাঃ 1500 ভোল্ট ক্ষেত্রের পাশ এবং লজিক্যাল পাশের মধ্যে; 500 ভোল্ট গ্রুপের মধ্যে
সর্বাধিক আউটপুট ভোল্টেজ ড্রপ 0.5 ভোল্ট
আউটপুট ভোল্টেজ পরিসীমা 12-24 ভিডিসি (+ 20%, -15%)
অপারেটিং তাপমাত্রা 0 থেকে 60 ডিগ্রি সেলসিয়াস
নামমাত্র আউটপুট ভোল্টেজ 12 / 24 ভিডিসি
প্রোডাক্ট লাইফসাইকেল স্ট্যাটাস* বন্ধ/অপ্রচলিত
আউটপুট বর্তমান 0.5 Ampere প্রতি বিন্দু; 2 Ampere প্রতি সাধারণ
110 mA (সমস্ত আউটপুট সক্রিয়)
প্রতিক্রিয়া সময়, সর্বোচ্চ ২ এমএস
অফ রেসপন্স টাইম, সর্বোচ্চ ২ এমএস
আউটপুট ভোল্টেজ ড্রপ 0.5 ভোল্ট, সর্বোচ্চ
অফ-স্টেট ফুটো সর্বোচ্চ ১ এমএ

IC693MDL741 সম্পর্কে

আইসি 693 এমডিএল 741 এমারসন অটোমেশন এর সিরিজ 90-30 প্রোগ্রামযোগ্য লজিক কন্ট্রোলার (পিএলসি) প্ল্যাটফর্মের অংশ, পূর্বে জিই ফ্যানুক থেকে। এই মডিউলটি একটি বিচ্ছিন্ন আউটপুট মডিউল,নেগেটিভ লজিক ওয়্যারিং কনফিগারেশন সমর্থন করেএই মডিউলটিতে ১৬টি (১৬) আউটপুট এলইডি ইন্ডিকেটর রয়েছে যা মডিউলের প্রতিটি চ্যানেলের অপারেশনাল অবস্থা দেখায়।IC693MDL741 একটি আউটপুট ভোল্টেজ পরিসীমা সরবরাহ করে 12 থেকে 24 ভোল্ট ডিসি, +২০%, এবং ₹১৫%) এর আউটপুট বর্তমানের রেটিং পয়েন্ট প্রতি ০.৫ অ্যাম্পিয়ার এবং সাধারণ প্রতি ২.০ অ্যাম্পিয়ার এবং আউটপুট গ্রুপিং প্রতি গ্রুপে আট (8) চ্যানেল।এই মডিউল পৃথক চ্যানেল বিচ্ছিন্নতা সঙ্গে আসে না যদিও, গ্রুপ বিচ্ছিন্নতা প্রদান করা হয়। গ্রুপ থেকে গ্রুপ বিচ্ছিন্নতা ক্ষেত্রের পাশ এবং লজিকাল পাশ বা অপটিক্যাল বিচ্ছিন্নতা মধ্যে 500 ভোল্ট এবং 1500 ভোল্ট রেট করা হয়।এই মডিউলটি একটি মডিউল সন্নিবেশের সাথেও সরবরাহ করা হয় যেখানে ব্যবহারকারীরা সংক্ষিপ্ত, নির্ধারিত আউটপুটগুলির লিখিত বিবরণ। আইসি 693 এমডিএল 741 একটি সিরিজ 90-30 বেসপ্লেটে ইনস্টল করা হয়, একটি একক স্লট দখল করে। এটি একটি স্থানীয় আউটপুট উপাদান হিসাবে কাজ করতে পারে,সিপিইউ বেসপ্লেট সহ ইনস্টল করাএই মডিউলের আউটপুট বৈশিষ্ট্যগুলির মধ্যে রয়েছে 0.5 ভোল্টের ভোল্টেজ ড্রপ, 1 এমএ এর অফ-স্টেট ফুটো, সিগন্যাল অন এবং অফ রেসপন্স টাইম, সর্বোচ্চ 2 এমএস।IC693MDL741 এর বর্তমান টান 110 mA যখন সমস্ত আউটপুট শক্তিযুক্ত হয়আইসি৬৯৩এমডিএল৭৪১ মোটর স্টার্টার, সোলিনয়েড, ইঙ্গিতকারী ল্যাম্প এবং ঘোষকগুলির মতো বৈদ্যুতিক লোডগুলিকে শক্তি সরবরাহ করতে সক্ষম।এটি এসি লোডের সাথেও ব্যবহার করা যেতে পারে যদি একটি ইন্টারপোজিং রিলে ইনস্টল করা হয়.

১৬ পয়েন্টের আইসি৬৯৩এমডিএল৭৪১ মডিউলটি জিই ফ্যানুক সিরিজ ৯০-৩০ পিএলসির জন্য একটি আই/ও মডিউল। মডিউলটি জিই সিরিজ ৯০-৩০ পিএলসির যে কোনও স্লটে ইনস্টল করা যেতে পারে যার একটি ৫-স্লট বা ১০-স্লট বেসপ্লেট রয়েছে।বেসপ্লেট PLC এর ভিত্তি গঠন করে তার উপর মাউন্ট করা অন্যান্য সমস্ত উপাদান সঙ্গে. যখন IC693MDL741 মডিউলের সমস্ত পয়েন্ট চালু থাকে, তখন বেসপ্লেট থেকে মডিউলের বর্তমান ড্রায় 110 মিলিঅ্যাম্পার হয়। মডিউলের ভোল্টেজ ইনপুট 5 ভোল্ট ডিসি।IC693MDL741 মডিউলে কোন ফিউজ নেই.

IC693MDL741 মডিউলটি একটি 12 থেকে 24 ভোল্ট নেতিবাচক লজিক আউটপুট মডিউল। মডিউলটি 2 টি গ্রুপে 16 টি আউটপুট পয়েন্ট সরবরাহ করে যার প্রতিটি গ্রুপের একটি সাধারণ আউটপুট পাওয়ার টার্মিনাল রয়েছে।মডিউলে আউটপুট পয়েন্টগুলির বন্ধ অবস্থা নির্দেশ করে এমন এলইডি উপলব্ধ. IC693MDL741 মডিউলটি লোড থেকে বর্তমানকে নেতিবাচক পাওয়ার বাস বা ব্যবহারকারীর কাছে ডুবিয়ে দেয় এবং তাই এর নেতিবাচক লজিক বৈশিষ্ট্য রয়েছে।সোলিনয়েড এবং সূচকগুলি এমন কিছু ডিভাইস যা IC693MDL741 মডিউলের সাথে ব্যবহার করা যেতে পারে. আউটপুট ভোল্টেজের পরিসীমা 12 থেকে 24 ভোল্ট ডিসি। ক্ষেত্র এবং লজিক পক্ষের মধ্যে 1500 ভোল্ট পর্যন্ত বিচ্ছিন্নতা উপলব্ধ এবং গ্রুপগুলির মধ্যে 500 ভোল্ট বিচ্ছিন্নতা উপলব্ধ।সর্বোচ্চ আউটপুট ভোল্টেজ ড্রপ 0.5 ভোল্ট। পিক অফ স্টেট ফুটো 1 মিলিঅ্যাম্পার। মডিউলটির জন্য কাজের এবং স্টোরেজ তাপমাত্রার পরিসীমা যথাক্রমে 0 থেকে 60 ডিগ্রি সেলসিয়াস এবং -40 থেকে 85 ডিগ্রি সেলসিয়াস।
