GE FANUC IC693MDL340 টিপিক্যাল স্ক্যান রেট সিরিজ 90-30 প্রসেসর মডিউল

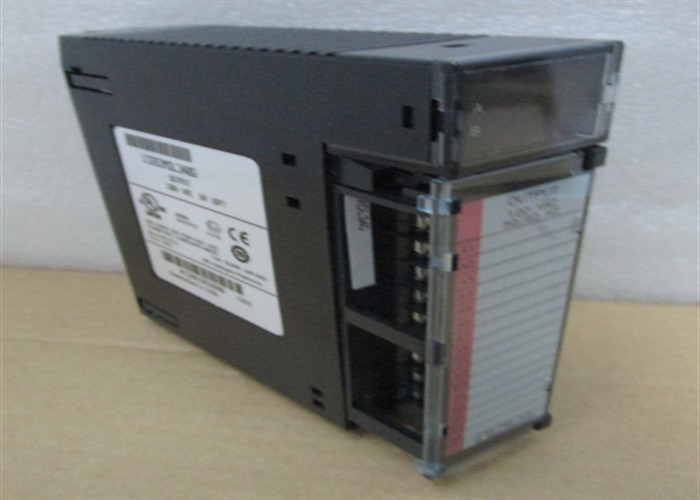

আইসি 930 এমডিএল 340 একটি সিরিজ 90-30 ডিসক্রিট আউটপুট মডিউল। এই মডিউলটি পূর্বে জিই ফ্যানুক দ্বারা নির্মিত হয়, এখন এমারসন অটোমেশনের অধীনে।এই মডিউলটিতে ষোল (16) আউটপুট চ্যানেল রয়েছে যার প্রতিটি চ্যানেল 120 ভিএসি এবং 0 এর আউটপুট বর্তমানের রেটিং সরবরাহ করতে সক্ষম.৫ এ.

এই মডিউলটিতে আউটপুট চ্যানেলের দুটি (2) গ্রুপ রয়েছে যেখানে প্রতিটি গ্রুপে আট (8) টি চ্যানেল রয়েছে। অতিরিক্তভাবে, প্রতি গ্রুপে এক (1) সাধারণ টার্মিনাল সরবরাহ করা হয় যা বিচ্ছিন্নতা সরবরাহ করে।

আইসি 930 এমডিএল 340 সাধারণত রিলে কয়েল, পাইলট ল্যাম্প এবং নিম্ন রেটযুক্ত বর্তমান সহ অন্যান্য বৈদ্যুতিক ডিভাইসগুলির মতো বৈদ্যুতিক বোঝা শক্তি দেওয়ার জন্য ব্যবহৃত হয়।এটি CPU তে ডাউনলোড করা ইউজার লজিকের প্রক্রিয়াকরণের ফলে আউটপুট কমান্ডগুলি বাস্তবায়নের জন্য ব্যবহৃত হয়এটির সর্বাধিক আউটপুট বর্তমান প্রতি গ্রুপে 3 এ এবং সর্বনিম্ন লোড বর্তমান 50 এমএ।

এই মডিউলের অন্যান্য আউটপুট বৈশিষ্ট্যগুলির মধ্যে একটি চক্রের জন্য সর্বাধিক 20 এ এর সর্বাধিক ইনরুশ বর্তমান এবং 50 এমএ এর সর্বনিম্ন লোড বর্তমান অন্তর্ভুক্ত রয়েছে। এর আউটপুট ভোল্টেজ ড্রপ 1।5 ভিএভি এবং 120 ভিএসি নামমাত্র ভোল্টেজে 2 এমএ এর সর্বাধিক আউটপুট ফুটো বর্তমানপ্রতিটি আউটপুট চ্যানেলের সর্বাধিক অন ট্রানজিশন বিলম্ব 1 এমএস এবং অফ সিগন্যাল বিলম্ব 1⁄2 চক্র। এই মডিউলটি সমস্ত আউটপুট চ্যানেলগুলিকে শক্তিযুক্ত করে 315 এমএ এর শক্তি খরচ করে।

IC930MDL340 প্রতিটি আউটপুট চ্যানেলের জন্য পৃথক অবস্থা সূচক দিয়ে সজ্জিত। এটি এই আউটপুট মডিউলের প্রতিটি চ্যানেলের অপারেশনাল অবস্থা দেখায়।এটিতে ফিউজ ইন্ডিকেটর এলইডিওও ছিল যা অভ্যন্তরীণ ফিউজটি ফুঁক দিলে শক্তি দেয়।.

জিই ফ্যানুক আইসি 693 এমডিএল 340 মডিউলটি জিই ইন্টেলিজেন্ট প্ল্যাটফর্মস / জিই ফ্যানুক সিরিজ 90-30 পণ্য লাইনের অংশ হিসাবে উত্পাদিত একটি আউটপুট মডিউল। এটির 120 ভোল্ট এসি ভোল্টেজ রেটিং এবং 0.1 ভোল্ট এসি ভোল্টেজ রয়েছে।5 Amps রেট বর্তমান এবং এটি 2 পৃথক গ্রুপে 16 আউটপুট পয়েন্ট প্রদান করেআইসি 693 এমডিএল 340 মডিউলটি প্রতিটি গ্রুপকে এসি পাওয়ার সাপ্লাইয়ের স্বাধীন ফেজের সাথে ব্যবহার করতে দেয়।উভয় কমন্স একই সরবরাহ ব্যবহার করে শক্তি সরবরাহ করা যেতে পারে. প্রতিটি গ্রুপে সুরক্ষার জন্য একটি 3-এম্পার ফিউজ রয়েছে, পাশাপাশি বিদ্যুৎ লাইনের ক্ষণস্থায়ী বৈদ্যুতিক গোলমাল থেকে রক্ষা করার জন্য আউটপুটগুলির জন্য একটি আরসি স্ন্যাবার রয়েছে।

জিই ফ্যানুক আইসি 693 এমডিএল 340 মডিউলটিতে 85 থেকে 132 ভোল্ট এসি আউটপুট ভোল্টেজ পরিসীমা, 50 থেকে 60 হার্টজ ফ্রিকোয়েন্সি এবং 0.5 এমপিএস সর্বোচ্চ আউটপুট বর্তমান প্রতি পয়েন্ট রয়েছে।প্রতিটি গ্রুপ 3 Amps প্রতিটি গ্রুপের জন্য একটি সব আউট বর্তমান জন্য অনুমতি দেয়IC693MDL340 মডিউল একটি উচ্চ ডিগ্রী ইনরুশ বর্তমান সরবরাহ করে, যা বিভিন্ন লোড নিয়ন্ত্রণের জন্য আউটপুটগুলিকে উপযুক্ত করে তোলে, উভয়ই ইনক্যান্ডসেন্ট এবং ইন্ডাক্টিভ।এই মডিউলের অপারেটরদের অবশ্যই মডিউলটিকে একটি এসি পাওয়ার সাপ্লাই সরবরাহ করতে হবে যাতে এটি আউটপুটগুলিতে সংযুক্ত লোডগুলি পরিচালনা করতে সহায়তা করে. IC693MDL340 মডিউল শুধুমাত্র এসি পাওয়ার উৎস দিয়ে চালানো যেতে পারে। এটি ডিভাইসের উপরে LED সূচক সহ আসে, যা প্রতিটি আউটপুট পয়েন্টের জন্য ON এবং OFF অবস্থা দেখায়।LEDs 8 সবুজ LEDs 2 সারি এবং 2 লাইন মধ্যে একটি লাল LEDs সঙ্গে সাজানো হয়.
