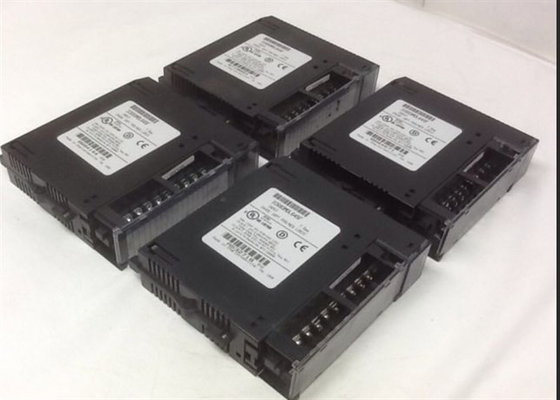

GE FANUC IC693ALG391 সিরিজ 90-30 পিএলসি এনালগ আউটপুট মডিউল 0-20 MA প্রদান করে

GE FANUC IC693ALG391 সিরিজ 90-30 পিএলসি এনালগ আউটপুট মডিউল 0-20 MA প্রদান করে

IC693ALG391 এর প্রযুক্তিগত বিবরণী

ব্র্যান্ড জিই ফ্যানুক
অ্যানালগ আউটপুট সিগন্যাল 0-20 mA / 4-20 mA; 1-5VDC / 0-5 VDC
প্রস্তুতকারক জিই ফ্যানুক (পূর্বে); এমারসন অটোমেশন (বর্তমান)
সিরিজ সিরিজ 90-30
চ্যানেল আপডেটের হার ৫ এমএস
সিরিজ সিরিজ 90-30
পার্ট নম্বর IC694ALG391
অ্যানালগ আউটপুট রেজোলিউশন 4 থেকে 20 mA 4μA (1 LSB = 4μA); 0 থেকে 20 mA 5μA (1 LSB = 5μA); 1 থেকে 5 V 1 mV (1 LSB = 1 mV); 0 থেকে 5 V 1.25 mV (1 LSB = 1.25 mV)
আউটপুট সংকেত 0-20 mA / 4-20 mA
পণ্যের বর্ণনা অ্যানালগ আউটপুট মডিউল
চ্যানেল সংখ্যা দুই (2) আউটপুট চ্যানেল
অ্যানালগ আউটপুট নির্ভুলতাঃ 4 থেকে 20 mA 8μA 25oC (77oF); 0 থেকে 20 mA 10μA 25oC (77oF); 1 থেকে 5 V 50 mV 25oC (77oF); 0 থেকে 5 V 50 mV 25oC (77oF)
ডিজিটাল রেজোলিউশন ১২ বিট, সাধারণ
পরিসীমা 4-20 mA, 0-20 mA
বর্তমান গ্রহণ 30 mA @ 5 VDC; 215 mA @ 24 VDC (ব্যাকপ্লেন বা ব্যবহারকারী সরবরাহ)
অ্যানালগ রেজোলিউশন 4 থেকে 20 mA 4μA (1 LSB = 4μA); 0 থেকে 20 mA 5μA (1 LSB = 5μA); 1 থেকে 5 V 1 mV (1 LSB = 1 mV); 0 থেকে 5 V 1.25 mV (1 LSB = 1.25 mV)
সরবরাহ ভোল্টেজ (নামমাত্র) +২৪ ভিডিসি, ব্যাকপ্লেনে বিচ্ছিন্ন +২৪ ভিডিসি বা ব্যবহারকারীর সরবরাহিত ভোল্টেজ উত্স থেকে এবং ব্যাকপ্লেনে +৫ ভিডিসি থেকে
বাহ্যিক সরবরাহ ভোল্টেজ পরিসীমা 20 থেকে 30 ভিডিসি (সাধারণত 24 ভিডিসি)

বাহ্যিক সরবরাহ ভোল্টেজ পরিসীমা 20 থেকে 30 ভিডিসি
আপডেট রেট 5 এমএসসি
আইসোলেশন 1500 VAC
অবস্থা নির্দেশক মডিউল ঠিক আছে
আপডেট রেট ৫ এমএস সকল চ্যানেল
ক্যালিব্রেশন কারখানা প্রতি গণনায় 4μA এ ক্যালিব্রেট করা
মডিউল প্রস্থ 1-স্লট
রেজোলিউশন ৪-২০ এমএ ৪ মাইক্রোঅ্যাম্পার
'অবশ্যই সঠিকতা' ৪ থেকে ২০ mA ± ৮μA ২৫ ডিগ্রি সেলসিয়াস (৭৭ ডিগ্রি ফারেনহাইট) এ; ০ থেকে ২০ mA ± ১০μA ২৫ ডিগ্রি সেলসিয়াস (৭৭ ডিগ্রি ফারেনহাইট) এ; ১ থেকে ৫ V ± ৫০ mV ২৫ ডিগ্রি সেলসিয়াস (৭৭ ডিগ্রি ফারেনহাইট) এ;0 থেকে 5 V ±50 mV 25 ডিগ্রি সেলসিয়াস (77 ডিগ্রি ফারেনহাইট)
বিচ্ছিন্নতা, ক্ষেত্র থেকে লজিক্যাল সাইড 1500 VAC 1 মিনিটের জন্য
প্রোডাক্ট লাইফসাইকেল স্থিতি বন্ধ
বাস বর্তমান +5V সরবরাহ থেকে 30 এমএ আঁকুন; বিচ্ছিন্ন +24 ভিডিসি ব্যাকপ্লেন সরবরাহ বা ব্যবহারকারীর সরবরাহ থেকে 215 এমএ
রেজোলিউশন ০-২০ এমএ ৫ মাইক্রোঅ্যাম্পিয়ার
প্রোডাক্ট লাইফসাইকেল স্ট্যাটাস বন্ধ / অপ্রচলিত
সর্বাধিক সম্মতি ভোল্টেজ 25 ভোল্ট

অভ্যন্তরীণ শক্তি খরচ 30 mA 5 VDC এ, 215 mA 24 VDC এ বিচ্ছিন্ন
প্রোডাক্ট লাইফসাইকেল স্ট্যাটাস* বন্ধ/অপ্রচলিত

IC693ALG391 সম্পর্কে

IC694ALG391 একটি এনালগ আউটপুট মডিউল যা পূর্বে জিই ফ্যানুক অটোমেশন দ্বারা নির্মিত হয়েছিল, যা এখন এমারসন অটোমেশন দ্বারা অধিগ্রহণ করা হয়েছে।এই মডিউলটি একটি একক স্লট মডিউল যা দুটি (2) এনালগ আউটপুট চ্যানেল রয়েছে যা 0-20 এমএ / 4-20 এমএ এবং 1-5VDC / 0-5 ভিডিসি বৈদ্যুতিক সংকেতগুলির মতো ভোল্টেজ এবং বর্তমান আউটপুট সংকেত উত্পন্ন করেএই মডিউলটি 4-20 mA এ 4μA (1 LSB = 4μA) বিশেষ রেজোলিউশন সহ আসে; 0-20 mA এ 5μA (1 LSB = 5μA); 1 থেকে 5 VDC এ 1 mV (1 LSB = 1 mV) এবং 0-5 VDC এ 1.25 mV (1 LSB = 1.25 mV) ।এই মডিউলটি বিশেষ করে নিয়ন্ত্রক ভালভের মতো নিয়ন্ত্রক নিয়ন্ত্রণ ডিভাইসগুলি চালানোর জন্য ব্যবহৃত হয়এটি সিগন্যাল পুনরায় প্রেরণ এবং প্যানেল মিটার, ডেটা লগার এবং অন্যান্য গ্রহণকারী উপাদানগুলির সাথে ইন্টারফেস করার জন্যও ব্যবহার করা যেতে পারে।IC694ALG391 ৫-স্লট এবং ১০-স্লট বেসপ্লেটের যেকোনো I/O মাউন্টিং লোকেশনে ইনস্টল করা হয়এটিতে মডিউলের অপারেশনাল অবস্থা দেখানোর জন্য একটি একক মডিউল ওকে স্ট্যাটাস ইনডিকেটর রয়েছে।মডিউলটির নিখুঁত নির্ভুলতা 4 থেকে 20 mA এর জন্য কনফিগার করা হলে 25oC (77oF) এর অপারেটিং তাপমাত্রায় 8μA০ থেকে ২০ এমএ কনফিগারেশনের জন্য ২৫ ডিগ্রি সেলসিয়াস (৭৭ ডিগ্রি ফারেনহাইট) এ ১০ মাইক্রো এ; ১ থেকে ৫ ভোল্ট অপারেশনের জন্য ২৫ ডিগ্রি সেলসিয়াস (৭৭ ডিগ্রি ফারেনহাইট) এ ৫০ এমভি এবং ০ থেকে ৫ ভোল্ট অপারেশনের জন্য ২৫ ডিগ্রি সেলসিয়াস (৭৭ ডিগ্রি ফারেনহাইট) এ ৫০ এমভি।IC694ALG391 এর অভ্যন্তরীণ শক্তি খরচ +5V সরবরাহ থেকে 30 mA এবং বিচ্ছিন্ন +24 VDC ব্যাকপ্লেন সরবরাহ বা ব্যবহারকারীর সরবরাহিত শক্তি উত্স থেকে 215 mA.

IC693ALG391 একটি সিরিজ 90-30 পিএলসি, অ্যানালগ আউটপুট মডিউল যা 0-20 mA / 4-20 mA বর্তমান আউটপুট সংকেত এবং 1-5VDC / 0-5 VDC ভোল্টেজ আউটপুট সংকেত সরবরাহ করে।এই মডিউলটি পূর্বে জিই ফ্যানুক অটোমেশন দ্বারা নির্মিত হয়, এখন এমারসন অটোমেশনের অধীনে। মডিউলটিতে 4-20mA এ 4μA (1 LSB = 4μA) এর রেজোলিউশন সহ দুটি (2) অ্যানালগ আউটপুট চ্যানেল রয়েছে; 0 থেকে 20 mA এ 5μA (1 LSB = 5μA); 1 থেকে 5 V এ 1 এমভি (1 LSB = 1 এমভি); 1.25 এমভি (1 এলএসবি = 1.২৫ এমভি) ০ থেকে ৫ ভোল্ট এ ব্যাকপ্লেন বর্তমান গ্রহণ +৫ ভোল্ট সরবরাহ থেকে ৩০ এমএ এবং বিচ্ছিন্ন +২৪ ভিডিসি ব্যাকপ্লেন সরবরাহ বা ব্যবহারকারীর সরবরাহ থেকে ২১৫ এমএ।
