পণ্যের বর্ণনা

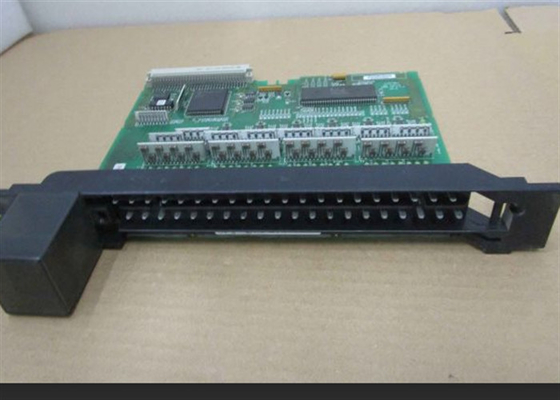

IC693ALG221 হল সিরিজ 90-30 প্রোগ্রামযোগ্য লজিক কন্ট্রোলারের জন্য চারটি ইনপুট চ্যানেল সহ একটি এনালগ বর্তমান ইনপুট মডিউল।এই নিয়ামক এর চ্যানেল প্রতিটি অ্যাপ্লিকেশন জন্য প্রয়োজন হিসাবে একটি ডিজিটাল সংকেত একটি এনালগ ইনপুট সংকেত রূপান্তর করতে সক্ষম হয়. স্কেলযুক্ত ব্যবহারকারীর ডেটা সহ 4 থেকে 20 এমএ ডিফল্টরূপে দুটি ইনপুট ব্যাপ্তি উপলব্ধ রয়েছে যাতে 4 এমএ শূন্য এবং 20 এমএ থেকে 32000 পর্যন্ত গণনার সাথে মিলে যায়। প্রতিটি 1000 গণনা 0.5 এমএ প্রতিনিধিত্ব করে।যদি I/O টার্মিনাল বোর্ডে একটি জাম্পার যুক্ত করা হয়, ইনপুট পরিসীমা 0 থেকে 20 mA এ নিয়ন্ত্রিত হয় স্কেলযুক্ত ব্যবহারকারীর ডেটা স্কেল 32000 এর গণনার সাথে প্রতিটি 800 গণনা 0.5 mA এর সমান। এই মডিউলটি দুটি পরিসীমা জাম্পার দিয়ে সজ্জিতঃএকটি চ্যানেল 1-2 এবং একটি চ্যানেল 3-4 জন্য.

IC693ALG221 ইনপুট মডিউল প্রতিটি চ্যানেলের জন্য অর্ধ মিলিসেকেন্ডের রূপান্তর গতি এবং সরবরাহিত চ্যানেলগুলির জন্য দুটি মিলিসেকেন্ডের আপডেট হারের অনুমতি দেয়।একটি রূপান্তরিত সংকেত উপর রেজোলিউশন গতি উভয় নির্বাচিত পরিসীমা উপর 12 বিট. শতাংশ এআই ব্যবহারকারীর ডেটা 16 বিট 2 ¢s সম্পূরক বিন্যাসে নিবন্ধিত হয়। যদি বর্তমান উত্সটি ইনপুটটিতে বিপরীত হয়, মডিউলটি একটি ডেটা শব্দ আউটপুট করবে যা পরিসরের নিম্ন প্রান্তের সমান্তরাল।

IC693ALG221 এর ইনপুট সুরক্ষা সাধারণ মোড সেটিংসে 200 ভোল্ট পর্যন্ত হ্রাসকৃত পারফরম্যান্সে কাজ করার জন্য যথেষ্ট। এই মডিউলটি বহিরাগত গোলমাল থেকে বৈদ্যুতিক বিচ্ছিন্নতাও দেয়।সব ক্ষেত্র সংযোগ একটি ভাল গ্রেড বাঁকা প্রয়োজনএকটি LED ইন্ডিকেটর পাওয়ার সাপ্লাই অপারেশন নিরীক্ষণ করে।IC693ALG221 এর জন্য নির্দিষ্ট প্রধান শক্তির উৎস হল +24 ভিডিসি সরবরাহ করা পিএলসি পাওয়ার যা মডিউলের জন্য একটি ইনভার্টার মাধ্যমে রুট করা হয়IC693ALG221 +5 VDC আউটপুট থেকে শক্তি ব্যবহার করে বিচ্ছিন্নতা সার্কিট চালায়।

টেকনিক্যাল স্পেসিফিকেশন

সাধারণ বানান ভুল:

• 1C693ALG221
• IC693A1G221
• IC693ALG22l
• IC693ALG221

সম্পর্কেঃ

জিই ফ্যানুকের আইসি 693 এএলজি 221 ইনপুট মডিউল একটি অ্যানালগ ইনপুট মডিউল যা 4 টি ইনপুট সহ আসে। এটি জিই ফ্যানুক সিরিজ 90-30 পণ্য লাইনের সদস্য।IC693ALG221 ইনপুট মডিউলের জন্য সবচেয়ে সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে একটি হল এটিকে ডিজিটাল অ্যাপ্লিকেশন দ্বারা ব্যবহার করা যেতে পারে এমন ডিজিটাল সংকেতগুলিতে অ্যানালগ ইনপুট সংকেত রূপান্তর করতে ব্যবহার করা. এই ইনপুট মডিউলটি 0 থেকে 20 মিলিঅ্যাম্পার বা 4 থেকে 20 মিলিঅ্যাম্পারের 2 টি ভিন্ন বর্তমান পরিসীমা নিয়ে কাজ করতে পারে। 4 টি ইনপুট চ্যানেল আপডেট হতে মাত্র 2 মিলিসেকেন্ড সময় নেয়।ইনপুট রেজোলিউশন 4 থেকে 20 মিলিঅ্যাম্পে 4 মাইক্রোঅ্যাম্পেরIC693ALG221 ইনপুট মডিউলটি পূর্ণ স্কেলে 0.1% নির্ভুলতার রেটিং রয়েছে।

The GE Fanuc IC693ALG221 analog input module consumes about 25 milliamps of power at a voltage rating of 5 Volts DC and it consumes about 100 milliamps of power at a voltage rating of 24 Volts DC when it is in operation under normal conditions. এটি একটি জিই পিএলসি সিস্টেমের কার্যত যে কোনও উপলব্ধ র্যাকে ইনস্টল করা যেতে পারে। পিএলসি আইসি 693ALG221 ইনপুট মডিউলকে তার প্রয়োজনীয় শক্তি সরবরাহ করবে।এই মডিউল ইনপুট সংখ্যা 1 থেকে 4 সঙ্গে লেবেল করা হয়মডিউলের অপারেটররা ইনপুট মডিউলে সংযুক্ত দুটি রেঞ্জ জাম্পারের সাথে কোন চ্যানেলগুলি ব্যবহার করতে চান তা নির্বাচন করতে পারেন।পরিসীমা jumpers এক ইনপুট চ্যানেল 1 এবং 2 জন্য এবং অন্য jumper ইনপুট চ্যানেল 3 এবং 4 জন্য.

আইসি 693 এমডিএল 240 এসি ইনপুট মডিউল একটি বিচ্ছিন্ন ইনপুট মডিউল যা জিই ফ্যানুক সিরিজ 90-30 পণ্য লাইনের অন্তর্গত।এটি 16 টি ইনপুট সহ আসে যা একক সাধারণ পাওয়ার ইনপুট টার্মিনালের সাথে 1 গ্রুপে সাজানো হয়. এই ইনপুট সার্কিটগুলি রেজিস্টর / ক্যাপাসিটর প্রতিক্রিয়াশীল ইনপুট। ইনপুটগুলির কিছু বৈশিষ্ট্য হল 74 থেকে 132 ভোল্ট এসি, 0 থেকে 20 ভোল্ট এসি এর অফ-স্টেট ভোল্টেজ,৬ মিলিঅ্যাম্পিয়ার এন্টারনেট স্টেশন স্ট্রিম, সর্বাধিক অফ-স্টেট বর্তমান ২.২ মিলিঅ্যাম্পার, 30 মিলিসেকেন্ডের সাড়া সময় এবং 45 মিলিসেকেন্ডের সাড়া সময়।এই ইনপুট বৈশিষ্ট্যগুলি ব্যবহারকারীর সরবরাহিত ইনপুট ডিভাইসের বিস্তৃত ধরণের সাথে সামঞ্জস্যপূর্ণ যেমন ইলেকট্রনিক্স প্রক্সিমিটি সুইচগুলি, সীমাবদ্ধতা সুইচ, এবং চাপ বোতাম.

IC693MDL240 এসি ইনপুট মডিউলের নামমাত্র ভোল্টেজ 120 ভোল্ট এসি, ইনপুট ভোল্টেজ পরিসীমা 0 থেকে 132 ভোল্ট এসি এবং ইনপুট বর্তমান 12 মিলিঅ্যাম্পের।মডিউলের ফ্রিকোয়েন্সি রেটিং 50/60 হার্টজ এবং ব্যাকপ্লেনে 5 ভোল্ট বাস থেকে শক্তি খরচ রেটিং 90 মিলিঅ্যাম্পারIC693MDL240 এসি ইনপুট মডিউল একটি এসি পাওয়ার উত্স প্রয়োজন। ক্ষেত্র ডিভাইসের শক্তি ব্যবহারকারীদের দ্বারা পৃথকভাবে সরবরাহ করা আবশ্যক।এটা ইনপুট অবস্থা টেবিলের মধ্যে লজিক 1 দেখায় যদি বর্তমান ইনপুট বিন্দুতে হয়IC693MDL240 মডিউলের ক্ষেত্রের দিক এবং লজিক্যাল দিকের মধ্যে বিচ্ছিন্নতা 1500 ভোল্ট RMS।এটি একটি সিরিজ 90-30 প্রোগ্রামযোগ্য লজিক কন্ট্রোলার একটি বেসপ্লেট কোনো I / O স্লট ইনস্টল করা যাবেএই মডিউলের সাথে একটি ডিসি পাওয়ার উত্স ব্যবহার করা যাবে না। এটি উদ্ভিদের মধ্যে একটি সিরিজ 90-30 I / O সিস্টেম প্রসারিত করতে পারে।
