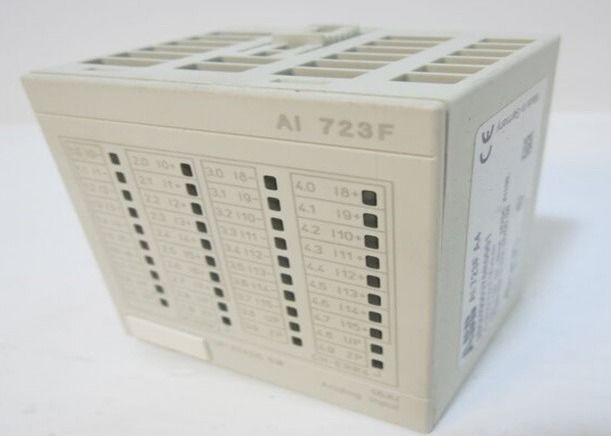

AI723F ABB ডিজিটাল এনালগ ইনপুট মডিউল 3BDH000376R0001 A 16 চ্যানেল

I. সাধারণ তথ্য

• পণ্যের আইডি: 3BDH000376R0001
• ABB প্রকারের সংজ্ঞা: AI 723F Rev. A
• পণ্যের বিভাগ: I-O_Module
• ক্যাটালগ ওভারভিউ: AI 723F একটি উচ্চ-বৈশিষ্ট্যপূর্ণ এনালগ ইনপুট মডিউল যা শিল্প অটোমেশন সিস্টেমের জন্য ডিজাইন করা হয়েছে, এতে একাধিক পরিমাপের প্রকার সমর্থন করার জন্য কনফিগারযোগ্য চ্যানেল এবং বিভিন্ন নিয়ন্ত্রণ আর্কিটেকচারের সাথে নির্বিঘ্ন সংহতকরণ রয়েছে।

II. মূল কার্যকারিতা এবং কনফিগারেশন

AI 723F মডিউলের কেন্দ্রে রয়েছে এর 16টি ইনপুট চ্যানেল, যা দুটি স্বতন্ত্র গ্রুপে বিভক্ত। এই মডিউলের একটি মূল সুবিধা হল যে প্রতিটি চ্যানেলকে নির্দিষ্ট অ্যাপ্লিকেশন প্রয়োজনীয়তা মেটাতে স্বতন্ত্রভাবে কনফিগার করা যেতে পারে, অতিরিক্ত বিশেষায়িত মডিউলের প্রয়োজনীয়তা দূর করে এবং সিস্টেমের নমনীয়তা বৃদ্ধি করে।

মডিউলটি বিস্তৃত পরিমাপ এবং ইনপুট প্রকার সমর্থন করে, যার মধ্যে রয়েছে:

• ভোল্টেজ সেন্সিং: 0…10 V DC বা -10…+10 V DC
• কারেন্ট সেন্সিং: 0…20 mA বা 4…20 mA
• তাপমাত্রা পরিমাপ: প্ল্যাটিনাম (Pt100, Pt1000) এবং নিকেল (Ni1000) রেজিস্ট্যান্স থার্মোমিটারের সাথে সামঞ্জস্যপূর্ণ, 2-ওয়্যার এবং 3-ওয়্যার উভয় কনফিগারেশন সমর্থন করে
• ডিজিটাল ইনপুট কার্যকারিতা: প্রয়োজন অনুযায়ী ডিজিটাল ইনপুট হিসাবে কনফিগার করা যায়

বৈদ্যুতিক বিচ্ছিন্নতার ক্ষেত্রে, মডিউলের ইনপুট সার্কিটগুলি মডিউলের অন্যান্য ইলেকট্রনিক উপাদান থেকে বৈদ্যুতিকভাবে বিচ্ছিন্ন করা হয়, যা হস্তক্ষেপের বিরুদ্ধে সুরক্ষা নিশ্চিত করে। এটা মনে রাখা উচিত যে মডিউলের মধ্যে পৃথক চ্যানেলের মধ্যে কোনো সম্ভাব্য বিচ্ছিন্নতা নেই।

III. সামঞ্জস্যতা এবং অ্যাপ্লিকেশন সুযোগ

AI 723F বিভিন্ন শিল্প নিয়ন্ত্রণ সেটআপ জুড়ে নমনীয় স্থাপনার জন্য ডিজাইন করা হয়েছে, যার মধ্যে সামঞ্জস্যতা রয়েছে:

• PROFIBUS রিমোট I/O সিস্টেম (একটি PROFIBUS Slave হিসাবে কাজ করে)
• ABB AC 700F এবং AC 900F কন্ট্রোলারের সাথে সরাসরি I/O ইন্টিগ্রেশন
• সর্বোত্তম অপারেশনের জন্য TU 715 F বা TU 716F টার্মিনাল ইউনিটের সাথে যুক্ত করা প্রয়োজন

এর মাল্টি-ফাংশনাল ডিজাইন এটিকে বিভিন্ন শিল্প পরিস্থিতিতে উপযুক্ত করে তোলে যেখানে এনালগ সিগন্যালের (ভোল্টেজ, কারেন্ট, তাপমাত্রা) সঠিক পরিমাপ এবং সংগ্রহ প্রক্রিয়া নিয়ন্ত্রণ এবং পর্যবেক্ষণের জন্য গুরুত্বপূর্ণ।

IV. প্রযুক্তিগত ও ভৌত বৈশিষ্ট্য

4.1 বৈদ্যুতিক কর্মক্ষমতা

• চ্যানেলের প্রকার: এনালগ ইনপুট (AI)
• মোট ইনপুট চ্যানেল: 16
• রেজোলিউশন: 12 বিট + চিহ্ন
• সমর্থিত ইনপুট সিগন্যাল: ±10 V, 0/4–20 mA, 24 VDC, Pt100, Pt1000, Ni1000

4.2 ভৌত মাত্রা ও ওজন

• নেট গভীরতা/দৈর্ঘ্য: 54 মিমি
• নেট উচ্চতা: 76 মিমি
• নেট প্রস্থ: 67.5 মিমি
• নেট ওজন: 0.15 কেজি

4.3 অর্ডারিং ও কাস্টমস তথ্য

• HS কোড: 853890 (বৈদ্যুতিক যন্ত্রপাতি এবং সরঞ্জামের যন্ত্রাংশ; শিরোনাম 8535, 8536, বা 8537-এর যন্ত্রাংশের জন্য)
• কাস্টমস ট্যারিফ নম্বর: 85389099

V. পরিবেশগত সম্মতি

• RoHS সম্মতি: EU নির্দেশিকা 2011/65/EU এবং এর সংশোধনী 2015/863 (22 জুলাই, 2019 তারিখের) মেনে চলে
• WEEE বিভাগ: বিভাগ 5 – ছোট সরঞ্জাম (কোনো বাহ্যিক মাত্রা 50 সেন্টিমিটার অতিক্রম করে না)
