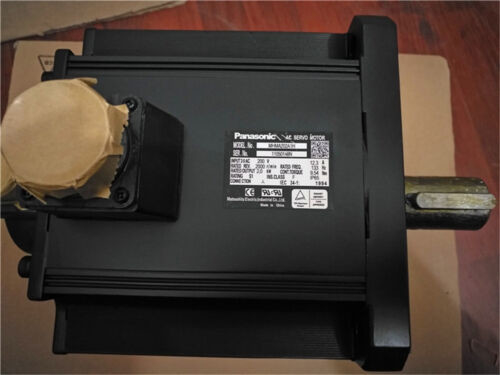

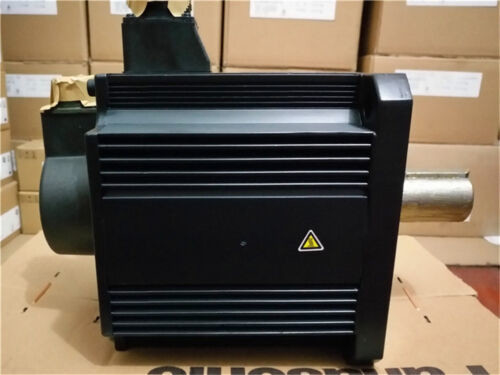

Panasonic 2000R/Min 4.0KW Minas AC Servo Motor 133Hz MHMA402A1G
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | জাপান |
| পরিচিতিমুলক নাম: | Panasonic |
| সাক্ষ্যদান: | CE |
| মডেল নম্বার: | MHMA402A1G |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 |
|---|---|
| মূল্য: | contact |
| প্যাকেজিং বিবরণ: | নতুন এবং আসল |
| ডেলিভারি সময়: | 3-5 দিন |
| পরিশোধের শর্ত: | টি/টি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল |
| যোগানের ক্ষমতা: | 500 |
|
বিস্তারিত তথ্য |
|||
| ব্র্যান্ড: | প্যানাসোনিক | মডেল নম্বার: | MHMA402A1G |
|---|---|---|---|
| ইনপুট: | 30AC 200V 23.4A | REV রেট করা হয়েছে: | 2000r/মিনিট |
| রিটেড আউটপুট: | 4.0KW | রেটেড ফ্রিকোয়েন্সি: | 133Hz |
| বিশেষভাবে তুলে ধরা: | Panasonic Minas AC servo motor 4.0KW,Industrial servo motor 2000R/Min,MHMA402A1G servo motor 133Hz |
||
পণ্যের বর্ণনা
Panasonic 2000R/Min 4.0KW Minas AC Servo Motor 133Hz MHMA402A1G
স্পেসিফিকেশন
ইনপুট নিয়ন্ত্রণ করুন
(1) সার্ভো অন ইনপুট
(2) অ্যালার্ম পরিষ্কার ইনপুট
(3) সুইচ ইনপুট লাভ
(4) ইতিবাচক দিক ড্রাইভ ইনপুট বাধা দেয়
(5) নেতিবাচক দিক ড্রাইভ ইনপুট বাধা
(6) জোরপূর্বক অ্যালার্ম ইনপুট
(7) জড়তা অনুপাত সুইচ ইনপুট
আউটপুট নিয়ন্ত্রণ করুন
(1) সার্ভো-এলার্ম আউটপুট
(2) সার্ভো প্রস্তুত আউটপুট
(3) বহিরাগত ব্রেক বন্ধ আউটপুট
(4) গতির আউটপুট
(5) টর্ক ইন-লিমিট আউটপুট
(6) শূন্য গতি সনাক্তকরণ আউটপুট
(7) সতর্কতা আউটপুট
(8) অ্যালার্ম পরিষ্কার বৈশিষ্ট্য আউটপুট
(9) স্থিতি আউটপুট সার্ভো
অবস্থান নিয়ন্ত্রণ
ইনপুট নিয়ন্ত্রণ করুন
(1) বিচ্যুতি কাউন্টার পরিষ্কার ইনপুট
(2) কমান্ড পালস ইনপুট ইনহিবিট
(3) কমান্ড বিভাগ/গুণ সুইচ ইনপুট
(4) অ্যান্টি-ভাইব্রেশন সুইচ ইনপুট
(5) টর্ক সীমা সুইচ ইনপুট
(6) নিয়ন্ত্রণ মোড সুইচ ইনপুট
আউটপুট নিয়ন্ত্রণ করুন
(1) ইন-পজিশন আউটপুট
(2) অবস্থান কমান্ড অন/অফ আউটপুট
স্পন্দন
ইনপুট
সর্বোচ্চকমান্ড পালস ফ্রিকোয়েন্সি
500 kpps (Optocoupler ইন্টারফেস), 8 Mpps (লাইন রিসিভার ইনপুট ব্যবহার করার সময় 4 দ্বারা গুণ করা হয়)
ইনপুট পালস সংকেত বিন্যাস
ডিফারেনশিয়াল ইনপুট।প্যারামিটার দ্বারা নির্বাচনযোগ্য।
([1]ধনাত্মক/নেতিবাচক পালস [2]A/B চতুর্ভুজ [3]পালস/দিকনির্দেশ)
ইলেকট্রনিক গিয়ার
(এর ভাগ/গুণ
কমান্ড পালস)
প্রযোজ্য স্কেলিং অনুপাত: 1/1000 বার থেকে 8000 বার
1 - 2 30 এর যেকোনো মান উভয় লব (যা এনকোডার রেজোলিউশনের সাথে মিলে যায়) এবং হর (যা মোটর বিপ্লব প্রতি কমান্ড পালস রেজোলিউশনের সাথে মিলে যায়) উভয়ের জন্য সেট করা যেতে পারে, তবে সংমিশ্রণটি উপরে দেখানো সীমার মধ্যে হতে হবে।
মসৃণ ফিল্টার
প্রাথমিক বিলম্ব ফিল্টার বা FIR টাইপ ফিল্টার কমান্ড ইনপুটের সাথে মানিয়ে নেওয়া যায়
এনালগ
ইনপুট
টর্ক লিমিট কমান্ড ইনপুট
ইতিবাচক এবং নেতিবাচক উভয় দিকের জন্য পৃথক টর্ক সীমা সক্ষম করা হয়েছে।
টর্ক ফিড ফরওয়ার্ড ইনপুট
অ্যানালগ ভোল্টেজ টর্ক ফিড ফরোয়ার্ড ইনপুট হিসাবে ব্যবহার করা যেতে পারে।
দুই-ডিগ্রি-অফ-স্বাধীনতা নিয়ন্ত্রণ
পাওয়া যায়
কম্পন বিরোধী নিয়ন্ত্রণ
পাওয়া যায়
লোড বৈচিত্র দমন ফাংশন
পাওয়া যায়
গতি নিয়ন্ত্রণ
ইনপুট নিয়ন্ত্রণ করুন
(1) অভ্যন্তরীণ কমান্ড বেগ নির্বাচন ইনপুট
(2) গতি শূন্য বাতা ইনপুট
(3) বেগ কমান্ড সাইন ইনপুট
(4) নিয়ন্ত্রণ মোড সুইচ ইনপুট
আউটপুট নিয়ন্ত্রণ করুন
(1) গতির কাকতালীয় আউটপুট
(2) বেগ কমান্ড অন/বন্ধ আউটপুট
এনালগ
ইনপুট
বেগ কমান্ড ইনপুট
এনালগ ভোল্টেজ সহ বেগ কমান্ড ইনপুট সম্ভব।স্কেল সেটিং এবং কমান্ড পোলারিটি প্যারামিটারের উপর নির্ভর করে পরিবর্তিত হয়।(6 V/রেটেড ঘূর্ণন গতি: ডিফল্ট)
টর্ক লিমিট কমান্ড ইনপুট
ইতিবাচক এবং নেতিবাচক উভয় দিকের জন্য পৃথক টর্ক সীমা সক্ষম করা হয়েছে।
টর্ক ফিড ফরওয়ার্ড ইনপুট
অ্যানালগ ভোল্টেজ টর্ক ফিড ফরোয়ার্ড ইনপুট হিসাবে ব্যবহার করা যেতে পারে।
অভ্যন্তরীণ বেগ কমান্ড
কমান্ড ইনপুট দ্বারা অভ্যন্তরীণ 8 গতি স্যুইচ করা সক্ষম হয়।
সফট-স্টার্ট/ডাউন ফাংশন
ত্বরণ এবং হ্রাসের পৃথক সেটআপ সক্ষম করা হয়েছে, 0 s থেকে 10 s/ 1000 r/মিনিট।সিগময়েড ত্বরণ/ক্ষয়ও সক্ষম।
গতি শূন্য বাতা
স্পীড জিরো ক্ল্যাম্প ইনপুট সহ অভ্যন্তরীণ বেগ কমান্ড 0 এ ক্ল্যাম্প করা যেতে পারে।
দুই-ডিগ্রি-অফ-স্বাধীনতা নিয়ন্ত্রণ
পাওয়া যায়
টর্ক নিয়ন্ত্রণ
ইনপুট নিয়ন্ত্রণ করুন
স্পীড জিরো ক্ল্যাম্প ইনপুট, টর্ক কমান্ড সাইন ইনপুট, কন্ট্রোল মোড সুইচ ইনপুট।
আউটপুট নিয়ন্ত্রণ করুন
(1) গতির কাকতালীয় আউটপুট
(2) গতি ইন-লিমিট আউটপুট
এনালগ
ইনপুট
টর্ক কমান্ড ইনপুট
এনালগ ভোল্টেজ সহ টর্ক কমান্ড ইনপুট সম্ভব।স্কেল সেটিং এবং কমান্ড পোলারিটি প্যারামিটারের উপর নির্ভর করে পরিবর্তিত হয়।(3 V/রেটেড টর্ক ডিফল্ট)
গতি সীমা ফাংশন
পরামিতি সহ গতি সীমা মান সক্ষম করা হয়েছে।
সম্পূর্ণ বন্ধ নিয়ন্ত্রণ
ইনপুট নিয়ন্ত্রণ করুন
(1) বিচ্যুতি কাউন্টার পরিষ্কার ইনপুট
(2) কমান্ড পালস ইনপুট ইনহিবিট
(3) কমান্ড বিভাগ/গুণ সুইচ ইনপুট
(4) অ্যান্টি-ভাইব্রেশন সুইচ ইনপুট
(5) টর্ক সীমা সুইচ ইনপুট
আউটপুট নিয়ন্ত্রণ করুন
(1) ইন-পজিশন আউটপুট
(2) অবস্থান কমান্ড অন/অফ আউটপুট
স্পন্দন
ইনপুট
সর্বোচ্চকমান্ড পালস ফ্রিকোয়েন্সি
500 kpps (Optocoupler ইন্টারফেস), 8 Mpps (লাইন রিসিভার ইনপুট ব্যবহার করার সময় 4 দ্বারা গুণ করা হয়)
ইনপুট পালস সংকেত বিন্যাস
ডিফারেনশিয়াল ইনপুট।প্যারামিটার দ্বারা নির্বাচনযোগ্য।
([1]ধনাত্মক/নেতিবাচক পালস [2]A/B চতুর্ভুজ [3]পালস/দিকনির্দেশ)
ইলেকট্রনিক গিয়ার
(এর ভাগ/গুণ
কমান্ড পালস)
প্রযোজ্য স্কেলিং অনুপাত: 1/1000 বার থেকে 8000 বার
1 - 2 30 এর যেকোনো মান উভয় লব (যা এনকোডার রেজোলিউশনের সাথে মিলে যায়) এবং হর (যা মোটর বিপ্লব প্রতি কমান্ড পালস রেজোলিউশনের সাথে মিলে যায়) উভয়ের জন্য সেট করা যেতে পারে, তবে সংমিশ্রণটি উপরে দেখানো সীমার মধ্যে হতে হবে।
মসৃণ ফিল্টার
প্রাথমিক বিলম্ব ফিল্টার বা FIR টাইপ ফিল্টার কমান্ড ইনপুটের সাথে মানিয়ে নেওয়া যায়
এনালগ
ইনপুট
টর্ক লিমিট কমান্ড ইনপুট
ইতিবাচক এবং নেতিবাচক উভয় দিকের জন্য পৃথক টর্ক সীমা সক্ষম করা হয়েছে।
টর্ক ফিড ফরওয়ার্ড ইনপুট
অ্যানালগ ভোল্টেজ টর্ক ফিড ফরোয়ার্ড ইনপুট হিসাবে ব্যবহার করা যেতে পারে।
বাহ্যিক স্কেলের পরিসীমা সেট করা হচ্ছে
ভাগ/গুণ
1/40 বার থেকে 1280 বার
যদিও এনকোডার পালস (অঙ্ক) এবং বাহ্যিক স্কেল পালস (হর) এর অনুপাত যথেচ্ছভাবে লবের জন্য 1 থেকে 2 23 এবং হর জন্য 1 থেকে 2 23 রেঞ্জে সেট করা যেতে পারে, এই পণ্যটি ব্যবহার করা উচিত পূর্বোক্ত পরিসীমা।
দুই-ডিগ্রি-অফ-স্বাধীনতা নিয়ন্ত্রণ
পাওয়া যায়
কম্পন বিরোধী নিয়ন্ত্রণ
পাওয়া যায়
সাধারণ
অটো টিউনিং
লোড জড়তা নিয়ন্ত্রণকারী ডিভাইস এবং সেট আপ সমর্থন সফ্টওয়্যার "PANATERM" দ্বারা প্রদত্ত কমান্ড অনুযায়ী অপারেটিং মোটর ড্রাইভিং অবস্থা দ্বারা বাস্তব সময়ে চিহ্নিত করা হয়.লাভ অনমনীয়তা সেটিং অনুযায়ী স্বয়ংক্রিয়ভাবে সেট করা হয়.
এনকোডার ফিডব্যাক পালস বিভাগ
যেকোনো মান সেট আপ সক্ষম করা হয়েছে (এনকোডার ডাল গণনা সর্বাধিক।)
প্রতিরক্ষামূলক ফাংশন
কঠিন ত্রুটি
ওভার-ভোল্টেজ, আন্ডার-ভোল্টেজ, ওভার-স্পিড, ওভার-লোড, ওভার-হিট, ওভার-কারেন্ট এবং
এনকোডার ত্রুটি ইত্যাদি
নরম ত্রুটি
অতিরিক্ত অবস্থান বিচ্যুতি, কমান্ড পালস বিভাজন ত্রুটি, EEPROM ত্রুটি ইত্যাদি।
অ্যালার্ম ডেটা ট্রেস ব্যাক
অ্যালার্ম ডেটার ব্যাক ট্রেসিং উপলব্ধ
বিস্তারিত
| ব্র্যান্ড | প্যানাসনিক |
| মডেল নম্বার | MHMA402A1G |
| ইনপুট | 30AC 200V 23.4A |
| রেট রেভ | 2000R/মিনিট |
| রিটেড আউটপুট | ৪.০ কিলোওয়াট |
| রেট FREQ | 133Hz |
নিম্নলিখিত কিছু ড্রাইভ মডেল, নতুন এবং ব্যবহৃত উভয়ই স্টক করা হয়েছে:
| MSDA3A3A1A | MSDA5A3A1A | MSDA013A1A |
| MSDA023A1A | MSDA043A1A | MSDA083A1A |
| MDDA103A1A | MDDA153A1A | MDDA203A1A |
| MDDA253A1A | MDDA303A1A | MDDA353A1A |
| MSDA403A1A | MSDA503A1A | MSD023A1XXV |
| MSDA083A1XXV | MSD043A1X | MSDA043D1A |
| MQDA043A1A | MUDS043A1A | MUDS023A1A |
| MUDS083A1A | MUMS082A1E0S | MUDS083A1M |
| MUMA012P1T | MUMA022P1T | MUMA042P1T |
| MUMA042P1S | MUMA012P1S | MUMA022P1S |
| MUMS082P1S | MSDA043A1XXV | MSDA013A1XXV |
| MKDET1505P | MLDET2310P | MUMA082P1T |
| MLDET2510P | MKDET1310P | MUMS042A1AOS |
| MSM041A211 | MQMA042A1E | MSMA022P1A |
| MSM042P1B | MSM042AJB | MSM011P1N |
| MQMA022S2P | MSM012AJA | MSM012P1F |
| MDMA152S1C | MSM042AJA | MQMA012C2P |
| MSMA022A1B | MSM021DJE | MSD043A1X |
| MSD043A1XX | MSM042A1A | MSM5AZA1B |
| MUMS012C2U1S | MUMS012A1F0S | MSMZ082A1B |
| MSD013A1XX | MSM012A1A | MSMA012C1A |
| MSDA013D1A | MSMA5AZS1A | MQMA012P1B |
| MSMD042P1T | MUMS022A1B0S | MFM082A1C |
| MQMA042A1E | MSMA022C1A | MSMA022C1E |
