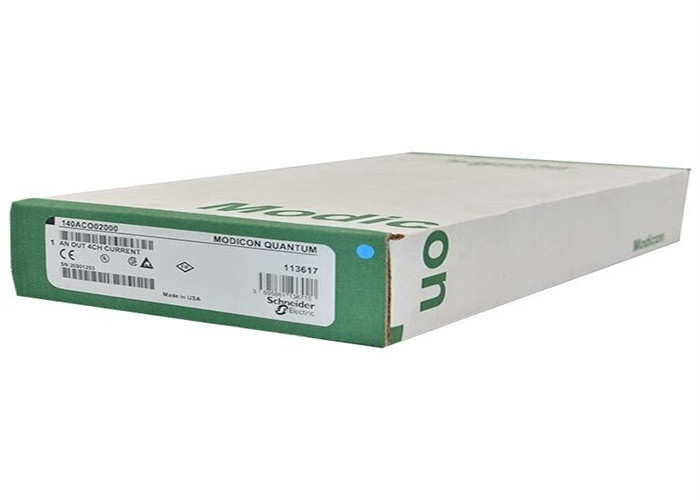

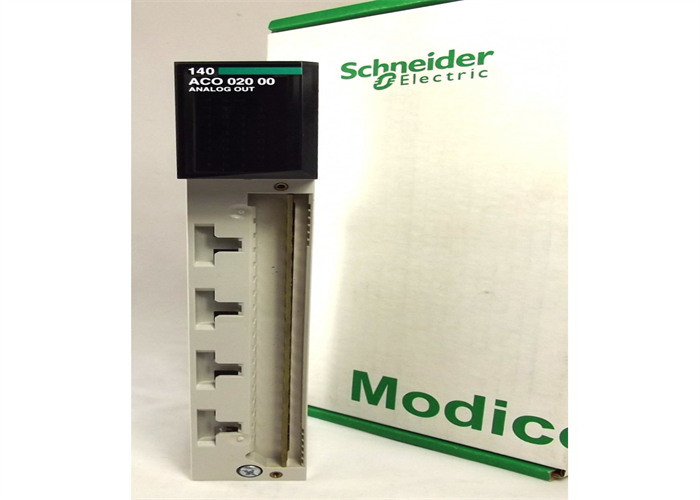

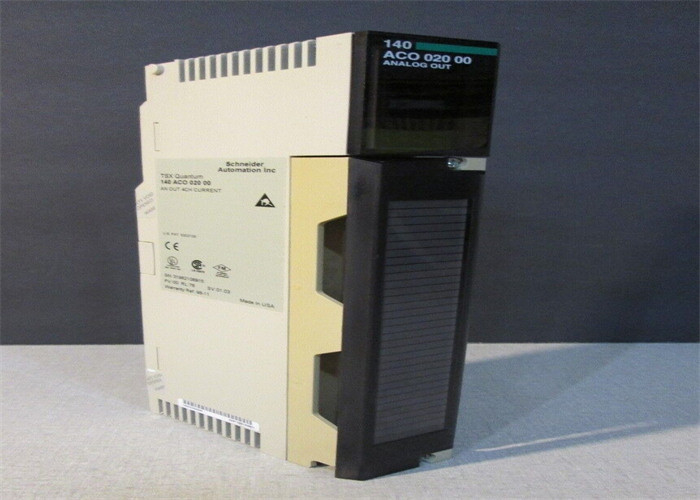

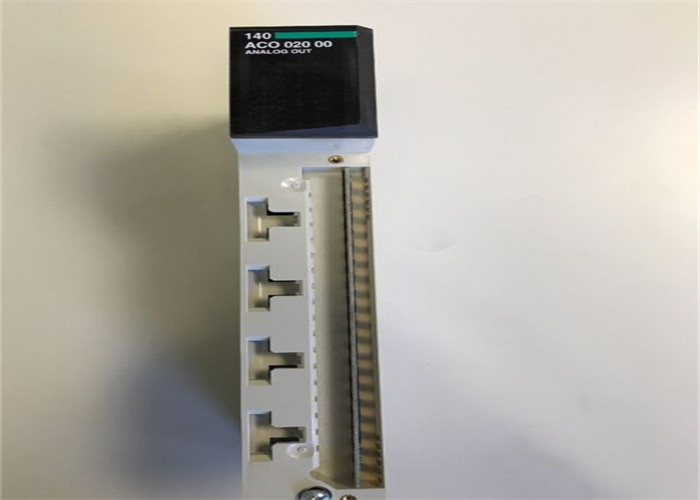

স্নাইডার মোডিকন কোয়ান্টাম পিএলসি 140ACO02000 TSX কোয়ান্টাম অ্যানালগ আউটপুট মডিউল

Schneider Modicon Quantum PLC 140ACO02000 TSX কোয়ান্টাম এনালগ আউটপুট মডিউল

সংক্ষিপ্ত বিবরণ:

• অংশ নম্বর: 140ACO02000
• নির্মাতা: Schneider Electric
• প্রকার: I/O মডিউল
• মডেল নম্বর: 140-ACO-020-00
• পণ্যের ওজন: 0.85 কেজি
• এনালগ আউটপুটের সংখ্যা: 4
• ঠিকানা প্রয়োজনীয়তা: 4 আউটপুট শব্দ
• লুপ ভোল্টেজ: 12...30 V DC
• ভোল্টেজ ড্রপ: 20 mA তে 7...30 V
• এনালগ আউটপুট পরিসীমা: 4...20 mA; 0...4096 গণনা, 12-বিট বাইপোলার কারেন্ট
• পরম নির্ভুলতা ত্রুটি: 25 °C এ সম্পূর্ণ স্কেলের +/- 0.20%
• রৈখিকতা: +/- 1 LSB
• তাপমাত্রা-সম্পর্কিত নির্ভুলতা বিচ্যুতি:
• সর্বোচ্চ: সম্পূর্ণ স্কেলের +/- 0.007%/°C
• স্ট্যান্ডার্ড: সম্পূর্ণ স্কেলের +/- 0.004%/°C
• চ্যানেলের মধ্যে বিচ্ছিন্নতা:1 মিনিটের জন্য 750 V DC 500 V AC (47...63 Hz)
• আপডেট সময়: 3 ms
• সেটলিং টাইম: চূড়ান্ত মানের +/- 0.1% পৌঁছাতে 900 µs
• ত্রুটি সনাক্তকরণ: 4...20 mA পরিসরে ওপেন সার্কিট
• বাস কারেন্ট প্রয়োজনীয়তা: 480 mA
• পাওয়ার ডিসিপেশন: ≤ 5.3 W
• বাহ্যিক পাওয়ার প্রয়োজনীয়তা: 12...30 V
• চিহ্ন: CE

স্থানীয় সংকেত (LED সূচক):

• 4টি লাল LED: চ্যানেল ত্রুটি নির্দেশ করে
• 4টি সবুজ LED: চ্যানেলগুলি সক্রিয় আছে (চালু আছে) তা নির্দেশ করে
• 1টি লাল LED: বাহ্যিক ত্রুটি নির্দেশ করে
• 1টি সবুজ LED: বাস যোগাযোগ সক্রিয় (উপস্থিত) তা নির্দেশ করে

Schneider Electric 140ACO02000 I/O মডিউল

Schneider Electric 140ACO02000 চালু করেছে, একটি I/O মডিউল যা বহুমুখী এনালগ আউটপুট কার্যকারিতা সহ নিয়ন্ত্রণ ব্যবস্থা উন্নত করার জন্য ডিজাইন করা হয়েছে। Schneider Electric-এর শিল্প সমাধানগুলির বিস্তৃত পোর্টফোলিওর অংশ হিসাবে, এই মডিউলটি নির্ভরযোগ্য কর্মক্ষমতা প্রদান করে এবং অটোমেশন কনফিগারেশনে নির্বিঘ্নে একত্রিত হয়।

প্রযুক্তিগত বৈশিষ্ট্য
0.85 কেজি ওজনের, 140ACO02000-এ চারটি এনালগ আউটপুট চ্যানেল রয়েছে যা বিভিন্ন শিল্প চাহিদা মেটাতে পারে। এর জন্য ঠিকানা দেওয়ার জন্য চারটি আউটপুট শব্দ প্রয়োজন, যা দক্ষ সিস্টেম যোগাযোগ নিশ্চিত করে। মডিউলটি 12–30 V DC-এর লুপ ভোল্টেজ পরিসরের মধ্যে কাজ করে, যার ভোল্টেজ ড্রপ 20 mA-তে 7–30 V।

কর্মক্ষমতা পরামিতি
এনালগ আউটপুট পরিসীমা হল 4–20 mA, যা 12-বিট বাইপোলার কারেন্ট নির্ভুলতার সাথে 0–4096-এর গণনা পরিসীমা কভার করে। এটি উচ্চ নির্ভুলতা বজায় রাখে, যার পরম ত্রুটি 25°C-এ সম্পূর্ণ স্কেলের মাত্র ±0.20%। রৈখিকতা ±1 LSB-এর মধ্যে নিশ্চিত করা হয়, যা বিভিন্ন অপারেটিং পরিস্থিতিতে সুনির্দিষ্ট আউটপুট নিশ্চিত করে।

নির্ভরযোগ্যতা এবং নিরাপত্তা বৈশিষ্ট্য
Schneider Electric 140ACO02000-এর নকশার নির্ভরযোগ্যতা এবং নিরাপত্তার উপর জোর দেয়। এটি তাপমাত্রা পরিবর্তনের সাথে ন্যূনতম নির্ভুলতা বিচ্যুতি দেখায়, যা কঠোর পরিবেশে এমনকি ধারাবাহিক কর্মক্ষমতা নিশ্চিত করে। চ্যানেল বিচ্ছিন্নতা 1 মিনিটের জন্য 750 V DC এবং 1 মিনিটের জন্য 500 V AC (47–63 Hz) হিসাবে রেট করা হয়েছে, যা সরঞ্জাম এবং অপারেটর উভয়ের নিরাপত্তা বাড়ায়।

অপারেশনাল দক্ষতা
অপারেশনগুলিকে সুসংহত করতে, মডিউলটি দ্রুত প্রতিক্রিয়া প্রদান করে: মাত্র 3 ms-এর একটি আপডেটের সময় এবং চূড়ান্ত মানের ±0.1% পৌঁছানোর জন্য 900 µs-এর একটি সেটলিং সময়। এটি ত্রুটি সনাক্তকরণ ক্ষমতাও অন্তর্ভুক্ত করে, 4–20 mA পরিসরে ওপেন-সার্কিট অবস্থার সংকেত দেয় যা সময়মত সমস্যা সমাধান এবং রক্ষণাবেক্ষণকে সক্ষম করে।

পাওয়ার ম্যানেজমেন্ট এবং ইন্টিগ্রেশন
মডিউলটি 480 mA-এর একটি বাস কারেন্ট প্রয়োজনীয়তা এবং ≤5.3 W-এর পাওয়ার ডিসিপেশন সহ কাজ করে, যা দক্ষ শক্তি ব্যবহার নিশ্চিত করে। এটি বাহ্যিক পাওয়ার উৎসের সাথে সামঞ্জস্যপূর্ণ (12–30 V), যা ইনস্টলেশন এবং পাওয়ার ব্যবস্থাপনায় নমনীয়তা প্রদান করে। CE চিহ্নিতকরণ ইউরোপীয় নিরাপত্তা মানগুলির সাথে সম্মতি নিশ্চিত করে।

ভিজ্যুয়াল সূচক
সহজ পর্যবেক্ষণের জন্য, 140ACO02000-এ স্থানীয় অবস্থার জন্য LED সূচক অন্তর্ভুক্ত রয়েছে। চারটি লাল LED চ্যানেল ত্রুটিগুলি সংকেত দেয়, যেখানে চারটি সবুজ LED সক্রিয় চ্যানেল অপারেশন নির্দেশ করে। অতিরিক্ত সূচকগুলির মধ্যে রয়েছে বাহ্যিক ত্রুটি সতর্কতাগুলির জন্য একটি লাল LED এবং বাস যোগাযোগ নিশ্চিত করার জন্য একটি সবুজ LED, যা সিস্টেম ডায়াগনস্টিকসকে সহজ করে।
