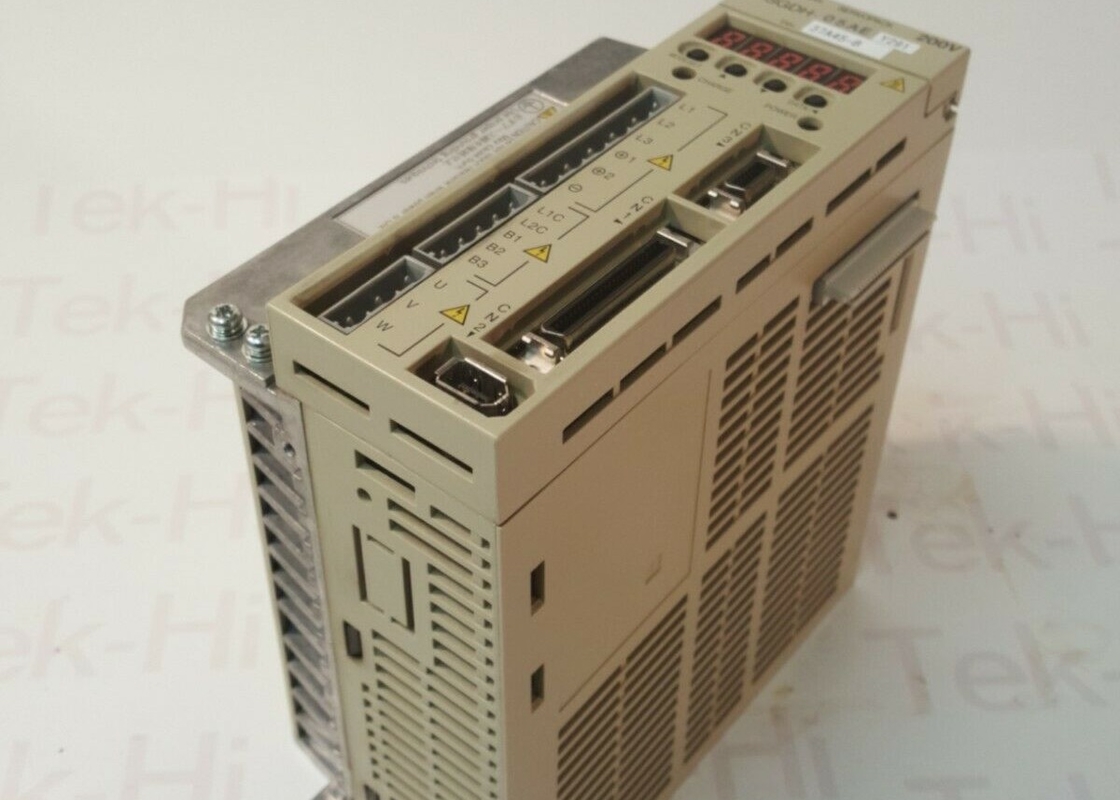

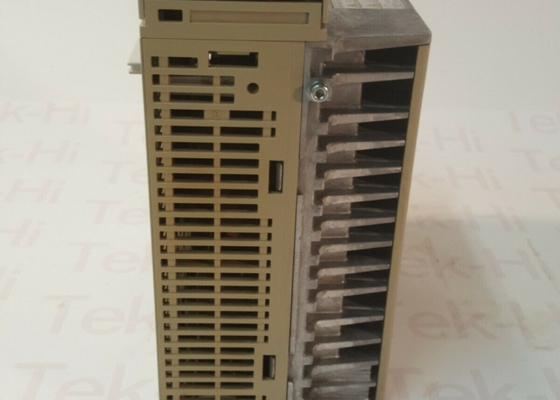

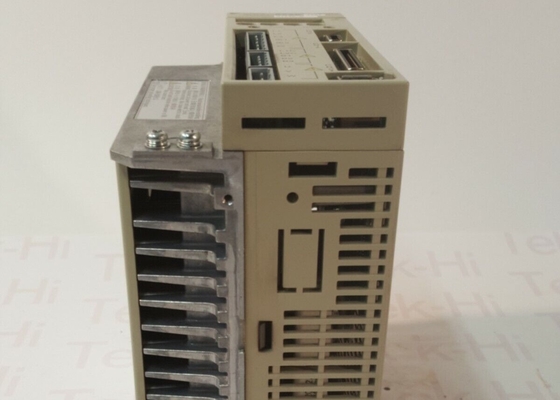

CNC মেশিনিং রোবোটিক্স অটোমেশনের জন্য YASKAWA SGDH-05AE সার্ভো ড্রাইভ অ্যাম্প

ইয়াসকাওয়া এসজিডিএইচ-০৫এই সার্ভোপ্যাক ড্রাইভ ইনপুট-৪.০ এএমপি / ৩ ফেজ / ২০০-২৩০ ভ্যাক / ৫০/৬০ এইচজেড আউটপুট-০.৬৭ এইচপি / ৩.৮ এএমপি / ৩ ফেজ

আরো তথ্য:

Σ-II সিরিজ SGDH SERVOPACK ড্রাইভ মডিউল SGDH-05AE হল একটি সার্ভো এম্প্লিফায়ার যা Yaskawa দ্বারা প্রযোজ্য সার্ভো মোটর মডিউলগুলির সাথে ব্যবহারের জন্য তৈরি করা হয়।SGDH-05AE মডিউলটি একটি তিন-ফেজ 200 ভি SERVOPACK মডিউল যা সিএনসি মেশিনিংয়ের মতো ক্ষেত্রে ব্যবহার করা যেতে পারে, রোবোটিক্স, অটোমেশন এবং অন্যান্য ক্ষেত্রে।

SGDH-05AE এর বৈশিষ্ট্য

ইয়াসকাওয়া সার্ভো প্যাক SGDH-05AE এর পাওয়ার সাপ্লাই এবং পাওয়ার ক্ষতি

ইয়াসকাওয়া এসজিডিএইচ -05 এএই মডিউলটি একটি তিন-ফেজ 200 ভি সার্ভোপ্যাক ইউনিট যা একটি এসি ইনপুট তিন-ফেজ 200-230 ভি 50 / 60 হার্টজ 4 এ ইউনিট রয়েছে। এই ইউনিটের জন্য এসি আউটপুট 3 ফেজ 0- 230 ভি, 0- 300 হার্টজ, 3.8 এ,এবং ০এই ড্রাইভ ইউনিটের পরিবেশগত অপারেটিং তাপমাত্রা 0-55°

তিন-ফেজ 200 ভোল্ট ড্রাইভ মডিউলের জন্য প্রধান সার্কিট পাওয়ার ক্ষতির নাম 27 W এবং মোট পাওয়ার ক্ষতির নাম 54 W।

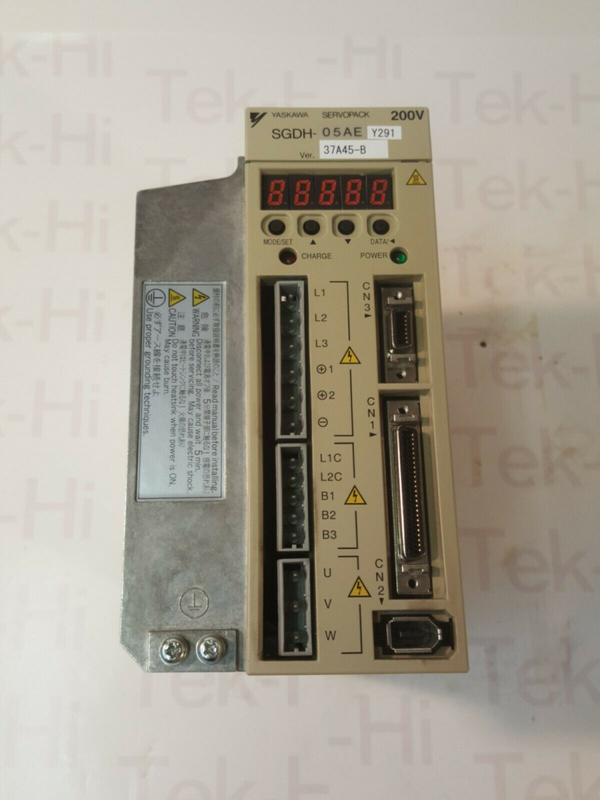

ইয়াসকাওয়া SGDH-05AE ড্রাইভ ইউনিটের সামনের উপরের ডানদিকে একটি CN5 অ্যানালগ মনিটর সংযোগকারী রয়েছে। CN5 অ্যানালগ মনিটর সংযোগকারীর নীচে প্যানেল প্রদর্শন রয়েছে।সার্ভো প্যাক এর প্যানেল প্রদর্শন একটি 5-অঙ্কের, 7-বিভাগ এলইডি। প্যানেল ডিসপ্লে SERVOPACK SGDH-05AE এর বিভিন্ন দিক প্রদর্শন করতে ব্যবহৃত হয়। এটি প্যারামিটার ইনপুট যখন অবস্থা, অ্যালার্ম অবস্থা, এবং অন্যান্য মান প্রদর্শন করে।প্যানেল প্রদর্শন প্যানেল অপারেটর মধ্যে অবস্থিত যা এছাড়াও প্যানেল কী যা পরামিতি সেট করার জন্য ব্যবহার করা হয় ধারণ করে.

প্যানেল অপারেটরের নীচে অবস্থিত দুটি সূচক হল চার্জ সূচক এবং পাওয়ার ON সূচক। প্রধান সার্কিট পাওয়ার সাপ্লাই চালু থাকলে চার্জ সূচকটি জ্বলে।এটি প্রধান সার্কিট পাওয়ার সাপ্লাই ক্যাপাসিটর একটি চার্জ রাখে যতদিন চালু থাকা অব্যাহত. মনে রাখবেন যে চার্জ ইউনিটের মধ্যে থাকা অবস্থায় পাওয়ার সাপ্লাই সংযোগ বিচ্ছিন্ন হতে পারে। যতক্ষণ চার্জ সূচক চালু থাকে ততক্ষণ ইয়াসকাওয়া সার্ভোপ্যাক এসজিডিএইচ -05 এই ড্রাইভ ইউনিট স্পর্শ করা বিপজ্জনক।

পুনরুদ্ধার প্রতিরোধক এবং SGDH-05AE SERVOPACK

পুনরুদ্ধার প্রতিরোধক মডিউলটি SGDH-05AE SERVOPACK এর সাথে কাজ করতে পারে। পুনরুদ্ধার প্রতিরোধকটি ইয়াসকাওয়া SGDH-05AE মডিউলে অভ্যন্তরীণভাবে বা বাহ্যিকভাবে মাউন্ট করা হয়।

সার্ভো এমপি সাইডে ফিরে আসা শক্তি যখন সার্ভো মোটর জেনারেটর মোডে কাজ করে তখন পুনর্জন্ম শক্তি হিসাবে বর্ণনা করা হয়। পুনর্জন্ম শক্তি কীভাবে শোষিত হয়?এটি মসৃণকরণ ক্যাপাসিটার চার্জ দ্বারা শোষিত হয়যখন ক্যাপাসিটর তার চার্জিং সীমা অতিক্রম করে, তখন পুনর্জন্ম প্রতিরোধক পুনর্জন্ম ক্ষমতা হ্রাস করে।

Yaskawa সার্ভো মোটর পুনর্জন্ম মোডে চালিত হয় এমন শর্তগুলি কী কী? তিনটি এলাকা হলঃ

-অ্যাক্সিলারেশন/ডিসপ্লেসমেন্ট প্রক্রিয়ার সময় থামার জন্য হ্রাস করা

- উল্লম্ব অক্ষের উপর লোড সঙ্গে

- লোড পাশ থেকে চালিত সার্ভো মোটর সঙ্গে অবিচ্ছিন্ন অপারেশন সময়

সার্ভো এম্পের অন্তর্নির্মিত পুনরুদ্ধার প্রতিরোধকটি কেবল স্বল্পমেয়াদী অপারেশনের জন্য ব্যবহৃত হয় যেমন হ্রাস বন্ধের সময়কাল। এটি নেতিবাচক লোডের অধীনে পরিচালিত হতে পারে না।একটি বহিরাগত পুনরুদ্ধার প্রতিরোধক ইনস্টল করা উচিত যখন পুনরুদ্ধার ক্ষমতা servoamp এর প্রসেসিং ক্ষমতা জন্য খুব বড়.
