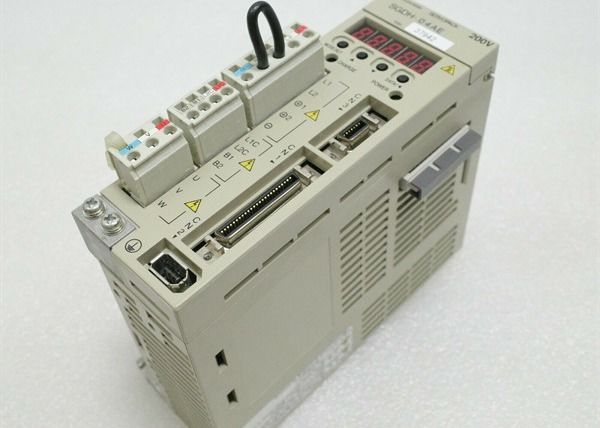

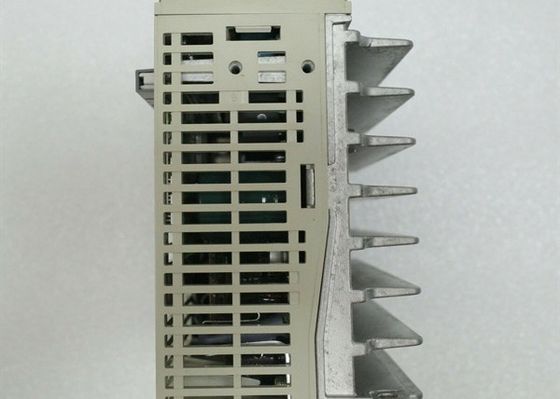

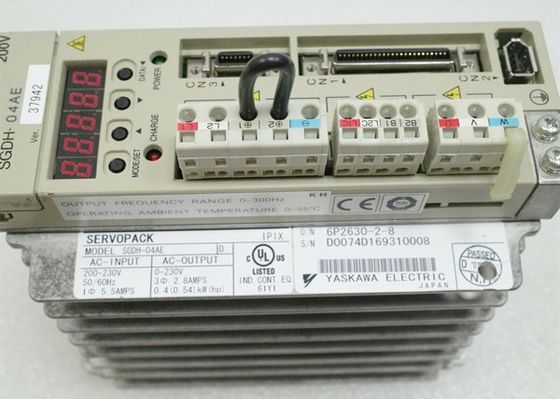

YASKAWA SGDH-04AE ইন্ডাস্ট্রিয়াল সার্ভো ড্রাইভ 200-230 VAC 50 / 60 Hz 30 Watts - 55 Kw

YASKAWA SGDH-04AE SERVO DRIVE 200-230 VAC 50/60 HZ 30 WATTS থেকে 55 KW ইনপুট ভোল্টেজ 110 230 এবং 480, নতুন ORIGINAL।

আরো তথ্য:


এসি সার্ভো মোটর SGDH-04AE তাদের সিগমা II সার্ভো মোটর মডিউলগুলির জন্য ইয়াসকাওয়া দ্বারা উত্পাদিত হয়। এসজিডিএইচ সার্ভোপ্যাক গতি নিয়ন্ত্রণ সহ সার্ভো সিস্টেমের বেশ কয়েকটি দিক নিয়ন্ত্রণ করে,অবস্থান এবং টর্কসার্ভো প্যাকটিতে ডিজিটাল অপারেটরের ক্ষমতা রয়েছে।

বৈশিষ্ট্য

গতি নিয়ন্ত্রণের জন্য, ইয়াসকাওয়া সার্ভো মডিউল SGDH-04AE ভোল্টেজ গতির জন্য অ্যানালগ রেফারেন্স। অবস্থান নিয়ন্ত্রণ ইমপ্লাস ট্রেন অবস্থান রেফারেন্সের মাধ্যমে অর্জন করা হয়।পজিশন কন্ট্রোল পালস রেফারেন্স দিয়ে করা হয়টর্ক নিয়ন্ত্রণ অ্যানালগ রেফারেন্স মাধ্যমে, অ্যানালগ ভোল্টেজ টর্ক রেফারেন্স গ্রহণ করা হয়।

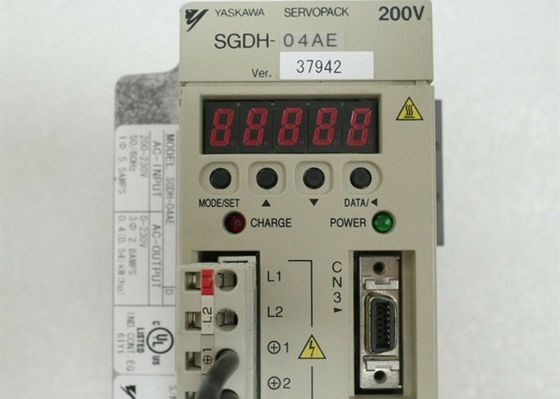

অন্তর্নির্মিত ডিজিটাল অপারেটর একটি প্যানেল সূচক এবং সুইচ উভয় ইউনিট সামনে অবস্থিত ব্যবহার করে। ডিজিটাল অপারেটর বিভিন্ন ফাংশন জন্য ব্যবহার করা হয়। এটি পরামিতি সেটিং জন্য ব্যবহৃত হয়,রেফারেন্সিং অপারেশন, এবং এটি একটি অবস্থা প্রদর্শন দেখায়.

সার্ভো প্যাকটিতে বেশ কয়েকটি মূল ফাংশন রয়েছে। রিসেট কী টিপলে সার্ভো অ্যালার্মটি পুনরায় সেট হবে। ডিএসপিএল / সেট কীটি স্থিতি প্রদর্শন মোড নির্বাচন করতে ব্যবহৃত হয়।এটি এছাড়াও সহায়ক ফাংশন মোড পাশাপাশি পরামিতি সেটিং মোড এবং মনিটর মোড প্রদর্শন করে. এটি আপনার প্যারামিটার সেট করার সময় ডেটা নির্বাচন করার জন্য আপনি যে কী টিপবেন তাও। পরবর্তীটি হ'ল DATA/ENTER কী যা প্রতিটি প্যারামিটার সেট করতে ব্যবহৃত হয়। এটি প্রতিটি প্যারামিটারের মান সেট করার জন্যও কী।মান পরিবর্তন / JOG কী একটি আপ কার্সার এবং একটি নিচে কার্সার হয় সেট মান বৃদ্ধি বা হ্রাস করতে ব্যবহার করা হয়. উপরে কার্সার কী JOG অপারেশনে এগিয়ে শুরু করতে ব্যবহৃত হয়। নিচে কার্সার JOG অপারেশনে বিপরীত শুরু করতে চাপানো হয়। সংখ্যা নির্বাচন কী ডান এবং বাম কার্সার নির্বাচন আছে।ডিজিট নির্বাচন কী চাপুন, সংখ্যা ঝলকানি এবং আপনি সঠিক সংখ্যা নির্বাচন করতে ডান এবং বাম কার্সার ব্যবহার করতে পারেন। শেষ কী হল SVON কী। এটি ডিজিটাল অপারেটর সঙ্গে JOG অপারেশন সঞ্চালন করতে ব্যবহৃত হয়।


সুবিধা

ইয়াসকাওয়া সার্ভো মোটর এমন একটি যন্ত্র যা কয়েকটি জিনিস করে। এটি একটি নির্দিষ্ট অবস্থানে একটি বস্তু খুঁজে পেতে সক্ষম। এটি একটি নির্দিষ্ট গতিতে চলতে সক্ষম।

SGDH-04AE কিভাবে ব্যবহার করবেনঃ

গতি নিয়ন্ত্রণের জন্য একটি হোস্ট কন্ট্রোলার একটি অবস্থান নিয়ন্ত্রণ লুপ গঠন করে এবং অবস্থান রেফারেন্সটি অবস্থান সম্পর্কে একটি ফিডব্যাক সংকেতের সাথে তুলনা করে এবং গতির রেফারেন্স তথ্য সার্ভো প্যাকেটে প্রেরণ করে।তারপর হোস্ট নিয়ন্ত্রণ ছেড়ে দেয়, এবং সার্ভো প্যাক নিয়ন্ত্রণ প্রক্রিয়াকরণ গ্রহণ করে। সার্ভো প্যাক থেকে ইমপ্লান্স তথ্য গ্রহণ করার সময় হোস্ট সার্ভো প্যাকের কাছে টর্ক নিয়ন্ত্রণের জন্য একটি টর্ক রেফারেন্স প্রেরণ করে।এটি অবস্থান নিরীক্ষণের জন্য তথ্য ব্যবহার করে. অবস্থান নিয়ন্ত্রণের জন্য, সার্ভো প্যাকটি অবস্থান নিয়ন্ত্রণ করতে হোস্ট কন্ট্রোলার থেকে একটি অবস্থান রেফারেন্স (পলস ট্রেন) পায়। হোস্ট কন্ট্রোলারের সাথে সংযোগ করার জন্য, একটি সিএন 1 সংযোগকারী প্রয়োজন।
