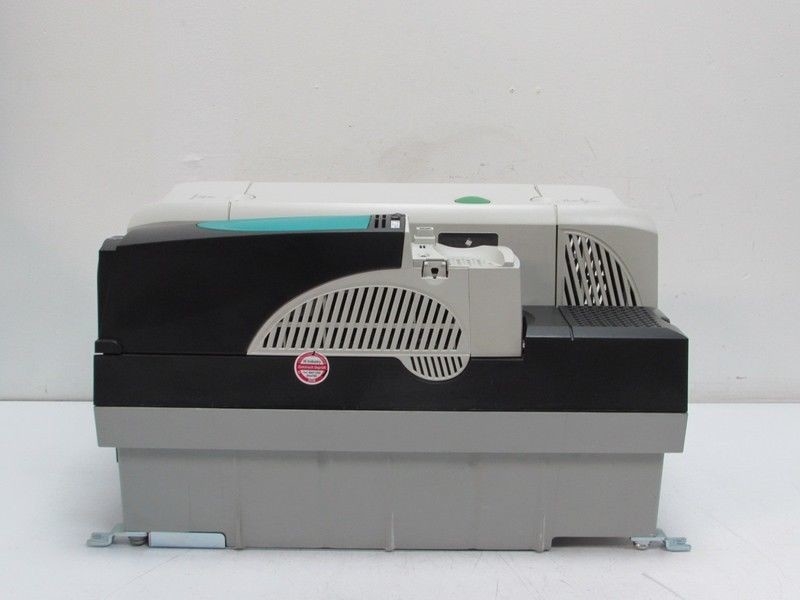

ইমারসন SP4402 পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ নিয়ন্ত্রণ কৌশল ইউনিড্রাইভ SP 60HP 45kW 400VAC

EMERSON SP4402 কন্ট্রোল টেকনিকস ইউনিড্রাইভ এসপি - ৬৬ পাউন্ড, ৬০ এইচপি, ৪৫ কিলোওয়াট, ৮৩ এএমপি, ৪০০ ভোল্ট এসি, নতুন অরিজিনাল।

আরো তথ্য:

SP4402 400 V, ডুয়াল রেটেড ড্রাইভটি এসি ড্রাইভগুলির UNIdrive লাইনের জন্য কন্ট্রোল টেকনিকস দ্বারা উত্পাদিত হয়। স্বাভাবিক কাজের জন্য অ্যাপ্লিকেশনটি স্ব-ভেন্টিলেটেড ইন্ডাকশন মোটর ব্যবহার করে,কম ওভারলোডের জন্য সক্ষম হতে হবে, এবং কম গতিতে ব্যবহৃত হলে পূর্ণ টর্ক প্রয়োজন হবে না।

ভারী দায়িত্বের জন্য, অ্যাপ্লিকেশন ধ্রুবক টর্ক প্রয়োজন বা উচ্চ ওভারলোড করতে সক্ষম হতে হবে, কম গতিতে পূর্ণ টর্ক প্রয়োজন। ভারী দায়িত্ব, যা ডিফল্ট,তাপ সুরক্ষা ইনডাকশন মোটর এবং সার্ভো মোটর উভয় রক্ষা করার জন্য সেট করা হয়.


বৈশিষ্ট্য

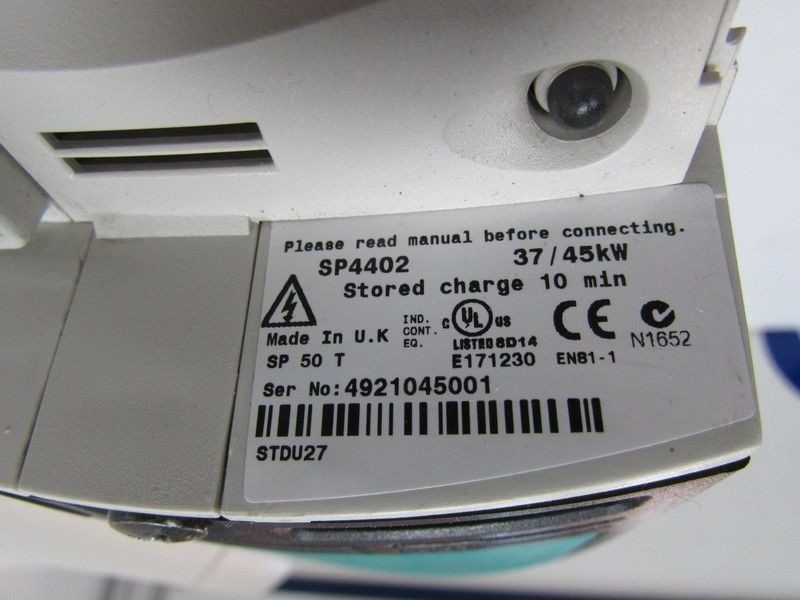

কন্ট্রোল টেকনিকস SP4402 400 ভোল্ট (380V থেকে 480V ±10%) ড্রাইভ মডিউলের স্বাভাবিক শুল্ক সর্বোচ্চ অবিচ্ছিন্ন আউটপুট 83 A। 400 V এ স্বাভাবিক শুল্ক নামমাত্র শক্তি 45 kW।460 ভোল্ট এ মোটর এর স্বাভাবিক কাজের নামমাত্র শক্তি 60 hpSP4402 এর জন্য স্বাভাবিক শীর্ষ বর্তমান 91A।

ভারী দায়িত্বের জন্য, ইউনিড্রাইভের সর্বাধিক অবিচ্ছিন্ন আউটপুট বর্তমান 74 এ। ভারী দায়িত্বের জন্য খোলা লুপের শিখর বর্তমান 111 এ, এবং ভারী দায়িত্বের জন্য বন্ধ লুপের শিখর বর্তমান 129.5 এ।৪০০ ভোল্টের নামমাত্র শক্তি ৩৭ কিলোওয়াট এবং ভারী কাজের মোডে ৪৬০ ভোল্টের মোটর শক্তি ৬০ এইচপি.

কন্ট্রোল টেকনিক্স এসপি৪৪০২ এর উপরের বাম দিকে এসি সরবরাহ সংযোগ রয়েছে। এসি সরবরাহ সংযোগের পাশে, ডানদিকে, ডিসি সরবরাহ সংযোগ রয়েছে।অভ্যন্তরীণ EMC ফিল্টার এসি সরবরাহ সংযোগ অধীনে হয়.

ইউনিড্রাইভ এসপি৪৪০২ এর সামনের নীচের বৈশিষ্ট্যগুলি হ'ল মোটর সংযোগকারী এবং ব্রেক প্রতিরোধক। তারা যথাক্রমে বাম সামনের এবং মাঝখানে রয়েছে,নিম্ন ভোল্টেজ ডিসি মোড সক্রিয় এলাকা দ্বারা অনুসরণ করা যা সামনের ডানদিকে অবস্থিত.


উপকারিতা:

কন্ট্রোল টেকনিকস SP4402 সর্বোত্তম পারফরম্যান্সের জন্য বিকল্প মডিউল ব্যবহার করে। SP4402 ইউনিড্রাইভের জন্য উপলব্ধ বিকল্প মডিউলগুলির মধ্যে বেশ কয়েকটি রঙ-কোডেড সমাধান মডিউল অন্তর্ভুক্ত রয়েছে।পাঁচটি ফিডব্যাক বিকল্প মডিউল আছে, সাতটি অটোমেশন I / O সম্প্রসারণ মডিউল, অটোমেশনের জন্য 5 টি অ্যাপ্লিকেশন মডিউল এবং নয়টি ফিল্ডবাস সমাধান মডিউল। SP4402 এর কীপ্যাড বিকল্পও রয়েছে।

দ্রষ্টব্যঃ
কন্ট্রোল টেকনিকস এসপি৪৪০২ একটি ঘরের মধ্যে ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে। কয়েকটি মাউন্ট অপশনগুলির মধ্যে আইপি৫৪ স্ট্যান্ডার্ড বা মাধ্যমে প্যানেল মাউন্ট অন্তর্ভুক্ত রয়েছে।ইনস্টল করার সময় বিবেচনা করা বৈশিষ্ট্যগুলি হল ঘরের আকার এবং বিন্যাস, বিকল্প সমাধান মডিউল মাউন্ট এবং কিভাবে এটি ঘরের মধ্যে মাউন্ট করা হবে, টর্ক সেটিংস, এবং অবশেষে টার্মিনালের অবস্থান।SP4402 এর আইপি রেটিং ড্রাইভের ইনস্টলেশনের উপর নির্ভর করে.

ইনস্টলেশনের জন্য বিবেচনা করা উচিত এমন সুরক্ষা রয়েছে যার মধ্যে ড্রাইভ ইনস্টলেশন এলাকায় আর্দ্রতা স্তর অন্তর্ভুক্ত রয়েছে। এর মধ্যে স্প্রেিং এবং ড্রপিং ওয়াটার এবং কনডেনসেশন অন্তর্ভুক্ত রয়েছে।আরেকটি বিবেচ্য বিষয় হ'ল বৈদ্যুতিকভাবে পরিবাহী উপকরণ বা ধুলোযুক্ত অঞ্চলগুলির সাথে দূষণ যা ফ্যানের শীতল করার ক্ষমতাকে হ্রাস করতে পারেএটি এমন জায়গায় ইনস্টল করা উচিত নয় যেখানে সম্ভাব্যভাবে বায়ু প্রবাহ বা ক্ষয়কারী গ্যাসের সংস্পর্শে আসতে পারে।কন্ট্রোল টেকনিক্স ড্রাইভ ব্যবহারকারীর ম্যানুয়াল নির্দিষ্ট পরিসীমা মধ্যে ব্যবহার করা উচিত এবং সংরক্ষণ করা.
