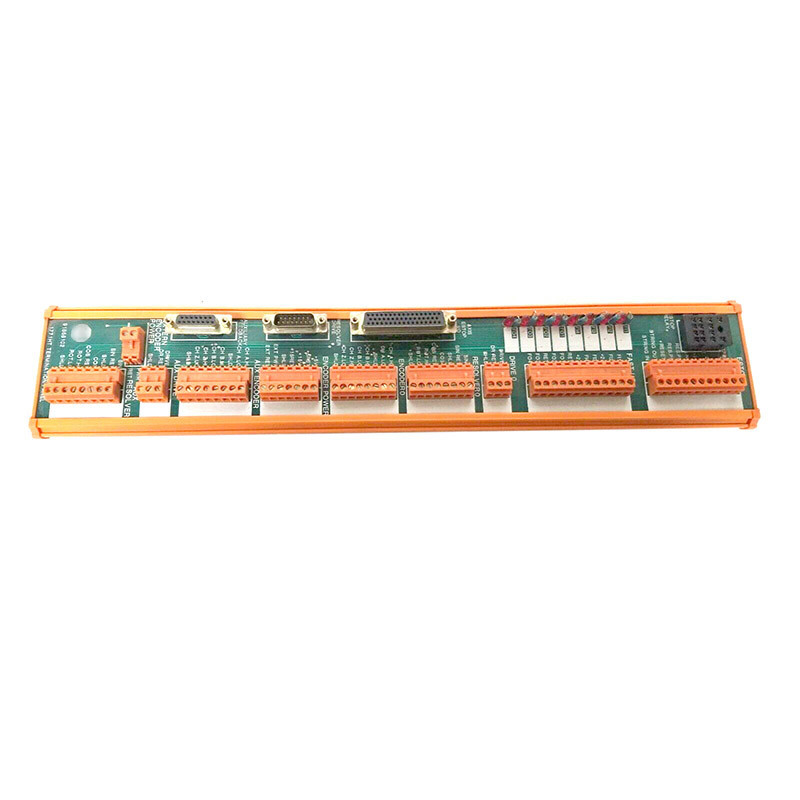

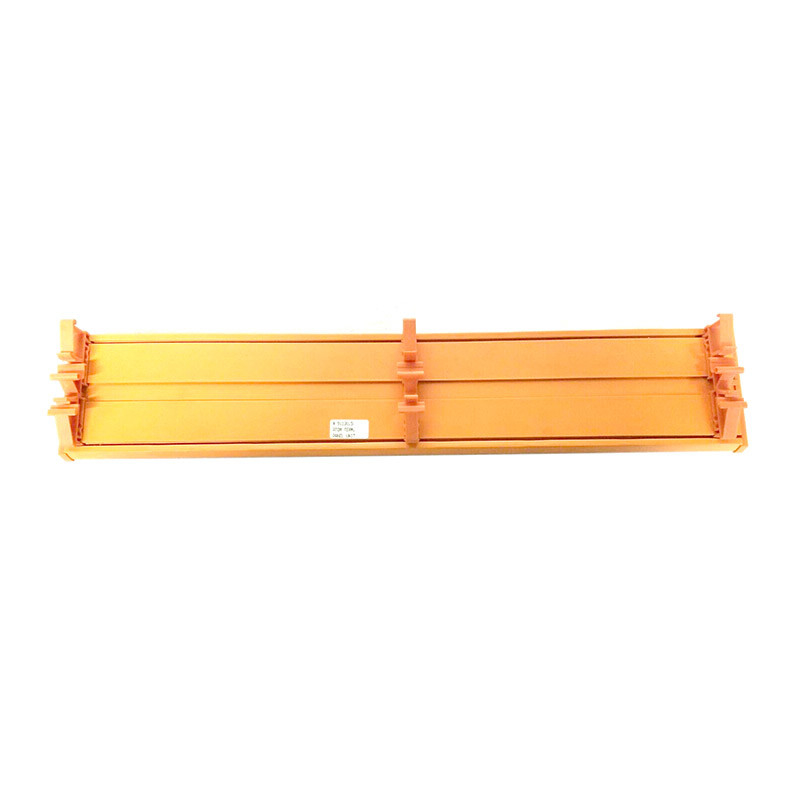

স্ক্রু সংযোগকারী টার্মিনেশন প্যানেল মডিউল PLC 5 অ্যালেন ব্র্যাডলি 1771-HT

1771-এইচটি টার্মিনেশন প্যানেল মডিউলটি পিএলসি 5 পণ্য লাইনের অংশ হিসাবে অ্যালেন-ব্র্যাডলি/রকওয়েল অটোমেশন দ্বারা তৈরি করা হয়েছে।অ্যালেন-ব্র্যাডলি 1771-এইচটি টার্মিনেশন প্যানেল মডিউল হল একটি সাধারণ কন্ট্রোলার মডিউল যা বিশেষভাবে অ্যালেন-ব্র্যাডলি IMC 12X সিরিজের মোশন কন্ট্রোলারগুলির সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে।ই-স্টপ স্ট্রিং, ফিডব্যাক ডিভাইস, ড্রাইভ এবং দ্রুত ইনপুট এবং আউটপুট, সেইসাথে ই-স্টপ, পুশবাটন রিসেট করার সময় প্রতিটি সার্ভো কন্ট্রোলার মডিউল (SCM)-এর জন্য একটি টার্মিনেশন প্যানেল ব্যবহার করা হয়।এই টার্মিনেশন প্যানেল হল একটি বিকল্প যা IMC 120 সিস্টেমের সাথে সংযোগ ও সমস্যা সমাধানের একটি সুবিধাজনক উপায় প্রদান করে।1771-HT মডিউলের কিছু প্রধান বৈশিষ্ট্যের মধ্যে রয়েছে সার্ভো কন্ট্রোলার থেকে তারের জন্য ডি-শেল সংযোগকারীর পাশাপাশি সমাধানকারী উত্তেজনা মডিউল।এটি ব্যবহারকারীর ডিভাইসে তারের জন্য প্লাগেবল স্ক্রু টাইপ সংযোগকারীর বৈশিষ্ট্যও রয়েছে।

অ্যালেন-ব্র্যাডলি 1771-HT টার্মিনেশন প্যানেল দ্রুত I/O LED এর সাথে আসে যা FI1 থেকে FI4 লেবেলযুক্ত 4টি দ্রুত ইনপুট এবং দ্রুত আউটপুট FO1 থেকে FO4 এর অবস্থা নির্দেশ করে।এটিতে ই-স্টপ ফাংশনগুলির জন্য একটি সকেটেড অনবোর্ড রিলে রয়েছে যা ড্রাইভগুলি এবং ব্যবহারকারীদের ডেইজি-চেইনে একটি ই-স্টপ স্ট্রিং-এ 3টি সার্ভো কন্ট্রোলারকে সংযুক্ত করার অনুমতি দেওয়ার জন্য রিলে পরিচিতি সরবরাহ করে।অতিরিক্তভাবে, এনকোডারগুলির জন্য আলাদা প্লাগযোগ্য সংযোগকারীগুলি প্রদান করা হয়েছে সেইসাথে রিসোলভারগুলি ব্যবহারকারীদেরকে সমাধানকারী বা এনকোডার সিস্টেমে সমাপ্তি প্যানেল ব্যবহার করতে সক্ষম করার জন্য।1771-HT টার্মিনেশন মডিউল বিকল্পটি ব্যবহার করার সময়, RS-232 কমিউনিকেশন পোর্ট এবং ইউজার সাইড পাওয়ার ব্যতীত সমস্ত ব্যবহারকারীর সংযোগগুলি টার্মিনেশন প্যানেলের মাধ্যমে রুট করা হয়।সমস্ত সংযোগ বোর্ডে মনোনীত করা হয়.
