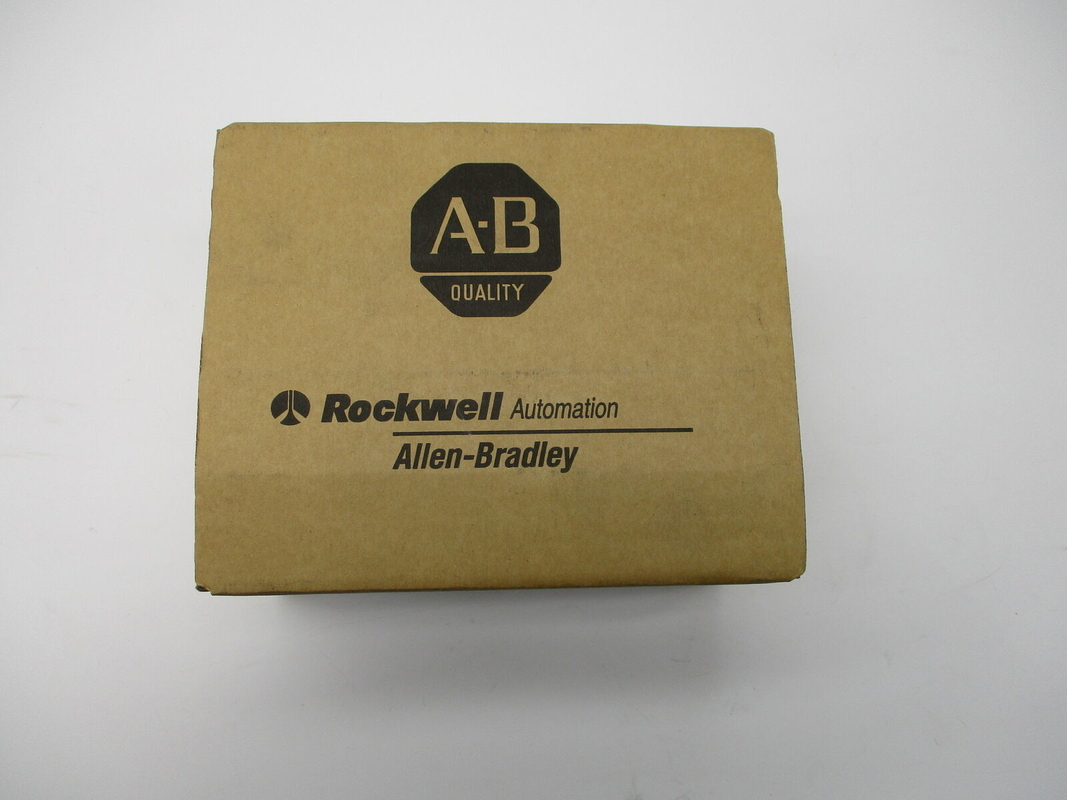

85-265VAC কমপ্যাক্ট লজিক্স পাওয়ার সাপ্লাই 2.0A 8W অ্যালেন ব্র্যাডলি 1769-PA4

অ্যালেন-ব্র্যাডলি ১৭৬৯-পিএ৪ একটি কমপ্যাক্ট লজিক্স আই/ও পাওয়ার সাপ্লাই। এটি কমপ্যাক্ট লজিক্স ১৭৬৯-এল৩এক্স প্রসেসর, কন্ট্রোলার,এবং এর সাথে সংযুক্ত I/O মডিউল. 1769-PA4 এর প্রতিটি পাশে সর্বোচ্চ 16 টি মডিউল এক পাওয়ার সাপ্লাইয়ের জন্য 8 টি পর্যন্ত মডিউল সংযুক্ত করা যেতে পারে। এই পাওয়ার সাপ্লাই 5 ভোল্ট ডিসিতে 4A বর্তমান বা 24 ভোল্ট ডিসিতে 2A সরবরাহ করে।এই মডিউলটি ২.76 x 3.43 x 4.65 ইঞ্চি এবং ওজন প্রায় 630 গ্রাম (1.39 পাউন্ড) । এই পাওয়ার সাপ্লাইটি ডিআইএন রেল বা প্যানেল মাউন্ট সমর্থন করে।এটি একটি ইন্টিগ্রেটেড ফিউজ সঙ্গে একটি খোলা শৈলী ঘরের আছে যে অংশ সংখ্যা Littelfuse 02183 সঙ্গে প্রতিস্থাপনযোগ্য.15 এমএক্সপি অথবা উইকম্যান ১৯১৯৫৩ ফিউজ।
১৭৬৯-পিএ৪-এর উপাদানগুলির মধ্যে রয়েছে একটি বাস লিভার যার মধ্যে রয়েছে একটি লকিং ফাংশন, এলইডি স্ট্যাটাস ইন্ডিকেটর, একটি সনাক্তকরণ লেবেল সহ একটি পাওয়ার সাপ্লাই দরজা,উভয় চলনশীল এবং স্থিতিশীল বাস সংযোগকারী (পুরুষ এবং মহিলা পিন সহ), একটি নাম প্লেট লেবেল, উপরের এবং নীচের জিহ্বা এবং গ্রোভ স্লট, উপরের এবং নীচের DIN রেল লক, আঙুল-নিরাপদ কভার সঙ্গে একটি টার্মিনাল ব্লক, এবং প্রতিস্থাপনযোগ্য ফিউজ জন্য একটি হাউজিং কভার।
এই পাওয়ার সাপ্লাইটির ইনপুট ফ্রিকোয়েন্সি পরিসীমা 47 থেকে 63 হার্টজ পর্যন্ত একটি ইনপুট ফ্রিকোয়েন্সি পরিসীমা জুড়ে 85 থেকে 265 ভোল্ট এবং 170-265 VAC এর একটি নির্বাচনযোগ্য ইনপুট ভোল্টেজ পরিসীমা রয়েছে।এর শক্তি খরচ প্রায় 200 ভিএ 120 ভোল্ট এসি এবং 240 ভিএ 240 ভোল্ট এসি এ এবং এর সর্বোচ্চ ইনরশ বর্তমান 132 ভোল্ট এসি এ 25 এম্পায়ার. 1769-PA4 5 ভোল্ট ডিসি এ 4 Amps বর্তমান ক্ষমতা এবং 24 ভোল্ট ডিসি এ 2 Amps এক, 120 থেকে 220 ভোল্ট এসি একটি নামমাত্র ইনপুট ভোল্টেজ, 18 ওয়াট একটি ওয়াট,এবং 24 ভোল্ট DC এর একটি আউটপুট ভোল্টেজএটির বিচ্ছিন্নতা ভোল্টেজ সিস্টেমে এসি পাওয়ার ইনপুট থেকে 265 ভোল্ট এ অবিচ্ছিন্ন।

অংশ নম্বর 1769-PA4 সহ অ্যালেন-ব্রেডলি পণ্যটি একটি কমপ্যাক্টলগিক্স উপাদান যা একটি I / O পাওয়ার সাপ্লাই হিসাবে কাজ করে।এই কমপ্যাক্টলগিক্স I/O পাওয়ার সাপ্লাই ব্যাকপ্লেন পাওয়ার যা 1769 কমপ্যাক্ট I/O মডিউলগুলিতে বিতরণ করা হয়এই পাওয়ার সাপ্লাই ইউনিটের উভয় দিক থেকে মডিউলগুলিকে শক্তি সরবরাহ করতে সক্ষম।কমপ্যাক্ট I/O মডিউলগুলি I/O সম্প্রসারণ পাওয়ার সাপ্লাইয়ের প্রতিটি পাশে ইনস্টল করা যেতে পারে যেখানে মোট 16 টি কমপ্যাক্ট I/O মডিউলগুলির জন্য সর্বোচ্চ আট (8) মডিউল ইনস্টল করা যেতে পারে.

এই পাওয়ার সাপ্লাই 85 থেকে 265V AC বা 170 বা 265V AC এর একটি নির্বাচনযোগ্য ভোল্টেজ ইনপুট পরিসীমা বৈশিষ্ট্য। পাওয়ার সাপ্লাই শক্তি আগে,মডিউলের ক্ষতি রোধ করতে সঠিক নির্বাচনটি সক্রিয় করা হয়েছে তা নিশ্চিত করুনএই পাওয়ার সাপ্লাই কম্পোনেন্টের নামমাত্র বর্তমান আউটপুট ৪.০ এ ৫ ভিডিসি এবং ২.০ এ ২৪ ভিডিসি।এই পাওয়ার সাপ্লাই একটি কমপ্যাক্ট লজিক্স সমাবেশের ইনস্টলেশনের জন্য সামঞ্জস্যপূর্ণ যা একটি উচ্চ সংখ্যক বিচ্ছিন্ন আউটপুট এবং অ্যানালগ মডিউলগুলির সাথে.

এই পাওয়ার সাপ্লাই একটি অভ্যন্তরীণ ফিউজ দিয়ে ইনস্টল করা হয়। এই ফিউজটি উইকম্যান 19195-3.15A বা লিটলফুজ 02153.15MXP অংশ নম্বরগুলির সাথে প্রতিস্থাপিত হতে পারে।

একটি কমপ্যাক্ট লজিক্স সমাবেশ নির্মাণে পাওয়ার সাপ্লাই পরিকল্পনা অপরিহার্য কারণ এটি পাওয়ার সাপ্লাইটি পাওয়ার সাপ্লাই দূরত্ব রেটিং প্রয়োজনীয়তার দ্বারা রেফারেন্স করা মডিউল।একটি বৈধ CompactLogix কনফিগারেশন বজায় রাখার জন্য এই মডিউল প্রয়োজনীয়তা অনুসরণ করা আবশ্যকপ্রসেসর এবং যোগাযোগ মডিউল সহ, কোন মডিউল নির্দিষ্ট পাওয়ার সাপ্লাই দূরত্ব অতিক্রম করতে পারবে না।

এই পাওয়ার সাপ্লাই মডিউলটি প্রোগ্রামিং সফটওয়্যার যেমন RSLogix 5000 বা Studio 5000 Logix Designer প্রোগ্রামিং সফটওয়্যারেও কনফিগার করা হয়।
