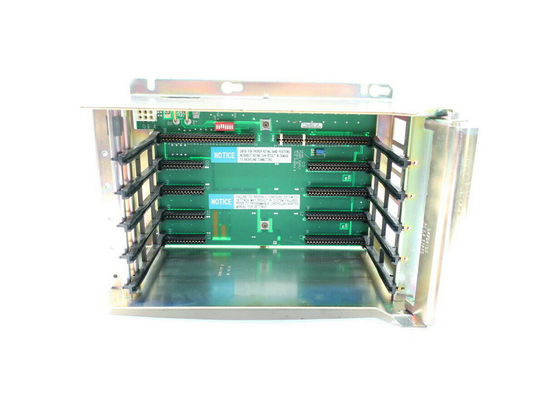

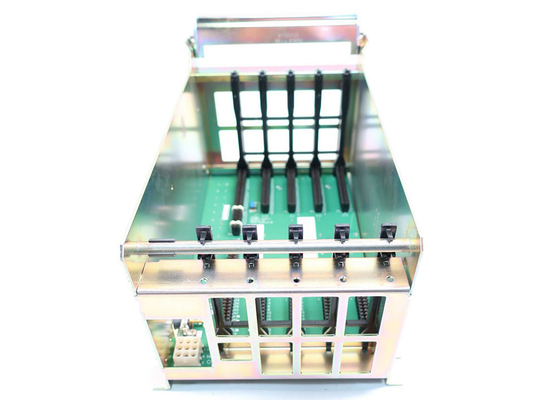

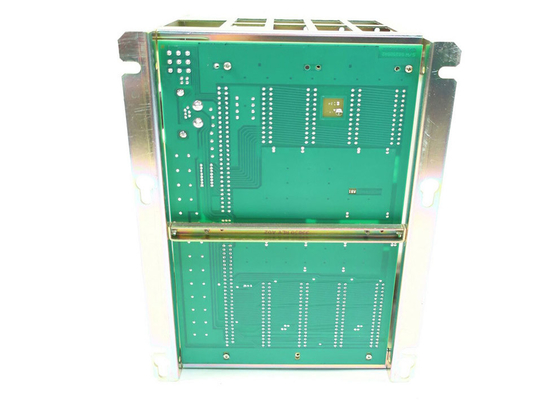

অ্যালেন-ব্র্যাডলি 1771-এ 1 বি, পিএলসি 5 আই/ও চ্যাসিস, 4 স্লট, 16 অ্যাম্পিয়ার
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | আমেরিকা |
| পরিচিতিমুলক নাম: | AB |
| মডেল নম্বার: | 1771-A1B |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | মূল বাক্সে নতুন |
| ডেলিভারি সময়: | 5-8 কার্য দিবস |
| পরিশোধের শর্ত: | টি / টি |
| যোগানের ক্ষমতা: | 100 |
|
বিস্তারিত তথ্য |
|||
| ব্র্যান্ড: | আব | মডেল: | 1771-A1B |
|---|---|---|---|
| মডিউল টাইপ: | I/O চ্যাসিস | মডিউল I/O স্লটের সংখ্যা: | 4 স্লট |
| সর্বোচ্চ ব্যাকপ্লেন কারেন্ট (5 ভোল্ট ডিসিতে): | 16 অ্যাম্পিয়ার | মাউন্ট টাইপ: | অস্ত্রোপচার |
| কম্পন: | 2 গ্রাম (10-500 হার্টজে) | অবস্থান: | একা একা |
| বিশেষভাবে তুলে ধরা: | PLC বিচ্ছিন্ন রিলে আউটপুট মডিউল,48VDC ডিজিটাল I O মডিউল,PLCs পজিটিভ লজিক আউটপুট মডিউল |
||
পণ্যের বর্ণনা
AB 1771-A1B, PLC 5 I/O চ্যাসি, 4 স্লট, 16 এম্পের
১৭৭১-এ১বি-র প্রযুক্তিগত বিবরণী
| নির্মাতা | রকওয়েল অটোমেশন |
| ব্র্যান্ড | এ বি |
| পার্ট নম্বর/ক্যাটালগ নম্বর। | ১৭৭১-এ১বি |
| মডিউল প্রকার | আই/ও চ্যাসি |
| মডিউল I/O স্লট সংখ্যা | ৪টি স্লট |
| সর্বাধিক ব্যাকপ্লেন কারেন্ট (৫ ভোল্ট ডিসিতে) | ১৬ এম্পিয়ার |
| মাউন্টের ধরন | পিছনের প্যানেল |
| ঘরের ধরন | উন্মুক্ত শৈলী |
| অপারেটিং শক | ১৫ গ্রাম |
| অপারেটিং শক | ৩০ গ্রাম |
| কম্পন | ২ গ্রাম (১০-৫০০ হার্টজ) |
| মাত্রা | 12.4 x 7.6 x 9.0 ইঞ্চি (315 x 193 x 229 মিমি) |
| ওজন | 8.0 পাউন্ড (3.6 কেজি) |
| অবস্থান | একাকী |
| মাত্রা | 3.5 x 6.5 x 2.0 ইঞ্চি (89 x 165 x 51 মিমি) |
প্রায় ১৭৭১-এ১বি
1771-A1B একটি AB PLC-5 চ্যাসি.
AB 1771-A1B চ্যাসি প্রতিটি AB PLC-5 প্রোগ্রামযোগ্য কন্ট্রোলার সিস্টেমের মেরুদণ্ড।এই চ্যাসি বিভিন্ন I/O মডিউল এবং নিয়ামক বা I/O অ্যাডাপ্টার মডিউলের মধ্যে একটি যোগাযোগ পথ প্রদান করে. ১৭৭১-এ১বি হল প্রসেসর, পাওয়ার সাপ্লাই মডিউল, রিমোট এবং এক্সটেন্ডেড-লোকাল I/O অ্যাডাপ্টার মডিউল এবং I/O মডিউলগুলির জন্য একটি ইউনিভার্সাল এবং কম্প্যাক্ট কেস।
১৭৭১-এ১বি চ্যাসিতে বিভিন্ন মডিউল মাউন্ট করার জন্য ৪টি স্লট রয়েছে। ১৭৭১-এ১বি চ্যাসির সবচেয়ে বাম স্লটটি প্রসেসর বা অ্যাডাপ্টার মডিউলের জন্য সংরক্ষিত।চ্যাসিতে অন্যান্য স্লট যোগাযোগ মডিউল সঙ্গে সামঞ্জস্যপূর্ণ, I / O মডিউল, এবং পাওয়ার সাপ্লাই মডিউল. এটি প্রতিটি PLC-5/1771 মডিউল জন্য সামঞ্জস্যতা টেবিল অনুসরণ করা গুরুত্বপূর্ণ। দয়া করে মনে রাখবেন 1771-A1B সিরিজ বি অংশ। পাওয়ার সাপ্লাই 1771-P1, -P2,-P7 এবং -PS7 1771-A1B চ্যাসির বাম পাশের প্লেটে মাউন্ট করা যেতে পারে.
১৭৭১-এ১বি চ্যাসি প্যানেল মাউন্ট ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে। ১৭৭১-এ১বি চ্যাসি ২ থেকে ৪ এম্পিয়ার সরবরাহ করে এমন ইন্টিগ্রেটেড পাওয়ার সাপ্লাই সহ প্রসেসরগুলির মাধ্যমে শক্তি গ্রহণ করতে পারে,পাওয়ার সাপ্লাই মডিউল যা ৩ থেকে ৮ এম্পিয়ার সরবরাহ করে, এবং বাহ্যিক পাওয়ার সাপ্লাই যা 6.5 থেকে 16 এমপি সরবরাহ করে।
১৭৭১-এ১বি-র জন্য সর্বাধিক ব্যাক-প্লেন বর্তমান ৫ ভোল্ট ডিসিতে কাজ করা ১৬ এম্পিয়ার। ১৭৭১-এ১বি চ্যাসিকে চ্যাসির উপর অবস্থিত গ্রাউন্ডিং স্টাডগুলির মাধ্যমে একটি কেন্দ্রীয় গ্রাউন্ড বাসের সাথে সংযুক্ত করা আবশ্যক।চ্যাসি √ শক্তি সরবরাহ কনফিগারেশন জাম্পার মাধ্যমে কনফিগার করা হয়.
জাম্পারটির দুটি অবস্থান রয়েছেঃ "এন" - বাহ্যিক পাওয়ার সাপ্লাইয়ের অবস্থান এবং "ওয়াই" - ইন্টিগ্রেটেড পাওয়ার সাপ্লাই সহ পাওয়ার সাপ্লাই মডিউল বা প্রসেসরটির অবস্থান।1771-A1B চ্যাসি একই সময়ে একটি পাওয়ার সাপ্লাই মডিউল এবং একটি বহিরাগত পাওয়ার সাপ্লাই দিয়ে চালিত হতে পারে না.
