অ্যালেন-ব্র্যাডলি 1746-IB8 ， SLC 500 ডিজিটাল ডিসি ইনপুট মডিউল 10 ভোল্টেজ রেঞ্জ 10-30 ভোল্ট ডিসি

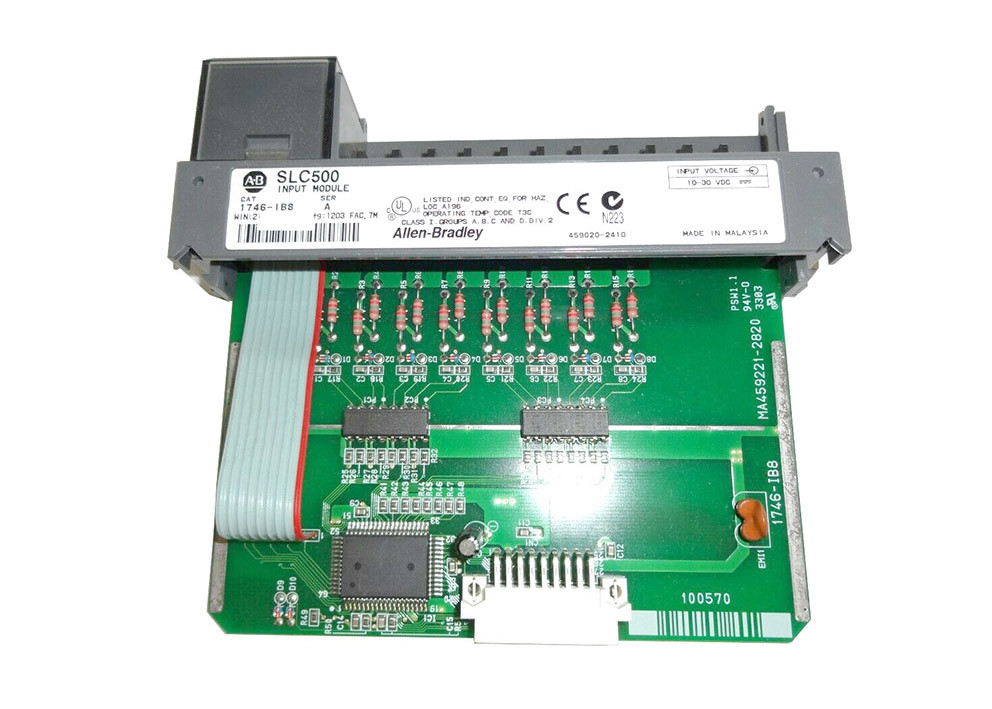

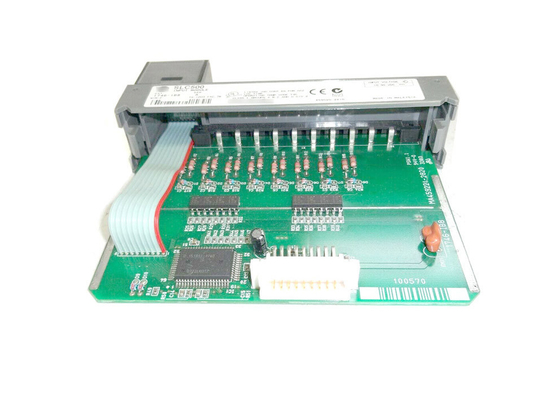

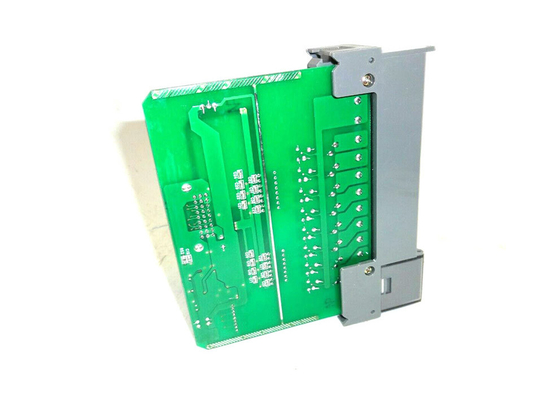

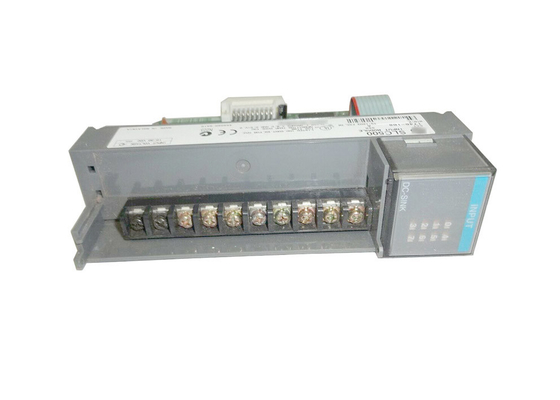

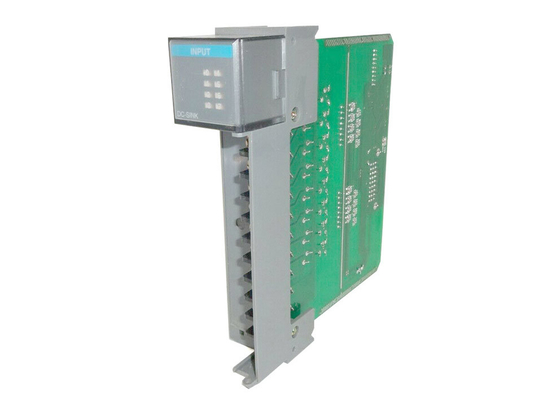

এবি-এর 1746-IB8 এসএলসি 500 ডিজিটাল ডিসি ইনপুট মডিউলটি এসএলসি 500 I/O মডিউল সিরিজের একটি ডিসি ইনপুট মডিউল যাতে আটটি 24V ডিসি কারেন্ট সিঙ্কিং ইনপুট রয়েছে। 1746-IB8-এর কার্যকরী ভোল্টেজ পরিসীমা 10 থেকে 30V ডিসি-এর মধ্যে, যার নামমাত্র ভোল্টেজ 24V ডিসি এবং এটির ব্যাকপ্লেন কারেন্ট 5V ডিসিতে 50mA এবং 24V ডিসিতে 0.0mA।

মডিউলের প্রতিটি ইনপুট পয়েন্টে সর্বাধিক সংকেত বিলম্বের সময় প্রায় 8ms চালু মোডের জন্য এবং 8ms বন্ধ মোডের জন্য, এবং সার্কিটের সর্বাধিক অফ-স্টেট ভোল্টেজ 5.0V ডিসি। 1746-IB8-এর সর্বাধিক অফ-স্টেট কারেন্ট 1mA, এবং কার্যকরী অবস্থায়, এর নামমাত্র ইনপুট কারেন্ট 24V ডিসিতে 8mA।

1746-IB8 মডিউলের প্রতিটি আউটপুট পয়েন্টে সর্বাধিক 0.27W পাওয়ার অপচয় হয় এবং মডিউলের মোট তাপ অপচয় 1.3W, প্রতি ঘন্টায় 4.4 BTU তাপ অপচয় সহ।

এটির ডাইইলেকট্রিক 1500V AC প্রতিরোধ ক্ষমতা রয়েছে এবং যোগাযোগ সার্কিটগুলির মধ্যে 500V-এ এবং ব্যাকপ্লেন-এবং-ইনপুটগুলির মধ্যে 1500V AC-তে পরীক্ষা করা হয়েছে। 1746-IB8 মডিউলের অপারেটিং তাপমাত্রা 0 থেকে 60 °C (32 থেকে 140 °F) এর মধ্যে 5-95% নন-কনডেনসিং আর্দ্রতায়। এটির 57-500Hz-এ 2.5G-এর একটি কার্যকরী কম্পন এবং 30G-এর একটি শক রেটিং রয়েছে। 1746-IB8 UL এবং CE-প্রত্যয়িত এবং একটি NEMA স্ট্যান্ডার্ড ICS 2-230-পরীক্ষিত নয়েজ ইমিউনিটি রয়েছে।
