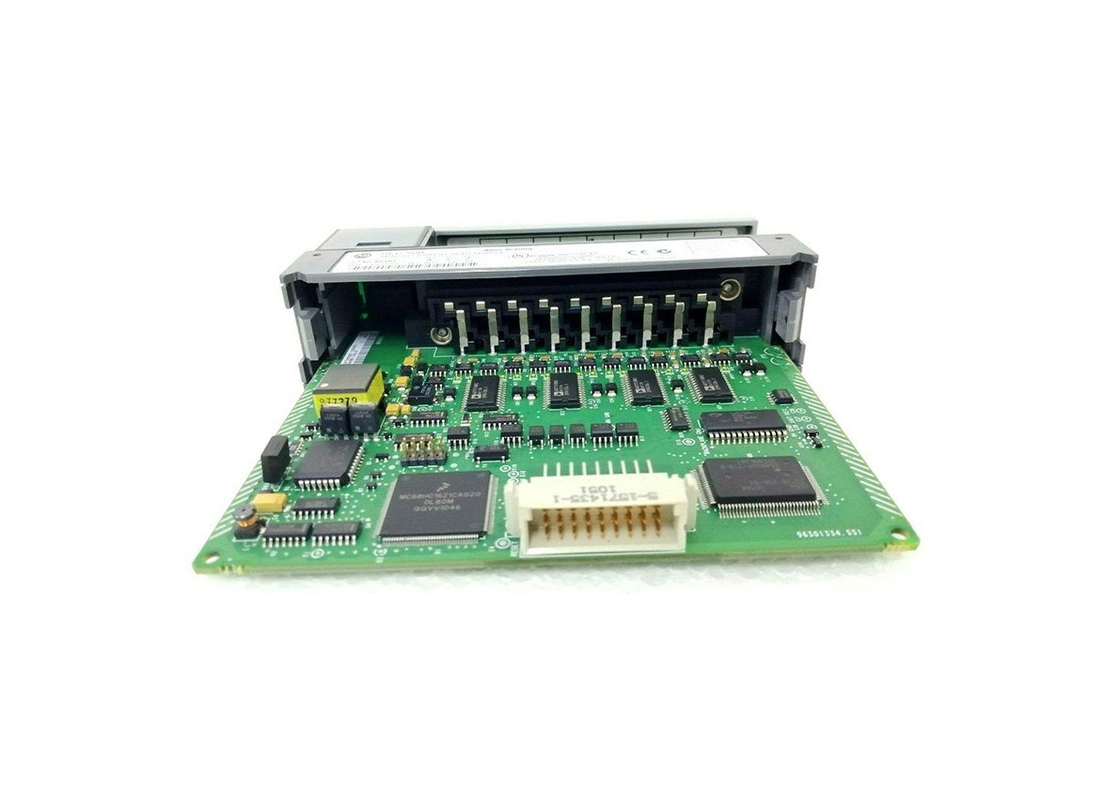

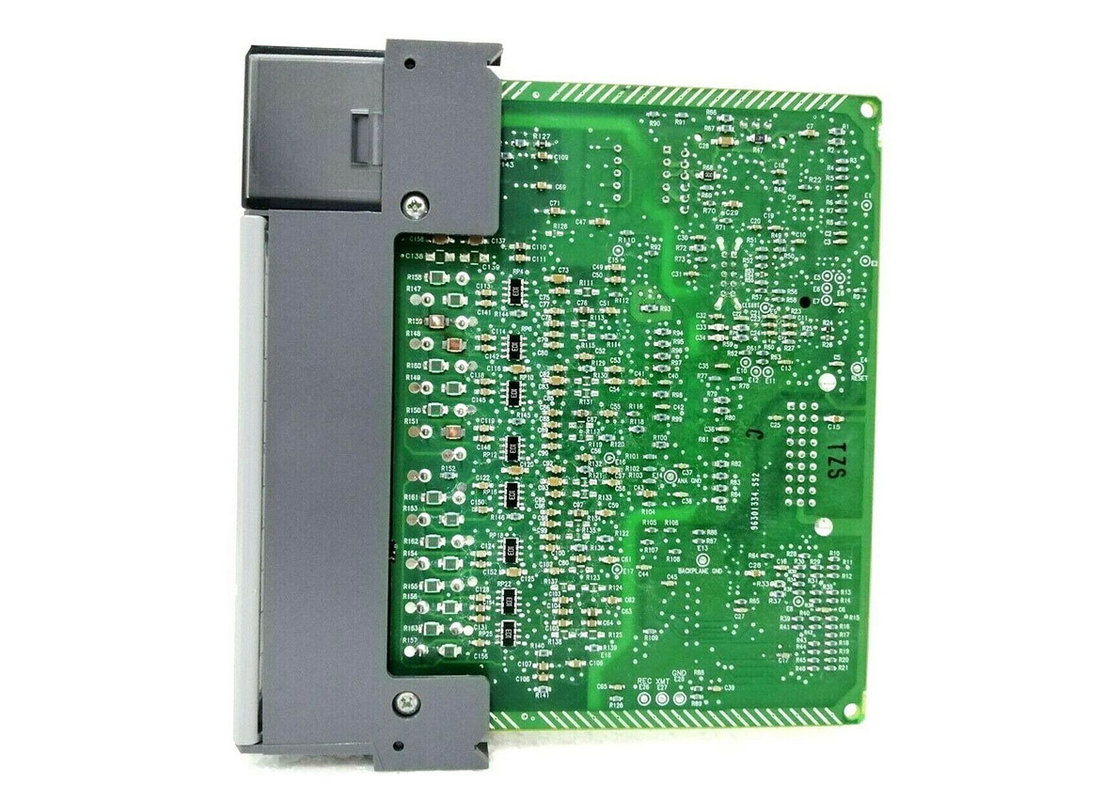

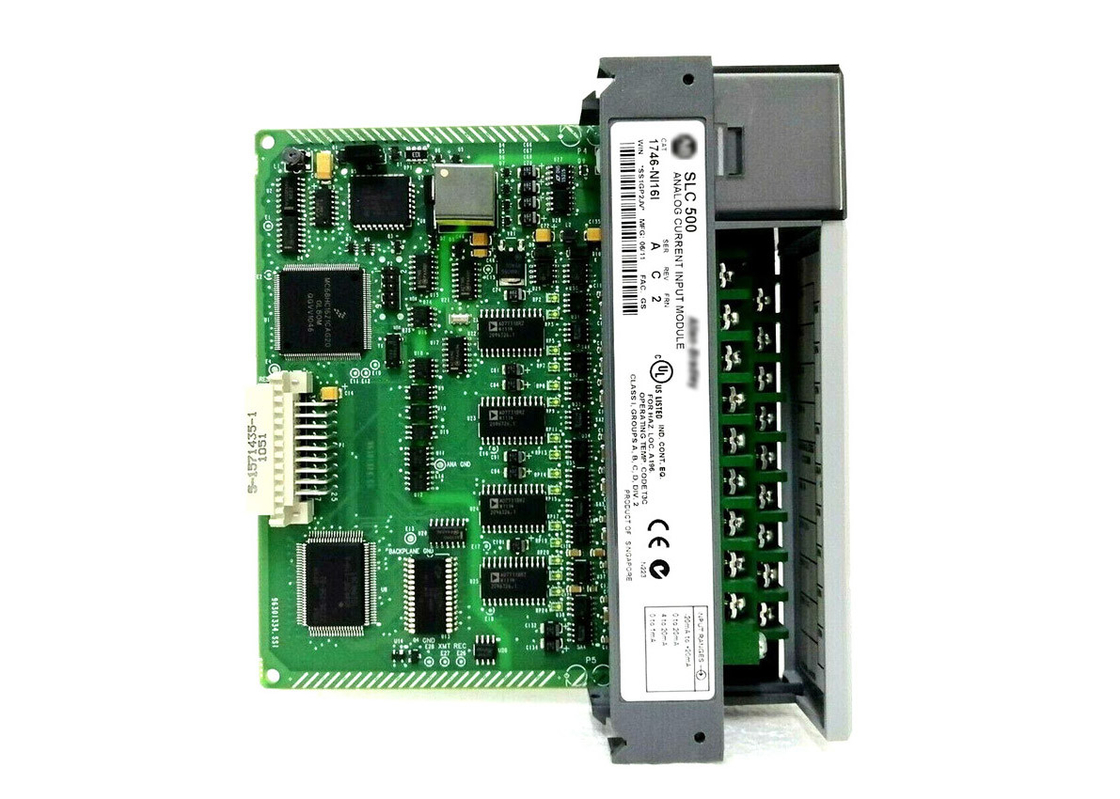

অ্যালেন-ব্র্যাডলি 1746-NI16I ， একক-স্লট SLC 500 এনালগ I/O মডিউল

অ্যালেন ব্র্যাডলি ১৭৪৬-এনআই১৬আই হল একটি অ্যানালগ ইনপুট মডিউল, যার রেজোলিউশন ১৬ বিট এবং ১৬টি ইনপুট চ্যানেল। এই মডিউলটি -২০ থেকে ২০ এমএ পর্যন্ত ভোল্টেজ বিভাগে পড়ে।এর 5 ভোল্টের ব্যাকপ্লেনে বর্তমান 125 এমএএর ব্যাকপ্লেন শক্তি খরচ সর্বোচ্চ ২,৪২৫ ওয়াট (৫ ভোল্ট ডিসিতে ০.৬২৫ ওয়াট এবং ২৪ ভোল্ট ডিসিতে ১.৮ ওয়াট) ।এই মডিউলের সাধারণ মোড ভোল্টেজ পরিসীমা +/-10.২৫ ভোল্ট অ্যানালগ সাধারণ টার্মিনালের তুলনায়।

এই ইউনিটের তুলনামূলক আর্দ্রতা ৫ থেকে ৯৫ শতাংশ।এর অপারেটিং তাপমাত্রা পরিসীমা -২৫ থেকে ৬০ ডিগ্রি সেলসিয়াস (১৩ থেকে ১৪০ ডিগ্রি ফারেনহাইট) এবং এর অ-অপারেশন তাপমাত্রা -৪০ থেকে ৮৫ ডিগ্রি সেলসিয়াস (-৪০ থেকে ১৮৫ ডিগ্রি ফারেনহাইট). এর ইনপুট প্রতিবন্ধকতা 249; এর সর্বাধিক ভোল্টেজ ইনপুট অ্যানালগ সাধারণ এবং কোনও ইনপুট টার্মিনালের মধ্যে ± 8 ভোল্ট এবং সর্বাধিক বর্তমান ইনপুট ± 30 এমএ। এই মডিউলের তাপ অপচয় 2।৪৩ ওয়াট, এবং এই মডিউলের এআইএফএম সংযোগকারীটি 25-পিন ডি-শেল। চ্যাসিতে মডিউল ইনস্টল করার সময়, মডিউল থেকে টার্মিনাল ব্লকগুলি অপসারণ করা প্রয়োজন হয় না। তবে,যদি টার্মিনাল ব্লক সরানো হয়, টার্মিনাল ব্লকের পাশে অবস্থিত লেবেলটি ব্যবহার করুন মডিউলের অবস্থান এবং প্রকার সনাক্ত করতে।

এনালগ ইনপুটগুলি এর মাত্রা পরিমাপ করতে এনালগ প্রক্রিয়া ভেরিয়েবলগুলির ইন্টারফেস করতে ব্যবহৃত হয়। It is primarily used to monitor or used as feedback signal for closed loop control systems to implement manual or automatic control with the use of control methods typically Proportional-Integral-Derivative (PID) algorithmএই ফিডব্যাক সিগন্যাল ছাড়া, স্বয়ংক্রিয় নিয়ন্ত্রণ সম্পূর্ণরূপে বাস্তবায়ন করা যাবে না।

যদিও RSLogix 500 প্রোগ্রামিং সফটওয়্যার, মডিউল এর অপারেশন এবং অপারেটিং সংকেত কনফিগার করা যেতে পারে। অন্যান্য পরামিতি মডিউল এর অপারেশন সূক্ষ্ম সুর করতে সংজ্ঞায়িত করা যেতে পারে।এটি একটি ব্যবহারকারী নির্বাচনযোগ্য ডাটা ফরম্যাট যে যেমন প্রকৌশল ইউনিট আছে, পিআইডির জন্য স্কেল করা হয়েছে, অনুপাত গণনা -32,768 থেকে +32,767 পরিসীমা এবং ব্যবহারকারীর সংজ্ঞায়িত পরিসীমা সহ অনুপাত গণনা, কেবলমাত্র ক্লাস 3।এই মডিউল এছাড়াও ইনপুট চ্যানেলের উল্লেখ করে একটি খোলা সার্কিট সনাক্ত করার ক্ষমতা বৈশিষ্ট্য. মডিউলটি 5 সেকেন্ডেরও কম সময় ধরে কাজ করে। যখন মডিউলটিতে তারের সংকেত দেওয়া হয়, তখন প্রস্তাবিত ক্যাবলটি বেলডেন #8761 বা অন্য কোনও সমতুল্য ব্যবহার করা যেতে পারে। 14 AWG এর সর্বাধিক তারের আকার ব্যবহার করুন।টার্মিনাল প্রতি দুই (2) তারের পর্যন্ত শেষ করা যেতে পারে. মডিউল দরজা বন্ধ করার জন্য বিশৃঙ্খলা এবং অসুবিধা এড়ানোর জন্য এগুলি সুপারিশ করা হয়।

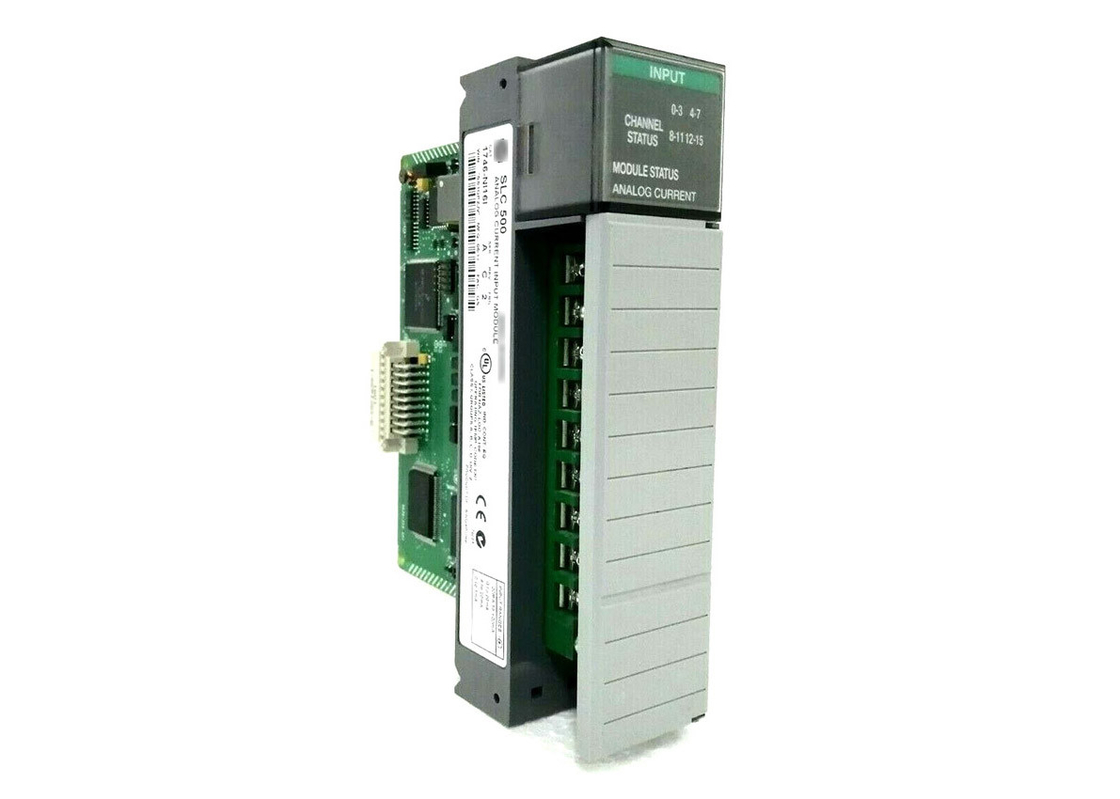

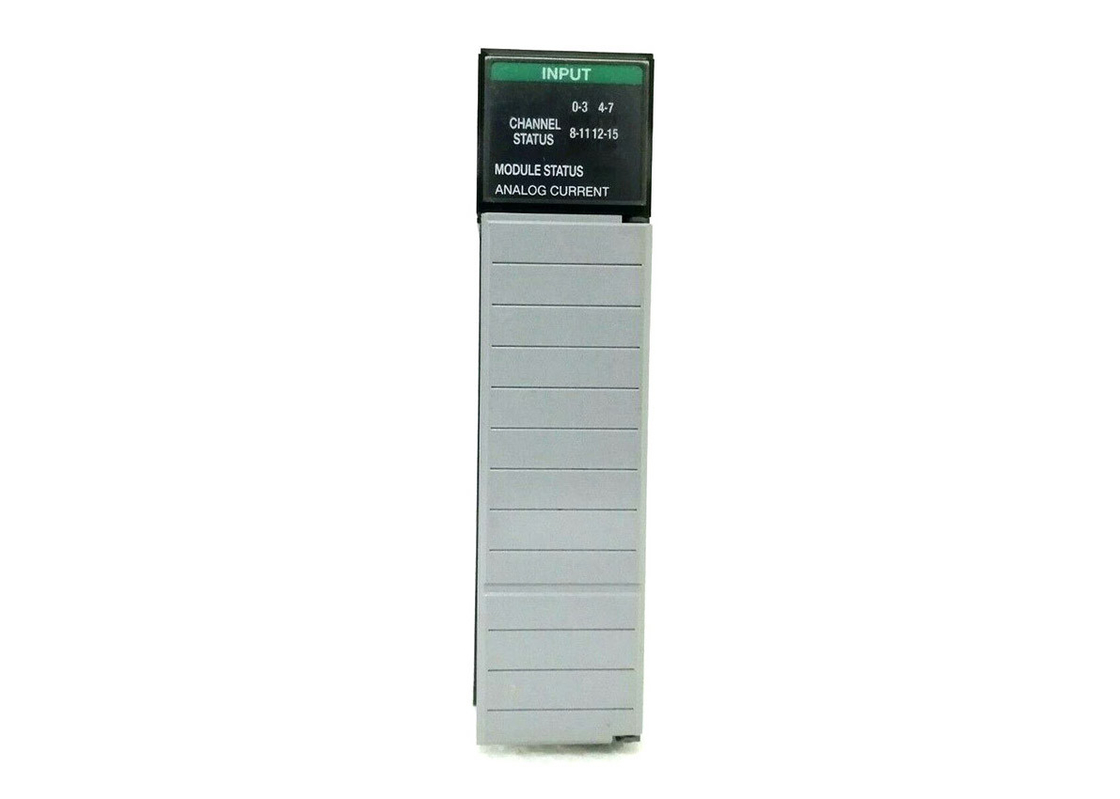

এই হাই-রেজোলিউশন এনালগ ইনপুট মডিউলটিতে ৫টি সবুজ অবস্থা নির্দেশক রয়েছে, ৪টি চ্যানেলের প্রতিটি গ্রুপের জন্য একটি।এবং মডিউল অবস্থা জন্য এক মডিউল অবস্থা এবং চ্যানেল অপারেশন সংক্রান্ত একটি চাক্ষুষ নির্দেশ প্রদান করতে.
