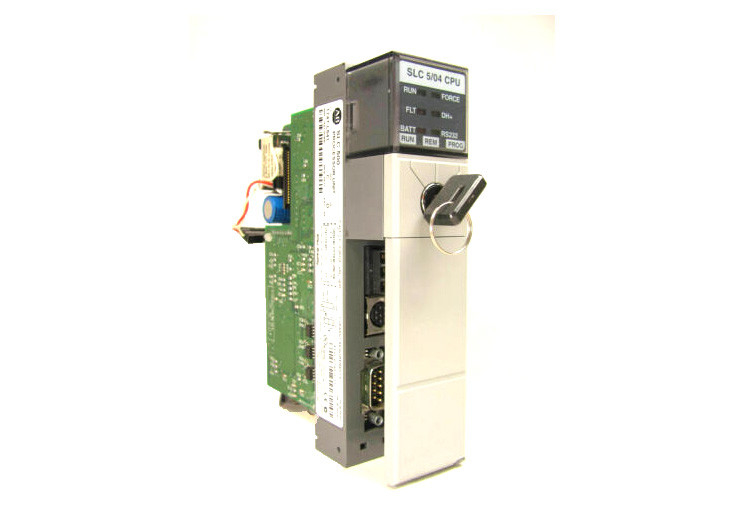

AB 1747-L541, SLC 500 মডুলার হার্ডওয়্যার, কন্ট্রোলার মডিউল
1747-L541 এর জন্য প্রযুক্তিগত বিবরণী
| নির্মাতা |
রকওয়েল অটোমেশন |
| ব্র্যান্ড |
এ বি |
| পার্ট নম্বর/ক্যাটালগ নম্বর। |
1747-L541 |
| সিরিজ |
এসএলসি ৫০০ |
| ইনপুট |
4096 |
| মডিউল প্রকার |
এসএলসি ৫/০৪ প্রসেসর |
| আউটপুট |
4096 |
| প্রোগ্রামিং সফটওয়্যার: |
RSLogix500 সফটওয়্যার |
| অ্যানালগ আই/ও |
480 |
| স্মৃতিঃ |
১৬ কেবি পর্যন্ত, ব্যাটারি ব্যাক-আপ-র্যাম |
| প্রোগ্রাম স্ক্যান সময় |
0.9 এমএস/কে |
| ব্যবহারকারীর মেমরি |
16,000 শব্দ |
| I/O চ্যাসি |
3 |
| চ্যাসি মডিউল স্লট |
30 |
| I/O স্ক্যান সময় |
0.২২৫ মিলিসেকেন্ড |
| যোগাযোগ |
ডাটা হাইওয়ে প্লাস (ডিএইচ+), আরএস-২৩২ |
| ব্যাকআপ মেমরি |
1747-M13 |
| পরিবেষ্টিত তাপমাত্রা |
০ থেকে ৬০ ডিগ্রি সেলসিয়াস |
| কীওয়ার্ড প্রতি প্রোগ্রাম স্ক্যান সময় |
0.৯ মিলিসেকেন্ড |
| ব্যাটারি ব্যাক-আপ মেমরিঃ |
হ্যাঁ; ১৭৪৭-বিএ |
| ইউপিসি |
10662468653029 |
| UNSPSC |
32151705 |
প্রায় ১৭৪৭-৫৪১
AB 1747-L541 একটি SLC 5/04 প্রসেসর যা SLC 500 সিরিজের অংশ, যার মধ্যে 1747-L541, L542, এবং L543 কন্ট্রোলারও রয়েছে।এটি একটি উচ্চ-পারফরম্যান্স প্রসেসর যা দ্রুত যোগাযোগ এবং স্বল্প প্রোগ্রাম এক্সিকিউশন সময়ের সাথে উন্নত. এসএলসি 5/04 16K, 32K, বা 64K শব্দ মেমরির সাথে আসে এবং এটি সর্বোচ্চ 4096 ইনপুট এবং আউটপুট পয়েন্ট নিয়ন্ত্রণ করতে পারে।
যোগাযোগের জন্য, 1747-L541 এর একটি অন্তর্নির্মিত DH + চ্যানেল রয়েছে যা বর্ধিত বার্তাপ্রেরণ ক্ষমতা এবং উচ্চ-গতির যোগাযোগকে সমর্থন করে। এটিতে DF1 রেডিও মডেম সমর্থন করার জন্য একটি RS-232 চ্যানেল রয়েছে,DH-485, এএসসিআইআই এবং মডবাস আরটিইউ যোগাযোগ। প্রোগ্রামিংয়ের জন্য এটিতে উন্নত গাণিতিক নির্দেশাবলী এবং বিভিন্ন অতিরিক্ত নির্দেশাবলী অন্তর্ভুক্ত রয়েছে। এটি দূরবর্তী আই / ও, ডিভাইসনেট পাস-থ্রু সমর্থন করে,এবং অপ্রত্যক্ষ সম্বোধন.

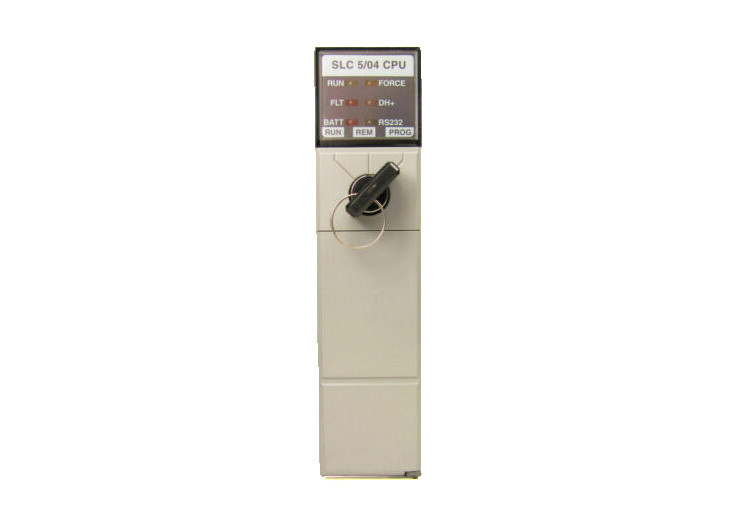

1747-L541 এর একটি সাধারণ প্রোগ্রাম স্ক্যান টাইম প্রতি কীওয়ার্ড 0.9 মিলিসেকেন্ড এবং একটি সাধারণ I / O স্ক্যান সময় 0.225 মিলিসেকেন্ড।এটি 5 ভোল্ট DC এ 1 Amp এবং 24 ভোল্ট DC এ 200 mA এর একটি ব্যাকপ্লেন বর্তমান লোড প্রয়োজনএটিতে ১ মিলিসেকেন্ডের সেলেক্টেবল টাইমড ইন্টারপুট (এসটিআই) এবং ০.৫ মিলিসেকেন্ডের ডিস্ক্রিট ইনপুট ইন্টারপুট (ডিআইআই) রয়েছে। প্রোগ্রাম এবং ডেটা টেবিল স্টোরেজের জন্য,এটি একটি 1747-M13 ফ্ল্যাশ-ভিত্তিক মেমরি ডিভাইস 64 কেবি মেমরি ব্যবহার করে. এসএলসি 5/04 রান, রিমোট, বা প্রোগ্রাম মোড নির্বাচন করার জন্য সামনের প্যানেলে একটি 3-পজিশন কী সুইচ অন্তর্ভুক্ত করে। 1747-L541 এসএলসি 504 রান, ফ্লট, ব্যাট, ফোর্স, ডিএইচ +,ত্রুটি নিরসন ও নির্ণয়ের জন্য আরএস-২৩২ এলইডি স্ট্যাটাস ইন্ডিকেটর. এসএলসি ৫০০ সিরিজের প্রসেসরগুলির একটি সহজ, সাশ্রয়ী মূল্যের নকশা রয়েছে এবং এইচভিএসি নিয়ন্ত্রণ, এসসিএডিএ এবং উপাদান হ্যান্ডলিংয়ের মতো অ্যাপ্লিকেশনগুলিতে ভাল ইনস্টলেশনের ইতিহাস রয়েছে।
AB 1747-L541 একটি SLC 5/04 কন্ট্রোলার যা একটি 16 কেবি ব্যবহারকারী মেমরির সমন্বিত বৈশিষ্ট্যযুক্ত, যা 4096 ইনপুট এবং আউটপুট পর্যন্ত পরিচালনা করার জন্য ডিজাইন করা হয়েছে।এই নিয়ামক মডুলার শৈলী SLC 500 প্রোগ্রামযোগ্য লজিক নিয়ামক (পিএলসি) অন্তর্গত.
The 1747-L541 ideal for use in medium application as this controller is capable of implementing distributed IO application with the use of a communication adapter on the CPU rack and communication scanner on the IO racksআরএস২৩২ এবং ডেটা হাইওয়ে প্লাস (ডিএইচ+) এর মতো অন্তর্নির্মিত যোগাযোগ পোর্টগুলি এবি বা তৃতীয় পক্ষের পণ্য হোক না কেন হিউম্যান মেশিন ইন্টারফেস (এইচএমআই) এর সাথে ব্যবহারের জন্য আদর্শ।সুপারভাইজারি কন্ট্রোল অ্যান্ড ডেটা অ্যাকুইসিশন (এসসিএডিএ) যেমন এবি ফ্যাক্টরিটালক ভিউ বা তৃতীয় পক্ষের এসসিএডিএ সিস্টেম. RS232 যোগাযোগ পোর্ট DF1 এবং DH485 পিয়ার-টু-পিয়ার টোপোলজির জন্য কনফিগারযোগ্য যখন DH + যোগাযোগগুলি বর্ধিত দূরত্ব এবং মাল্টি-ড্রপ টোপোলজি সমর্থন করে।
বিকল্পভাবে, RS232 যোগাযোগ পোর্টটি একটি মাল্টি-ড্রপ নেটওয়ার্কের সাথে সংযোগ স্থাপনের জন্য সিরিয়াল পোর্টটি 1761-NET-AIC এর সাথেও ব্যবহার করা যেতে পারে।যোগাযোগ পোর্ট এর ডিফল্ট সেটিং কোন হ্যান্ডশেক হয়, 19.2 কেবাড, সিআরসি ত্রুটি চেক, ডুপ্লিকেট প্যাকেট, আরএস 232 পোর্টের জন্য এবং 57.6 কেবাডের জন্য কোনও সমতা এবং কোনও সমতা সনাক্ত করে না, নোড ঠিকানা = ডেটা হাইওয়ে প্লাসের জন্য 1 (ডিএইচ +) ।
১৭৪৭-এল৫৪১ কন্ট্রোলারের জন্য ইলেকট্রনিক ব্যাকপ্লেনে মাউন্ট এবং সংযোগের জন্য একটি এসএলসি ৫০০ র্যাক প্রয়োজন।একটি সিস্টেম পাওয়ার সাপ্লাই এছাড়াও ইলেকট্রনিক ব্যাকপ্লেন মাধ্যমে প্রসেসর অভ্যন্তরীণ সার্কিট আপ শক্তি প্রয়োজন.
এই কন্ট্রোলারটি ইউএল তালিকাভুক্ত মার্কিন যুক্তরাষ্ট্র এবং কানাডার নিরাপত্তা মান, সিই অনুগত এবং সি-টিক চিহ্নিত।
