Ge Fanuc IC660EBR100 ， ইলেকট্রনিক্স অ্যাসেম্বলি তৈরি করা হয় ， Genius I-O

জি ফ্যানুক আইসি৬৬০ইবিআর১০০, ইলেকট্রনিক্স সমাবেশ প্রস্তুত করা হয়, জিনিয়াস আই-ও

প্রযুক্তিগত তথ্য

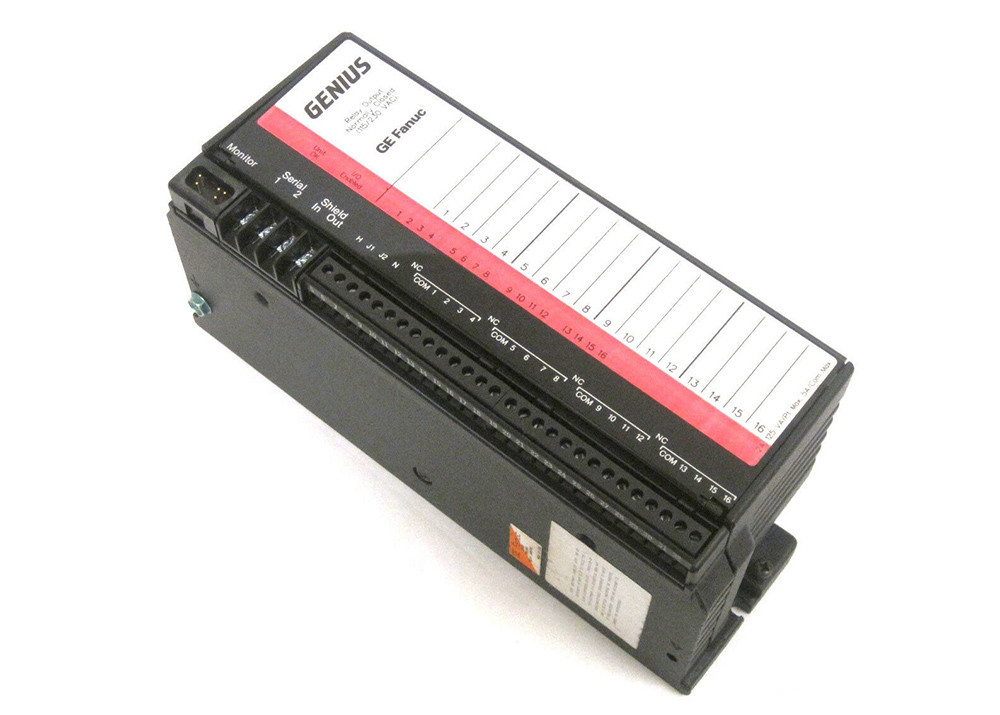

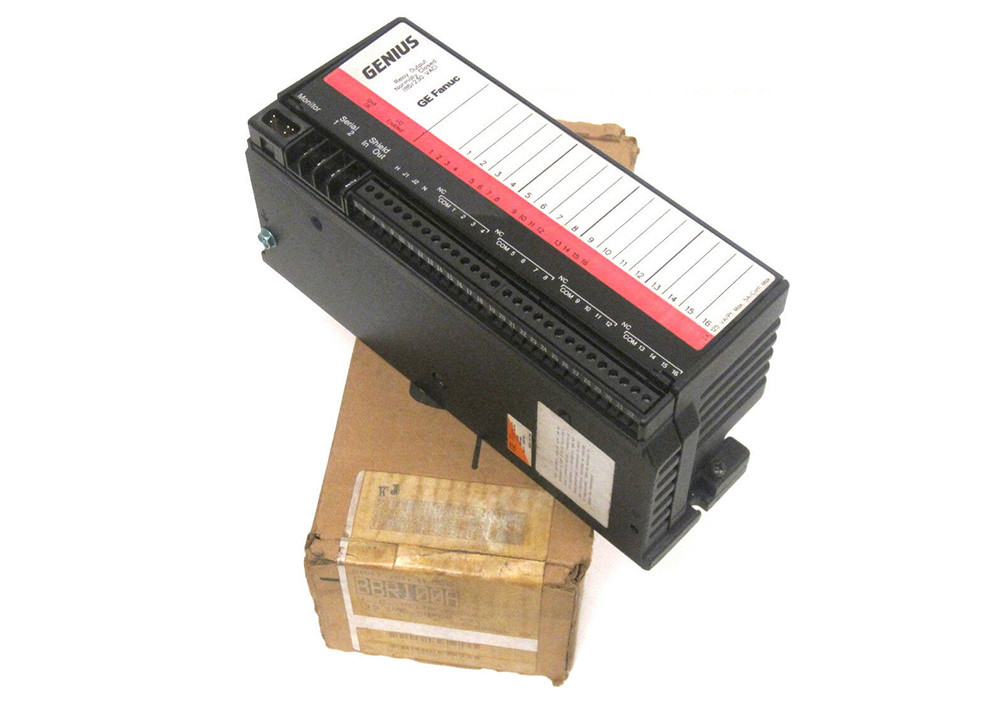

Genius IC660EBR100 আউটপুট ব্লক হল GE Fanuc দ্বারা নির্মিত একটি 16-সার্কিট রিলে আউটপুট ব্লক। এই রিলে আউটপুট ব্লকটি Genius I/O পরিবারের অংশ এবং এটি 4 টি পৃথক গ্রুপে 16 টি সার্কিট সরবরাহ করে,প্রতিটিতে ৪ টি রিলে আউটপুট. এই ব্লকটি 115 বা 230 ভোল্ট এসি এর একটি ভোল্টেজ রেটিং দিয়ে চালিত হয়। ব্লকটি একটি স্বাভাবিকভাবে বন্ধ রিলে আউটপুট ব্লক যা স্বাভাবিকভাবে বন্ধ পরিচিতিগুলির বৈশিষ্ট্যযুক্ত।IC660EBR100 রিলে আউটপুট বিভিন্ন কম শক্তি নিয়ন্ত্রণ এবং নির্দেশক ডিভাইসের সাথে সামঞ্জস্যপূর্ণ, যোগাযোগকারী, ল্যাম্প এবং রিলে সহ। আউটপুট উপাদানগুলি 5 থেকে 220 ভোল্ট ডিসি বা 5 থেকে 250 ভোল্ট এসি থেকে ভোল্টেজ পরিসীমাতে কাজ করে এবং তারা 60 ওয়াট বা 125 ভোল্ট-এম্পের পর্যন্ত স্যুইচযোগ্য।সাধারণভাবে, IC660EBR100 রিলে আউটপুট ব্লক এবং Genius I/O সিরিজের অন্যান্য ব্লক প্রায় 4 পাউন্ড বা 1.8 কিলোগ্রাম ওজনের প্রায় 8.83 x 3.34 x 3.91 ইঞ্চি মাত্রার।এছাড়াও এটিতে I/O সক্ষম এবং Unit OK LED নির্দেশক রয়েছে।, এবং প্রতিটি সার্কিটে পৃথক রিলে কয়েল রাষ্ট্র LEDs।

GE Fanuc IC660EBR100 আউটপুট ব্লকের অন্যান্য স্পেসিফিকেশনগুলির মধ্যে রয়েছে 0 থেকে 60 ডিগ্রি সেলসিয়াস অপারেটিং তাপমাত্রা পরিসীমা, -40 থেকে 100 ডিগ্রি সেলসিয়াস স্টোরেজ তাপমাত্রা পরিসীমা,এবং ৫ থেকে ৯৫ শতাংশের অ-কন্ডেনসিং আর্দ্রতা পরিসীমাIC660EBR100 রিলে আউটপুট ব্লকের ব্লক পাওয়ার বৈশিষ্ট্যগুলির মধ্যে একটি অপারেটিং ফ্রিকোয়েন্সি পরিসীমা 47 থেকে 63 হার্টজ অন্তর্ভুক্ত রয়েছে,১১৫ ভোল্ট এসি নামমাত্র পাওয়ার সাপ্লাই সহ ৯৩ থেকে ১৩২ ভোল্ট এসি এর অপারেটিং ভোল্টেজ পরিসীমা, অথবা একটি অপারেটিং ভোল্টেজ পরিসীমা 185 থেকে 265 ভোল্ট এসি সঙ্গে 230 ভোল্ট এসি নামমাত্র শক্তি সরবরাহ, এবং এক চক্র শক্তি উত্স ড্রপআউট সময়। 115 ভোল্ট এসি একটি শক্তি সরবরাহ ভোল্টেজ সঙ্গে,এই ব্লকের জন্য 87 মিলিঅ্যাম্পের বর্তমান প্রয়োজন।.

IC660EBR100 সম্পর্কে

IC660EBR100 ইলেকট্রনিক্স সমাবেশ ব্লকটি জিই ইন্টেলিজেন্ট প্ল্যাটফর্মস / জিই ফ্যানুক অটোমেশন দ্বারা নির্মিত হয়। It belongs to the Genius I/O series and it features 16 circuit relay outputs that are placed in 4 separate groups of 4 outputs each as well as an LED on each circuit with an individual relay coil stateএই ইলেকট্রনিক্স সেটটির আনুমানিক ওজন ১.৮ কিলোগ্রাম এবং এর মাপ ৮.৮৩ x ৩.৫০ x ৩.৯৪ ইঞ্চি।এর পরিবেশগত স্পেসিফিকেশন 0 থেকে 60 ডিগ্রি সেলসিয়াস পর্যন্ত একটি অপারেটিং তাপমাত্রা, এবং -৪০ থেকে ১০০ ডিগ্রি সেলসিয়াসের মধ্যে সংরক্ষণের তাপমাত্রা ৫ থেকে ৯৫ শতাংশ আপেক্ষিক আর্দ্রতা পরিসরে, অ-কন্ডেনসিং। The IC660EBR100 electronics assembly block has a nominal voltage rating of 115 Volts AC and an operating voltage range of 93 to 132 volts AC or a nominal voltage rating of 230 Volts AC at an operating voltage of 185 to 265 Volts AC.

IC660EBR100 ইলেকট্রনিক্স সমাবেশ ব্লকের 115 ভোল্ট এসি ভোল্টেজে 87 মিলিঅ্যাম্পের পাওয়ার বর্তমানের প্রয়োজনীয়তা রয়েছে, 1 চক্রের পাওয়ার সাপ্লাই ড্রপআউট সময় সহ।এটি 10 এর একটি তাপ অপচয় রেটিং সঙ্গে আসে.1 16 আউটপুট সহ সর্বোচ্চ ওয়াট। জিই ফ্যানুক আইসি 660 ইবিআর 100 ইলেকট্রনিক্স সমাবেশ ব্লকের সর্বাধিক আউটপুট বর্তমান প্রতি সার্কিটে 2 এমপিএস এবং সর্বাধিক স্যুইচিং শক্তি 60 ওয়াট বা 125 ভোল্ট-এম্পস.এটিতে প্রতিটি সার্কিটের জন্য 2 এমপিএস (সর্বোচ্চ) এর একটি ইনরুশ কারেন্ট রয়েছে, যার আউটপুট অফ-স্টেট ফুটো কারেন্ট 0.1 মিলিঅ্যাম্পের।এটিতে ইনডাক্টিভ লোডের জন্য 60 সেকেন্ডে 20 টি চক্রের সর্বজনীন স্যুইচিং ফ্রিকোয়েন্সি রয়েছে বা 5 মাইক্রোসেকেন্ডের আউটপুট টার্ন-অন বিলম্বের সময় রয়েছে. IC660EBR100 ইলেকট্রনিক্স সমাবেশ ব্লকের আউটপুট ভোল্টেজ 5 থেকে 250 ভোল্ট এসি বা 5 থেকে 220 ভোল্ট ডিসি এবং সর্বনিম্ন প্রস্তাবিত লোড 10 মিলিঅ্যাম্পের মধ্যে রয়েছে।এটি একটি স্থির কয়েল চলন্ত armature রিলে টাইপ আছে.

IC660EBR100-এর জন্য প্রযুক্তিগত বিবরণী
