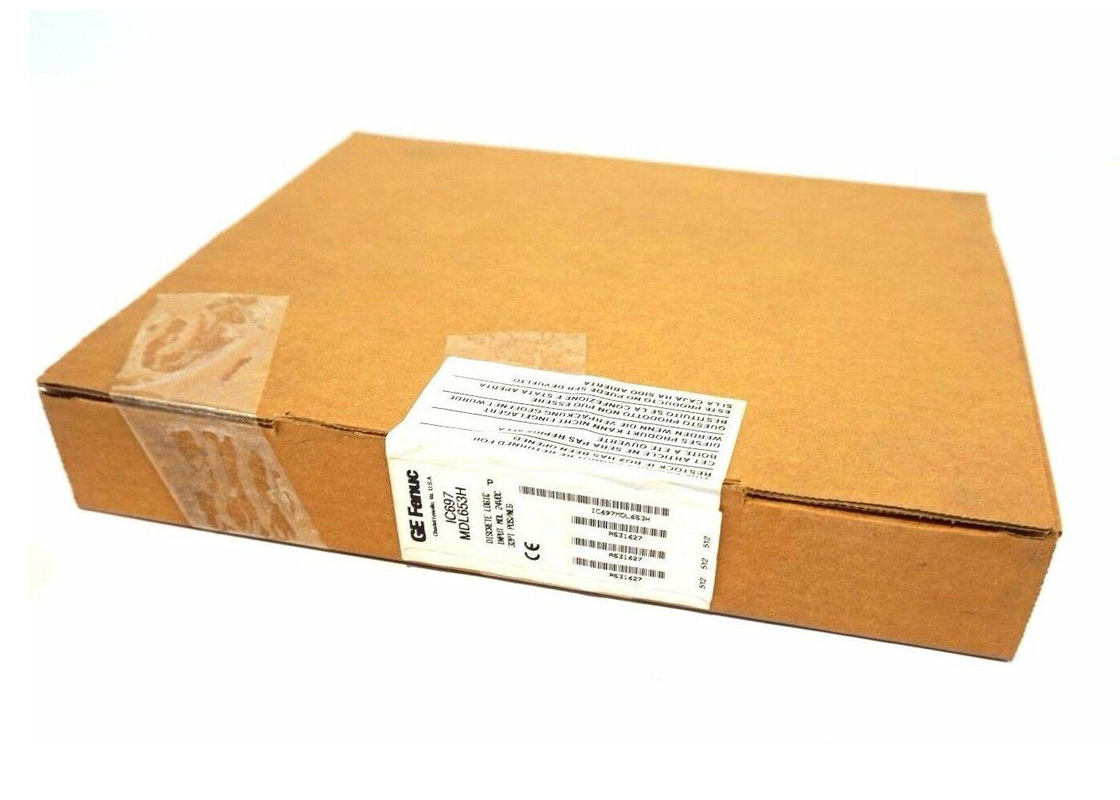

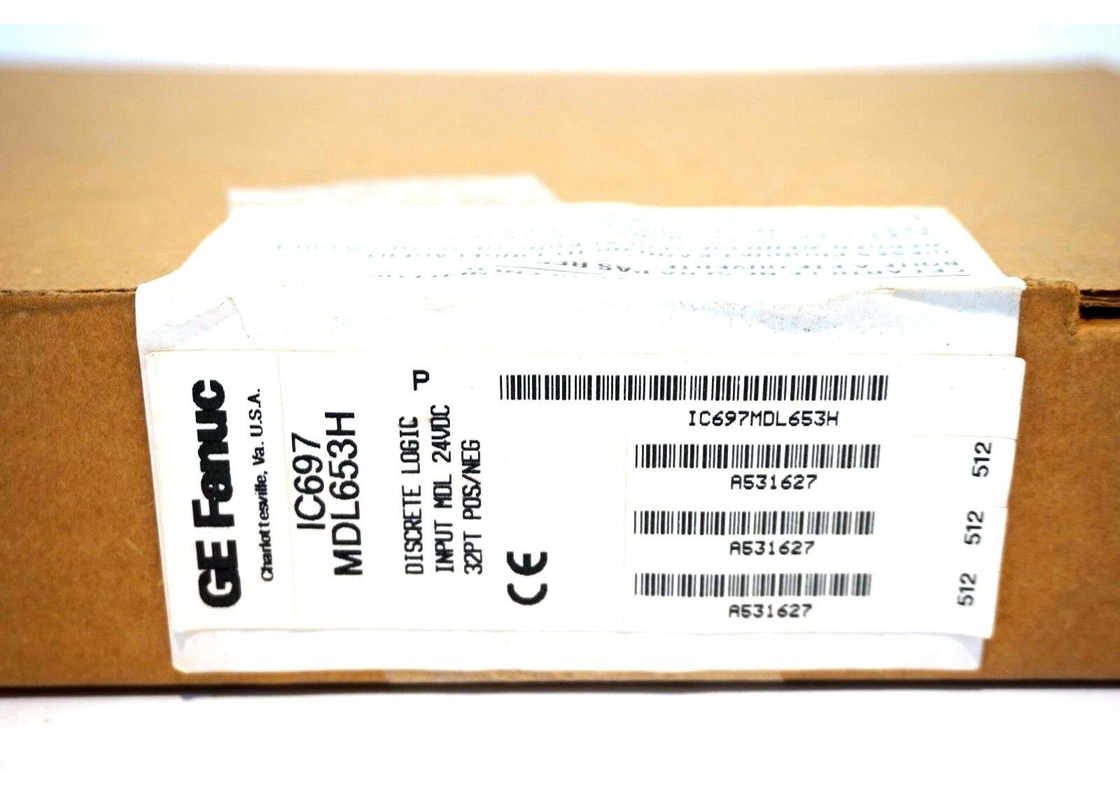

GE FANUC IC697MDL653 32 32 পয়েন্ট সহ নেগেটিভ লজিক ইনপুট মডিউল

GE FANUC IC697MDL653, নেগেটিভ লজিক ইনপুট মডিউল ৩২ পয়েন্ট সহ

পণ্যের বর্ণনা

IC697MDL653 হল একটি পজিটিভ / নেগেটিভ লজিক ইনপুট মডিউল যার 32 টি পয়েন্ট রয়েছে। এই 24 ভিডিসি মডিউলটি জিই দ্বারা 90-70 সিরিজের জন্য তৈরি করা হয়।এর 32 ইনপুট পয়েন্ট আট পয়েন্ট গঠিত চার বিচ্ছিন্ন সেট মধ্যে সাজানো হয়.

আইসি৬৯৭এমডিএল৬৫৩ এর অতিরিক্ত বৈশিষ্ট্যগুলির মধ্যে রয়েছে পজিটিভ/নেগেটিভ লজিক এবং প্রক্সিমিটি সুইচ সামঞ্জস্য, একটি নির্বাচনযোগ্য ইনপুট ফিল্টার এবং একটি একক ইনপুট যা একটি বিঘ্ন হিসাবে কনফিগার করা হয়।এই বৈশিষ্ট্যগুলি সব IC697 পিএলসিতে সাধারণতবে, IC697MDL653 অন্যান্য ধরনের পিএলসির সাথে সংযুক্ত হলে এই বৈশিষ্ট্যগুলি প্রযোজ্য নাও হতে পারে।আইসি৬৯৭এমডিএল৬৫৩ মডিউলটি তার ফেসপ্লেটে এলইডি ইন্ডিকেটর দিয়েও সজ্জিত যা ব্যবহারকারীকে মডিউলের অবস্থা সম্পর্কে সতর্ক করে।. এই এলইডি সার্কিটের পিএলসি পাশের প্রতিটি পয়েন্টের চালু / বন্ধ অবস্থা নির্দেশ করে।

সুবিধাজনকভাবে, মডিউলের ইনপুট / আউটপুট রেফারেন্সগুলি সহজেই জাম্পার বা ডিআইপি সুইচ ব্যবহার না করে ব্যবহারকারী দ্বারা কনফিগার করা যেতে পারে।IC697MDL653 উভয় ইতিবাচক এবং নেতিবাচক লজিক বৈশিষ্ট্য আছে ডিজাইন করা হয়; সুতরাং এটি সাধারণ ব্যবহারকারীর কাছে ইনপুট ডিভাইস থেকে বর্তমান উত্স করতে সক্ষম। প্রযোজ্য ইনপুট ডিভাইসটি পাওয়ার বাস এবং মডিউল ইনপুটের সাথে সংযুক্ত।নিম্নলিখিত ইনপুট ডিভাইসগুলি IC697MDL653 এর সাথে সামঞ্জস্যপূর্ণ: চাপ বোতাম, সীমাবদ্ধ সুইচ, নির্বাচক সুইচ, এবং বৈদ্যুতিন ঘনিষ্ঠতা সুইচ, 2-ক্যার এবং 3-ক্যার টাইপ সহ।

আদর্শভাবে, এই মডিউলের ইনপুটগুলি কোনও আইসি 697 পিএলসি ভোল্টেজ সামঞ্জস্যপূর্ণ আউটপুট মডিউল দ্বারা চালিত হয়। ইনপুট সার্কিটটি ডিভাইসটি নির্ভরযোগ্যভাবে কাজ করে তা নিশ্চিত করার জন্য পর্যাপ্ত বর্তমান সরবরাহ করে।ইনপুট বর্তমান সাধারণত 10mA ON অবস্থায় এবং চালু না করে অফ অবস্থায় 2mA ফুটো বর্তমান গ্রহণ করতে পারে.

ক্যাটালগ নম্বর IC697MDL653 সহ জিই ফ্যানুক সিরিজ 90-70 বিচ্ছিন্ন ইনপুট মডিউলের নামমাত্র ভোল্টেজ 24 ভোল্ট ডিসি এবং ইনপুট ভোল্টেজ পরিসীমা -3 থেকে 30 ভোল্ট ডিসি।IC697MDL653 বিচ্ছিন্ন ইনপুট মডিউলটিও একটি ইতিবাচক/নেতিবাচক লজিক ইনপুট মডিউল যার মোট 32 টি ইনপুট পয়েন্ট রয়েছে. এই সমস্ত ইনপুট পয়েন্টগুলি 4 টি গ্রুপে বিভক্ত করা হয় যার প্রতিটিতে 8 টি ইনপুট রয়েছে।আইসি 697 এমডিএল 653 ইনপুট মডিউলটিতে 1500 ভোল্টের একটি বিচ্ছিন্নতা ভোল্টেজ রেটিং রয়েছে যে কোনও ইনপুট যা ব্যাকপ্লেনে সংযুক্ত এবং 500 ভোল্টের মধ্যে ইনপুট গ্রুপগুলির মধ্যে সংযুক্ত. আইসি 697 এমডিএল 653 ধনাত্মক / নেতিবাচক লজিক ইনপুট মডিউলের নামমাত্র ভোল্টেজে 10 মিলিঅ্যাম্পের একটি সাধারণ ইনপুট বর্তমান এবং 2.6 কিলোওহ্মের একটি সাধারণ ইনপুট প্রতিবন্ধকতা রয়েছে।

IC697MDL653 ইতিবাচক/নেতিবাচক ইনপুট মডিউলটিতে 13.5 থেকে 30 ভোল্ট এবং 0 থেকে 5 ভোল্টের অফ-স্টেট ভোল্টেজ রয়েছে।ইন-স্টেট বর্তমান 6 থেকে 15 মিলিঅ্যাম্পার এবং অফ-স্টেট বর্তমান 0 থেকে 2 মিলিঅ্যাম্পারএছাড়াও, IC697MDL653 ইনপুট মডিউলটিতে 1 থেকে 10 মিলিসেকেন্ডের একটি কনফিগারযোগ্য ফিল্টার বিলম্ব সময় রয়েছে।ফাইলারের বিলম্ব সময়ের কনফিগারেশন পয়েন্ট-বাই-পয়েন্ট ভিত্তিতে করা হয় এবং এটি লক্ষ করা উচিত যে সমস্ত পয়েন্ট একই ফিল্টার সময় বৈশিষ্ট্য. ইউনিট 5 ভোল্ট বাস থেকে 0.3 Amps বর্তমান প্রয়োজন. মডিউল একটি যান্ত্রিক কী ক্ষমতা সঙ্গে আসে যা এটি ভুল বেস উপর ইনস্টল করা অসম্ভব করে তোলে. এছাড়াও, মডিউলটি একটি মেশিনের সাথে সংযুক্ত করা হয়.IC697MDL653 মডিউল AWG #22 থেকে AWG #14 পর্যন্ত তারের পরিমাপ গ্রহণ করে এবং এটি প্রয়োজন হলে র্যাকের তার স্লট থেকে সহজেই সরানো যেতে পারে.

টেকনিক্যাল স্পেসিফিকেশন

প্রযুক্তিগত তথ্য
