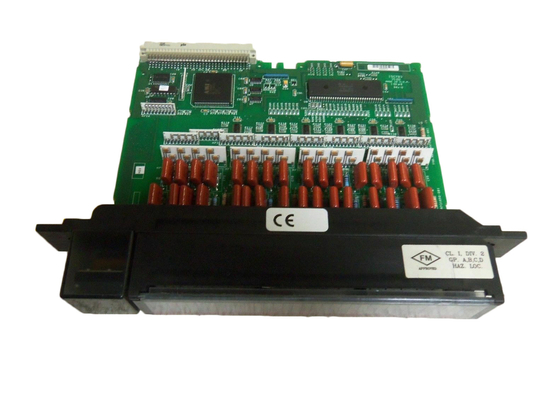

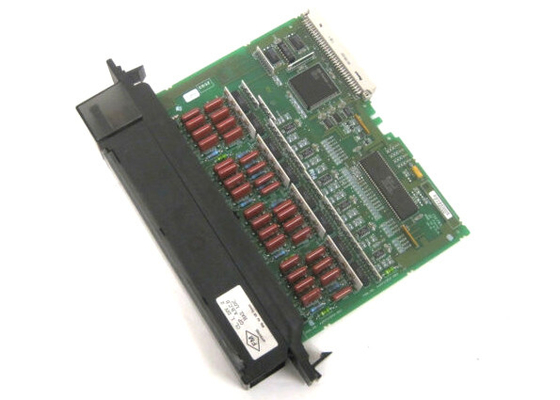

GE FANUC IC697MDL250 ， Discrete Input Module ， 120 Volt AC ， 32 পয়েন্ট
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | আমেরিকা |
| পরিচিতিমুলক নাম: | GE |
| মডেল নম্বার: | IC697MDL250 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | মূল বাক্সে নতুন |
| ডেলিভারি সময়: | 5-8 কার্য দিবস |
| পরিশোধের শর্ত: | টি / টি |
| যোগানের ক্ষমতা: | 100 |
|
বিস্তারিত তথ্য |
|||
| ব্র্যান্ড: | জিই ফানুক | মডেল: | IC697MDL250 |
|---|---|---|---|
| সিরিজ: | সিরিজ 90-70 | পণ্যের ধরণ: | বিচ্ছিন্ন ইনপুট মডিউল |
| রেট ভোল্টেজ: | 120 V এসি | ইনপুট সংখ্যা: | 32 |
| ইনপুট কারেন্ট: | 10 mA | প্রয়োজনীয় বর্তমান: | 0.35 ক |
| ফ্রিকোয়েন্সি: | 60 হার্জ | ওয়ারেন্টি: | 1 বছর |
| বিশেষভাবে তুলে ধরা: | ESCPP পজিটিভ লজিক আউটপুট মডিউল,24VDC পজিটিভ লজিক আউটপুট মডিউল,RS485 ডিজিটাল I O মডিউল |
||
পণ্যের বর্ণনা
GE FANUC IC697MDL250, ডিস্ক্রিট ইনপুট মডিউল, 120 ভোল্ট এসি, 32 পয়েন্ট
আইসি৬৯৭এমডিএল২৫০ এর পণ্যের বর্ণনা
জিই ফ্যানুকের আইসি৬৯৭এমডিএল২৫০ ডিস্ক্রিট ইনপুট মডিউলের ৩২টি পয়েন্ট রয়েছে যা চারটি বিচ্ছিন্ন গ্রুপে বিভক্ত, যা নিশ্চিত করে যে আটটি পয়েন্টের প্রতিটি গ্রুপ একটি ভিন্ন এসি সরবরাহ পর্যায়ে ব্যবহার করা যেতে পারে।এই 120 VAC মডিউল একটি 20 এমএস ইনপুট ফিল্টার দিয়ে সজ্জিত করা হয় এবং নিকটবর্তী সুইচ সামঞ্জস্যপূর্ণ.
IC697MDL250 মডিউলের প্রতিক্রিয়াশীল ইনপুটটি আইইসি স্ট্যান্ডার্ড টাইপ ২ অনুসারে। অতিরিক্তভাবে, ইনপুট বৈশিষ্ট্যগুলি প্রচুর সংখ্যক উপলব্ধ প্রক্সিমিটি সুইচগুলির সাথে কাজ করে।এলইডি সার্কিটের লজিক/পিএলসি পাশের প্রতিটি পয়েন্টের জন্য ON-OFF অবস্থা নির্দেশ করে এবং মডিউলের শীর্ষে সহজেই অবস্থিত. আইসি 697 এমডিএল 250 মডিউলটি যান্ত্রিকভাবে কীযুক্ত যাতে অনুরূপ ক্ষেত্রের ধরণের সাথে উপযুক্ত প্রতিস্থাপন নিশ্চিত করা যায়। আই / ও রেফারেন্সগুলি ব্যবহারকারী-কনফিগারযোগ্য যা জাম্পার বা ডিআইপি সুইচগুলির প্রয়োজনীয়তা দূর করে।কনফিগারেশন MS-DOS বা উইন্ডোজ প্রোগ্রামিং সফটওয়্যার মাধ্যমে সম্পন্ন করা হয়, এবং কনফিগারেশন ফাংশন ইতিমধ্যে ডিভাইসে ইনস্টল করা আছে।
IC697MDL250 মডিউলটি বিভিন্ন ধরণের ইনপুট ডিভাইসের সাথে ব্যবহার করা যেতে পারে, যার মধ্যে রয়েছে চাপ বোতাম, সীমাবদ্ধ সুইচ, বা নির্বাচক সুইচ এবং বৈদ্যুতিন নিকটবর্তী সুইচ (2- বা 3-ওয়্যার টাইপ) ।মডিউলের ইনপুট সার্কিট্রি কম তাপ অপসারণের অনুমতি দেয়, যা অত্যন্ত নির্ভরযোগ্যতা এবং দীর্ঘায়ুতে সহায়তা করে।
এই মডিউলটি একটি যান্ত্রিক কী দিয়ে সজ্জিত যা একটি নির্দিষ্ট স্লটে টাইপগুলির দুর্ঘটনাক্রমে প্রতিস্থাপন রোধ করতে সহায়তা করে। কীটি সংযোগকারীটির নীচে বোর্ডের একটি নির্দিষ্ট আকারের স্পট ফিট করে।যখন মডিউলটি প্রাথমিকভাবে ইনস্টল করা হয়যখন মডিউলটি সরানো হয়, তখন কীটি কেন্দ্রীয় রেলের মধ্যে থাকে, যার জন্য স্লটটি কেবলমাত্র অভিন্ন মডিউল প্রকারগুলি গ্রহণ করতে হবে।যদি ব্যবহারকারীর র্যাকের মধ্যে মডিউল অবস্থান পরিবর্তন করতে হবে কী র্যাক সংযুক্ত করা হয়েছে পরে, চাবিটি ওপরে চাপিয়ে এবং লকটি খুলে ফেলার মাধ্যমে সরানো যেতে পারে। চাবি এবং মডিউলটি প্রয়োজন অনুসারে পুনরায় সন্নিবেশ করা যেতে পারে।
আইসি৬৯৭এমডিএল২৫০ এর প্রযুক্তিগত বিবরণী
| নামমাত্র ভোল্টেজঃ | ১২০ ভোল্ট এসি |
| ইনপুট সংখ্যাঃ | 32 ইনপুট (৮ টির পৃথক গ্রুপ) |
| ইনপুট বর্তমানঃ | ১০ এমএ |
| বর্তমান প্রয়োজনঃ | 0.35 এম্পিয়ার |
| ফ্রিকোয়েন্সি: | ৬০ হার্জ |
| ডিসি পাওয়ার: | না. |
প্রযুক্তিগত তথ্য
স্পিসিযদিiসিatiউপরsIC697MDL250 এর
|
নামমাত্র ভোল্টেজঃ ইনপুট মডিউল: |
120 ভিএসি, 47 থেকে 63 হার্জ সিনোসাইডাল 32 (প্রতিটি আটটি ইনপুটের চারটি গ্রুপ) |
| আইসোলেশনঃ |
1500 ভোল্ট আরএমএস - ব্যাকপ্লেনে যেকোনো ইনপুট ইনপুট গ্রুপগুলির মধ্যে 500 ভোল্ট আরএমএস |
| ইনপুটCurrent: | 10mA (সাধারণ) নামমাত্র ভোল্টেজে (প্রতিক্রিয়াশীল) |
| ইনপুট বৈশিষ্ট্য- | |
| অন-স্টেটভোল্টেজঃ | ৭৫ থেকে ১৩২ ভোল্ট এসি, ৪৭ থেকে ৬৩ হার্জ সিনোসাইডাল |
| অফ-স্টেট ভোল্টেজঃ | ০ থেকে ২৫ ভোল্ট এসি, ৪৭ থেকে ৬৩ হার্জ সিনোসাইডাল |
| অন-স্টেটCurrent: | 6mA থেকে 15mA |
| অফ-স্টেট বর্তমানঃ | ০ থেকে ৩ এমএ (২.২ কমপক্ষে ২৫ ভোল্ট ইনপুট এ) |
| ফিল্টার বিলম্ব সময়ঃ | ২০ মিটার। |
| ৫ ভিডিসি ব্যাকপ্লেনবাস থেকে প্রয়োজনীয় বর্তমানঃ | 0.35 এম্পিয়ার |
| ভিএমই | ভিএমই স্ট্যান্ডার্ড সি সমর্থন করার জন্য ডিজাইন করা সিস্টেম।1 |
