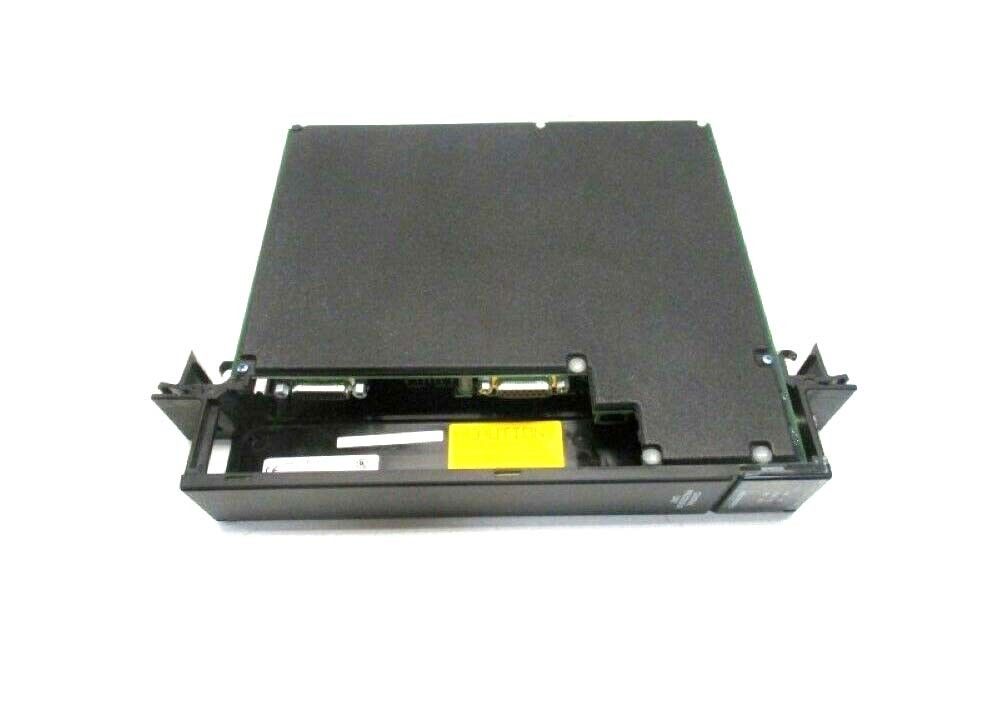

GE FANUC IC697CPX935, সিঙ্গল-স্লট পিএলসি সিপিইউ, কেন্দ্রীয় প্রসেসিং ইউনিট
পণ্যের বর্ণনা
আইসি৬৯৭সিপিএক্স৯৩৫ হল জিই অটোমেশন অ্যান্ড কন্ট্রোলস দ্বারা নির্মিত তিনটি অন্তর্নির্মিত সিরিয়াল পোর্ট সহ একটি সিঙ্গল-স্লট পিএলসি সিপিইউ। এটি সিস্টেমগুলির রিয়েল-টাইম নিয়ন্ত্রণ সম্পাদন করতে সক্ষম। ভিএমইসি.১ ফর্ম্যাট ব্যবহার করে,IC697CPX935 র্যাকের উপর মাউন্ট করা একটি ব্যাকপ্লেনের মাধ্যমে বিভিন্ন "স্মার্ট অপশন" মডিউলগুলির সাথে যোগাযোগ করতে পারেএই ডিভাইসটি তিন পজিশনের রান/স্টপ কন্ট্রোল সুইচ বা উপযুক্ত সফটওয়্যার চালানো কম্পিউটারের সাথে সংযোগের মাধ্যমে পরিচালিত হয়।
একটি 96MHz মাইক্রোপ্রসেসর এই ডিভাইসকে প্রতি 0.4 মাইক্রোসেকেন্ডে ভাসমান বিন্দু গণনা সম্পাদন করতে দেয়। এই ডিভাইসটি 12K I/O এবং 8K পর্যন্ত অ্যানালগ I/O এর যে কোনও মিশ্রণকে সমর্থন করে।IC697CPX935 নিম্নলিখিত মডিউল সমর্থন করে: আইসি৬৯৭ পরিবারের সমস্ত বিচ্ছিন্ন এবং এনালগ আই/ও মডিউল, প্রোগ্রামযোগ্য এবং আলফানিউমারিক ডিসপ্লে কোপ্রসেসর, আইসি৬৬০ এবং আইসি৬৬১ বাস কন্ট্রোলার মডিউল, লিঙ্ক এবং ল্যান ইন্টারফেস মডিউল,এবং যোগাযোগ মডিউল.
এক মেগাবাইট অন-বোর্ড র্যাম মেমরি সমর্থিত, যা একটি আইসি 697 এসিসি 701 ব্যাটারি দ্বারা পরিচালিত হয়। ফ্ল্যাশ মেমরি (এনভিআরএএম) ব্যবহারকারীর ডেটার জন্য 256 কিলোবাইট পর্যন্ত উপলব্ধ।সিস্টেম ফার্মওয়্যার ফ্ল্যাশ মেমরিতে সংরক্ষিত. ফার্মওয়্যার আপডেট করার জন্য ডিভাইসটি বিচ্ছিন্ন করা বা EPROM প্রতিস্থাপন করা প্রয়োজন হয় না।
IC697CPX935 একটি সংযুক্ত কম্পিউটারের মাধ্যমে MS-DOS বা উইন 95 বা উইন এনটি সফ্টওয়্যার অ্যাপ্লিকেশন চালানোর মাধ্যমে কনফিগার করা হয়। এই প্রোগ্রামার কম্পিউটারের সাথে সংযোগ সিরিয়াল, সমান্তরাল,অথবা ইথারনেট ইন্টারফেস. কোনও ডুয়াল ইনলাইন প্যাকেজ (ডিআইপি) সুইচ বা জাম্পার প্রয়োজন হয় না। অপারেশনাল সেটিংস প্রোগ্রামিং কম্পিউটারে একটি সফ্টওয়্যার পাসওয়ার্ড বা ডিভাইসের নিজের একটি মেমরি সুরক্ষা সুইচ দ্বারা সুরক্ষিত।
50 সেলসিয়াস বা 122 ফারেনহাইটের বেশি পরিবেশে নিরাপদ অপারেটিং তাপমাত্রা বজায় রাখার জন্য,এই ডিভাইসের জন্য প্রতি মিনিটে ন্যূনতম ৭০ ঘনফুট ক্ষমতা সম্পন্ন একটি শীতল ভ্যান ইনস্টল করার প্রয়োজন হবে।.
সঠিক ইনস্টলেশন নির্দেশাবলীর জন্য পণ্যের ম্যানুয়ালটি দেখুন। র্যাকের শক্তি বন্ধ করা উচিত। অপারেটিং কন্ট্রোল সুইচটি স্টপ পজিশনে রাখুন।মেমরি সুরক্ষা সুইচ এছাড়াও বন্ধ করা উচিত. লিথিয়াম ব্যাটারি উভয় সংযোগকারী মধ্যে সন্নিবেশ করা যেতে পারে. র্যাক থেকে IC697CPX935 সংযোগ করুন. র্যাক শক্তি পুনরুদ্ধার.
টেকনিক্যাল স্পেসিফিকেশন
| মডিউল টাইপঃ |
কেন্দ্রীয় প্রক্রিয়াকরণ ইউনিট |
| স্লট সংখ্যাঃ |
১ (একক স্লট) |
| বর্তমান প্রয়োজনঃ |
3.১ এম্পার |
| পয়েন্টের সংখ্যাঃ |
12K ইনপুট এবং আউটপুট (যে কোন মিশ্রণ) |
| সিরিয়াল পোর্টঃ |
তিন (আরএস-২৩২ এবং আরএস-৪৮৫) |
| সমর্থন করেঃ |
IC660/IC661 I/O এবং IC697 I/O
|
প্রযুক্তিগত তথ্য
স্পিসিযদিiসিatiউপরs
|
ব্যাটারিঃ শেল্ফ জীবন
ব্যাটারিঃ মেমোরি রিটেনশন
|
5 ২০ বছর বয়সেoC (68o এফ)
6 নামমাত্র মাস প্রয়োগ না শক্তি।
|
| ৫ ভোল্ট বাস থেকে প্রয়োজনীয় বর্তমান |
3.1 নামমাত্র অ্যাম্পিয়ার |
| অপারেটিং তাপমাত্রা |
0 থেকে 60oসি (32)oF থেকে 140oএফ);70 সিএফএম জোরপূর্বক বায়ু প্রয়োজন
০ থেকে ৫০oসি (32)oF থেকে 122oএফ);প্রেরিত বায়ু ছাড়া
|
|
দিনের সময় ঘড়ির সঠিকতা
পেরিয়ে যাওয়া সময় ঘড়ি (অভ্যন্তরীণ সময়) সঠিকতা
|
" 3দিনে ৫ সেকেন্ড সর্বাধিক
" ০১% সর্বাধিক
|
|
সিরিয়াল পোর্ট
পোর্ট ১ঃ আরএস-২৩২ সামঞ্জস্যপূর্ণ
পোর্ট ২ঃ আরএস-৪৮৫ সামঞ্জস্যপূর্ণ (অপ্টোক্যাপলার বিচ্ছিন্ন) পোর্ট ৩ঃ আরএস-৪৮৫ সামঞ্জস্যপূর্ণ (বিচ্ছিন্ন নয়)
|
প্রোগ্রামার সিরিয়াল সংযুক্তি বা অন্যান্য সিরিয়াল ডিভাইস
সমর্থিত প্রোটোকলঃ শুধুমাত্র SNP Slave
|
| ভিএমই সামঞ্জস্য |
ভিএমই স্ট্যান্ডার্ড সি সমর্থন করার জন্য ডিজাইন করা সিস্টেম।1 |
