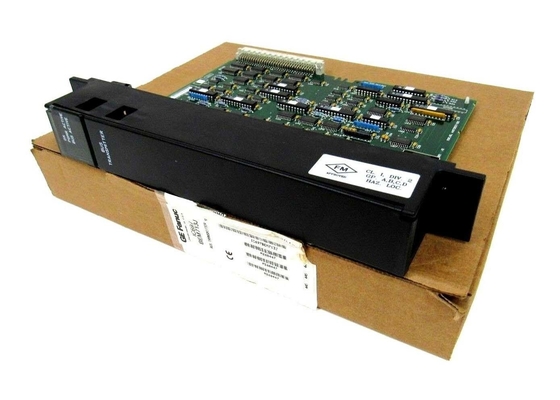

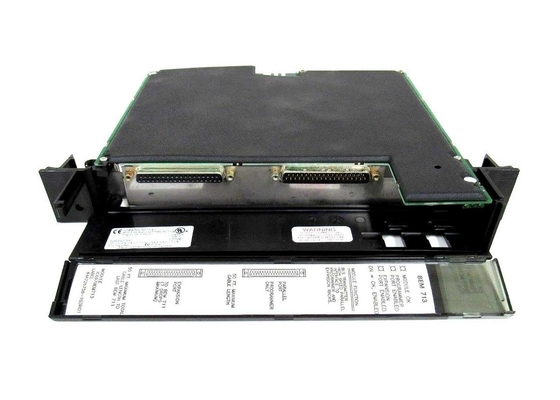

GE FANUC IC697BEM713 ， বাস ট্রান্সমিটার মডিউল ， 500 Kbytes/Sec

GE FANUC IC697BEM713, বাস ট্রান্সমিটার মডিউল, 500 কেবাইট/সেকেন্ড

IC697BEM713 এর পণ্যের বর্ণনা

আইসি 697 বিইএম 713 একটি বাস ট্রান্সমিটার মডিউল (বিটিএম) জিই ফ্যানুক দ্বারা নির্মিত সিরিজ 90-70 থেকে।IC697BEM713 মডিউলটি যখন সিস্টেমের অতিরিক্ত মডিউল প্রয়োজন হয় তখন প্রধান সিপিইউ র্যাক থেকে সম্প্রসারণের অনুমতি দেয় (সাতটি আইসি 697 পিএলসি র্যাক পর্যন্ত). উচ্চ পারফরম্যান্স সমান্তরাল প্রোগ্রামিং ফাংশন একটি গুরুত্বপূর্ণ বৈশিষ্ট্য। উপরন্তু, এই BTM কনফিগার করা সহজ এবং DIP সুইচ ব্যবহারের প্রয়োজন হয় না।

IC697BEM713 মডিউলটি একটি একক স্লটে অবস্থিত এবং এতে দুটি সংযোগকারী রয়েছে, প্রোগ্রামিং ডিভাইসে সংযুক্ত করার জন্য একটি উপরের সংযোগকারী এবং একটি নীচের সংযোগকারী,যা বিআরএম এর মাধ্যমে এক্সপেনশন র্যাকের জন্য একটি ডেইজি-চেইনযুক্ত ব্যবস্থা. বাস ট্রান্সমিটার মডিউলটি MS-DOS বা উইন্ডোজ প্রোগ্রামিং সফটওয়্যার কনফিগারেশন ফাংশন ব্যবহার করে কনফিগার করা উচিত।

স্ট্যাটাস এলইডি (৩) পোর্ট এবং/অথবা মডিউলের সমস্যা সম্পর্কে ব্যবহারকারীকে সতর্ক করে। যখন সিপিইউ সফ্টওয়্যার বিটিএম কনফিগারেশন সম্পন্ন করে এবং প্রতিটি সিস্টেম সম্প্রসারণ র্যাক জরিপ করেছে তখন উপরের মডিউল ঠিক আছে এলইডি চালু হবে।এটি যখন বা যদি এই শর্ত পূরণ করা হয় না OFF নির্গত হবে. মধ্যবর্তী প্রোগ্রামার পোর্ট সক্ষম এলইডি প্রোগ্রামার এবং পিএলসি যোগাযোগ করছে তা নির্দেশ করতে ফ্ল্যাশ বা প্রদর্শন করতে পারে। তারা যোগাযোগ না করার সময় এটি বন্ধ হবে।নিচের সম্প্রসারণ পোর্ট সক্ষম LED সম্প্রসারণ বাস অবস্থা নির্দেশ করেএই এলইডি চালু হতে পারে যখন বিটিএম বাসের রিসিভার মডিউলগুলির সাথে যোগাযোগ করছে বা বন্ধ থাকলে।

IC697BEM713 ইনস্টল করার সময়, ব্যবহারকারীর রেফারেন্সের জন্য উপযুক্ত প্রোগ্রামার নিয়ামক ম্যানুয়াল থাকা উচিত। শুরু করার আগে শক্তি বন্ধ করা উচিত।একবার মডিউল প্রধান CPU র্যাক ইনস্টল করা হয়, শক্তি বন্ধ করা যেতে পারে। এটি লক্ষ্য করা গুরুত্বপূর্ণ, তবে, মডিউল স্লট 1 ইনস্টল করা যাবে না। এটি কোন IC697 বিঘ্ন উত্স মডিউল ডান ইনস্টল করা আবশ্যক।

IC697BEM713 সম্পর্কে

জিই ফ্যানুক আইসি 697 বিইএম 713 মডিউলটি সিরিজ 90-70 থেকে একটি বাস ট্রান্সমিটার মডিউল। এটি সিস্টেমে অতিরিক্ত মডিউলগুলির প্রয়োজন হলে প্রধান র্যাক থেকে সম্প্রসারণের অনুমতি দেয়।IC697BEM713 মডিউলটি আরও সাতটি IC697 পিএলসি র্যাকের সম্প্রসারণের অনুমতি দেয়. IC697BEM713 মডিউলটি একটি সমান্তরাল ইন্টারফেস সরবরাহ করে যা একটি প্রোগ্রামিং ডিভাইস দ্বারা ব্যবহার করা যেতে পারে। IC697BEM713 মডিউলটি র্যাকের একটি স্লট দখল করে।IC697BEM713 মডিউলে 2 টি সংযোগকারী আছে: উপরের সংযোগকারীটি একটি প্রোগ্রামিং ডিভাইসের সাথে ইন্টারফেস করার জন্য সরবরাহ করা হয় এবং নীচের সংযোগকারীটি বাস রিসিভার মডিউলগুলির মাধ্যমে সম্প্রসারণের র্যাকগুলির জন্য ডেইজি চেইন কনফিগারেশনের অনুমতি দেয়।IC697BEM713 মডিউল সিস্টেম ব্যাকপ্লেন থেকে 5 ভোল্ট DC ভোল্টেজ প্রয়োজন এবং এটি 1.4 এম্পার বর্তমান।

প্রোগ্রামার ইন্টারফেসের স্পেসিফিকেশনগুলির মধ্যে 500 কিলোবাইট প্রতি সেকেন্ডের ডেটা রেট এবং 50 ফুটের সর্বাধিক সমর্থিত তারের দৈর্ঘ্য অন্তর্ভুক্ত রয়েছে।সম্প্রসারণ ইন্টারফেসের জন্য স্পেসিফিকেশন এছাড়াও 500 কিলোবাইট প্রতি সেকেন্ডের ডাটা রেট এবং একটি সর্বোচ্চ ক্যাবল দৈর্ঘ্য 50 ফুট অন্তর্ভুক্তIC697BEM713 মডিউলটি সিপিইউর জন্য সংরক্ষিত স্লট 1 ব্যতীত প্রধান র্যাকের যে কোনও স্লটে ইনস্টল করা যেতে পারে।মডিউল ইনস্টলেশনের আগে র্যাক পাওয়ার বন্ধ করা উচিত এবং মডিউল র্যাক ইনস্টল করার পরে এটি চালু করা যেতে পারেএই মডিউলটিতে তিনটি সবুজ এলইডি রয়েছে যা অবস্থা সংক্রান্ত তথ্য প্রদর্শন করে।উপরের LED চালু হয় যখন CPU সফটওয়্যার IC697BEM713 মডিউল এর পাওয়ার-আপ কনফিগারেশন সম্পন্ন এবং সিস্টেমের সব সম্প্রসারণ র্যাক জরিপ করেছে. নীচের এলইডি সম্প্রসারণ বাসের অবস্থা প্রদর্শন করে। যখন পিএলসি এবং প্রোগ্রামার যোগাযোগ করছে তখন মাঝের এলইডি জ্বলছে বা ঝাপসা হয়।

টেকনিক্যাল স্পেসিফিকেশন

প্রযুক্তিগত তথ্য
