পণ্যের বিবরণ:
প্রদান:
|
ব্র্যান্ড: | জিই ফানুক | মডেল: | IC693DSM314 |
---|---|---|---|
সিরিজ: | সিরিজ 90-30 | পণ্যের ধরন: | মোশন কন্ট্রোল মডিউল |
সামঞ্জস্যপূর্ণ উপাদান: | পিএলসি | অপারেশন মোড: | ডিজিটাল, এনালগ |
অক্ষের সংখ্যা: | 4 | অপারেটিং তাপমাত্রা: | 0 থেকে 60 ডিগ্রি সেলসিয়াস |
লক্ষণীয় করা: | পিএলসি,ডিজিটাল সার্ভো মডিউল,4 অক্ষ ডিজিটাল সার্ভো মডিউল |

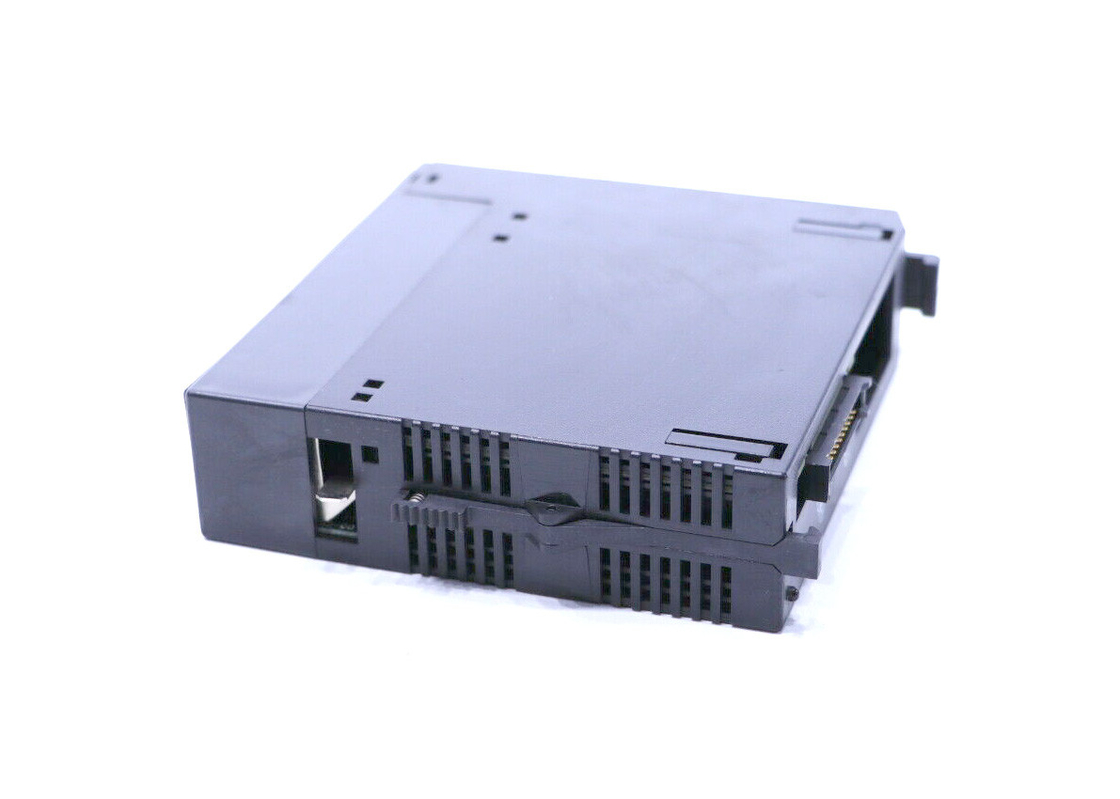

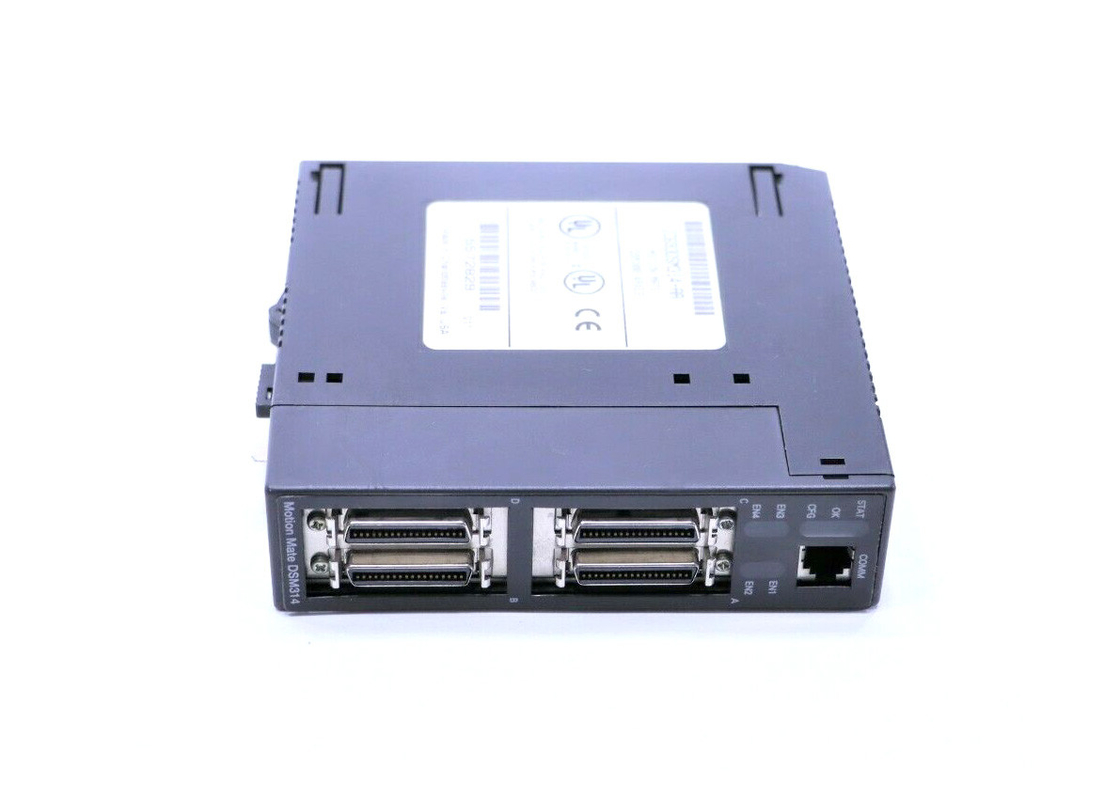

GE Fanuc দ্বারা মোশন মেট ডিজিটাল সার্ভো মডিউল IC693DSM314 90-30 সিরিজের জন্য একটি গতি নিয়ন্ত্রণ মডিউল হিসাবে কাজ করে।এই মডিউল দুটি মোডে কাজ করে: ডিজিটাল মোড এবং এনালগ মোড।ডিজিটাল মোড ডিজিটাল সার্ভোগুলির সাথে সামঞ্জস্যের জন্য ডিজাইন করা হয়েছে যখন অ্যানালগ মোড অবশ্যই অ্যানালগ কমান্ড ইনপুট বৈশিষ্ট্যযুক্ত সার্ভোগুলিকে নিয়ন্ত্রণ করতে ব্যবহার করা উচিত৷
IC693DSM314 সিরিজ 90-30 সিপিইউগুলির সাথে সামঞ্জস্যপূর্ণ যা ফার্মওয়্যার রিলিজ 10.0 বা তার পরে সজ্জিত।IC693DSM314 নির্দিষ্ট CPU-এর সাথে সামঞ্জস্যপূর্ণ নয়।এই CPU-এর অংশ নম্বর থাকবে যা CPU311 থেকে 341 এবং 351-এ শেষ হবে। এই মডিউলটিতে 10টি প্রোগ্রাম এবং 40টি সাবরুটিনের জন্য অ-উদ্বায়ী স্টোরেজ রয়েছে।ব্যবহারকারী ভার্সাপ্রো সফ্টওয়্যার 1.1 বা পরবর্তী সংস্করণ ব্যবহার করে সিস্টেমের জন্য প্রোগ্রাম এবং সাবরুটিন তৈরি করতে পারে।এর ডিজাইন বৈশিষ্ট্যগুলির মধ্যে রয়েছে: ব্লক প্রসেসিং সময় যা 5 মিলিসেকেন্ডের কম;ব্যবহারকারী প্রোগ্রামিং ছাড়াই PLC টেবিল এবং DSM314 এর মধ্যে স্বয়ংক্রিয় ডেটা স্থানান্তর;প্রতিটি সার্ভো অক্ষের জন্য হোম এবং ওভারট্রাভেল সুইচ ইনপুট;স্ট্যান্ডার্ড এবং ফলোয়ার উভয় মোডে প্রোগ্রামিং ইউনিট (ইউজার ইউনিট) এর ইউজার স্কেলিং;অনুসরণকারী মাস্টার অক্ষের জন্য ট্র্যাকিং নির্ভুলতা এবং চতুর্ভুজ এনকোডার ইনপুট উন্নত করতে বেগ ফিড ফরওয়ার্ড এবং অবস্থান ত্রুটি সংহতকারী।
উপরন্তু, এই মডিউল কমান্ড পরামিতি ব্যবহার করে রেসিপি প্রোগ্রামিং বৈশিষ্ট্য.এই ধরনের প্রোগ্রামিং বেগ, সরানো, ত্বরণ এবং বাস কমান্ডের জন্য উপলব্ধ।এটিতে প্রতিটি অক্ষে একটি বর্ধিত চতুর্ভুজ এনকোডার ইনপুট রয়েছে যা এনকোডার/অ্যানালগ মোডে ব্যবহৃত হয়।IC693DSM314-এ PLC দ্বারা ব্যবহারের জন্য 5V, 24V এবং এনালগ I/O বৈশিষ্ট্য রয়েছে;বোর্ডে লোকাল লজিক কন্ট্রোলের মাধ্যমে উচ্চ-গতির ডিজিটাল আউটপুট (প্রতিটি 24V এবং চারটি 5V) এবং 13-বিট অ্যানালগ আউটপুট PLC দ্বারা নিয়ন্ত্রিত হতে পারে বা ডিজিটাল সার্ভো টিউনিং মনিটর হিসাবে ব্যবহার করা যেতে পারে।
এটি প্রোগ্রামিং ইউনিটের উচ্চ রেজোলিউশন দিয়ে ডিজাইন করা হয়েছে (অবস্থান: -536,870,912 … +536,870,911 ব্যবহারকারী ইউনিট; বেগ 1 … 8,388,607 ব্যবহারকারী ইউনিট/সেকেন্ড; ত্বরণ: 1 … 1,073,741,823 ব্যবহারকারী ইউনিট/সেকেন্ড);মোশন প্রোগ্রাম তৈরি (মোশন প্রোগ্রাম 1 - 10) এবং স্থানীয় লজিক প্রোগ্রামিং সহ সমস্ত প্রোগ্রামিং এবং কনফিগারেশন কাজের জন্য সংযোগের একক পয়েন্ট।এই মডিউলটি প্রোগ্রামিং এবং কনফিগার করার সময়, ব্যবহারকারীকে অবশ্যই প্রোগ্রামিং যোগাযোগ পোর্ট ব্যবহার করতে হবে।পরিবর্তে, CPU সমস্ত কনফিগারেশন, মোশন প্রোগ্রাম এবং স্থানীয় লজিক প্রোগ্রামগুলিকে PLC ব্যাকপ্লেন জুড়ে DSM314-এ লোড করে।
ডিএসএম ফার্মওয়্যার ফ্ল্যাশ মেমরিতে সংরক্ষণ করা হয়।ব্যবহারকারীকে অবশ্যই IC693DSM314 মডিউলের ফ্রন্ট প্যানেল COMM পোর্টের মাধ্যমে ফার্মওয়্যার আপডেট করতে হবে।মডিউলটি GE Fanuc α সিরিজ এবং β সিরিজ ডিজিটাল পরিষেবা, SL-সিরিজ servos, বা এনালগ বেগ কমান্ড বা এনালগ টর্ক কমান্ড ইন্টারফেসের সাথে তৃতীয় পক্ষের সার্ভো নিয়ন্ত্রণ করে।প্রতিটি অক্ষের জন্য দুটি পজিশন ক্যাপচার স্ট্রোব ইনপুট ±2 গণনা এবং 10 মাইক্রোসেকেন্ড ভ্যারিয়েন্সের নির্ভুলতার সাথে অক্ষ এবং/অথবা মাস্টার অবস্থান ক্যাপচার করতে পারে।
ব্র্যান্ড | জিই ফানুক |
সিরিজ | সিরিজ 90-30 |
অংশ সংখ্যা | IC693DSM314 |
সামঞ্জস্যপূর্ণ উপাদান | প্রোগ্রামেবল লজিক কন্ট্রোলার |
অপারেশন মোড | ডিজিটাল, এনালগ |
প্রক্রিয়াকরণের সময় ব্লক করুন | 5 মিলিসেকেন্ডের কম |
অক্ষের সংখ্যা | 4 |
প্রোগ্রামিং ইউনিট রেজোলিউশন (অবস্থান) | -536,870,912 থেকে 536,870,911 ব্যবহারকারী ইউনিট প্রতি সেকেন্ড |
প্রোগ্রামিং ইউনিট রেজোলিউশন (বেগ) | প্রতি সেকেন্ডে 1 থেকে 8,388,607 ব্যবহারকারী ইউনিট |
প্রোগ্রামিং ইউনিট রেজোলিউশন (ত্বরণ) | প্রতি সেকেন্ডে 1 থেকে 1,073,741,823 ব্যবহারকারী ইউনিট |
অ-উদ্বায়ী স্টোরেজ | 10টি প্রোগ্রাম এবং 40টি সাবরুটিন |
ব্যাকপ্লেন বর্তমান খরচ | 5 ভোল্ট ডিসিতে 450 মিলিঅ্যাম্পস (সাধারণ) |
অপারেটিং তাপমাত্রা | 0 থেকে 60 ডিগ্রি সেলসিয়াস (32 থেকে 140 ডিগ্রি ফারেনহাইট) |
সংগ্রহস্থল তাপমাত্রা | -40 থেকে 85 ডিগ্রি সেলসিয়াস (-40 থেকে 185 ডিগ্রি ফারেনহাইট) |
