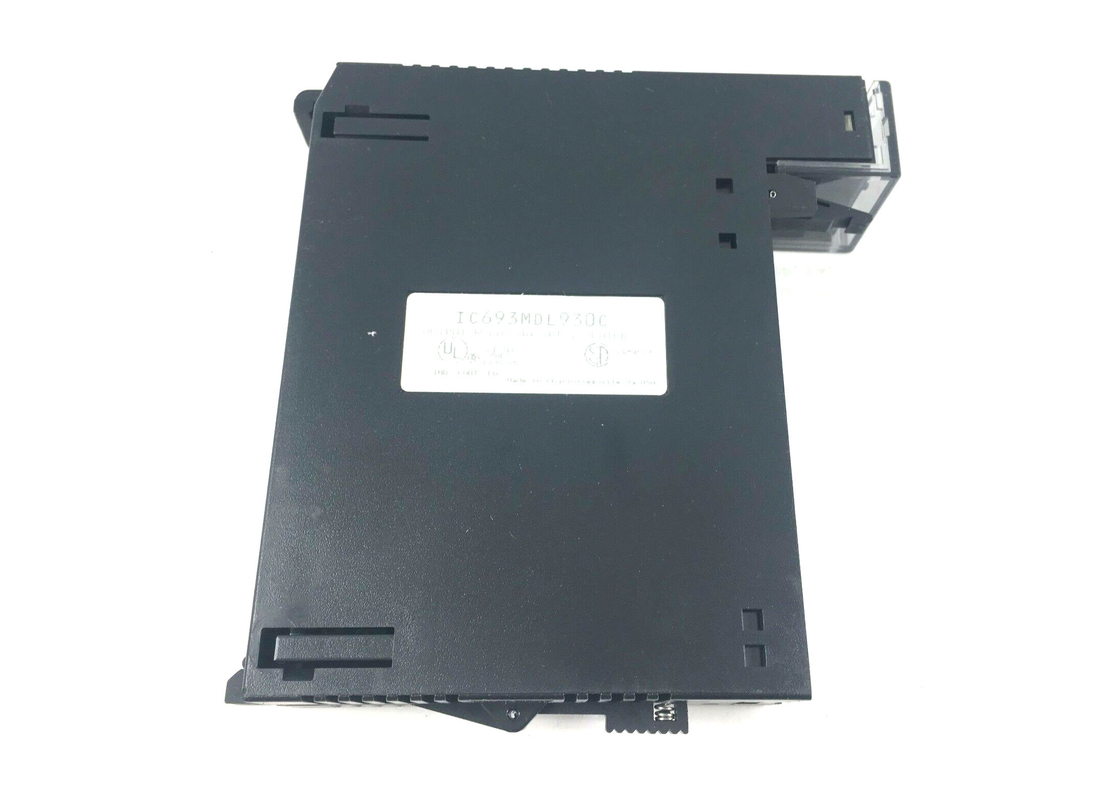

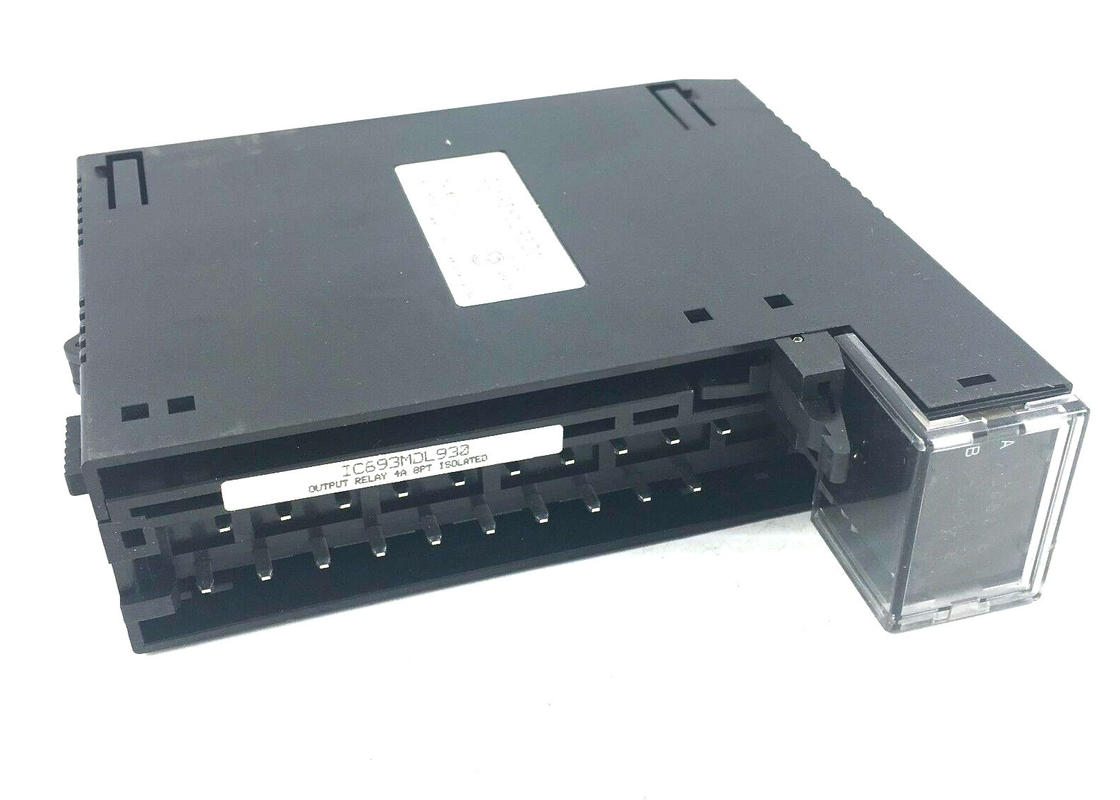

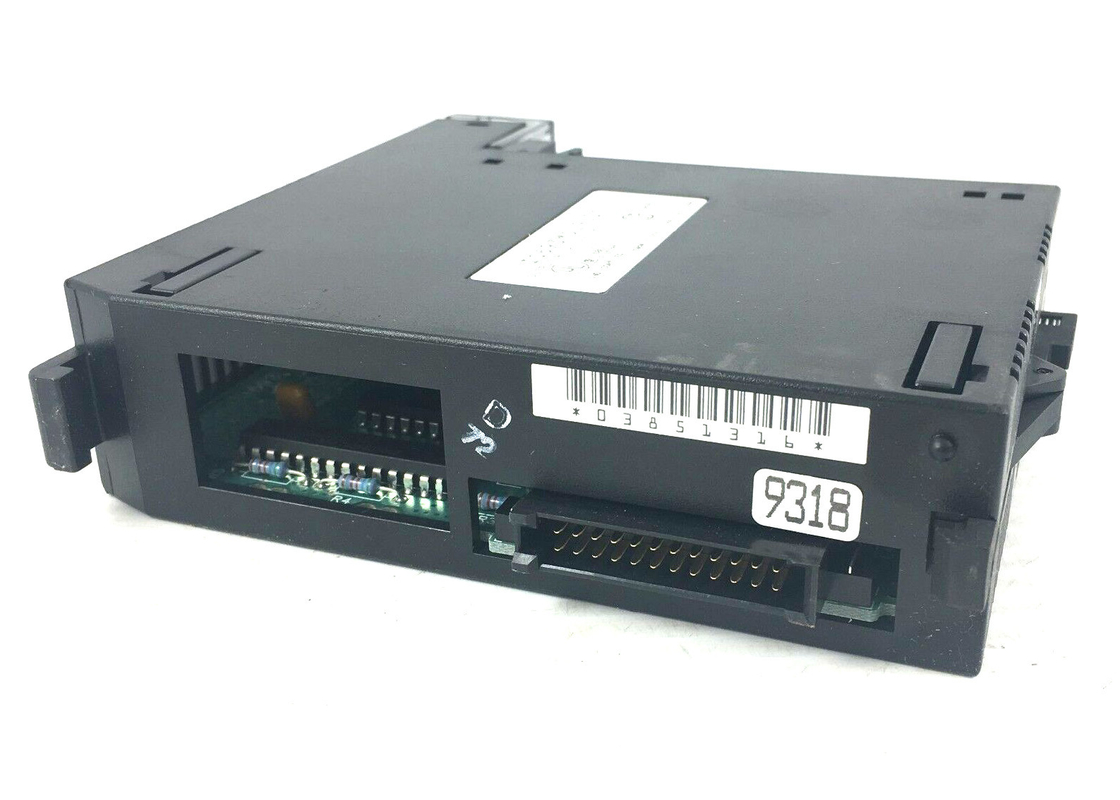

জিই ফ্যানুক আইসি 693 এমডিএল 930 4 এমপি বিচ্ছিন্ন রিলে আউটপুট মডিউল সিরিজ 90-30 পিএলসি

জিই ফ্যানুক আইসি 693 এমডিএল 930 4 এমপি বিচ্ছিন্ন রিলে আউটপুট মডিউল সিরিজ 90-30 পিএলসি

পণ্যের বিবরণ:

উৎপত্তি স্থল:	আমেরিকা
পরিচিতিমুলক নাম:	GE
মডেল নম্বার:	IC693MDL930

বিস্তারিত তথ্য

উৎপত্তি স্থল:

আমেরিকা

পরিচিতিমুলক নাম:

মডেল নম্বার:

IC693MDL930

ব্র্যান্ড:

জিই ফানুক

মডেল:

IC693MDL930

সিরিজ:

সিরিজ 90-30

পাওয়ার টাইপ:

আউটপুট মডিউল

আউটপুট চ্যানেল:

স্লট:

আউটপুট সুইচিং ক্ষমতা:

4 AMPS

ডিসি অপারেটিং ভোল্টেজ:

5 থেকে 30 ভোল্ট ডিসি

এসি অপারেটিং ভোল্টেজ:

5 থেকে 250 ভোল্টের এসি

বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

4 অ্যাম্প বিচ্ছিন্ন রিলে আউটপুট মডুল

পিএলসি বিচ্ছিন্ন রিলে আউটপুট মডুল

জিই ফ্যানুক আইসি 693 এমডিএল 930

ট্রেডিং তথ্য

ন্যূনতম চাহিদার পরিমাণ:

মূল্য:

আলোচনাযোগ্য

প্যাকেজিং বিবরণ:

মূল বাক্সে নতুন

ডেলিভারি সময়:

5-8 কার্য দিবস

পরিশোধের শর্ত:

টি / টি

যোগানের ক্ষমতা:

100

পণ্যের বর্ণনা

GE FANUC IC693MDL930, 4 এম্পিয়ার আইসোলেটেড রিলে আউটপুট মডিউল, সিরিজ 90-30 PLC

পণ্যের বর্ণনা

GE Fanuc IC693MDL930 একটি 4 এম্পিয়ার আইসোলেটেড রিলে আউটপুট মডিউল।সিরিজ 90-30 প্রোগ্রামেবল লজিক কন্ট্রোলারের জন্য ডিজাইন করা হয়েছে, এই মডিউলটি 8টি সাধারণত-খোলা রিলে সার্কিট সরবরাহ করে।এগুলি ব্যবহারকারীকে আউটপুট লোড নিয়ন্ত্রণ করতে সক্ষম করে।প্রতিটি সার্কিটের 4-এম্পিয়ার আউটপুট সুইচিং ক্ষমতা রয়েছে।মডিউলের প্রতিটি আউটপুট পয়েন্ট অন্য পয়েন্ট থেকে বিচ্ছিন্ন এবং প্রতিটি পয়েন্টের একটি পৃথক সাধারণ পাওয়ার আউটপুট টার্মিনাল রয়েছে।

রিলে আউটপুট মডিউল বিভিন্ন লোড ডিভাইস নিয়ন্ত্রণ করতে সক্ষম। এর মধ্যে সূচক, মোটর স্টার্টার এবং সোলেনয়েড অন্তর্ভুক্ত রয়েছে, তবে এটি সীমাবদ্ধ নয়। এই মডিউলের সাথে সংযুক্ত ফিল্ড ডিভাইসগুলি পরিচালনা করার জন্য, ব্যবহারকারীকে AC বা DC পাওয়ার সরবরাহ করতে হবে।মডিউলের উপরে সবুজ এলইডি-এর দুটি অনুভূমিক সারি রয়েছে যা প্রতিটি পয়েন্টের চালু/বন্ধ অবস্থা নির্দেশ করে। প্রতিটি সারিতে আটটি এলইডি রয়েছে।যেহেতু IC693MDL930-এর শুধুমাত্র 8টি রিলে সার্কিট রয়েছে, তাই নীচের সারিটি ব্যবহার করা হয় না. উপরের সারি, যা A1 লেবেলযুক্ত, পয়েন্ট 1 থেকে 8 পর্যন্ত অবস্থা নির্দেশ করে।

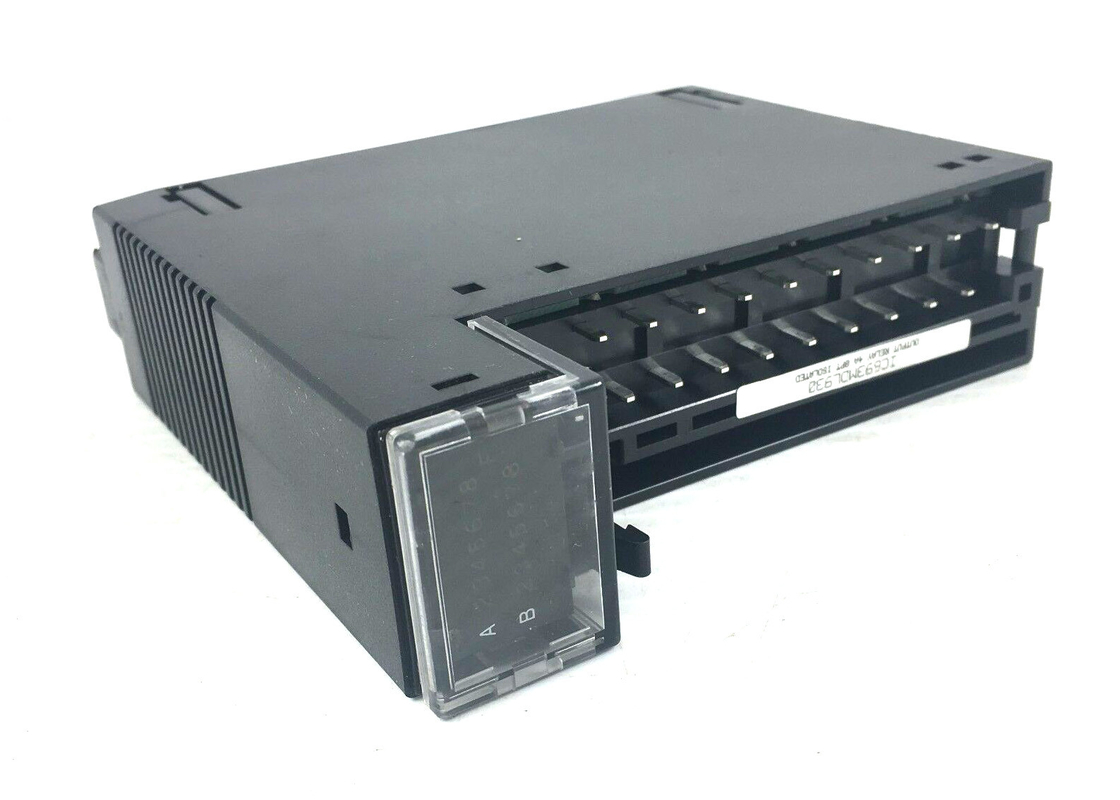

মডিউলের hinged দরজার ভিতরের পৃষ্ঠ এবং বাইরের পৃষ্ঠের মধ্যে একটি সন্নিবেশ রয়েছে।বাইরের বাম প্রান্তে, সন্নিবেশটি লাল রঙের। এটি নির্দেশ করে যে এটি একটি উচ্চ-ভোল্টেজ মডিউল।যখন দরজা বন্ধ থাকে, তখন মডিউলের ভিতরের দিকে মুখ করা ভিতরের পৃষ্ঠে সার্কিট ওয়্যারিং তথ্য থাকে। বাইরের পৃষ্ঠে, সার্কিট সনাক্তকরণ তথ্য রেকর্ড করা যেতে পারে। ব্যবহারকারীরা যারা তাদের শিল্প অ্যাপ্লিকেশনের জন্য এই মডিউলটি প্রয়োগ করতে চান তারা যেকোনো সিরিজ 90-30 PLC সিস্টেমের সাথে এটি করতে পারেন।রিলে আউটপুট মডিউলটি হয় 5-স্লট বা 10-স্লট বেসপ্লেটের যেকোনো I/O স্লটে ইনস্টল করা যেতে পারে।

প্রযুক্তিগত বৈশিষ্ট্য

রেটেড ভোল্টেজ:	24 ভোল্ট ডিসি বা 120/240 ভোল্ট এসি
# আউটপুট:	8
ফ্রিকোয়েন্সি:	এসি সহ 50/60 Hz
আউটপুট কারেন্ট:	প্রতি সার্কিটে 4 এম্পিয়ার
আউটপুট ভোল্টেজ পরিসীমা:	5 থেকে 30 ভোল্ট ডিসি, 5 থেকে 250 ভোল্ট এসি
ডিসি পাওয়ার:	হ্যাঁ

প্রযুক্তিগত তথ্য

রেটেড ভোল্টেজ	24 ভোল্ট ডিসি, 120/240 VAC (নমিনাল - ব্যতিক্রমের জন্য নিম্নলিখিত টেবিলটি দেখুন)
অপারেটিং ভোল্টেজ	5 থেকে 30 ভোল্ট ডিসি
	5 থেকে 250 VAC, 50/60 Hz
প্রতি মডিউলে আউটপুট	আটটি বিচ্ছিন্ন আউটপুট
বিচ্ছিন্নতা:
ফিল্ড থেকে ব্যাকপ্লেন এবং ফ্রেম গ্রাউন্ড পর্যন্ত	250 VAC অবিচ্ছিন্ন; 1 মিনিটের জন্য 1500 VAC
পয়েন্ট টু পয়েন্ট	250 VAC অবিচ্ছিন্ন; 1 মিনিটের জন্য 1500 VAC
সর্বোচ্চ লোড	প্রতি আউটপুটে 4 এম্পিয়ার প্রতিরোধক সর্বোচ্চ
	প্রতি আউটপুটে 2 এম্পিয়ার পাইলট ডিউটি
	ইউএল ইনস্টলেশনের জন্য প্রতি মডিউলে 20 এম্পিয়ার সর্বোচ্চ সর্বোচ্চ লোড পরিবেষ্টিত তাপমাত্রার উপর নির্ভর করে, যেমন নীচে দেখানো হয়েছে
ন্যূনতম লোড	10mA
সর্বোচ্চ ইনরাশ	5 এম্পিয়ার
অন রেসপন্স টাইম	সর্বোচ্চ 15ms1
অফ রেসপন্স টাইম	সর্বোচ্চ 15ms1
বিদ্যুৎ খরচ	ব্যাকপ্লেনের 5 ভোল্ট বাস থেকে 6mA (সমস্ত আউটপুট চালু)
	ব্যাকপ্লেনের রিলে 24V বাস থেকে 70mA (সমস্ত আউটপুট চালু)
1 যখন এই মডিউলটি ডিসি পাওয়ার সাপ্লাই IC695PSD040 বা PSD140 এর সাথে ব্যবহার করা হয়, তখন বিশেষ সতর্কতা অবলম্বন করা উচিত কারণ সোর্স ভোল্টেজের ড্রপআউটগুলি এই মডিউল দ্বারা দেখা যাবে এবং এর ফলে রিলে ড্রপআউট হতে পারে।
