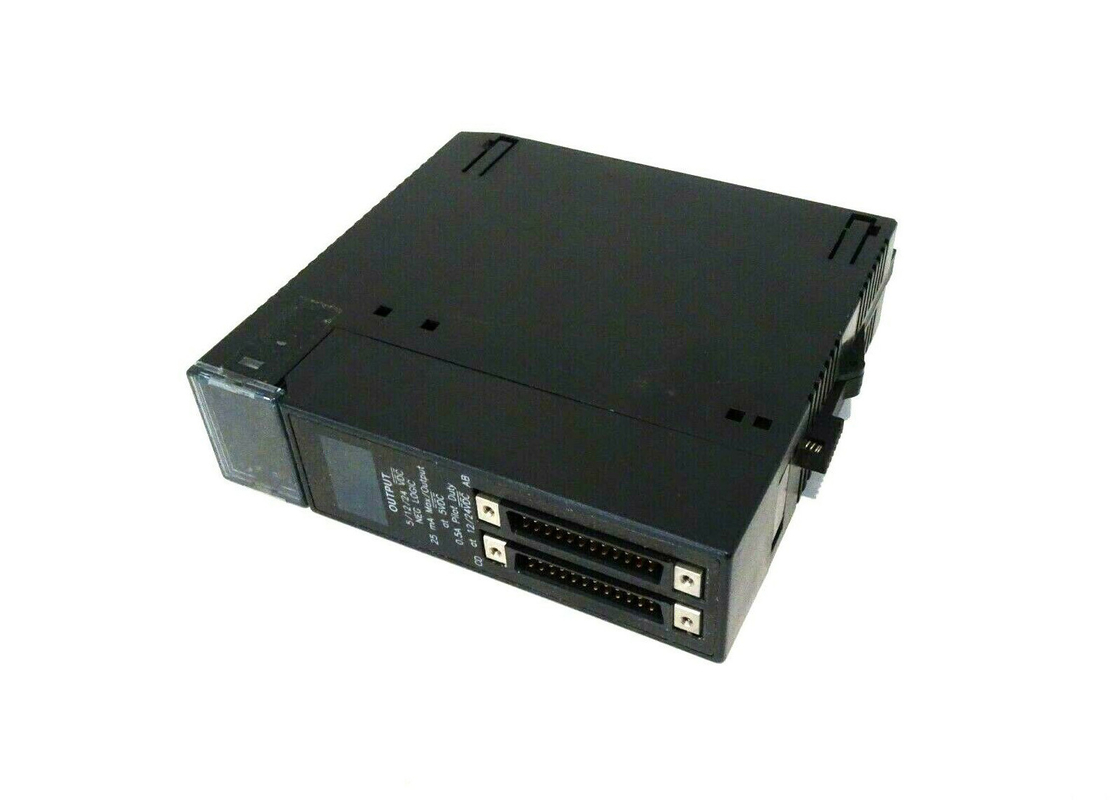

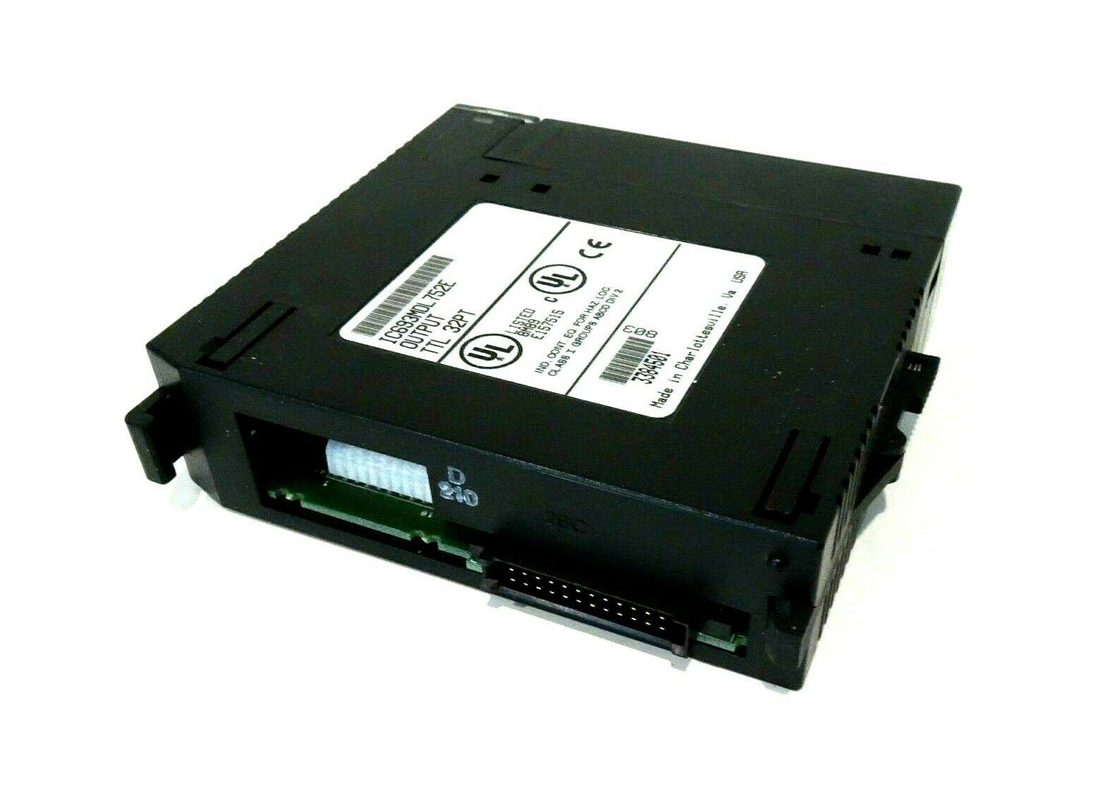

GE FANUC IC693MDL752 5 / 24v ডিসি টিটিএল নেতিবাচক লজিক আউটপুট মডিউল

GE FANUC IC693MDL752, 5/24-ভোল্ট DC (TTL) নেগেটিভ লজিক আউটপুট মডিউল

পণ্যের বর্ণনা

৫/২৪ ভোল্টের ডিসি (টিটিএল) নেগেটিভ লজিক আউটপুট মডিউল, আইসি৬৯৩এমডিএল৭৫২ এর ৩২টি নেগেটিভ লজিক বা ডুবে যাওয়া টাইপের আউটপুট পয়েন্ট (অ্যাক্টিভ লো) রয়েছে এবং এটি ৩২ বিট ডিস্ক্রিট %কিউ আউটপুট ডেটা ব্যবহার করে।আউটপুটগুলি চারটি পৃথক গ্রুপে সাজানো হয়েছে (এ থেকে ডি পর্যন্ত লেবেলযুক্ত), প্রতিটি গ্রুপে আটটি আউটপুট রয়েছে (১ থেকে ৮ নম্বরযুক্ত) প্রতিটি গ্রুপের অনন্য সাধারণ রয়েছে।এটি যে কোনও সিরিজ 90-30 প্রোগ্রামযোগ্য লজিক কন্ট্রোলার (পিএলসি) সিস্টেমে ইনস্টল করা যেতে পারে যার 5 বা 10-আই / ও স্লট বেসপ্লেট রয়েছে. প্রতিটি গ্রুপের সাধারণ ব্যবহারকারী I / O সংযোগকারী রয়েছে যা দুটি পিন বহন করে। এই সংযোগকারীদের প্রতিটি পিনের বর্তমান হ্যান্ডলিং ক্ষমতা 3 এম্পিয়ার।উভয় পিন সংযোগ করতে যখন সাধারণ সংযোগ সুপারিশ করা হয়, কিন্তু উচ্চ প্রবাহ যেমন 3 থেকে 4 এম্পিয়ার প্রয়োজন অ্যাপ্লিকেশন জন্য প্রয়োজন হয়।

IC693MDL752 দুটি মোডে কাজ করেঃ ট্রানজিস্টর-ট্রানজিস্টর লজিক (টিটিএল) এবং 12/24 ভোল্ট মোড।টিটিএল মোডে, প্রতিটি আউটপুট +5 ভিডিসি জুড়ে ব্যবহারকারীর লোডগুলি স্যুইচ করতে পারে। 12/24 ভি মোডে, ব্যবহারকারীর লোডগুলি +12 থেকে -24 ভিডিসি পরিসরে স্যুইচ করা যেতে পারে। এছাড়াও, প্রতিটি মোডে আউটপুট পয়েন্টগুলি (টিটিএল এবং 12/24 ভি),25 mA এবং 0 এর সর্বোচ্চ বর্তমান ডুবে যেতে পারেমডিউলের প্রতিটি আউটপুট গ্রুপ (এ থেকে ডি) একটি নির্দিষ্ট কাজ বা অ্যাপ্লিকেশনের লোড প্রয়োজনীয়তার জন্য উপযুক্ত অপারেটিং মোডে ব্যবহার করা যেতে পারে।গ্রুপ A টিটিএল লোডের কাজ এবং গ্রুপ B 12 ভিডিসি লোডের জন্য প্রয়োগ করা যেতে পারে, যখন গ্রুপ সি এবং ডি 24 ভিডিসি লোড টাস্ক প্রয়োগ করা যেতে পারে। তবে, যখন মিশ্রণ মোড (টিটিএল এবং ইন্ডাক্টিভ-টাইপ লোড) যেমন এই ক্ষেত্রে,বৈদ্যুতিক শব্দ এবং এর প্রভাব সম্পর্কে সচেতন হওয়া গুরুত্বপূর্ণ.

ব্যবহারকারীর লোড ডিভাইসগুলি মডিউলের সামনের দিকে অবস্থিত দুটি পুরুষ 24-পিন সংযোগকারীগুলির মাধ্যমে মডিউলে সংযুক্ত করা হয়।ডানদিকে সংযোগকারীগুলি গ্রুপ A এবং B আউটপুট পয়েন্টগুলির সাথে ইন্টারফেস করে যখন বামদিকে গ্রুপ C এবং D আউটপুট পয়েন্টগুলির সাথে ইন্টারফেস করে. মডিউল উপর optocouplers ক্ষেত্র পাশ এবং লজিক পাশ মধ্যে ব্যাকপ্লেন বিচ্ছিন্নতা প্রদান। মডিউল এছাড়াও LED নির্দেশক আছে, প্রতিটি আউটপুট অনুরূপ লেবেল,মডিউলের শীর্ষে যা প্রতিটি আউটপুট পয়েন্টের সক্রিয় (ON) বা নিষ্ক্রিয় (OFF) অবস্থা নির্দেশ করেবিশেষ ত্রুটি বা অ্যালার্ম ডায়াগনস্টিকের কোন রিপোর্ট নেই।

প্রতিটি আউটপুট পয়েন্টে একটি অভ্যন্তরীণ টান-আপ প্রতিরোধক রয়েছে। যখন আউটপুট পয়েন্টের ক্ষেত্র-প্রভাব ট্রানজিস্টর (এফইটি) বন্ধ থাকে, তখন প্রতিরোধকের লক্ষ্য টিটিএল কাজের জন্য একটি উচ্চ লজিক স্তর সরবরাহ করা।এটি ব্যবহারকারী পাওয়ার ইনপুট ইতিবাচক দিকে আউটপুট আপ টেনে এই কাজ করে, যা টিটিএল টাস্কের জন্য সাধারণত +5V হয়। সিপিইউ বন্ধ করলে সমস্ত 32 টি আউটপুট পয়েন্ট বন্ধ হয়ে যায় এবং ব্যবহারকারীকে লোডগুলিতে বিদ্যুৎ সরবরাহের জন্য শক্তি সরবরাহ করতে হবে।ব্যবহারকারীর সরবরাহিত শক্তির একটি ন্যূনতম পরিমাণটি আউটপুট ডিভাইসগুলিতে গেট ড্রাইভ সরবরাহ করতে মডিউল দ্বারা ব্যবহৃত হয়.

টেকনিক্যাল স্পেসিফিকেশন

প্রযুক্তিগত তথ্য

বিশেষ উল্লেখ
