GE FANUC IC693MDL632 ， 125 ভোল্ট ডিসি পজিটিভ / নেতিবাচক লজিক ইনপুট মডিউল

GE FANUC IC693MDL632, 125 ভোল্ট ডিসি পজিটিভ/নেগেটিভ লজিক ইনপুট মডিউল

পণ্যের বিবরণ

GE Fanuc IC693MDL632 একটি 125 ভোল্ট ডিসি পজিটিভ/নেগেটিভ লজিক ইনপুট মডিউল।এই মডিউলে 8টি আলাদা ইনপুট পয়েন্ট রয়েছে, যা দুটি বিচ্ছিন্ন গ্রুপের মধ্যে সমানভাবে বিভক্ত। এই দুটি গ্রুপের প্রত্যেকটির নিজস্ব সাধারণ সংযোগ রয়েছে।সাধারণ সংযোগগুলি মডিউলের ভিতরে সংযুক্ত বা একসাথে বাঁধা নেই।

অপারেটররা একটি সিরিজ 90-30 PLC এর সাথে এই মডিউলটি ব্যবহার করতে পারেন। এটি একটি 5-স্লট বা 10-স্লট বেস প্লেটের I/O স্লটে এটি ইনস্টল করার মাধ্যমে করা হয়।

ফিল্ড ডিভাইসগুলি পরিচালনা করার জন্য, অপারেটরকে অবশ্যই তাদের পাওয়ার সরবরাহ করতে হবে। প্রথমে, ইনপুট ডিভাইসটি সংযুক্ত করতে হবে। এটি মডিউল ইনপুট এবং পাওয়ার বাসের মধ্যে করা হয়। ইনপুট বৈশিষ্ট্যের সাথে সামঞ্জস্যপূর্ণ ইনপুট ডিভাইসের একটি বিস্তৃত পরিসর রয়েছে। এর মধ্যে রয়েছে, কিন্তু এতে সীমাবদ্ধ নয়, ইলেকট্রনিক প্রক্সিমিটি সুইচ, পুশবাটন এবং লিমিট সুইচ।

IC693MDL632 মডিউলের পজিটিভ বা নেগেটিভ লজিক বৈশিষ্ট্য থাকতে পারে।এটি ডিজাইন দ্বারা করা হয়েছে। এটি ইনপুট ডিভাইস থেকে ব্যবহারকারীর সাধারণ বা নেগেটিভ পাওয়ার বাসে কারেন্ট পাঠাতে পারে – পজিটিভ লজিক। একইভাবে, মডিউলটি ইনপুট ডিভাইস থেকে কারেন্ট সরবরাহ করতে পারে এবং এটিকে ব্যবহারকারীর সাধারণ বা পজিটিভ পাওয়ার বাসে পাঠাতে পারে – নেগেটিভ লজিক।

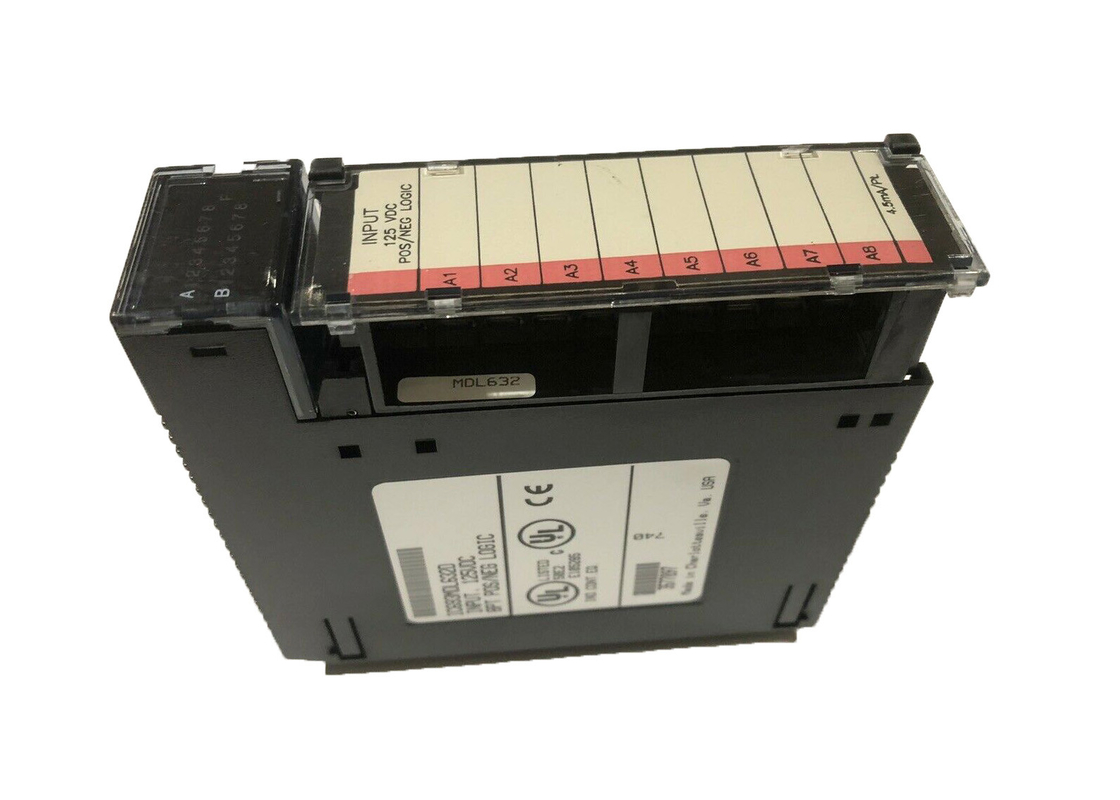

মডিউলের উপরে, ব্যবহারকারীরা LED ব্লক খুঁজে পাবেন।এখানে সূচকগুলির দুটি অনুভূমিক সারি রয়েছে। যেহেতু এই মডিউলে মাত্র 8টি পয়েন্ট রয়েছে, তাই এটি শুধুমাত্র উপরের সারিটি ব্যবহার করে – পয়েন্ট 1 থেকে 8। এগুলি প্রতিটি পয়েন্টের চালু/বন্ধ অবস্থা দেখায়।

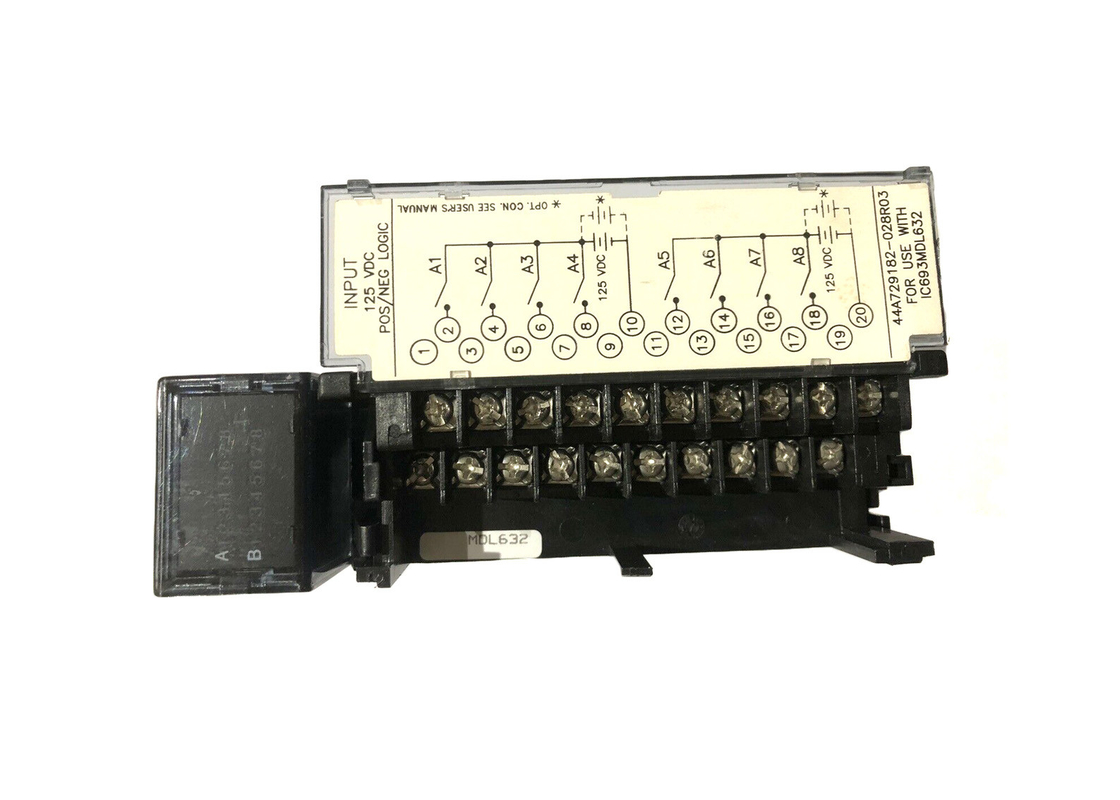

এই মডিউলে একটি কব্জাযুক্ত দরজা রয়েছে এবং দরজার ভিতরের এবং বাইরের পৃষ্ঠের মধ্যে একটি সন্নিবেশ রয়েছে। যখন দরজাটি বন্ধ থাকে, তখন সন্নিবেশের যে পৃষ্ঠটি মডিউলের ভিতরের দিকে মুখ করে থাকে তাতে সার্কিট ওয়্যারিং সম্পর্কে তথ্য থাকে। এছাড়াও, সার্কিট সনাক্তকরণ তথ্য বাইরের পৃষ্ঠে রেকর্ড করা যেতে পারে।

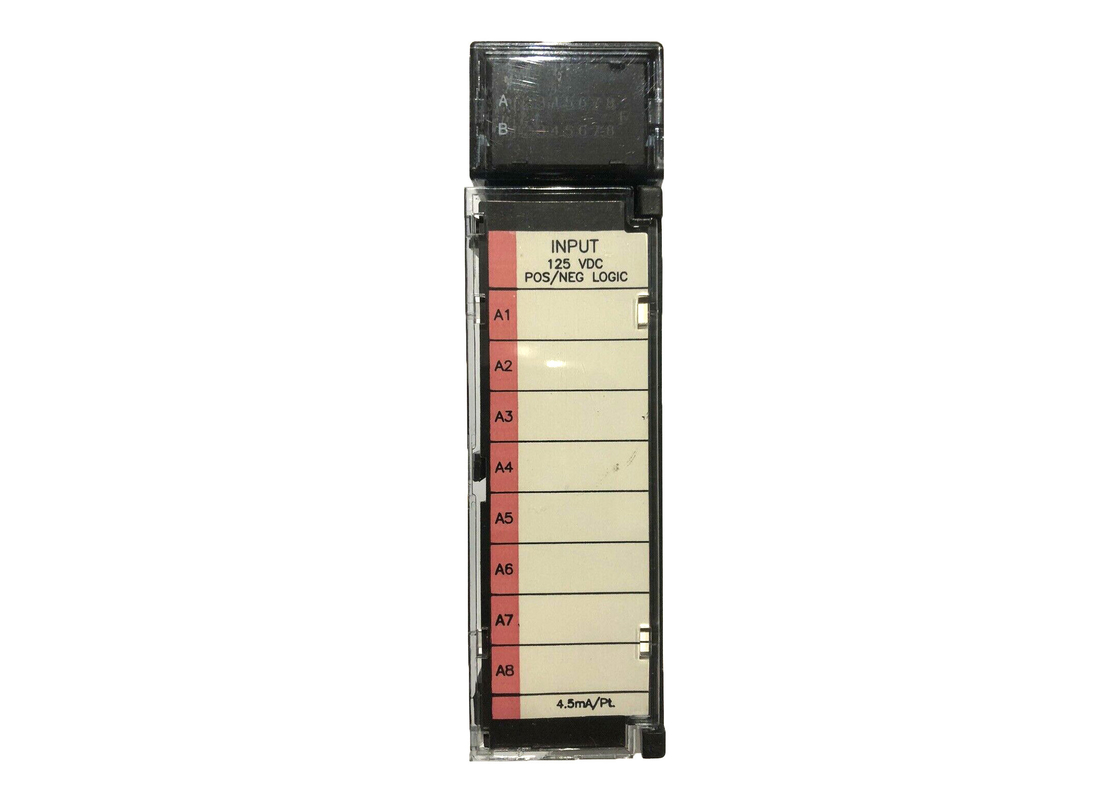

সন্নিবেশের বাইরের-বাম প্রান্তে, ব্যবহারকারীরা দেখতে পারে যে এটি লাল। এটি ব্যবহারকারীকে জানাতে কালার-কোড করা হয়েছেএটি একটি উচ্চ-ভোল্টেজ মডিউল।
