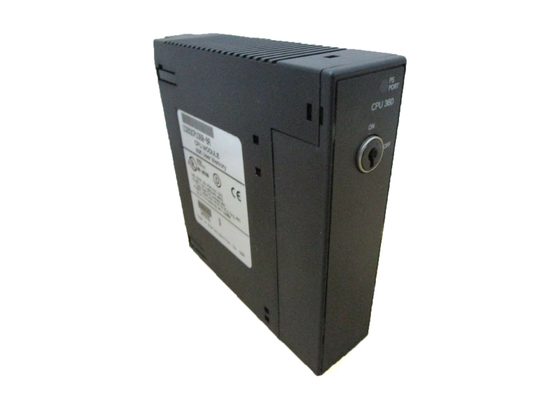

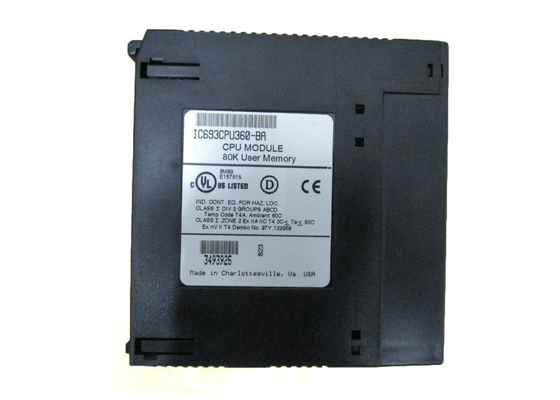

GE FANUC IC693CPU360, একক স্লট সিপিইউ মডিউল, সিরিজ 90/30 পিএলসি সিস্টেম
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | আমেরিকা |
| পরিচিতিমুলক নাম: | GE |
| মডেল নম্বার: | IC693CPU360 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | মূল বাক্সে নতুন |
| ডেলিভারি সময়: | 5-8 কার্য দিবস |
| পরিশোধের শর্ত: | টি / টি |
| যোগানের ক্ষমতা: | 100 |
|
বিস্তারিত তথ্য |
|||
| ব্র্যান্ড: | জিই ফানুক | মডেল: | IC693CPU360 |
|---|---|---|---|
| সিরিজ: | সিরিজ 90-30 | পণ্যের ধরণ: | সিপিইউ |
| মাইক্রোপ্রসেসর: | 80386EX | I/O পয়েন্ট: | 4096 |
| ভোল্টেজ ইনপুট রেটিং: | 5 ভি ডিসি | বর্তমান খরচ: | 670 mA |
| রেজিস্টার মেমরি: | 9999 শব্দ | অপারেটিং তাপমাত্রা: | 0-60 ডিগ্রি সেলসিয়াস |
| বিশেষভাবে তুলে ধরা: | 24 ভিডিসি নেতিবাচক লজিক ইনপুট মডিউল,24 ভিডিসি পজিটিভ লজিক ইনপুট মডিউল,2 এ নেতিবাচক লজিক আউটপুট মডিউল |
||
পণ্যের বর্ণনা
পণ্যের বিবরণ
GE Fanuc IC693CPU360 হল একটি সেন্ট্রাল প্রসেসিং ইউনিট (CPU) 360 মডিউল। এতে 240 Kbytes কনফিগারযোগ্য ইউজার মেমরি রয়েছে।এটি 8টি র্যাক জুড়ে 4096 ডিসক্রিট I/O পয়েন্ট সহ একটি একক স্লট CPU মডিউল।
CPU 360 মডিউলের সাধারণ স্ক্যান রেট হল প্রতি 1K লজিক মেমরিতে 0.22 mS।যদিও মডিউলে কোনো বিল্ট-ইন সিরিয়াল পোর্ট নেই, এটি PLC পাওয়ার সাপ্লাইয়ের সংযোগকারী ব্যবহার করতে পারে. এই মডিউলে RAM এবং ফ্ল্যাশ মেমরি উভয়ই রয়েছে এবং অন্যান্য IC693 মডিউলের মতো, এটি ফার্মওয়্যার v.10.60-এর সাথে সামঞ্জস্যপূর্ণ। এই ইউনিটটি GE Fanuc-এর Series 90-30 রেঞ্জের সাথে সামঞ্জস্যপূর্ণ। কম I/O গণনা সহ এন্ট্রি-লেভেল অ্যাপ্লিকেশনগুলির সাথে এই CPU ব্যবহার করার সময়, CPU ব্যাকপ্লেনে এম্বেড করা হয়। এটি ইনপুট বা আউটপুট ব্যবহারের জন্য সমস্ত স্লট উপলব্ধ করে।ইথারনেট, বিভিন্ন বাস মডিউল এবং কন্ট্রোল ডিভাইস এই CPU মডিউলের সাথে কাজ করতে পারে এমন কিছু সামঞ্জস্যপূর্ণ ডিভাইস।
মিড-রেঞ্জ CPU মডেলগুলি মডুলার এবং এগুলি বিভিন্ন মেমরি আকারে উপলব্ধ। এই রেঞ্জে বিভিন্ন পারফরম্যান্স ক্ষমতা এবং প্রোগ্রামযোগ্য কোপ্রসেসর মডিউল সমর্থন, ওভাররাইড এবং একটি ব্যাটারি-ব্যাকড ক্লকের মতো বর্ধিত কার্যকারিতা সহ মডেলও অন্তর্ভুক্ত রয়েছে। উচ্চ-পারফরম্যান্স CPU-এর জন্য, সেগুলি সর্বশেষ 386EX প্রসেসরের উপর ভিত্তি করে তৈরি করা হয়েছে।
এটি দ্রুত গণনা এবং উচ্চ থ্রুপুট সক্ষম করে। এই মডিউলগুলি 4,096 পর্যন্ত I/O পয়েন্ট পরিচালনা করতে পারে এবং সেগুলি 32K মেমরি থেকে শুরু হয় এবং স্ট্যান্ডার্ড ভাষার একটি সংখ্যায় প্রোগ্রাম করা যেতে পারে।IC693CPU360 একটি উচ্চ-পারফরম্যান্স CPU।
প্রযুক্তিগত বৈশিষ্ট্য
| প্রসেসর স্পিড: | 25 MHz |
| I/O পয়েন্ট: | 2048 |
| রেজিস্টার মেমরি: | 240KBytes |
| ফ্লোটিং পয়েন্ট গণিত: | হ্যাঁ |
| 32 বিট সিস্টেম | |
| প্রসেসর: | 80386EX |
প্রযুক্তিগত তথ্য
CPU360 ক্যাটালগ নম্বর IC693CPU360
| CPU প্রকার | একক স্লট CPU মডিউল |
| প্রতি সিস্টেমে মোট বেসপ্লেট | 8 (CPU বেসপ্লেট + 7 এক্সপেনশন এবং/অথবা রিমোট) |
| পাওয়ার সাপ্লাই থেকে লোড প্রয়োজন | +5 VDC সাপ্লাই থেকে 670 মিলিঅ্যাম্পিয়ার |
| প্রসেসর স্পিড | 25 মেগাহার্টজ |
| প্রসেসর প্রকার | 80386EX |
| অপারেটিং তাপমাত্রা | 0 থেকে 60 ডিগ্রি C (32 থেকে 140 ডিগ্রি F) পরিবেষ্টিত |
| সাধারণ স্ক্যান রেট | 0.22 মিলিসেকেন্ড প্রতি 1K লজিক (বুলিয়ান পরিচিতি) |
| ব্যবহারকারী প্রোগ্রাম মেমরি (সর্বোচ্চ) | ফার্মওয়্যার রিলিজ 9.0 থেকে শুরু করে, 240K বাইট। দ্রষ্টব্য: উপলব্ধ ব্যবহারকারী প্রোগ্রাম মেমরির প্রকৃত আকার %R, %AI, এবং %AQ কনফিগারযোগ্য শব্দ মেমরি প্রকারের জন্য কনফিগার করা পরিমাণের উপর নির্ভর করে (নীচে দেখুন)। ফার্মওয়্যার রিলিজ 9.0-এর আগের জন্য, নির্দিষ্ট আকার 80K বাইট। |
| ডিসক্রিট ইনপুট পয়েন্ট - %I | 2,048 |
| ডিসক্রিট আউটপুট পয়েন্ট - %Q | 2,048 |
| ডিসক্রিট গ্লোবাল মেমরি - %G | 1,280 বিট |
| অভ্যন্তরীণ কয়েল - %M | 4,096 বিট |
| আউটপুট (অস্থায়ী) কয়েল - %T | 256 বিট |
| সিস্টেম স্ট্যাটাস রেফারেন্স - %S | 128 বিট (%S, %SA, %SB, %SC - প্রতিটি 32 বিট) |
| রেজিস্টার মেমরি - %R | ফার্মওয়্যার রিলিজ 9.0 থেকে শুরু করে, Logicmaster-এর সাথে 128 থেকে 16,384 শব্দ এবং কন্ট্রোল সংস্করণ 2.2-এর সাথে 128 থেকে 32,640 শব্দ পর্যন্ত 128 শব্দ বৃদ্ধিযোগ্য। ফার্মওয়্যার রিলিজ 9.0-এর আগের জন্য, নির্দিষ্ট আকার 9,999 শব্দ। |
| অ্যানালগ ইনপুট - %AI | ফার্মওয়্যার রিলিজ 9.0 থেকে শুরু করে, Logicmaster-এর সাথে 128 থেকে 16,384 শব্দ এবং কন্ট্রোল সংস্করণ 2.2-এর সাথে 128 থেকে 32,640 শব্দ পর্যন্ত 128 শব্দ বৃদ্ধিযোগ্য। ফার্মওয়্যার রিলিজ 9.0-এর আগের জন্য, নির্দিষ্ট আকার 9,999 শব্দ। |
| অ্যানালগ আউটপুট - %AQ | ফার্মওয়্যার রিলিজ 9.0 থেকে শুরু করে, Logicmaster-এর সাথে 128 থেকে 16,384 শব্দ এবং কন্ট্রোল সংস্করণ 2.2-এর সাথে 128 থেকে 32,640 শব্দ পর্যন্ত 128 শব্দ বৃদ্ধিযোগ্য। ফার্মওয়্যার রিলিজ 9.0-এর আগের জন্য, নির্দিষ্ট আকার 9,999 শব্দ। |
| সিস্টেম রেজিস্টার (শুধুমাত্র রেফারেন্স টেবিল দেখার জন্য; লজিক প্রোগ্রামে উল্লেখ করা যাবে না) | 28 শব্দ (%SR) |
| টাইমার/কাউন্টার | >2,000 |
| শিফট রেজিস্টার | হ্যাঁ |
| বিল্ট-ইন সিরিয়াল পোর্ট | 1 (PLC পাওয়ার সাপ্লাইতে সংযোগকারী ব্যবহার করে)। SNP স্লেভ এবং SNP-X স্লেভ প্রোটোকল সমর্থন করে। SNP/SNP-X মাস্টার, CCM, বা RTU স্লেভ প্রোটোকল সমর্থনের জন্য CMM মডিউল প্রয়োজন; RTU মাস্টার সমর্থনের জন্য PCM মডিউল। |
| যোগাযোগ | LAN - মাল্টিড্রপ সমর্থন করে। এছাড়াও ইথারনেট, FIP, Profibus, GBC, GCM, এবং GCM+ বিকল্প মডিউল সমর্থন করে। |
| ওভাররাইড | হ্যাঁ |
| ব্যাটারি ব্যাকড ক্লক | হ্যাঁ |
| ইন্টারাপ্ট | হ্যাঁ |
| মেমরি স্টোরেজের প্রকার | RAM এবং ফ্ল্যাশ |
| PCM/CCM সামঞ্জস্যতা | হ্যাঁ |
| ফ্লোটিং পয়েন্ট গণিত সমর্থন | হ্যাঁ, ফার্মওয়্যার রিলিজ 9.0 এবং তার পরের ফার্মওয়্যার-ভিত্তিক। |
