GE FANUC IC693CMM301 90-30 PLC সিরিজের জন্য বুদ্ধিমান মডিউল

সিরিজ 90-30 পিএলসির জন্য GE FANUC IC693CMM301 বুদ্ধিমান মডিউল

পণ্যের বর্ণনা

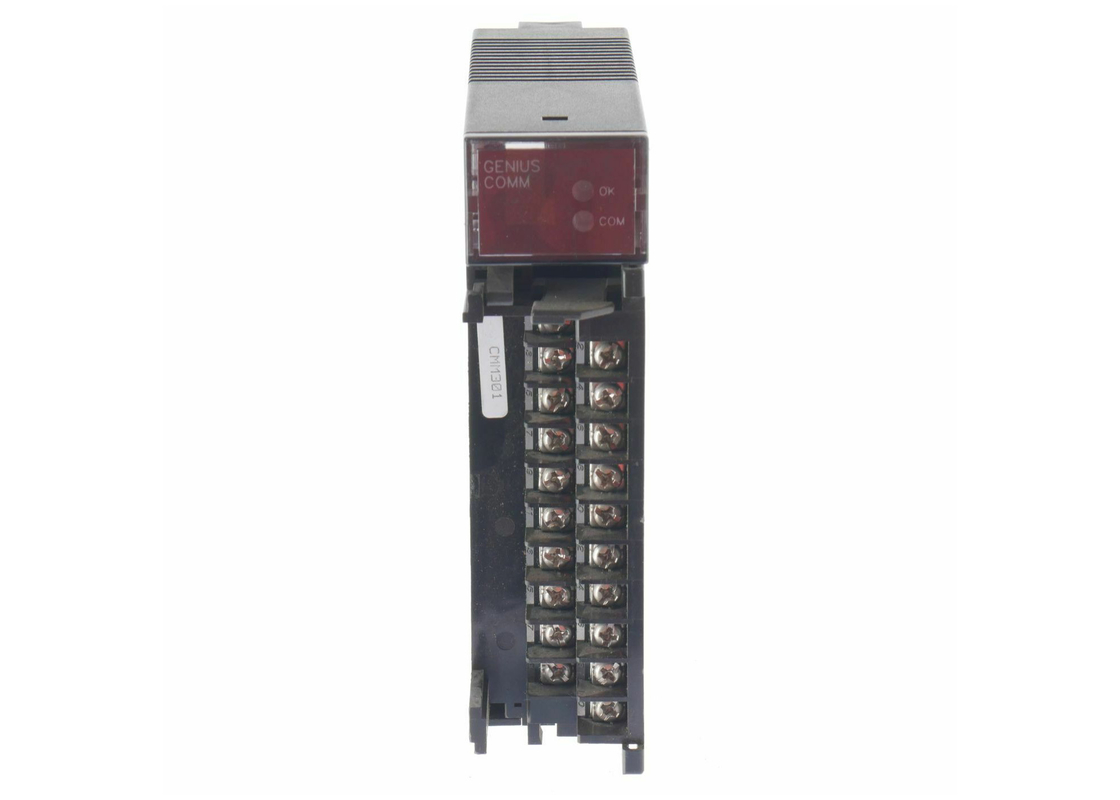

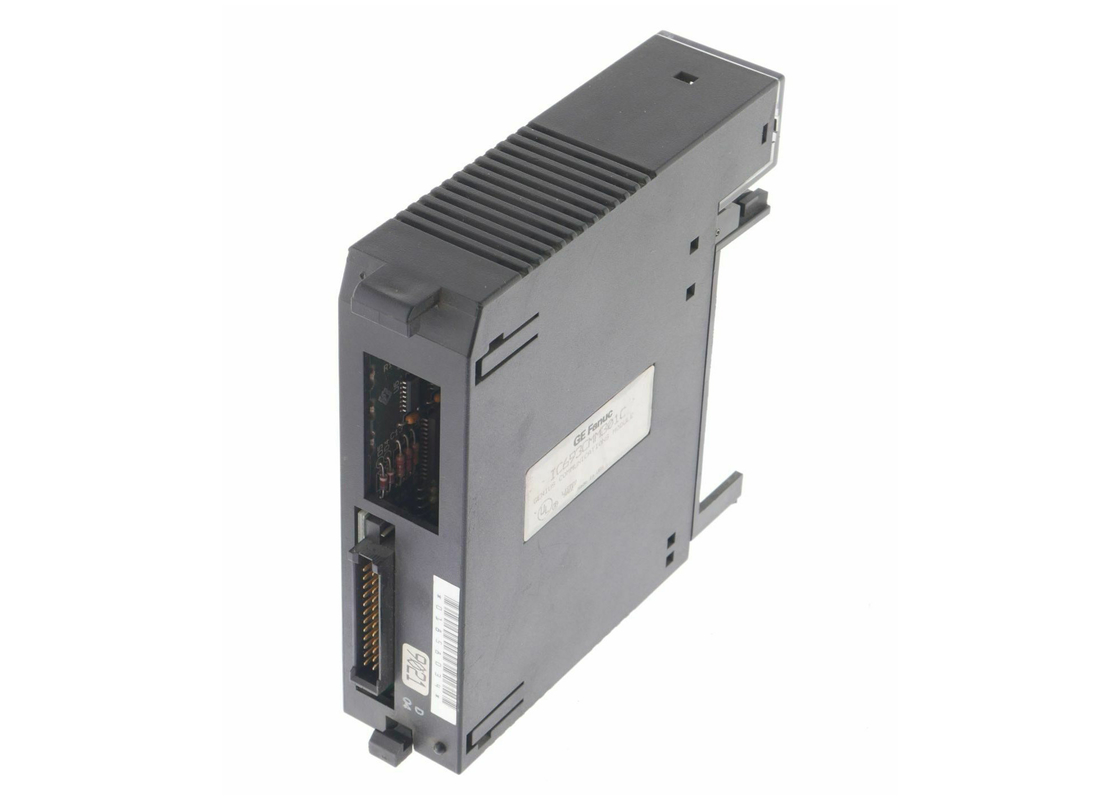

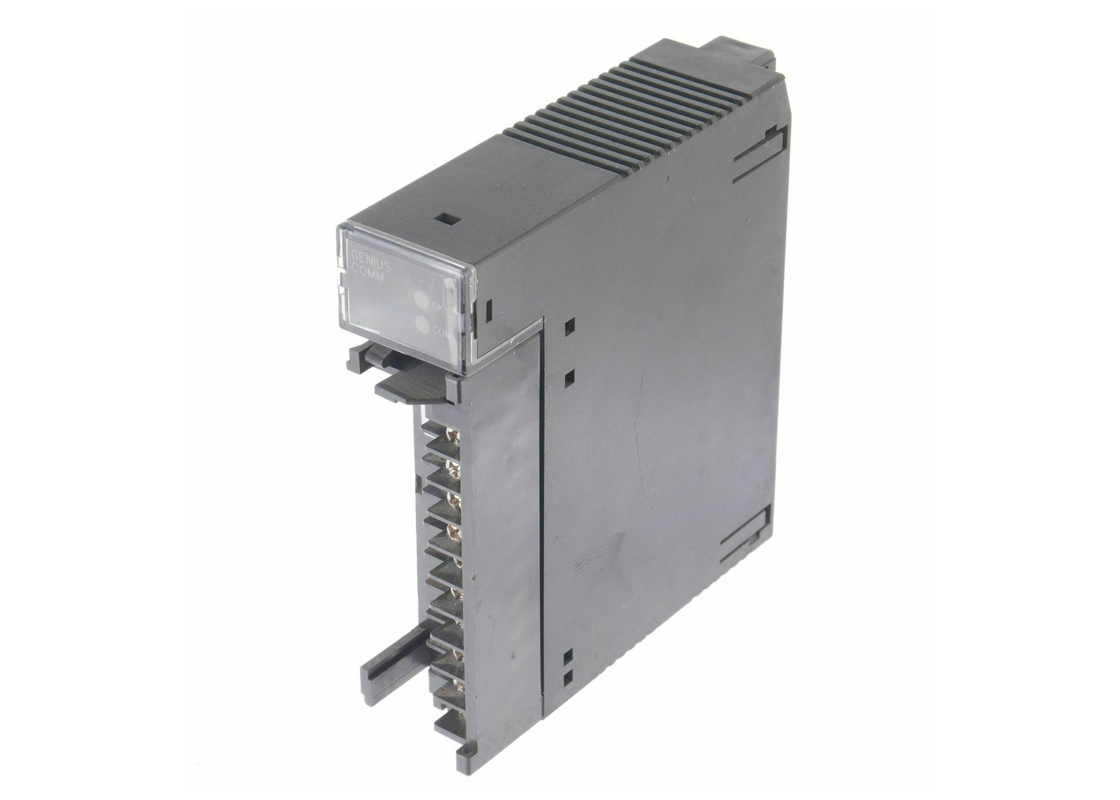

IC693CMM301 is a Genius Communications Module (GCM) which is an intelligent module for the Series 90-30 PLC which offers worldwide connections on a genius communications bus between series 90-30 PLCs and other GE Fanuc PLCs. জিনিয়াস বাস কন্ট্রোলার ব্যবহার করে, সিরিজ 90-70, সিরিজ ছয়, এবং সিরিজ পাঁচ পিএলসি সহজেই যোগাযোগ করতে পারে। 0-32 ডিভাইস একটি জিনিয়াস বাসে সংযুক্ত করা যেতে পারে।জিনিয়াস বাসটি জিসিএম মডিউলের সামনের টার্মিনাল বোর্ডের সাথে সংযোগ স্থাপন করে. Genius যোগাযোগ মডিউল একটি সিরিজ 90-30 CPU বেসপ্লেট, একটি সম্প্রসারণ বেসপ্লেট, বা একটি দূরবর্তী বেসপ্লেট উপর স্থাপন করা যেতে পারে। IC693CMM301 উচ্চ কর্মক্ষমতা নিশ্চিত করার জন্য,মডিউল সিপিইউ বেসপ্লেটে সেট করা উচিতজিনিয়াস কমিউনিকেশন মডিউল অনেক অ্যাপ্লিকেশনের জন্য ব্যবহার করা যেতে পারে যার মধ্যে রয়েছে; একটি শিল্প কম্পিউটার দ্বারা ডেটা পর্যবেক্ষণ এবং বাসের ডিভাইসগুলির মধ্যে গ্রুপ থেকে গ্রুপ যোগাযোগ।

IC693CMM301 জিনিয়াস কমিউনিকেশনস বাসটি একটি গোলমাল প্রতিরোধী নেটওয়ার্ক ব্যবহার করে যাতে রিয়েল-টাইম কন্ট্রোল ডেটার দ্রুত ডেটা ট্রান্সমিশন সরবরাহ করা যায়।সিরিজ 90-30 পিএলসি স্ট্যান্ডার্ড বাঁকা জোড়া সাহায্যে এক Genius I / O সিরিয়াল বাস মাধ্যমে একে অপরের সাথে সংযোগ করতে সক্ষম হয়, সুরক্ষিত ক্যাবল, ডিভাইসগুলির মধ্যে ডেইজি চেইনযুক্ত এবং উভয় প্রান্তে শেষ হয়। সিস্টেমের ভাল কার্যকারিতা নিশ্চিত করার জন্য সঠিক ক্যাবলটি ব্যবহার করা গুরুত্বপূর্ণ।জিনিয়াস যোগাযোগ মডিউলগুলির সামনে এলইডি সূচক রয়েছে. স্বাভাবিক অপারেশন, এটি মডিউল অপারেটিং অবস্থা প্রদর্শন করতে চালু করা হয়। ঠিক আছে যেখানে এলইডি শক্তি চেক করা হয় যখন চালু GBC মডিউল অবস্থা নির্দেশ করে।COM Genius যোগাযোগ বাস অবস্থা প্রদর্শন করে. এই সূচকটি সবসময় চালু থাকে, যা বাসের ভাল কাজ করছে তা নির্দেশ করে।সূচক ঝলকানি এবং অবশেষে বাসের ত্রুটি এবং পিএলসি থেকে কোন যোগাযোগ আছে দেখাচ্ছে বন্ধ যায়৯০-৩০ সিরিজের পিএলসি সিস্টেমে আটটি পর্যন্ত এনহ্যান্সড জিনিয়াস কমিউনিকেশন মডিউল ব্যবহার করা যেতে পারে।একটি একক জিনিয়াস বাসের দ্বারা পরিবেশন করা I / O সার্কিটের পরিমাণটি ব্যবহৃত I / O ডিভাইসের বিভিন্ন রূপ এবং সিপিইউতে মেমরি স্টোরেজের পরিমাণের উপর নির্ভর করে.

জিই ফ্যানুক আইসি৬৯৩সিএমএম৩০১ জিনিয়াস কমিউনিকেশন মডিউল সর্বোচ্চ ৩২ বাইট বা মোট ২৫৬ বিট ডেটা বিনিময় করতে পারে।এটা সহজ IC693CMM301 জিনিয়াস কমিউনিকেশন মডিউল এটি হোস্ট যে পিএলসি এর ব্যাকপ্লেট সংযোগ করা হয়এই মডিউলটিতে জাম্পার বা ডিআইপি সুইচ নেই, তাই এটি একটি হ্যান্ডহেল্ড প্রোগ্রামার বা সঠিক সিস্টেম প্রোগ্রামিং সফ্টওয়্যার দিয়ে কনফিগার করা আবশ্যক।IC693CMM301 জিনিয়াস কমিউনিকেশন মডিউলে 2 টি এলইডি আছে. OK LED এর মানে হল যে মডিউলটি তার পাওয়ার আপ পরীক্ষা শেষ করেছে এবং পাস করেছে এবং এটি সঠিকভাবে কাজ করছে।COM LED এর অর্থ হল যে মডিউলটি একটি সিরিজ 90-30 GE PLC দ্বারা শুরু করা হয়েছে এবং মডিউলটি বাস যোগাযোগ গ্রহণ করছে. COM LED একটি সফল স্টার্টআপ পরে এবং অপারেশন জুড়ে থাকবে যদি না উল্লেখযোগ্যভাবে উচ্চ সংখ্যক ত্রুটি আছে, যা COM LED মোমবাতি হতে হবে।

প্রযুক্তিগত তথ্য
