GE FANUC IC693ALG442 এনালগ I / O মডিউল ， সিরিজ 90-30 পিএলসি সিস্টেম

Name: GE FANUC IC693ALG442 এনালগ I / O মডিউল ， সিরিজ 90-30 পিএলসি সিস্টেম
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: IC693ALG442
Price: 100000.00 USD
Availability: InStock

পণ্যের বিবরণ:

উৎপত্তি স্থল:	আমেরিকা
পরিচিতিমুলক নাম:	GE
মডেল নম্বার:	IC693ALG442

বিস্তারিত তথ্য

উৎপত্তি স্থল:

আমেরিকা

পরিচিতিমুলক নাম:

মডেল নম্বার:

IC693ALG442

ব্র্যান্ড:

জিই ফানুক

মডেল:

IC693ALG442

সিরিজ:

সিরিজ 90-30

পণ্যের ধরণ:

কম্বিনেশন মডিউল

চ্যানেলের সংখ্যা:

আউটপুট সংখ্যা:

ইনপুট সংখ্যা:

সংযোগকারী ব্লক টার্মিনালের সংখ্যা:

নামমাত্র ভোল্টেজ:

24 ভোল্ট ডিসি

আউটপুট কারেন্ট:

0 থেকে 20 মিলিঅ্যাম্প, 4 থেকে 20 মিলিঅ্যাম্প

বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

30 ভিডিসি প্রোগ্রামেবল লজিক কন্ট্রোলার

150Hz ইনপুট সিমুলেটর মডিউল

250 ওহমস এনালগ বর্তমান ইনপুট মডিউল

ট্রেডিং তথ্য

ন্যূনতম চাহিদার পরিমাণ:

মূল্য:

আলোচনাযোগ্য

প্যাকেজিং বিবরণ:

মূল বাক্সে নতুন

ডেলিভারি সময়:

5-8 কার্য দিবস

পরিশোধের শর্ত:

টি / টি

যোগানের ক্ষমতা:

100

পণ্যের বর্ণনা

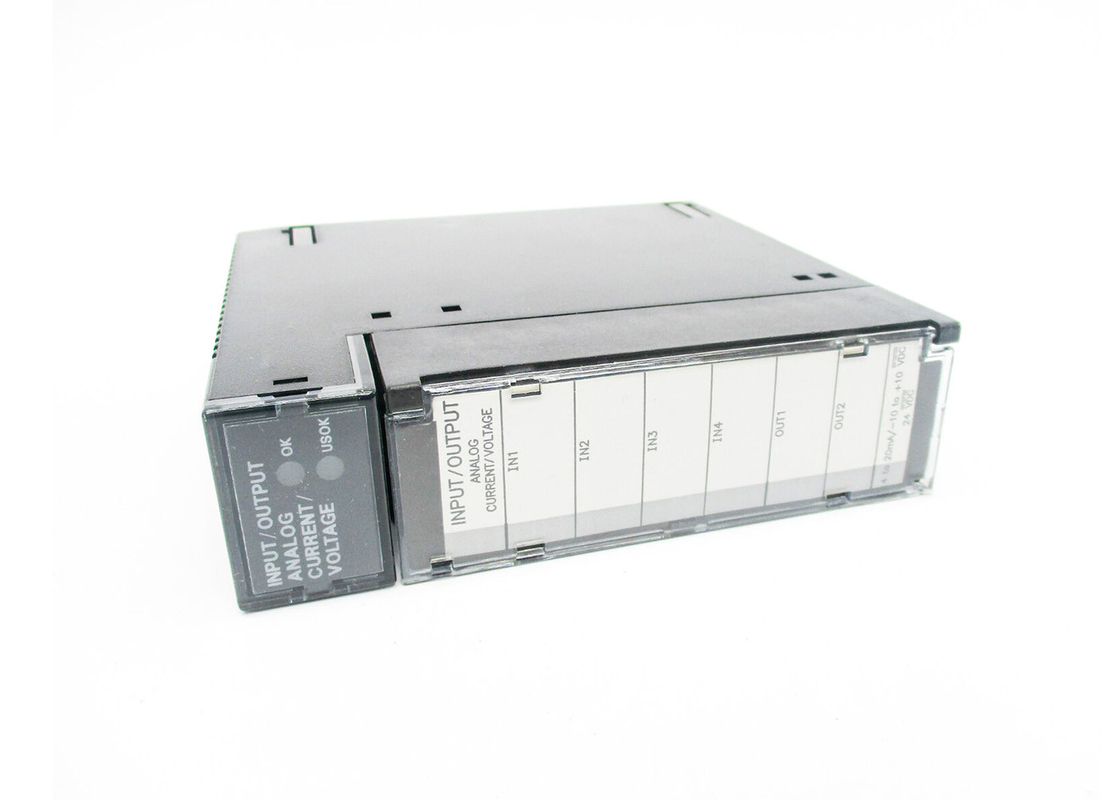

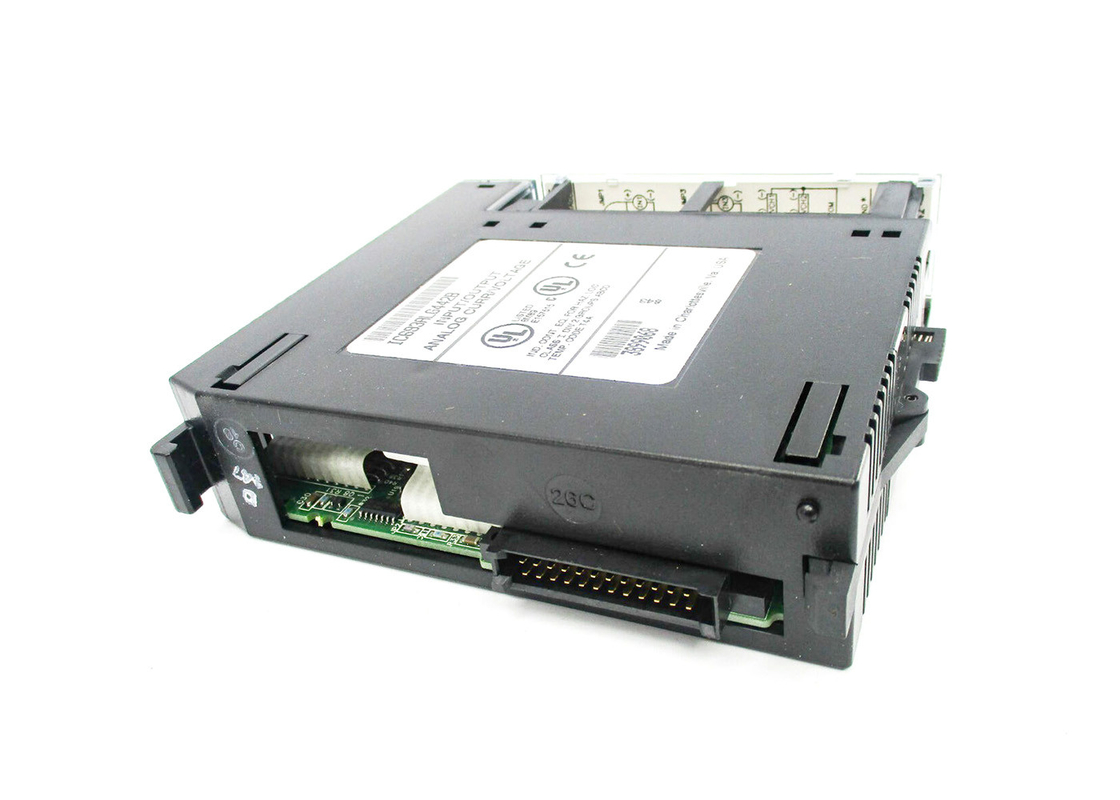

GE FANUC IC693ALG442 এনালগ I/O মডিউল, সিরিজ 90-30 PLC সিস্টেম

পণ্যের বর্ণনা

GE Fanuc IC693ALG442 হল GE Fanuc সিরিজ 90-30 PLC সিস্টেমের একটি এনালগ I/O মডিউল. এটির চারটি ইনপুট এবং দুটি আউটপুট চ্যানেল রয়েছে। এই মডিউলের পাওয়ার সাপ্লাই হল CPU থেকে সাধারণ +5VDC সরবরাহ, সর্বোচ্চ 95mA কারেন্ট এবং একটি বাহ্যিক সরবরাহ সহ। এই মডিউলের জন্য বাহ্যিক পাওয়ার সাপ্লাইয়ের সাধারণ মান 24 VDC, তবে এটি 20 থেকে 30 VDC পর্যন্ত হতে পারে। সতর্কতা: পাওয়ার চালু থাকা অবস্থায় এই মডিউলটিকে একটি বেসপ্লেটের সাথে সংযুক্ত করা বিপজ্জনক এবং এটি সিস্টেমের উপাদানগুলির ক্ষতি করতে পারে। এই মডিউলটি অবশ্যই বাহ্যিক তারের সাথে একটি ধাতব এনক্লোজারে ইনস্টল করতে হবে।

GE Fanuc PLC-এর 90-30 সিরিজের জন্য ছয় ধরনের I/O মডিউল রয়েছে। এগুলি হয় ডিসক্রিট বা এনালগ মডিউল। সাধারণত, এনালগ মডিউলগুলি শুধুমাত্র এনালগ ইনপুট টাইপের হতে পারে, শুধুমাত্র এনালগ আউটপুট, অথবা ইনপুট এবং আউটপুট চ্যানেলের সংমিশ্রণ থাকতে পারে। এই ধরনের মডিউলটি ইনপুট/আউটপুট একত্রিত। %AI এবং %AQ-এর ডেটা এনালগ মান রেকর্ড করে যা PLC দ্বারা ব্যবহৃত হয়। একটি সিস্টেমে কতগুলি মডিউল ইনস্টল করা যেতে পারে তা উপলব্ধ %AI, %AQ, এবং %I রেফারেন্সের উপর নির্ভর করে। এই রেফারেন্সগুলি প্রতিটি CPU টাইপে আলাদা।GE Fanuc IC693ALG442 এনালগ I/O মডিউল PLC-কে বিভিন্ন স্ট্যাটাস তথ্য সরবরাহ করে, যার মধ্যে রয়েছে মডিউলের স্বাস্থ্য, আউটপুট মোডে একটি খোলা তার বা ওভারলোডের সনাক্তকরণ, ইনপুট চ্যানেলের খুব কম বা উচ্চ অবস্থা এবং মডিউলের সরবরাহকৃত পাওয়ারের অবস্থা।

প্রযুক্তিগত বৈশিষ্ট্য

চ্যানেলের সংখ্যা:	আউটপুট: 2 একক-শেষ; ইনপুট: 4 ডিফারেনশিয়াল
ভোল্টেজ আউটপুট রেঞ্জ:	0 থেকে +10V (একক মেরু) বা -10 থেকে +10V (দ্বিমেরু)
কারেন্ট আউটপুট রেঞ্জ:	0 থেকে 20 mA বা 4 থেকে 20 mA
আপডেট রেট:	4 msec (সমস্ত চ্যানেল)
সর্বোচ্চ আউটপুট লোড:	5 mA
বিদ্যুৎ খরচ:	+5 V বাস থেকে 95 mA বা +24 V ব্যবহারকারী সরবরাহ থেকে 129 mA

প্রযুক্তিগত তথ্য

পাওয়ারের প্রয়োজনীয়তা
বাহ্যিক সরবরাহ ভোল্টেজ পরিসীমা	20 থেকে 30 VDC (24 VDC সাধারণ)
পাওয়ার সাপ্লাই প্রত্যাখ্যান অনুপাত	কারেন্ট: 5 μA/V (সাধারণ), 10 μA/V (সর্বোচ্চ) ভোল্টেজ: 25 mV/V (সাধারণ), 50 mV/V (সর্বোচ্চ) (VUSER 24 VDC থেকে 30 VDC পর্যন্ত পরিবর্তন করে পরিমাপ করা হয়েছে)
ভোল্টেজ রিপল	10%
বিদ্যুৎ খরচ	অভ্যন্তরীণ +5 VDC সরবরাহ থেকে 95 mA, বাহ্যিক +24 VDC সরবরাহ থেকে 150 mA
আপডেট রেট	আপডেট রেট: 3 ms
বিচ্ছিন্নতা, ফিল্ড থেকে ব্যাকপ্লেন (অপটিক্যাল) এবং ফ্রেম গ্রাউন্ডে	250 VAC অবিচ্ছিন্ন; 1 মিনিটের জন্য 1500 VAC
এনালগ আউটপুট	দুটি, একক-শেষ
এনালগ কারেন্ট আউটপুট
আউটপুট রেঞ্জ	0 থেকে 20 mA, 4 থেকে 20 mA
রেজোলিউশন	0 থেকে 20 mA: 0.6 μA (1 LSB = 0.6 μA) 4 থেকে 20 mA: 0.5 μA (1 LSB = 0.5 μA)
পরম নির্ভুলতা1,5	±0.1% সম্পূর্ণ স্কেল @ 25°C (77°F), সাধারণ ±0.25% সম্পূর্ণ স্কেল @ 25°C (77°F), সর্বোচ্চ ±0.5% সম্পূর্ণ স্কেল অপারেটিং তাপমাত্রা পরিসীমা জুড়ে (সর্বোচ্চ)
সর্বোচ্চ সম্মতি ভোল্টেজ	VUSER –3 V (ন্যূনতম) থেকে VUSER (সর্বোচ্চ)
ব্যবহারকারী লোড	ব্যবহারকারী = 20 V, সর্বোচ্চ 1350Ω VUSER = 30 V-এ)
আউটপুট লোড ক্যাপাসিট্যান্স	2000 pF (সর্বোচ্চ)
আউটপুট লোড ইন্ডাকট্যান্স	1 H (সর্বোচ্চ)
এনালগ ভোল্টেজ আউটপুট
আউটপুট রেঞ্জ	-10 থেকে +10 V (দ্বিমেরু), 0 থেকে +10 V (একক মেরু)
রেজোলিউশন	–10 V থেকে +10 V: 0.3125 mV (1 LSB = 0.3125 mV) 0 থেকে +10 V: 0.3125 mV (1 LSB = 0.3125 mV)
পরম নির্ভুলতা2,5	±0.25% সম্পূর্ণ স্কেল @ 25°C (77°F), সাধারণ ±0.5% সম্পূর্ণ স্কেল @ 25°C (77°F), সর্বোচ্চ ±1.0% সম্পূর্ণ স্কেল অপারেটিং তাপমাত্রা পরিসীমা জুড়ে (সর্বোচ্চ)
আউটপুট লোডিং	5 mA (2 K ওহম ন্যূনতম প্রতিরোধ)
আউটপুট লোড ক্যাপাসিট্যান্স	1 μF (সর্বোচ্চ ক্যাপাসিট্যান্স)
এনালগ ইনপুট	চার, ডিফারেনশিয়াল
এনালগ কারেন্ট ইনপুট
ইনপুট রেঞ্জ	0 থেকে 20 mA, 4 থেকে 20 mA, 4 থেকে 20 mA উন্নত
রেজোলিউশন	5 μA (1 LSB = 5 μA)
পরম নির্ভুলতা3,	± 0.25% সম্পূর্ণ স্কেল @25°C (77°F) ±0.5% সম্পূর্ণ স্কেল নির্দিষ্ট অপারেটিং তাপমাত্রা পরিসীমা জুড়ে
রৈখিকতা	<1 LSB
সাধারণ মোড ভোল্টেজ	200 VDC (সর্বোচ্চ)
সাধারণ মোড প্রত্যাখ্যান	>70 dB DC-তে; >60 Hz-এ 70 dB
ক্রস চ্যানেল প্রত্যাখ্যান	>70 dB DC থেকে 1 kHz পর্যন্ত
ইনপুট প্রতিবন্ধকতা	250 Ω
ইনপুট ফিল্টার প্রতিক্রিয়া	38 Hz

GE FANUC IC693ALG442 এনালগ I / O মডিউল ， সিরিজ 90-30 পিএলসি সিস্টেম 0

GE FANUC IC693ALG442 এনালগ I / O মডিউল ， সিরিজ 90-30 পিএলসি সিস্টেম 1

GE FANUC IC693ALG442 এনালগ I / O মডিউল ， সিরিজ 90-30 পিএলসি সিস্টেম 2
