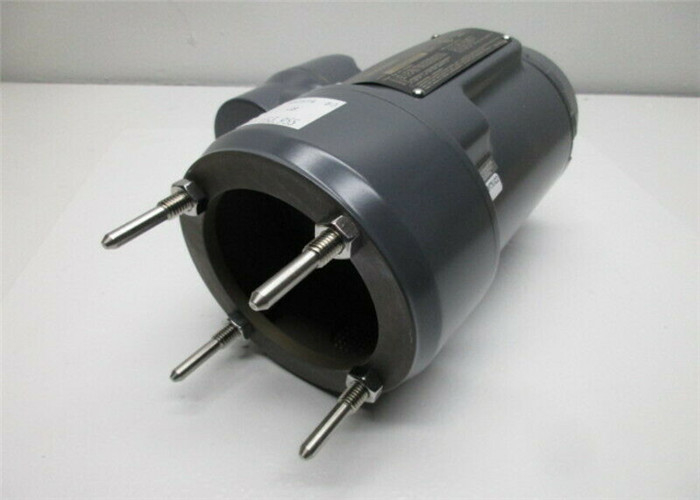

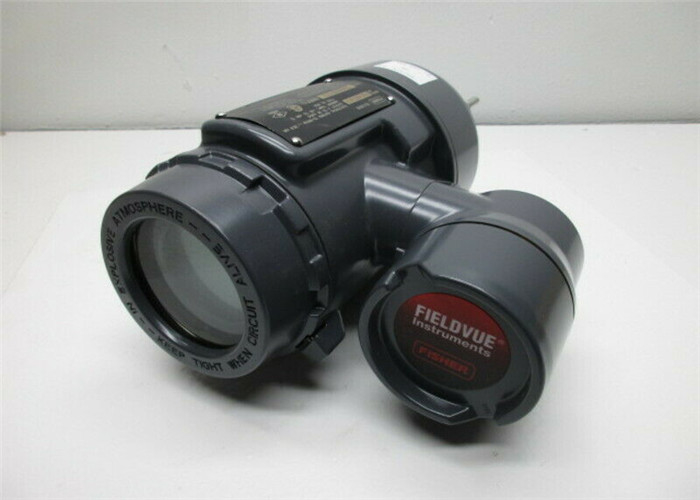

ফাইসার ডিএলসি 3010 ডিজিটাল স্তরের কন্ট্রোলার 249W প্রেরণকারী স্তরের ট্রান্সমিটার
ফিশার FIELDVUE DLC3010 ডিজিটাল স্তরের নিয়ামক আপনাকে আপনার প্রক্রিয়া পরিচালনার জন্য সমালোচনামূলক তথ্যে সহজে অ্যাক্সেস পেতে সহায়তা করে।
475 বা 375 ফিল্ড যোগাযোগকারী ব্যবহার করে প্রক্রিয়া, উপকরণ বা সেন্সর সম্পর্কে তথ্য সংগ্রহ করুন।DLC3010 ডিজিটাল স্তরের নিয়ামক ডেল্টাভি সিস্টেমের সাথে এনালগ বা এইচআরটি ডিজিটাল সিগন্যালিং মোডে ব্যবহার করা যেতে পারে।
বিশেষ উল্লেখ
DLC3010 ডিজিটাল স্তরের নিয়ামকের জন্য নির্দিষ্টকরণগুলি টেবিল 1-1-এ দেখানো হয়েছে।249 সেন্সরটির জন্য সুনির্দিষ্ট বিবরণগুলি সারণি 1-3ে প্রদর্শিত হয়।ফিল্ড যোগাযোগের জন্য নির্দিষ্টকরণগুলি পণ্যটিতে পাওয়া যাবে
ফিল্ড যোগাযোগের জন্য ম্যানুয়াল।
সম্পর্কিত নথি
সম্পর্কিত অন্যান্য ডকুমেন্টগুলিতে
DLC3010 ডিজিটাল স্তরের নিয়ামক এবং 249 সেন্সর
অন্তর্ভুক্ত:
বুলেটিন 11.2: DLC3010 - ফিল্ডভি DLC3010
ডিজিটাল স্তর নিয়ন্ত্রণকারী (D102727X012)
FIELDVUE DLC3010 ডিজিটাল স্তর নিয়ন্ত্রণকারী
দ্রুত শুরু গাইড (D103214X012)
স্মার্ট দিয়ে FIELDVUE যন্ত্র ব্যবহার করা
হার্ট লুপ ইন্টারফেস এবং মনিটর (এইচআইএম) -
হার্ট যোগাযোগের ফিল্ডভিউয়ের পরিপূরক
উপকরণের নির্দেশিকা ম্যানুয়ালগুলি (D103263X012)
হার্ট যোগাযোগের জন্য অডিও মনিটর -
হার্ট যোগাযোগের ফিল্ডভিউয়ের পরিপূরক
উপকরণ নির্দেশিকা ম্যানুয়ালগুলি (D103265X012)
কেজড 249 ডিসপ্লেসর সেন্সর নির্দেশিকা ম্যানুয়াল
(D200099X012)
ক্যাজলেস 249 ডিসপ্লেসার সেন্সর নির্দেশ
ম্যানুয়াল (D200100X012)
ফিশার 249VS ক্যাজলেস ডিসপ্লেজার সেন্সর
নির্দেশিকা ম্যানুয়াল (D103288X012)
249W কেজলেস ওয়েফার স্টাইল স্তর সেন্সর
নির্দেশিকা ম্যানুয়াল (D102803X012)
ক্রমাঙ্কণের জন্য প্রক্রিয়া শর্তগুলির সিমুলেশন
ফিশার লেভেল কন্ট্রোলার এবং ট্রান্সমিটারগুলির -
249 সেন্সর নির্দেশিকা ম্যানুয়ালগুলিতে পরিপূরক
(D103066X012)
249 সেন্সর নির্দেশের পরিপূরক
ম্যানুয়ালগুলি — বোল্ট টর্ক তথ্য (D103220X012)
প্রযুক্তিগত মনোগ্রাফ 7: স্তরের ডায়নামিক্স
এবং চাপ নিয়ন্ত্রণ
প্রযুক্তিগত মনোগ্রাফ 18: স্তর-ট্রোল ঘনত্ব
ট্রান্সমিটার
প্রযুক্তিগত মনোগ্রাফ 26: এর জন্য গাইডলাইন
তরল স্তর নিয়ন্ত্রণ সরঞ্জাম নির্বাচন
এই নথিগুলি আপনার এমারসন থেকে উপলব্ধ
প্রক্রিয়া পরিচালনা বিক্রয় অফিস।এছাড়াও আমাদের দেখুন
www.Fisher.com এ ওয়েবসাইট।
বৈশিষ্ট্য
দ্রুত অ্যানালগ ট্রান্সমিটার প্রতিস্থাপনের জন্য, উপকরণটি ডিফল্ট সেন্সর ডেটা, শূন্য স্তর অফসেট, ডিফারেনশনাল প্রক্রিয়া এসজি এবং কেবল শূন্য / স্প্যান পদ্ধতি দ্বারা কনফিগার করা যেতে পারে।
সঠিক, উচ্চ-উপাত্ত অ্যানালগ-থেকে-ডিজিটাল রূপান্তর প্রক্রিয়া ভেরিয়েবলের ছোট পরিবর্তনগুলির পরিমাপ সক্ষম করে।এটি কঠিন তরল স্তর, ইন্টারফেস বা ঘনত্ব অ্যাপ্লিকেশনগুলিতে ব্যবহারের অনুমতি দেয়।
একটি অভ্যন্তরীণ তাপমাত্রা সেন্সর পরিবেষ্টিত তাপমাত্রা পরিবর্তন সত্ত্বেও ডিজিটাল স্তরের নিয়ামকের ধারাবাহিক কার্যকারিতা সক্ষম করে।
ডিজিটাল স্তরের নিয়ামক হিসাবে নকশাকৃত যান্ত্রিক সুরক্ষাগুলি ইনস্টলেশন বা পরিবহণের ক্ষেত্রে প্রায়শই পারফরম্যান্সের সাথে আপস না করে শারীরিক নির্যাতন সহ্য করতে সহায়তা করে।
ফিল্ড তারের সংযোগগুলি ইলেক্ট্রনিক্স থেকে পৃথক একটি বগিতে রয়েছে।এটি ক্ষেত্রের তারের দ্বারা আবাসনগুলিতে আনা যে কোনও আর্দ্রতা থেকে ইলেকট্রনিক্সকে সুরক্ষা দেয়।
স্ব-ডায়গনিস্টিকগুলি অন্তর্ভুক্ত করে এমন একটি ত্রুটি সনাক্ত করে যা প্রক্রিয়া ভেরিয়েবল পরিমাপটিকে ভুল হিসাবে রেন্ডার করতে পারে।
ফিল্ড যোগাযোগকারী ব্যবহার করে, আপনি DLC3010 ডিজিটাল স্তরের নিয়ামক দিয়ে বেশ কয়েকটি ক্রিয়াকলাপ সম্পাদন করতে পারেন।আপনি ডিজিটাল স্তরের নিয়ামককে জিজ্ঞাসাবাদ করতে, কনফিগার করতে, ক্যালিব্রেট করতে বা পরীক্ষা করতে পারেন।হার্ট প্রোটোকল ব্যবহার করে, ক্ষেত্র থেকে প্রাপ্ত তথ্যগুলি নিয়ন্ত্রণ ব্যবস্থায় সংহত করা যায় বা একক লুপের ভিত্তিতে প্রাপ্ত হতে পারে।
DLC3010 ডিজিটাল স্তরের কন্ট্রোলারগুলি স্ট্যান্ডার্ড বায়ুসংক্রান্ত এবং বৈদ্যুতিন-বায়ুসংক্রান্ত স্তরের ট্রান্সমিটারগুলি সরাসরি প্রতিস্থাপনের জন্য ডিজাইন করা হয়েছে।DLC3010 ডিজিটাল
স্তর নিয়ন্ত্রণকারীরা ক্যাজড এবং ক্যাজেলস 249 স্তরের সেন্সরগুলির বিস্তৃত আকারে মাউন্ট করে।এগুলি মাউন্টিং অ্যাডাপ্টারের ব্যবহারের মাধ্যমে অন্য উত্পাদনকারীদের ডিসপ্লেসর টাইপ লেভেল সেন্সরগুলির উপর মাউন্ট করে।
249 কেজড সেন্সর (টেবিল 1-6 দেখুন)
249, 249B, 249BF, 249C, 249K, এবং 249L সেন্সরগুলি অপসারণকারী সহ জাহাজের পাশের মাউন্ট
জাহাজের বাইরে একটি খাঁচার ভিতরে মাউন্ট করা।(249BF ক্যাজড সেন্সরটি কেবল ইউরোপ, মধ্য প্রাচ্য এবং আফ্রিকাতেই উপলভ্য)
249 ক্যাজলেস সেন্সর (টেবিল 1-7 দেখুন)
249BP, 249CP, এবং 249P সেন্সরগুলি জাহাজের উপরে প্রেরণকারীটি ঝুলিয়ে রেখে জাহাজের উপরের মাউন্ট।
249VS সেন্সরটি জাহাজের সাথে প্রেরণকারীটি ঝুলিয়ে নিয়ে জাহাজে সাইড-মাউন্ট করে।
249W ওয়েফর-স্টাইলের সেন্সর একটি পাত্রের উপরে বা গ্রাহকের সরবরাহকৃত খাঁচায় মাউন্ট করে।
প্রধান প্রযুক্তিগত পরামিতি

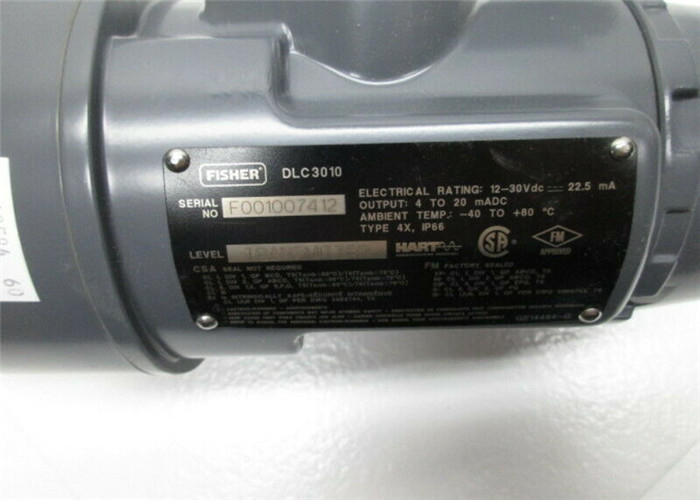

বিদ্যুৎ সরবরাহ: 12 ~ 30V ডিসি;কন্ট্রোলারের বিপরীত মেরুতা সুরক্ষা থাকে when (যখন হার্ট হয়
যোগাযোগ, নিয়ন্ত্রণকারের ভোল্টেজ .17.75V ডিসি)
আউটপুট সংকেত: 4 ~ 20 এমএ ডিসি (ইতিবাচক দিক) - স্তর বৃদ্ধি, ইন্টারফেস, বা ঘনত্ব আউটপুট
বৃদ্ধি;নেতিবাচক দিক- স্তর, ইন্টারফেস বা ঘনত্বের বৃদ্ধি আউটপুট হ্রাস করে))
পরিমাপের পরিসীমা: 300 মিমি — 2500 মিমি (পরিসীমা ছাড়িয়েও যেতে পারে)
নামমাত্র চাপ: ≤42.0 এমপিএ
নামমাত্র ব্যাস: ডিএন 40 বা গ্রাহক হিসাবে' অনুরোধ
পরিবেষ্টিত তাপমাত্রা: -40ºC থেকে + 80ºC (যখন ≤-30º সি, কোনও এলসিডি ডিসপ্লে নেই)
অপারেটিং তাপমাত্রা: -70ºC থেকে + 400ºC
নির্ভুলতা পরিমাপ: 0.5%
বিদ্যুৎ সরবরাহ থেকে প্রভাব: যখন বিদ্যুতের ভোল্টেজ সরবরাহমিনিটের মধ্যে পরিবর্তিত হয়।এবং সর্বাধিক, আউটপুট পরিবর্তন এর মধ্যে আছে <±0.2%।পুরো স্কেল
এলসিডি প্রদর্শন: আউটপুট কারেন্ট সিগন্যাল, প্রক্রিয়া ভেরিয়েবল, প্রক্রিয়া তাপমাত্রা, শতাংশের পরিসীমা, টর্কের নলের ঘূর্ণন কোণ।
মাঝারি ঘনত্বের পার্থক্য: ≥0.08g / সেমি³ ³
টর্ক নলের উপাদান: স্ট্যান্ডার্ড গonfigration আমিএনকোনেল 600 বা মনেল, হ্যাসেটলয়সি -276
ভিজা উপাদান: 304,316L বা গ্রাহক হিসাবে' অনুরোধ
ফ্ল্যাঞ্জ মান: HG / T20592-2009, এইচজি / T20615-2009 বা গ্রাহক হিসাবে' অনুরোধ
পাওয়ার এন্ট্রি: দুটি এনপিটি 1/2 (মহিলা থ্রেড) বা গ্রাহক হিসাবে' অনুরোধ
বিস্ফোরণ প্রমাণ: বিস্ফোরণ বিচ্ছিন্নতা ExdⅡCT6, অভ্যন্তরীণভাবে নিরাপদ ExiaⅡCT6
সুরক্ষা গ্রেড: IP66
অ্যালার্ম জাম্পার: প্রক্রিয়া ভেরিয়েবলের অযুচিত ব্যর্থতার স্ব-নির্ণয়ের জন্য (উদাহরণস্বরূপ, বৈদ্যুতিন মডিউল ব্যর্থতা)।প্রক্রিয়াটি কনফিগার করুনপরিবর্তনশীল উচ্চ এবং নিম্ন অ্যালার্মের।
