C32D-AT1N রিডানডান্ট পাওয়ার সাপ্লাই মডিউল TOYOGIKEN সিসি লঙ্ক
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | জাপান |
| পরিচিতিমুলক নাম: | TOYOGIKEN |
| সাক্ষ্যদান: | CE |
| মডেল নম্বার: | C32D-AT1N |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 |
|---|---|
| মূল্য: | 1-10000USD |
| প্যাকেজিং বিবরণ: | নতুন অরিজিনাল প্যাকেজ |
| ডেলিভারি সময়: | 5-8DAYS |
| পরিশোধের শর্ত: | টি / টি পেপাল |
| যোগানের ক্ষমতা: | 10 |
|
বিস্তারিত তথ্য |
|||
| শর্ত: | একেবারে নতুন | মডেল: | C32D-at1n |
|---|---|---|---|
| দেশ/উত্পাদন অঞ্চল: | জাপান | ফিল্ড সার্কিট রেটিং: | ডিসি 12 /24 ভি |
| রিভিশন: | REV G/REV D | সিরিজ: | SER 2 |
| বিশেষভাবে তুলে ধরা: | ডায়োড রিডানডেন্সি মডিউল,অ্যানালগ ইন্টারফেস মডিউল |
||
পণ্যের বর্ণনা
সি 32 ডি-এটি 1 এন রিডানড্যান্ট পাওয়ার সাপ্লাই মডিউল টয়োগিকেন সিসি লোনক
C32D-at1n ওভারভিউ

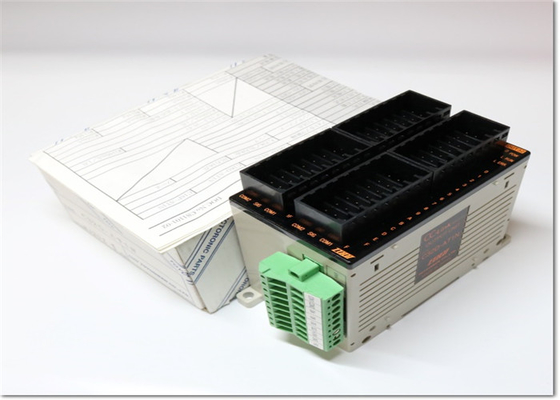

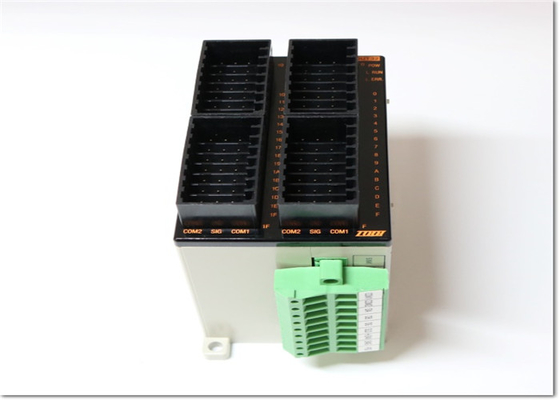

C32D-at1n হয় একটি32-পয়েন্ট ডিসি আউটপুট মডিউলসিসি-লিঙ্ক শিল্প নেটওয়ার্কগুলির জন্য ডিজাইন করা টয়োগিকেন (টোগি বৈদ্যুতিন শিল্প কোং, লিমিটেড) দ্বারা নির্মিত। এটি একটি দূরবর্তী আই/ও স্টেশন হিসাবে কাজ করে, স্বয়ংক্রিয় সিস্টেমে অ্যাকিউটিউটর (যেমন, সোলেনয়েডস, রিলে) নিয়ন্ত্রণ করতে পিএলসি থেকে ডিজিটাল সংকেতকে ডিসি আউটপুটগুলিতে রূপান্তর করে। এর কমপ্যাক্ট ডিজাইন এবং উচ্চ শব্দ প্রতিরোধ ক্ষমতা সহ, এটি তারের সহজতর করতে এবং নির্ভরযোগ্যতা বাড়ানোর জন্য উত্পাদন, প্রক্রিয়া নিয়ন্ত্রণ এবং যন্ত্রপাতি অটোমেশনে ব্যাপকভাবে ব্যবহৃত হয়
।
C32D-at1n মূল বৈশিষ্ট্য
- 1।
উচ্চ গতির প্রতিক্রিয়া এবং নির্ভুলতা
- •
সমর্থনসিঙ্ক-টাইপ (এনপিএন) আউটপুটএকটি দ্রুত প্রতিক্রিয়া সময় সঙ্গে:অফ → 0.5 এমএসেএবংঅন → অফ ≤1.5 এমএস(প্রতিরোধী বোঝা)।
- •
এর ভোল্টেজ পরিসরের মধ্যে পরিচালনা করেডিসি 10.2–26.4 ভি(রিপল রেট ≤5%) এবং এর সর্বাধিক লোড কারেন্ট সরবরাহ করেপ্রতি পয়েন্ট 500 মা(সমস্ত পয়েন্ট চালু থাকলে প্রতি পয়েন্টে 150 মা)
।
- •
- 2।
দৃ ust ় বিচ্ছিন্নতা এবং শব্দ প্রতিরোধের
- •
বৈশিষ্ট্যফটোোকুপলার বিচ্ছিন্নতাযোগাযোগ, শক্তি এবং আউটপুট সার্কিটের মধ্যে, বৈদ্যুতিক শব্দ এবং উত্থানের বিরুদ্ধে সুরক্ষা নিশ্চিত করে।
- •
প্রতিরোধ± 900 ভিপি-পি পর্যন্ত শব্দের অনাক্রম্যতা(শব্দের প্রস্থ: 1 μs, ফ্রিকোয়েন্সি: 45 হার্জ) এবং মিলিত হয়1 মিনিটের জন্য এসি 500 ভি(স্থল থেকে বাহ্যিক টার্মিনাল) নিরোধক মান
।
- •
- 3।
দক্ষ তারের এবং সামঞ্জস্যতা
- •
ব্যবহারপুশ-ইন স্প্রিং ক্ল্যাম্প টার্মিনালসরঞ্জাম-কম তারের জন্য, ইনস্টলেশন সময় এবং রক্ষণাবেক্ষণের প্রচেষ্টা হ্রাস করা।
- •
সাথে সামঞ্জস্যপূর্ণসিসি-লিংক নেটওয়ার্ক(32-পয়েন্ট বরাদ্দ সহ 1 টি স্টেশন দখল করে) এবং একটিতে পরিচালনা করেডিসি 20.4–26.4 ভিইউনিট পাওয়ার সাপ্লাই (ডিসি 24 ভি এ 65 এমএ ব্যবহার, সমস্ত পয়েন্ট চালু)
।
- •
- 4।
কমপ্যাক্ট এবং টেকসই নকশা
- •
কমপ্যাক্ট মাত্রা (50 × 118 × 40 মিমি; ওজন:210 জি) সাথেদিন রেল মাউন্টিং(35 মিমি) নিয়ন্ত্রণ প্যানেলে স্থান-দক্ষ সংহতকরণের জন্য
।
- •
- 5।
শিল্প-গ্রেড নির্ভরযোগ্যতা
- •
অপারেটিং তাপমাত্রা পরিসীমা সহ কঠোর পরিবেশের জন্য ডিজাইন করা0–55 ° Cএবং আন্তর্জাতিক মানগুলির সাথে সম্মতি (যেমন, সিই, আরওএইচএস)
।
- •
C32D-at1n উপাদান এবং অ্যাপ্লিকেশন
- •
উপাদান: সাথে নির্মিতশিল্প-গ্রেড প্লাস্টিকএবংধাতব উপাদান, বৈশিষ্ট্যযুক্তফটোোকুপলার বিচ্ছিন্নতাএবংবসন্ত ক্ল্যাম্প টার্মিনালইএমআই শিল্ডিং এবং যান্ত্রিক স্থায়িত্বের জন্য
। - •
প্রাথমিক অ্যাপ্লিকেশন::
- •
কারখানা অটোমেশন: রোবোটিক অস্ত্র, পরিবাহক সিস্টেম এবং প্যাকেজিং যন্ত্রপাতি নিয়ন্ত্রণ।
- •
শক্তি ব্যবস্থাপনা: পাওয়ার বিতরণ ইউনিটগুলিতে স্যুইচিং এবং নিয়ন্ত্রণ।
- •
প্রক্রিয়া শিল্প: রাসায়নিক এবং ফার্মাসিউটিক্যাল উত্পাদন লাইনে অ্যাকুয়েটর নিয়ন্ত্রণ।
- •
C32D-at1n প্রযুক্তিগত পরামিতি
টয়োগাইকেন স্পেসিফিকেশন এবং প্রযুক্তিগত ডকুমেন্টেশন থেকে প্রাপ্ত ডেটা
।
বিস্তারিত পণ্য বিবরণ
স্পেসিফিকেশন নিয়ন্ত্রণ সিস্টেমের ধরণ ইনপুট / আউটপুট পয়েন্ট সংযোগ টার্মিনাল, ইসি।
আউটপুট
সিসি-লিংক
32 আউটপুট
স্প্রিং লক (পুশ-ইন টার্মিনাল ব্লক)
এনপিএন আউটপুট
আউটপুট বিভাগ ইনসুলেশন পদ্ধতি রেটেড লোড ভোল্টেজ অপারেটিং ভোল্টেজ রেঞ্জ লোড বর্তমান ইনরুশ বর্তমান ফুটো বর্তমান আউটপুট প্রকারের প্রতিক্রিয়া সময় (→ বন্ধ) প্রতিক্রিয়া সময় (অফ → অন) সার্জ কিলার
ফটোোকুপলার নিরোধক
ডিসি 12 /24 ভি
ডিসি 10.2 থেকে 26.4 ভি (5%এর মধ্যে রিপল অনুপাত)
প্রায় 500 এমএ / পয়েন্ট (150 এমএ / পয়েন্ট যখন সমস্ত পয়েন্ট চালু থাকে), 4.8 এ / সাধারণ
1.0a 10 মিমি বা তারও কম
0.1ma
সিঙ্ক টাইপ
1.5 এমএস বা তারও কম (প্রতিরোধমূলক লোড)
0.5 এমএস বা তারও কম
কিছুই না
সাধারণ পদ্ধতি দখল করা স্টেশনগুলির সংখ্যা I / O ইউনিট পাওয়ার সাপ্লাই (ভোল্টেজ) আই / ও ইউনিট পাওয়ার সাপ্লাই (বর্তমান) শব্দটি সহ্য করা ভোল্টেজ সহ্য করে ভোল্টেজ নিরোধক প্রতিরোধের ভর বাহ্যিক সংযোগ পদ্ধতি
কমন প্রতি 32 পয়েন্ট
1 স্টেশন 32 পয়েন্ট বরাদ্দ
DC20.4 ～ 26.4V (5%এর মধ্যে রিপল অনুপাত)
65 এমএ বা তারও কম (24 ভিডিসি, সমস্ত পয়েন্ট চালু)
ডিসি টাইপ শব্দ ভোল্টেজ ± 900 ভিপি-পি, শব্দের প্রস্থ 1μs, শব্দের ফ্রিকোয়েন্সি 45Hz, শব্দ সিমুলেটর দ্বারা
ডিসি বাহ্যিক টার্মিনালগুলি সম্মিলিতভাবে 1 মিনিটের জন্য AC500V-গ্রাউন্ড V
ডিসি বাহ্যিক টার্মিনাল লাম্প-আর্থ ডিসি 500 ভি 10 মিমি বা আরও বেশি ইনসুলেশন রেজিস্ট্যান্স মিটার সহ
340 জি
7-মেরু 2-পিস সংযোগকারী (সংক্রমণ পাথ, ইউনিট পাওয়ার সাপ্লাই টার্মিনাল, এফজি টার্মিনাল)
টয়ো টেকনিক্স সিসি-লিংক মডেল
| C16x-at1n, | C16p-at1n | সি 16 ডি-এটি 1 এন |
| C16X-AT1N-C | সি 16 ডি-এটি 1 এন-সি | C32x-at1n |
| C32D-at1n | C32x-at1n-c | C32D-AT1N-C |
| C08xd-at1n | C16XD-at1n | C16XD-AT1N-C |
| C16X-AT1V | C16P-AT1V | C16D-AT1V |
| C16X-AT1V-C | C16D-AT1V-C | C32x-at1v |
| C32x-at1v-c | C32D-AT1V | C32p-at1v |
| C32D-AT1V-C | C16XD-AT1V | C16XD-AT1V-C |
| C16X-CT1V | সি 16 পি-সিটি 1 ভি | C16D-CT1V |
