পণ্যের বিবরণ:
প্রদান:
|
| মডেল: | MR-J3-60B-RJ004U5 | ব্র্যান্ড: | মিতসুবিশি |
|---|---|---|---|
| হারের ক্ষমতা: | 600W | টাইপ: | এসি সার্ভো মোটর ড্রাইভ |
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 170V | কারেন্ট: | 3.2A |
| মাত্রিভূমি: | জাপান | উপলব্ধ পরিমাণ: | 50 পিসি |
| লক্ষণীয় করা: | ac servo pack,ac servo drive |
||

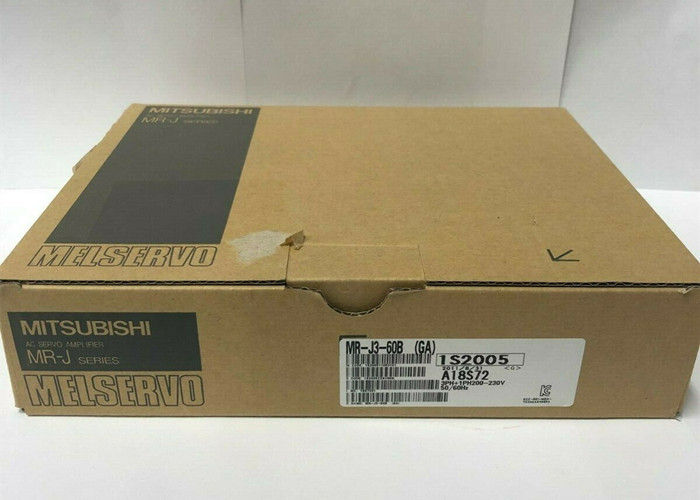

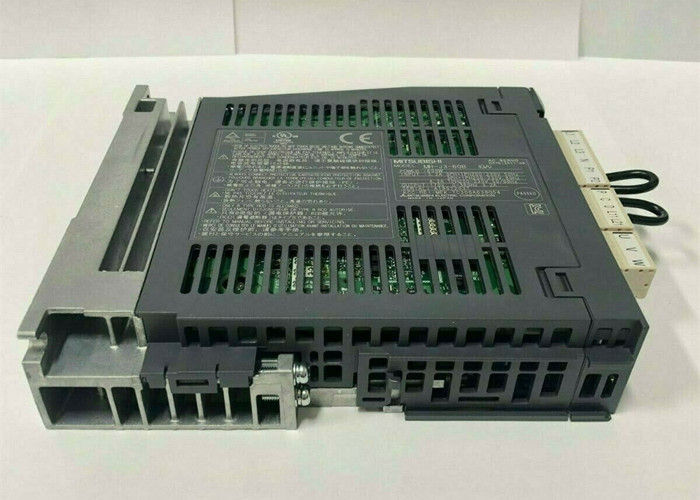

মিতসুবিশি 600W AC সার্ভো ড্রাইভ MR-J3-60B-RJ004U5 ইন্ডাস্ট্রিয়াল কন্ট্রোল সিস্টেম এমপ্লিফায়ার
বর্ণনা
MR-J3 প্রজন্মের সার্ভো ড্রাইভ অত্যাধুনিক প্রযুক্তি এবং খুব কমপ্যাক্ট প্যাকেজে সহজ অপারেশন সরবরাহ করে।উন্নত কম্পন দমন সিস্টেম এবং আরও উন্নত রিয়েল-টাইম অটোটিউনিংয়ের মতো ফাংশনগুলি সর্বাধিক নির্ভুলতা, খুব সংক্ষিপ্ত অবস্থানের সময় এবং সহজ ইনস্টলেশন নিশ্চিত করে।পূর্ববর্তী সিরিজের তুলনায় পরিবর্ধকগুলি সম্পূর্ণ 40% স্লিমার।
MR-J3 সিরিজ তিনটি সংস্করণে পাওয়া যায়: MR-J3-A মডেলগুলি প্রচলিত নিয়ন্ত্রণ সহ ড্রাইভ সিস্টেমের জন্য উপযুক্ত এবং গতি, টর্ক এবং অবস্থান নিয়ন্ত্রণের কাজগুলি নিয়ন্ত্রণ করার জন্য ডিজাইন করা হয়েছে৷MR-J3-A সার্ভো মডেলগুলিও একটি EtherCAT বিকল্পের সাথে উপলব্ধ।MR-J3-B মডেলগুলি জটিল, বহু-অক্ষ আন্দোলনের ক্রম এবং নেটওয়ার্কযুক্ত অটোমেশন সিস্টেমে ব্যবহারের জন্য নির্দিষ্ট করা হয়েছে।বিল্ট-ইন পজিশনিং (MR-J3-T) সহ একটি সার্ভো এমপ্লিফায়ারও পাওয়া যায়।
ইউনিটগুলি মিত্সুবিশি ইলেকট্রিকের মোশন কন্ট্রোল এবং পজিশনিং কন্ট্রোল সিস্টেমগুলির জন্য প্লাগ অ্যান্ড প্লে দ্বারা নিজেদেরকে কনফিগার করে, যার সাথে তারা হাই-স্পিড অপটিক্যাল SSCNET III নেটওয়ার্কের মাধ্যমে সংযুক্ত থাকে, যার একটি চক্র সময়কাল মাত্র 0.44 মিলিসেকেন্ড।MR-J3 বর্তমানে 50W থেকে 55kW পর্যন্ত আউটপুট সহ উপলব্ধ।উচ্চতর আউটপুট সহ ইউনিটগুলি নিয়মিত বিরতিতে পরিসরে যোগ করা হচ্ছে।
| বর্ণনা | MR-J3-60B-RJ004U5মিতসুবিশি দ্বারা উত্পাদিত একটি ড্রাইভ-এসি সার্ভো |
| সার্ভোমোটরের প্রকার | MR-J3 AC সার্ভো এমপ্লিফায়ার |
| পর্যায় | 3 |
| সরবরাহ ভোল্টেজ | 200 থেকে 230 ভি এসি |
| শক্তি | 600w |
| ইনপুট |
3.2A 3PH+1PH 200-230V 50Hz 4.3A 1PH 200-130V 50/60Hz |
| আউটপুট | 170V 0-360Hz 3.2A |
পণ্য পরিসীমা
| সার্ভো পরিবর্ধক MR-J3-A/B/T (200 V টাইপ) |
10A 10B 10T |
20A 20B 20T |
40A 40B 40T |
60A 60B 60T |
70A 70B 70T |
100A 100B 100T |
200A 200B 200T |
350A 350B 350T |
500A 500B 500T |
700A 700B 700T |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| পাওয়ার সাপ্লাই | ভোল্টেজ/ফ্রিকোয়েন্সি* | 3-ফেজ 200-230V AC, 50/60Hz 1-ফেজ 200-230V AC, 50/60Hz |
3-ফেজ 200-230V AC, 50/60Hz | ||||||||
| অনুমোদিত ভোল্টেজ ওঠানামা | 3-ফেজ 200-230V AC: 170-253V AC 1-ফেজ 230V AC: 207-253V AC |
3-ফেজ 170-253V AC | |||||||||
| অনুমতিযোগ্য ফ্রিকোয়েন্সি ওঠানামা | সর্বোচ্চ±5% | ||||||||||
| নিয়ন্ত্রণ ব্যবস্থা | সাইনুসয়েডাল পিডব্লিউএম নিয়ন্ত্রণ / বর্তমান নিয়ন্ত্রণ ব্যবস্থা | ||||||||||
| ডায়নামিক ব্রেক | অন্তর্নির্মিত | ||||||||||
| প্রতিরক্ষামূলক ফাংশন | ওভারকারেন্ট শাটডাউন, রিজেনারেশন ওভারভোল্টেজ শাটডাউন, ওভারলোড শাটডাউন (ইলেক্ট্রনিক থার্মাল রিলে), সার্ভো মোটর ওভারহিটিং সুরক্ষা, এনকোডার ফল্ট সুরক্ষা, পুনর্জন্ম ফল্ট সুরক্ষা, আন্ডারভোল্টেজ / হঠাৎ পাওয়ার বিভ্রাট সুরক্ষা, ওভারস্পিড সুরক্ষা, অতিরিক্ত ত্রুটি সুরক্ষা | ||||||||||
| কুলিং / সুরক্ষা রেটিং | স্ব-কুলিং, খোলা (IP00) | ফ্যান কুলিং, খোলা (IP00) | |||||||||
| পরিবেশ | পরিবেষ্টিত তাপমাত্রা | অপারেশন: 0-55°C (অ ঘনীভূত); সঞ্চয়স্থান: -20-65 °C (অ ঘনীভূত) |
|||||||||
| আপেক্ষিক আদ্রতা | অপারেশন: 90% RH সর্বোচ্চ।(অ ঘনীভূত); সঞ্চয়স্থান: 90% RH সর্বোচ্চ।(অ ঘনীভূত) |
||||||||||
| উচ্চতা | সর্বোচ্চসমুদ্রপৃষ্ঠ থেকে 1000 মি | ||||||||||
| কম্পন | সর্বোচ্চ5.9m/s² (0.6G) | ||||||||||
| ওজন (কেজি] | 0.8 | 0.8 | 1.0 | 1.0 | 1.4 | 1.4 | 2.3 | 2.3 | 4.6 | 6.2 | |
| ervo পরিবর্ধক MR-J3-A4/B4/T4 (400 V টাইপ) |
60A4 60B4 60T4 |
100A4 100B4 100T4 |
200A4 200B4 200T4 |
350A4 350B4 350T4 |
500A4 500B4 500T4 |
700A4 700B4 700T4 |
11KA4 11KB4 |
15KA4 15KB4 |
22KA4 22KB4 |
|
|---|---|---|---|---|---|---|---|---|---|---|
| পাওয়ার সাপ্লাই | ভোল্টেজ/ফ্রিকোয়েন্সি* | 3-ফেজ 380-480V AC, 50/60Hz | ||||||||
| অনুমোদিত ভোল্টেজ ওঠানামা | 3-ফেজ 323-528V AC, 50/60Hz | |||||||||
| অনুমতিযোগ্য ফ্রিকোয়েন্সি ওঠানামা | সর্বোচ্চ±5% | |||||||||
| নিয়ন্ত্রণ ব্যবস্থা | সাইনুসয়েডাল পিডব্লিউএম নিয়ন্ত্রণ / বর্তমান নিয়ন্ত্রণ ব্যবস্থা | |||||||||
| ডায়নামিক ব্রেক | অন্তর্নির্মিত | বাহ্যিক বিকল্প | ||||||||
| প্রতিরক্ষামূলক ফাংশন | ওভারকারেন্ট শাটডাউন, রিজেনারেশন ওভারভোল্টেজ শাটডাউন, ওভারলোড শাটডাউন (ইলেক্ট্রনিক থার্মাল রিলে), সার্ভো মোটর ওভারহিটিং সুরক্ষা, এনকোডার ফল্ট সুরক্ষা, পুনর্জন্ম ফল্ট সুরক্ষা, আন্ডারভোল্টেজ / হঠাৎ পাওয়ার বিভ্রাট সুরক্ষা, ওভারস্পিড সুরক্ষা, অতিরিক্ত ত্রুটি সুরক্ষা | |||||||||
| কুলিং / সুরক্ষা রেটিং | স্ব-কুলিং, খোলা (IP00) | ফ্যান কুলিং, খোলা (IP00) | ||||||||
| পরিবেশ | পরিবেষ্টিত তাপমাত্রা | অপারেশন: 0-55°C (অ ঘনীভূত); সঞ্চয়স্থান: -20-65 °C (অ ঘনীভূত) |
||||||||
| আপেক্ষিক আদ্রতা | অপারেশন: 90% RH সর্বোচ্চ।(অ ঘনীভূত); সঞ্চয়স্থান: 90% RH সর্বোচ্চ।(অ ঘনীভূত) |
|||||||||
| উচ্চতা | সর্বোচ্চসমুদ্রপৃষ্ঠ থেকে 1000 মি | |||||||||
| কম্পন | সর্বোচ্চ5.9m/s² (0.6G) | |||||||||
| ওজন (কেজি] | 1.7 | 1.7 | 2.1 | 4.6 | 4.6 | 6.2 | 18 | 18 | 19 | |
হাইলাইট
অতি-সংক্ষিপ্ত অবস্থানের সময়ের জন্য উচ্চ-গতি নিয়ন্ত্রক;গড় গতি ফ্রিকোয়েন্সি প্রতিক্রিয়া 2100Hz
সর্বোচ্চ গতির স্থায়িত্বের জন্য উচ্চ-রেজোলিউশন এনকোডার (18 বিট 262,144 P/rev)
মেশিনের প্রয়োজনীয়তার সাথে অসামান্য অভিযোজনের জন্য উন্নত কম্পন দমন
অত্যন্ত দ্রুত সেটআপ এবং ইনস্টলেশনের জন্য অটোটিউনিং
সর্বোত্তম খরচ/সুবিধা অনুপাত
পরম অবস্থান এনকোডার মান সরঞ্জাম হিসাবে অন্তর্ভুক্ত
প্লাগ অ্যান্ড প্লে কনফিগারেশন এবং স্বয়ংক্রিয় মোটর সনাক্তকরণের জন্য ন্যূনতম তারের ওভারহেডগুলি ধন্যবাদ
বিশ্বব্যাপী মান সমর্থন করে
| MR-J3-10A | MR-J3-20A | MR-J3-40A | MR-J3-60A | MR-J3-70A | MR-J3-1000A |
| MR-J3-200A | MR-J3-350A | MR-J3-500A | MR-J3-700A | MR-J3-10B | MR-J3-20B |
| MR-J3-40B | MR-J3-60B | MR-J3-70B | MR-J3-100B | MR-J3-200B | MR-J3-350B |
| MR-J3-500B | MR-J3-700B | MR-J3-10A1 | MR-J3-20A1 | MR-J3-40A1 | MR-J3-60A1 |
| HC-MFS053 | HC-KFS053 | HC-MFS13 | HC-KFS13 | HC-MFS053B | HC-KFS053B |
| HC-MFS13B | HC-KFS13B | HC-MFS053K | HC-KFS053K | HC-MFS13K | HC-KFS13K |
| HC-MFS053BK | HC-KFS053BK | HC-MFS13BK | HC-KFS13BK | HC-MFS23 | HC-KFS23 |
| HC-MFS43 | HC-KFS43 | HC-MFS23B | HC-KFS23B | HC-MFS43B | HC-KFS43B |
| HC-MFS23K | HC-KFS23K | HC-MFS43K | HC-KFS43K | HC-MFS23BK | HC-KFS23BK |
| HC-MFS43BK | HC-KFS43BK | HC-MFS73 | HC-KFS73 | HC-MFS73B | HC-KFS73B |
| HC-MFS73K | HC-KFS73K | HC-MFS73BK | HC-KFS73BK | HC-SFS81 | HC-SFS121 |
| HC-SFS201 | HC-SFS301 | HC-SFS52 | HC-SFS102 | HC-SFS152 | HC-SFS202 |
| HC-SFS52B | HC-SFS102B | HC-SFS152B | HC-SFS202B | HC-SFS52K | HC-SFS102K |
| HC-SFS152K | HC-SFS202K | HC-SFS52BK | HC-SFS102BK | HC-SFS152BK | HC-SFS202BK |
| HC-SFS352 | HC-SFS502 | HC-SFS702 | HC-SFS352B | HC-SFS502B | HC-SFS702B |
| HC-SFS353 | HC-SFS352K | HC-SFS502K | HC-SFS702K | HC-RFS353 | HC-RFS103 |
| HC-RFS153 | HC-RFS203 | HC-RFS353 | HC-SFS53 | HC-SFS103 | HC-SFS153 |
| HC-SFS203 | HC-KFS13 | HC-KFS13B | HC-MF73-S15 | HC-MF053 | HC-KFSP3 |
