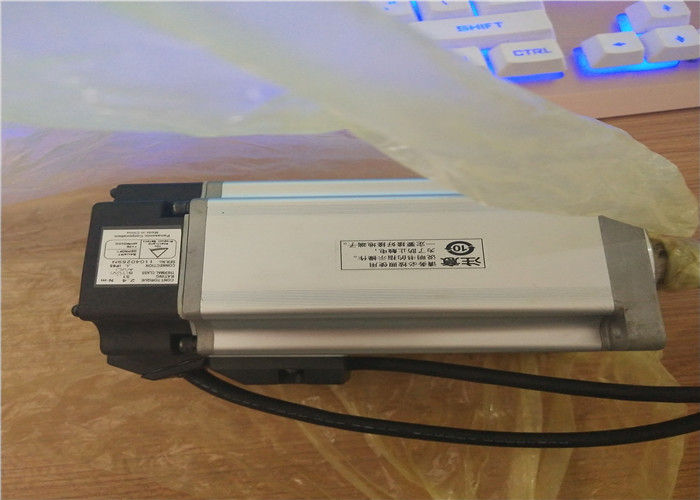

MHMD082G1V প্যানাসনিক ইন্ডাস্ট্রিয়াল ডিভাইস শিল্প সার্ভো মোটর 100 200VAC
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | জাপান |
| পরিচিতিমুলক নাম: | Panasonic |
| সাক্ষ্যদান: | CE |
| মডেল নম্বার: | MHMD082G1V |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 |
|---|---|
| মূল্য: | Contact |
| প্যাকেজিং বিবরণ: | নতুন এবং মূল |
| ডেলিভারি সময়: | 3-5Days |
| পরিশোধের শর্ত: | টি / টি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল |
| যোগানের ক্ষমতা: | ১০০০ |
|
বিস্তারিত তথ্য |
|||
| ব্র্যান্ড: | প্যানাসোনিক | মডেল নম্বর: | MHMD082G1V |
|---|---|---|---|
| উত্স দেশ: | জাপান | প্রকার: | সার্ভো মোটর |
| শক্তি - রেটেড: | 50 ডাব্লু | ভোল্টেজ - রেটেড: | 100, 200vac |
| আরপিএম: | 3000 আরপিএম | ওজন: | 0.705 পাউন্ড (319.78g) |
| বিশেষভাবে তুলে ধরা: | ewing machine servo motor,ac servo motor |
||
পণ্যের বর্ণনা
প্যানাসনিক ইন্ডাস্ট্রিয়াল ডিভাইস MHMD082G1V ইন্ডাস্ট্রিয়াল সার্ভো মোটর
এমএইচএমডি০৮২জি১ভিবর্ণনা
এমএইচএমডি০৮২জি১ভিবৈশিষ্ট্য
- 1.
উচ্চ প্রতিক্রিয়া ফ্রিকোয়েন্সিঃমোটর এবং ড্রাইভ সিস্টেম একটি উচ্চ গতির প্রতিক্রিয়া ফ্রিকোয়েন্সি অর্জন করতে পারে, কিছু উত্স 2.0 kHz পর্যন্ত ক্ষমতা নির্দেশ করে,অত্যন্ত দ্রুত এবং সুনির্দিষ্ট নিয়ন্ত্রণ লুপ চাহিদাপূর্ণ অ্যাপ্লিকেশন জন্য সক্ষম. - 2.
উন্নত নিয়ন্ত্রণ ক্ষমতাঃযখন এটি এর ডেডিকেটেড ড্রাইভের সাথে যুক্ত হয়, তখন সিস্টেমটি যান্ত্রিক অনমনীয়তা, রিয়েল-টাইম অটো-টিউনিং,এবং উন্নত সিস্টেমের নির্ভুলতার জন্য একটি বাহ্যিক উচ্চ-নির্ভুলতা স্কেল সহ সম্পূর্ণ বন্ধ লুপ নিয়ন্ত্রণ. - 3.
ইন্টিগ্রেটেড ইলেক্ট্রোম্যাগনেটিক ব্রেকঃমোটর একটি অন্তর্নির্মিত ব্রেক সঙ্গে আসে, যা একটি শক্তি ক্ষতি ক্ষেত্রে একটি অবস্থান রাখা বা নিরাপদে ড্রপ প্রতিরোধ উল্লম্ব অক্ষ বন্ধ করার জন্য অপরিহার্য. - 4.
হাই ইনার্টি ডিজাইনঃউচ্চ ইনার্টিয়া মডেল (এমএইচএমডি সিরিজ) হিসাবে, এই মোটরটি উচ্চতর ইনার্টিয়া সহ লোড চালানোর জন্য উপযুক্ত, নিম্ন ইনার্টিয়া মডেলের তুলনায় এই ধরনের অ্যাপ্লিকেশনগুলিতে আরও ভাল স্থিতিশীলতা এবং নিয়ন্ত্রণ সরবরাহ করে - 5.
উচ্চ সুরক্ষা রেটিংঃ মোটরটি আইপি 56 এর সুরক্ষা রেটিংয়ের গর্ব করে, এটি ধুলো এবং শক্তিশালী জল জেটগুলির প্রতিরোধী করে তোলে যা এর স্থায়িত্ব এবং কঠোর শিল্প পরিবেশের জন্য উপযুক্ততা বাড়ায়.
এমএইচএমডি০৮২জি১ভিউপাদান ও প্রয়োগ
- •
আবেদনঃ সাধারণত সিএনসি মেশিন, রোবোটিক আর্ম, প্যাকেজিং সরঞ্জাম, উপাদান হ্যান্ডলিং সিস্টেম,এবং স্বয়ংক্রিয় সমাবেশ লাইন যেখানে সঠিক অবস্থান এবং উচ্চ টর্ক প্রয়োজন.
এমএইচএমডি০৮২জি১ভিমূল প্রযুক্তিগত পরামিতি
|
|
|
|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| পয়েন্ট | বিশেষ উল্লেখ |
|---|---|
| পার্ট নম্বর | এমএইচএমডি০৮২জি১ভি |
| পণ্যের বিবরণ | উচ্চ ইনার্টি, সীসা তারের প্রকার, আইপি 65 |
| পারিবারিক নাম | MINAS A5 |
| সিরিজ | এমএইচএমডি সিরিজ |
| প্রকার | উচ্চ ইনার্সি |
| সুরক্ষা শ্রেণি | আইপি ৬৫ |
| আবরণ সম্পর্কে | আউটপুট শ্যাফ্ট এবং লিডওয়্যার শেষের ঘোরানো অংশ ব্যতীত। |
| পরিবেশগত অবস্থা | আরো বিস্তারিত জানার জন্য, অনুগ্রহ করে ব্যবহারের নির্দেশিকা দেখুন। |
| ফ্ল্যাঞ্জের বর্গক্ষেত্রের মাত্রা | ৮০ মিমি বর্গ মিটার। |
| ফ্ল্যাঞ্জের আকার (মিমি) | 80 |
| মোটর লিড-আউট কনফিগারেশন | সীসা তার |
| মোটর এনকোডার সংযোগকারী | সীসা তার |
| বিদ্যুৎ সরবরাহ ক্ষমতা (কেভিএ) | 1.3 |
| ভোল্টেজ স্পেসিফিকেশন (V) | 200 |
| নামমাত্র আউটপুট (W) | 750 |
| নামমাত্র বর্তমান (A rms) | 4.0 |
| ব্রেক ধরে রাখা | সঙ্গে |
| ভর (কেজি) | 3.3 |
| তেল সীল | সঙ্গে |
| শ্যাফ্ট | কী-ওয়ে, সেন্টার ট্যাপ |
| নামমাত্র টর্ক (N ⋅ m) | 2.4 |
| ক্ষণস্থায়ী সর্বোচ্চ টর্ক (এন ⋅ মি) | 7.1 |
| সর্বাধিক স্রোত (A0-p) | 17.0 |
| পুনরুদ্ধারযোগ্য ব্রেকিং ফ্রিকোয়েন্সি (সময়/মিনিট) | কোন বিকল্প নেইঃ কোন সীমা নেই অপশন সহঃ কোন সীমা নেই বিকল্প (বাহ্যিক পুনরুদ্ধার প্রতিরোধক) পার্ট নং : DV0P4283 |
| পুনরুদ্ধার ব্রেক ফ্রিকোয়েন্সি সম্পর্কে | অনুগ্রহ করে [মোটর স্পেসিফিকেশনের বিবরণ] নোটঃ ১ এবং ২-এর বিস্তারিত বিবরণ দেখুন। |
| নামমাত্র ঘূর্ণন গতি (r/min) | 3000 |
| সর্বাধিক ঘূর্ণন গতি (r/min) | 4500 |
| রোটারের ইনার্টিয়া (x10)-৪ কেজি ⋅ মি2) | 1.61 |
| প্রস্তাবিত ইনার্সি অনুপাত | ২০ বার বা তার কম |
| লোড এবং ঘূর্ণক এর স্থিতিস্থাপকতা অনুপাত প্রস্তাবিত মুহূর্ত সম্পর্কে | অনুগ্রহ করে [মোটর স্পেসিফিকেশনের বিবরণ] এর বিবরণ দেখুন। দ্রষ্টব্যঃ ৩। |
| রোটারি এনকোডারঃ স্পেসিফিকেশন | ২০-বিট ইনক্রিমেন্টাল সিস্টেম |
| রোটারি এনকোডারঃ রেজোলিউশন | 1048576 |
ব্রেক স্পেসিফিকেশন
| পয়েন্ট | বিশেষ উল্লেখ |
|---|---|
| স্ট্যাটিক ঘর্ষণ টর্ক (N ⋅ m) | 2.৪৫ বা তার বেশি |
| অ্যাক্সেস সময় (মিঃ) | ৭০ বা তার কম |
| মুক্তির সময় (মিঃ) | ২০ বা তার কম |
| উত্তেজনাপূর্ণ বর্তমান (DC) (A) | 0.42 |
| মুক্তি ভোল্টেজ (DC) (V) | ১ বা তার বেশি |
| উত্তেজনা ভোল্টেজ (DC) (V) | ২৪ ± ১।2 |
| ব্রেক স্পেসিফিকেশন সম্পর্কে | এই ব্রেকটি চালু হলে মুক্তি পাবে। মোটর চলার সময় ব্রেকিং করার জন্য এটি ব্যবহার করবেন না। অনুগ্রহ করে [মোটর স্পেসিফিকেশনের বিবরণ] এর বিস্তারিত বিবরণ দেখুন, "বিল্ট ইন হোল্ডিং ব্রেকের স্পেসিফিকেশন" এবং "নোটস অন [মোটর স্পেসিফিকেশন] পৃষ্ঠা, নোটঃ ৪। |
অনুমোদিত লোড
| পয়েন্ট | বিশেষ উল্লেখ |
|---|---|
| সমাবেশের সময়ঃ রেডিয়াল লোড P- দিক (N) | 686 |
| সমাবেশের সময়ঃ থ্রাস্ট লোড A- দিক (N) | 294 |
| সমাবেশের সময়ঃ থ্রাস্ট লোড বি-নির্দেশ (এন) | 392 |
| অপারেশন চলাকালীনঃ রেডিয়াল লোড P- দিক (N) | 392 |
| অপারেশন চলাকালীনঃ থ্রাস্ট লোড A, B- দিক (N) | 147 |
| অনুমোদিত লোড সম্পর্কে | বিস্তারিত জানার জন্য [মোটর স্পেসিফিকেশন বিবরণ] "আউটপুট শ্যাফ্টে অনুমোদিত লোড" দেখুন। |
