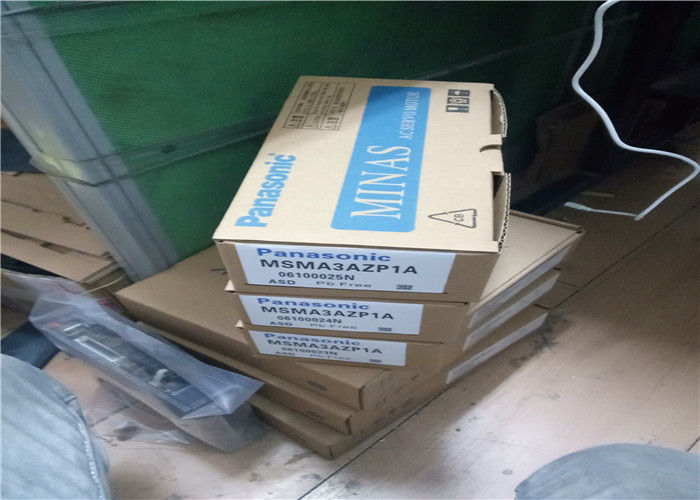

প্যানাসনিক এসি ইন্ডাস্ট্রিয়াল সার্ভো মোটর MSMA3AZP1A, 1 বছরের ওয়ারেন্টি সহ
প্রোডাক্ট সিরিজ বিবরণ
MSMA3AZP1Aপ্রোডাক্ট সিরিজ30W এর রেট করা আউটপুট সহ, এটি 100/200VAC ইনপুটে কাজ করে এবং নির্ভুল ফিডব্যাকের জন্য একটি উচ্চ-রেজোলিউশন ইনক্রিমেন্টাল রোটারি এনকোডারকে একীভূত করে। বল স্ক্রু, বেল্ট এবং ছোট অ্যাকচুয়েটরের সাথে সরাসরি কাপলিংয়ের জন্য অপ্টিমাইজ করা, এই মোটরটি দ্রুত ত্বরণ/মন্দা, ন্যূনতম স্থির সময় এবং স্থিতিশীল কম-কম্পন অপারেশন সরবরাহ করে। এটি প্যানাসনিক MINAS A3 সিরিজ সার্ভো ড্রাইভ (MSDA সিরিজ) এর সাথে যুক্ত করার জন্য তৈরি করা হয়েছে, যা কম্প্যাক্ট মেশিনারি এবং নির্ভুল মোশন অ্যাপ্লিকেশনের জন্য নির্বিঘ্ন প্লাগ-এন্ড-প্লে ইন্টিগ্রেশন সরবরাহ করে।MSMA3AZP1A
গুরুত্বপূর্ণ প্যারামিটারলো-ইনার্শিয়া হাই-স্পিড ডিজাইন
- : অতি-দ্রুত ত্বরণ/মন্দা এবং উচ্চ ডাইনামিক প্রতিক্রিয়ার জন্য অতি-নিম্ন রোটর জড়তা, উচ্চ-চক্র পজিশনিং কাজের জন্য আদর্শ।30W কম্প্যাক্ট পাওয়ার
- : 30W রেট করা আউটপুট সহ ছোট ফর্ম ফ্যাক্টর, স্পেস-সীমাবদ্ধ কন্ট্রোল প্যানেল এবং মাইক্রো-অটোমেশন সরঞ্জামের জন্য উপযুক্ত।হাই-প্রিসিশন এনকোডার
- : বিল্ট-ইন 2500 p/r ইনক্রিমেন্টাল রোটারি এনকোডার, সাব-মাইক্রন পজিশনিং নির্ভুলতার জন্য 10,000 পালস/রেভ রেজোলিউশন (4x গুণন) সরবরাহ করে।ওয়াইড ভোল্টেজ কম্প্যাটিবিলিটি
- : ডুয়াল ভোল্টেজ ইনপুট (100VAC / 200VAC) সমর্থন করে, বিশ্বব্যাপী শিল্প পাওয়ার সিস্টেমের সাথে অভিযোজিত।লো ভাইব্রেশন ও নয়েজ
- : যান্ত্রিক অনুরণন দমন করার জন্য ইন্টিগ্রেটেড অ্যাডাপ্টিভ নচ ফিল্টার এবং ড্যাম্পিং কন্ট্রোল, মসৃণ, শান্ত অপারেশনের জন্য।অটো-টিউনিং কম্প্যাটিবিলিটি
- : MINAS A3 ড্রাইভ অটো-টিউনিং ফাংশনগুলির সাথে কাজ করে, গেইন সেটআপকে সহজ করে এবং বিভিন্ন যান্ত্রিক লোডের উপর স্থিতিশীল কর্মক্ষমতা নিশ্চিত করে।IP65 ফ্রন্ট প্রোটেকশন
- : ডাস্টপ্রুফ এবং জল-প্রতিরোধী ফ্রন্ট হাউজিং (IP65), ধুলো, তেল কুয়াশা এবং আর্দ্রতা সহ কঠোর শিল্প পরিবেশের জন্য উপযুক্ত।উচ্চ নির্ভরযোগ্যতা
- : দীর্ঘ-জীবন বিয়ারিং, কম তাপ উৎপাদন এবং অবিচ্ছিন্ন ডিউটি অপারেশন সহ শিল্প-গ্রেড নির্মাণ।সহজ ইনস্টলেশন
- : স্ট্যান্ডার্ড ফ্ল্যাঞ্জ মাউন্টিং (40mm ফ্রেম), হালকা ডিজাইন, এবং দ্রুত সেটআপের জন্য প্রি-ওয়্যার্ড পাওয়ার/এনকোডার সংযোগকারী।MSMA3AZP1A
গুরুত্বপূর্ণ প্যারামিটারউপকরণ
হাউজিং ও ফ্রেম
- : ডাই-কাস্ট অ্যালুমিনিয়াম অ্যালয় ক্ষয়-প্রতিরোধী ইলেক্ট্রোস্ট্যাটিক কোটিং সহ, চমৎকার তাপ অপচয় এবং কাঠামোগত দৃঢ়তা প্রদান করে।রোটর ও স্টেটর
- : কম কোর লসের জন্য উচ্চ-গ্রেডের সিলিকন স্টিল ল্যামিনেশন; তাপীয় স্থিতিশীলতার জন্য উচ্চ-তাপমাত্রা-প্রতিরোধী কপার ওয়াইন্ডিং (ক্লাস এফ ইনসুলেশন, 155°C)।এনকোডার
- : ডাস্ট এবং ভাইব্রেশন প্রতিরোধের জন্য সিল করা উচ্চ-নির্ভুলতা অপটিক্যাল ইনক্রিমেন্টাল এনকোডার গ্লাস স্কেল সহ।বিয়ারিং
- : দীর্ঘ-জীবন লুব্রিকেশন সহ প্রিসিশন সিলড বল বিয়ারিং, উচ্চ-গতির ঘূর্ণন এবং রেডিয়াল/অ্যাক্সিয়াল লোড ক্ষমতা সমর্থন করে।সংযোগকারী
- : পাওয়ার এবং এনকোডার সংকেতের জন্য নির্ভরযোগ্য বৈদ্যুতিক সংযোগ নিশ্চিত করার জন্য গোল্ড-প্লেটেড কন্টাক্ট সহ শিল্প-গ্রেড মোল্ডেড প্লাস্টিক সংযোগকারী।শ্যাফট
- : গ্রাউন্ড ফিনিশ সহ হার্ডেন্ড প্রিসিশন স্টিল শ্যাফট, স্ট্যান্ডার্ড কাপলিং এবং পুলিগুলির সাথে সামঞ্জস্যপূর্ণ।সাধারণ অ্যাপ্লিকেশন
মাইক্রো-প্রিসিশন মেশিনারি
- : ছোট সিএনসি মেশিন, পিসিবি ড্রিলিং/অ্যাসেম্বলি সরঞ্জাম, সেমিকন্ডাক্টর হ্যান্ডলিং এবং মাইক্রো-অ্যাসেম্বলি রোবট।ইলেকট্রনিক ম্যানুফ্যাকচারিং
- : এসএমটি পিক-এন্ড-প্লেস মেশিন, চিপ টেস্টার, ওয়্যার বন্ডার এবং কম্পোনেন্ট ইনসারশন সিস্টেম।প্যাকেজিং ও লেবেলিং
- : কম্প্যাক্ট লেবেলিং মেশিন, ব্লিস্টার প্যাকেজিং, ছোট কনভেয়র পজিশনিং এবং পাউচ সিলিং সরঞ্জাম।মেডিকেল ও ল্যাবরেটরি অটোমেশন
- : প্রিসিশন পাম্প, নমুনা হ্যান্ডলিং, ডায়াগনস্টিক সরঞ্জাম এবং মাইক্রো-ফ্লুইডিক কন্ট্রোল সিস্টেম।3D প্রিন্টিং ও অ্যাডিটিভ ম্যানুফ্যাকচারিং
- : ডেস্কটপ এবং শিল্প 3D প্রিন্টারগুলির জন্য উচ্চ-নির্ভুলতা অক্ষ নিয়ন্ত্রণ।অপটিক্যাল ও ইমেজিং সরঞ্জাম
- : ক্যামেরা পজিশনিং, লেজার স্ক্যানিং, মাইক্রোস্কোপ স্টেজ এবং অপটিক্যাল অ্যালাইনমেন্ট সিস্টেম।ছোট অটোমেশন টুলস
- : প্রিসিশন অ্যাকচুয়েটর, ভালভ কন্ট্রোল, ছোট রোবোটিক আর্ম এবং টেস্ট ফিক্সচার পজিশনিং।MSMA3AZP1A
গুরুত্বপূর্ণ প্যারামিটারপ্যারামিটার
| স্পেসিফিকেশন |
পার্ট নম্বর |
| MSMA3AZP1A |
প্রোডাক্ট সিরিজ |
| প্যানাসনিক MINAS A3 (AIII) সিরিজ, লো-ইনার্শিয়া এসি সার্ভো মোটর |
মোটর টাইপ |
| থ্রি-ফেজ পার্মানেন্ট ম্যাগনেট সিনক্রোনাস এসি সার্ভো মোটর |
রেট করা আউটপুট পাওয়ার |
| 30 W |
রেট করা ভোল্টেজ |
| 100 / 200 VAC (50/60 Hz) |
রেট করা টর্ক |
| 0.095 N·m |
সর্বোচ্চ টর্ক |
| 0.286 N·m (3x রেট করা টর্ক) |
রেট করা গতি |
| 3000 rpm |
সর্বোচ্চ গতি |
| 4500 rpm |
রোটর জড়তা |
| 0.012 × 10⁻⁴ kg·m² |
এনকোডার টাইপ |
| ইনক্রিমেন্টাল অপটিক্যাল এনকোডার |
এনকোডার রেজোলিউশন |
| 2500 পালস/রেভ (10,000 পালস/রেভ 4x গুণন সহ) |
ফ্রেম সাইজ |
| 40 মিমি (ফ্ল্যাঞ্জ) |
শ্যাফট ব্যাস |
| 8 মিমি |
সুরক্ষা শ্রেণী |
| IP65 (সামনে), IP40 (পিছনে) |
ইনসুলেশন ক্লাস |
| ক্লাস এফ (155°C) |
পরিবেষ্টিত তাপমাত্রা |
| 0°C থেকে +40°C (অপারেটিং), -20°C থেকে +65°C (স্টোরেজ) |
আর্দ্রতা |
| 5–95% RH (নন-কনডেনসিং) |
কম্পন প্রতিরোধ |
| 49 m/s² (5 G) |
শক প্রতিরোধ |
| 98 m/s² (10 G) |
ওজন |
| প্রায় 0.27 কেজি |
সামঞ্জস্যপূর্ণ ড্রাইভ |
| প্যানাসনিক MINAS A3 সিরিজ (MSDA সিরিজ) |
কুলিং পদ্ধতি |
| প্রাকৃতিক বায়ু শীতলীকরণ |
মাউন্টিং |
| ফ্ল্যাঞ্জ মাউন্টিং (4 × M4 স্ক্রু হোল) |
অবস্থা |
| বন্ধ (লিগ্যাসি মডেল, প্রতিস্থাপন উপলব্ধ) |
