MSM012A2UE 100W এসি সার্ভো মোটর প্যানাসনিকের জন্য 100W 200V 3000 1/মিনিট
MSM012A2UEবর্ণনা

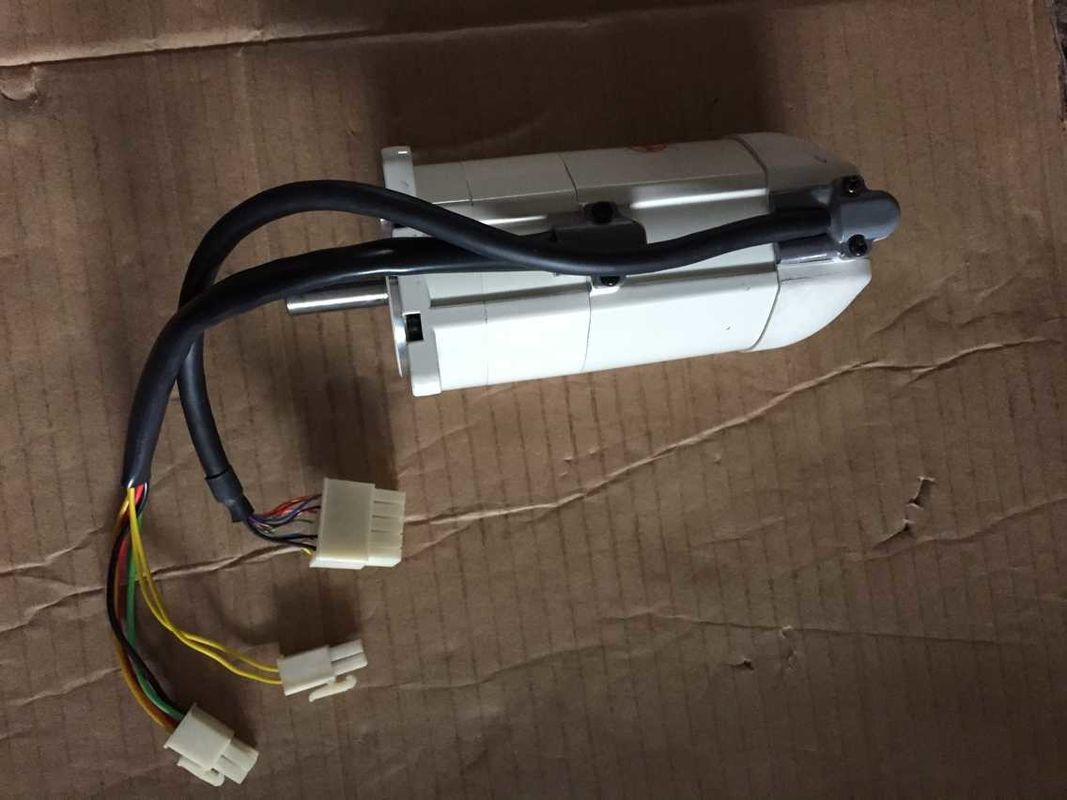

প্যানাসনিক এমএসএম০১২এ২ইউই একটি উচ্চ-কার্যকারিতা, কমপ্যাক্ট ১০০ ওয়াট এসি সার্ভো মোটর যা মিনাস এ 6 সিরিজের অন্তর্গত। এটি শিল্প অটোমেশন অ্যাপ্লিকেশনগুলিতে যথার্থ গতি নিয়ন্ত্রণের জন্য ডিজাইন করা হয়েছে।এই মোটর একটি ব্যতিক্রমী টর্ক-টু-মাপ অনুপাত প্রদান করার জন্য ডিজাইন করা হয়, দ্রুত প্রতিক্রিয়া, এবং সঠিক অবস্থান, এটি স্থানের সীমিত পরিবেশের জন্য আদর্শ যা নির্ভরযোগ্য এবং দক্ষ অপারেশন প্রয়োজন
MSM012A2UEবৈশিষ্ট্য
- •
উচ্চ নির্ভুলতা অবস্থানঃউচ্চ-রেজোলিউশনে সজ্জিত ২২-বিট পরম এনকোডার।(যদি 4,194, প্রতি ঘূর্ণন প্রতি 304 pulses), এটা ব্যতিক্রমী সঠিক অবস্থান এবং প্রতিক্রিয়া নিশ্চিত
.
- •
কমপ্যাক্ট এবং শক্তিশালী ডিজাইনঃ এটি একটি সুনির্দিষ্ট মেশিনযুক্ত অ্যালুমিনিয়াম হাউজিং সহ একটি স্থান-সংরক্ষণের পদচিহ্নের বৈশিষ্ট্যযুক্ত, যা কর্মক্ষমতা বা স্থায়িত্বের উপর আপোষ না করেই সীমিত স্থানের অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে
.
- •
উচ্চতর সুরক্ষাঃরেটেড আইপি ৬৭, মোটরটি ধুলো এবং জল প্রবেশের বিরুদ্ধে সম্পূর্ণরূপে সিল করা হয়, কঠোর শিল্প পরিবেশে নির্ভরযোগ্য অপারেশন নিশ্চিত করে
.
- •
মসৃণ এবং নীরব অপারেশনঃকম কম্পন এবং কম শব্দ বৈশিষ্ট্যগুলির জন্য ডিজাইন করা হয়েছে যা চিকিৎসা ডিভাইস বা শান্ত কাজের পরিবেশের মতো নির্ভুল অ্যাপ্লিকেশনগুলির জন্য গুরুত্বপূর্ণ
.
- •
উচ্চ দক্ষতাঃউচ্চ দক্ষতা (90% এর বেশি) জন্য একটি অপ্টিমাইজড ওয়েলিং ডিজাইন বৈশিষ্ট্যযুক্ত, শক্তি খরচ এবং তাপ উত্পাদন হ্রাস
.
- •
চমৎকার গতিশীল প্রতিক্রিয়াঃকম রোটর ইনার্টি (0.0006 কেজি · মি 2) এবং কম ইন্ডাক্ট্যান্স দ্রুত ত্বরণ এবং বিলম্বের অনুমতি দেয়, উচ্চ গতি এবং উচ্চ নির্ভুলতা গতি নিয়ন্ত্রণ সক্ষম
.
- •
তাপ সুরক্ষাঃঅন্তর্নির্মিত তাপমাত্রা সেন্সর সহ অতিরিক্ত লোড সুরক্ষার জন্য, অবিচ্ছিন্ন ক্রিয়াকলাপের সময় মোটরকে ক্ষতির হাত থেকে রক্ষা করে
.
MSM012A2UEউপাদান ও নির্মাণ
- •
আবাসন:সুরক্ষামূলক লেপযুক্ত যথার্থ মেশিনযুক্ত অ্যালুমিনিয়াম, একটি শক্তিশালী কিন্তু হালকা কাঠামো সরবরাহ করে
.
- •
লেয়ারঃ মসৃণ, কম গোলমাল এবং দীর্ঘ জীবন জন্য ডিজাইন উচ্চ মানের বল বিয়ারিং ব্যবহার করে
.
- •
সিলিং:ধুলো এবং আর্দ্রতা থেকে অভ্যন্তরীণ উপাদানগুলি রক্ষা করার জন্য শক্তিশালী সিলিং উপকরণগুলির মাধ্যমে IP67 রেটিং সহ সম্পূর্ণ সিল করা নকশা
.
- •
শ্যাফ্ট:যান্ত্রিক উপাদানগুলির সাথে নিরাপদ সংযোগের জন্য স্ট্যান্ডার্ড কীওয়ে এবং সেট স্ক্রু কনফিগারেশন
.
MSM012A2UEসাধারণ অ্যাপ্লিকেশন
এই সার্ভো মোটরটি বহুমুখী এবং সাধারণত নিম্নলিখিত ক্ষেত্রে ব্যবহৃত হয়ঃ
- •
অর্ধপরিবাহী উত্পাদন সরঞ্জাম
- •
ইলেকট্রনিক উপাদান সমাবেশের যন্ত্রপাতি
- •
যথার্থ যন্ত্রপাতি কেন্দ্র
- •
মেডিকেল ডিভাইস অটোমেশন
- •
প্যাকেজিং যন্ত্রপাতি
- •
টেক্সটাইল এবং মুদ্রণ সরঞ্জাম
- •
ক্ষুদ্র রোবোটিক্স এবং অটোমেশন সিস্টেম
MSM012A2UEগুরুত্বপূর্ণ পরামিতি
|
প্যারামিটার
|
স্পেসিফিকেশন
|
| মোটর টাইপ |
এসি সার্ভো মোটর (স্থায়ী চুম্বক) |
| নামমাত্র আউটপুট |
১০০ ওয়াট |
| নামমাত্র টর্চ |
0.৩২ এন.এম. |
| ম্যাক্স. টর্চ |
0.৯৫ এন.এম. |
| নামমাত্র গতি |
৩০০০ rpm |
| সর্বাধিক গতি |
৫০০০ ঘন্টা |
| রটার ইনার্টিয়া |
0.0006 কিলোগ্রাম |
| এনকোডার |
২২-বিট নিখুঁত (৪,194, 304 পিপিআর) |
| সুরক্ষা শ্রেণি |
আইপি ৬৭ (ধুলো ও পানি প্রতিরোধী) |
| আইসোলেশন ক্লাস |
ক্লাস বি (১৩০°সি) |
| সরবরাহ ভোল্টেজ |
২০০ ভোল্ট এসি |
| বর্তমান রেটিং |
1.6 এ |
| শ্যাফ্ট ব্যাসার্ধ |
৮.৬ মিমি |
| ওজন |
প্রায় ১.২ কেজি |
| ঠান্ডা করার পদ্ধতি |
প্রাকৃতিক প্রবাহ
|
