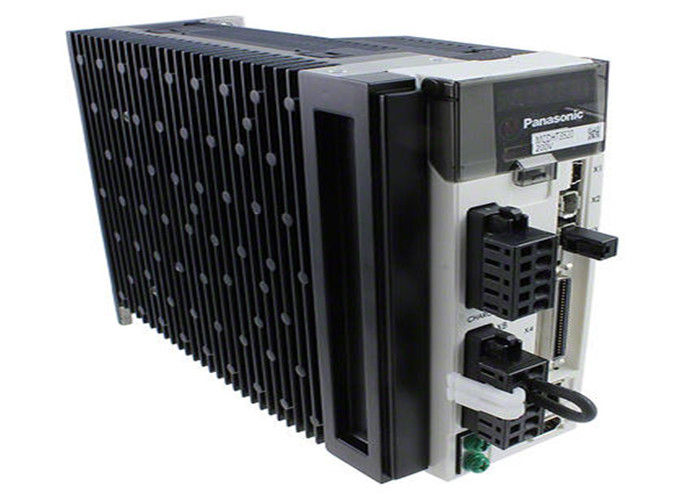

MCDHT3520 750W প্যানাসনিক সার্ভো মোটর সার্ভো এসি 200 ~ 240VAC সরবরাহ 30A 240 ভোল্ট লোড
পণ্যের বিবরণ:
উৎপত্তি স্থল: | জাপান |
পরিচিতিমুলক নাম: | Panasonic |
সাক্ষ্যদান: | CE |
মডেল নম্বার: | MCDHT3520 |
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: | 1 |
---|---|
মূল্য: | Contact |
প্যাকেজিং বিবরণ: | নতুন এবং মূল |
ডেলিভারি সময়: | 3-5Days |
পরিশোধের শর্ত: | টি / টি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল |
যোগানের ক্ষমতা: | ১০০০ |
বিস্তারিত তথ্য |
|||
Brand: | Panasonic | model number: | MCDHT3520 |
---|---|---|---|
Country of origin: | Japan | Type: | Servo Motor |
Power - Rated: | 50W | Voltage - Rated: | 100, 200VAC |
RPM: | 3000 RPM | Weight: | 0.705 lb (319.78g) |
বিশেষভাবে তুলে ধরা: | ewing machine servo motor,electric servo motor |
পণ্যের বর্ণনা
MCDHT3520 750W প্যানাসনিক সার্ভো মোটর সার্ভো এসি 200 ~ 240VAC সরবরাহ 30A 240 V লোড
পণ্যের বর্ণনা
প্যানাসনিক এমসিডিএইচটি৩৫২০ একটি উচ্চ-কার্যকারিতা সম্পন্ন, মাল্টি-মোড সার্ভো ড্রাইভ যা MINAS A5 সিরিজ এটি শিল্প অটোমেশন অ্যাপ্লিকেশনগুলিতে নির্ভুল গতি নিয়ন্ত্রণের জন্য ডিজাইন করা হয়েছে। এই 750W ড্রাইভটি সার্ভো মোটরের বিস্তৃত পরিসরের সাথে কাজ করার জন্য ডিজাইন করা হয়েছে,বিভিন্ন যান্ত্রিক সেটআপের জন্য নমনীয়তা প্রদান করেএটি উন্নত নিয়ন্ত্রণ মোড সমর্থন করে এবং স্বয়ংক্রিয় সিস্টেমে নির্বিঘ্নে সংহতকরণের জন্য একটি শক্তিশালী যোগাযোগ ইন্টারফেস বৈশিষ্ট্যযুক্ত
পণ্যের বৈশিষ্ট্য
- •
মাল্টি-কন্ট্রোল মোড : অবস্থান নিয়ন্ত্রণ, গতি নিয়ন্ত্রণ, টর্ক নিয়ন্ত্রণ, এবং সম্পূর্ণ বন্ধ লুপ নিয়ন্ত্রণ সমর্থন করে, বিভিন্ন অ্যাপ্লিকেশন প্রয়োজনীয়তা নমনীয় অভিযোজন করার অনুমতি দেয়
. - •
উচ্চ-রেজোলিউশনের প্রতিক্রিয়া : উচ্চ রেজোলিউশনের পরম (17-বিট/131,072 পিপিআর) এবং ইনক্রিমেন্টাল (20-বিট/1,048,576 পিপিআর) এনকোডার, ব্যতিক্রমী অবস্থান সঠিকতা এবং স্থিতিশীল কম গতির অপারেশন নিশ্চিত
. - •
উন্নত যোগাযোগ ইন্টারফেস : সহজ প্যারামিটার কনফিগারেশন, পর্যবেক্ষণ এবং নিয়ন্ত্রণ নেটওয়ার্কগুলিতে সংহতকরণের জন্য ইউএসবি, আরএস -২৩২ এবং আরএস -৪৮৫ পোর্ট দিয়ে সজ্জিত (আরএস -৪৮৫ এর মাধ্যমে ৩১ টি পর্যন্ত ড্রাইভ)
. - •
বিস্তৃত I/O বিকল্প : বিভিন্ন কন্ট্রোলার এবং সেন্সরগুলির সাথে নমনীয় সংযোগের জন্য বিস্তৃত ডিজিটাল এবং অ্যানালগ I/O (10 DI, 6 DO, 3 AI, 2 AO) এবং ইমপ্লাস ইনপুট / আউটপুট বৈশিষ্ট্য
. - •
অন্তর্নির্মিত নিরাপত্তা ফাংশন : আন্তর্জাতিক মান পূরণ করে নিরাপত্তা বৈশিষ্ট্য অন্তর্ভুক্ত, স্বয়ংক্রিয় পরিবেশে অপারেশন নিরাপত্তা উন্নত
. - •
হাই-স্পিড পারফরম্যান্স : একটি উচ্চ ফ্রিকোয়েন্সি প্রতিক্রিয়া (2.3 kHz) প্রদান করে এবং দ্রুত এবং সুনির্দিষ্ট গতি নিয়ন্ত্রণের জন্য দ্রুত গতির ইনপুলস ইনপুট (লাইন ড্রাইভারের সাথে 4Mpps পর্যন্ত) সমর্থন করে
.
প্রোডাক্ট স্পেসিফিকেশন এবং উপাদান ব্যবহার
- •
উপাদান : ড্রাইভটি শিল্প-গ্রেডের ইলেকট্রনিক উপাদান থেকে নির্মিত এবং স্থায়িত্ব, কার্যকর তাপ অপসারণ এবং ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের বিরুদ্ধে সুরক্ষার জন্য একটি ধাতব চ্যাসিতে অবস্থিত।
- •
ব্যবহার : মূলত সঠিক গতি নিয়ন্ত্রণের জন্য শিল্প অটোমেশনে ব্যবহৃত হয়। সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছেঃ
- •
শিল্প রোবট এবং সিএনসি মেশিন
- •
সেমিকন্ডাক্টর উত্পাদন সরঞ্জাম (যেমন, ডাই বন্ডার, ওয়্যার বন্ডার)
- •
প্যাকেজিং মেশিন এবং স্বয়ংক্রিয় সমাবেশ লাইন
- •
যথার্থ পজিশনিং সিস্টেম এবং এক্স-ওয়াই টেবিল
- •
গুরুত্বপূর্ণ পরামিতি
প্যানাসনিক MCDHT3520 সার্ভো ড্রাইভের মূল প্রযুক্তিগত বৈশিষ্ট্যগুলি নীচের টেবিলে সংক্ষিপ্ত করা হয়েছে।
প্যারামিটার বিভাগ |
স্পেসিফিকেশন |
|
---|---|---|
নামমাত্র আউটপুট শক্তি |
৭৫০ ওয়াট
|
|
সর্বাধিক আউটপুট বর্তমান |
৩০ এ
|
|
নামমাত্র আউটপুট বর্তমান |
২০ এ |
|
সরবরাহ ভোল্টেজ (প্রধান সার্কিট) |
একক/3 ফেজ 200 ভি থেকে 240 ভিএসি (+10% -15%), 50/60 হার্জ
|
|
নিয়ন্ত্রণ পদ্ধতি |
অবস্থান, গতি, টর্ক, সম্পূর্ণ বন্ধ নিয়ন্ত্রণ |
|
এনকোডার সমর্থন | পরম |
১৭-বিট (131,072 পিপিআর)
|
বর্ধিত |
২০ বিট (১)048৫৭৬ পিপিআর)
|
|
ইনপুলস ইনপুট ফ্রিকোয়েন্সি | লাইন ড্রাইভার |
৪ এমপিপি পর্যন্ত
|
আলোক সংযোজক |
৫০০ কেপিপি পর্যন্ত
|
|
যোগাযোগ ইন্টারফেস |
ইউএসবি, আরএস-২৩২, আরএস-৪৮৫
|
|
ডিজিটাল ইনপুট (ডিআই) |
10
|
|
ডিজিটাল আউটপুট (ডিও) |
6
|
|
অ্যানালগ ইনপুট (এআই) |
3 (1x 16-বিট, 2x 12-বিট)
|
|
অ্যানালগ আউটপুট (AO) |
2
|
|
পুনর্জন্ম |
অন্তর্নির্মিত পুনরুদ্ধার প্রতিরোধক (বাহ্যিক সক্ষম)
|
|
মাত্রা (W x H x D) |
65 মিমি x 150 মিমি x 170 মিমি |
|
ওজন |
1.6 কেজি |
|
অপারেটিং তাপমাত্রা |
0°C থেকে 55°C
|
