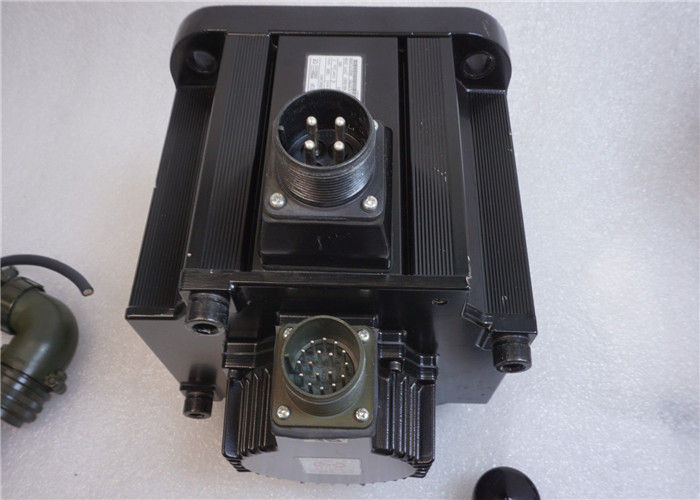

ইয়াসকাওয়া এসজিএমজিএইচ-৩০এসিএ২১ সার্ভো মোটর
ইন্ডাস্ট্রিয়াল নিউ ইয়াসকাওয়া ইলেকট্রিক ই 23.8A 2900W ইনসফ সার্ভো মোটর SGMGH-30ACA21
প্রোডাক্ট স্পেসিফিকেশন
| মডেল | SGMGH-30ACA21 |
| পণ্যের ধরন | এসি সার্ভো মোটর |
| নামমাত্র আউটপুট | ২৯০০ ওয়াট |
| নামমাত্র টর্ক | 16.7 এনএম |
| নামমাত্র গতি | ৩০০০ আরপিএম |
| পাওয়ার সাপ্লাই ভোল্টেজ | ১০০ ভোল্ট এসি |
| নামমাত্র বর্তমান | 23.৮ এম্পার |
যোগাযোগের তথ্য
অনুরূপ পণ্য
SGMGH-03ACB61
SGMGH-03ACB6C
SGMGH-05A2A2B
SGMGH-05A2A61
SGMGH-05A2ASC61
SGMGH-05ACA61 +SGDM-05ADA
SGMGH-05ACA6C
SGMGH-05ACC21
SGMGH-09A2A21
SGMGH-09ACA21
SGMGH-09ACA2B
SGMGH-09ACA2C
SGMGH-09ACA61
SGMGH-09ACA6B
SGMGH-09ACA6C
SGMGH-09ACB61
SGMGH-09ACB6B
SGMGH-09PCA-AM14
SGMGH-12A2B2
SGMGH-12A2B21
SGMGH-13A2A-YR13
SGMGH-13A2A-YR23
SGMGH-13A2A-YR23A
SGMGH-13A2A-YR24
এসজিএমজিএইচ-১৩এসিএ
SGMGH-13ACA21
SGMGH-13ACA61
SGMGH-13ACA6C
SGMGH-13DCA61
SGMGH-1AACA61
SGMGH-1EACA61
SGMGH-20A2B2C
SGMGH-20ABA6C
SGMGH-20ACA61
SGMGH-20ACA6B
SGMGH-20ACA6C
SGMGH-20ACB2C
SGMGH-20ACB61
SGMGH-20D2A21
সার্ভো মোটর অপারেশন নীতি
সার্ভো মোটর কিভাবে কাজ করে
সার্ভো মেশিনের মধ্যে গিয়ার সিস্টেম মোটরের উচ্চ ইনপুট গতিকে একটি ধীর, আরও ব্যবহারিক আউটপুট গতিতে রূপান্তর করে। যখন সার্ভো মোটর শ্যাফটি তার প্রাথমিক অবস্থানে থাকে,পন্টিওমিটার কোন বৈদ্যুতিক সংকেত উৎপন্ন করে না. এই potentiometer আউটপুট ত্রুটি ডিটেক্টর এম্প্লিফায়ার সংযোগ করে. যখন একটি বহিরাগত বৈদ্যুতিক সংকেত এম্প্লিফায়ারের অন্যান্য ইনপুট টার্মিনালে প্রয়োগ করা হয়,এই সংকেতগুলির মধ্যে পার্থক্যটি শক্তিশালী হয় এবং ডিসি মোটরকে শক্তি দেয়.
মটর শ্যাফ্টটি ঘোরানোর সাথে সাথে সংযুক্ত পন্টিওমিটার বোতামটিও গিয়ার বিন্যাসের মাধ্যমে ঘোরায়।পরিবর্তনশীল পন্টিওমিটার অবস্থান ক্রমবর্ধমান প্রতিক্রিয়া সংকেত উৎপন্নযখন মোটরটি পছন্দসই কৌণিক অবস্থানে পৌঁছে যায়, তখন পন্টিওমিটার সংকেতটি বাহ্যিক সংকেতের সাথে মেলে, ত্রুটি সংকেতটি নির্মূল করে এবং মোটরটি বন্ধ করে দেয়।
পারফরম্যান্সে লাভের প্রভাব
উচ্চতর লাভ ঘর্ষণ অতিক্রম বা গতি বজায় রাখার জন্য প্রয়োজনীয় ত্রুটি হ্রাস করে, অবস্থান নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতা সরাসরি প্রভাবিত করে।স্ট্যাটিক ঘর্ষণ বিরতি প্রয়োজনীয় ত্রুটি ত্রুটি বিল্ড আপ পর্যবেক্ষণ যখন কমান্ড ক্রমবর্ধমান পরিবর্তন দ্বারা পরিমাপ করা যেতে পারে. গতি লুপ উল্লেখযোগ্যভাবে ঘর্ষণ সম্পর্কিত ত্রুটি প্রভাবিত করে।
শূন্য শিকার ✓ নিম্ন-ফ্রিকোয়েন্সি পিছনে এবং এগিয়ে আন্দোলন ✓ স্ট্যাটিক ঘর্ষণ উল্লেখযোগ্যভাবে চলমান ঘর্ষণ অতিক্রম যখন ঘটে। এটি overshooting কারণ এবং লাভ কমাতে দ্বারা প্রতিরোধ করা যেতে পারে,যদিও এটি সঠিকতা প্রভাবিত করেরোলার বিয়ারিং বা বিশেষায়িত লেপ (১.০১ বা তার কম অনুপাত অর্জন) এর মাধ্যমে স্ট্যাটিক-টু-রানিং ঘর্ষণ অনুপাত হ্রাস করা আরও ভাল সমাধান প্রদান করে।
ধাতু কাটা, কাঠের রুটিং, গ্লাস খোদাই এবং সিলিকন ওয়েফার গ্রিলিংয়ের মতো অ্যাপ্লিকেশনগুলির জন্য গতির নির্ভুলতা অত্যন্ত গুরুত্বপূর্ণ। 1 আইপিএম / এমআইএল লাভের সাথে একটি সার্ভো 1 আইপিএম এ 0.001 "ত্রুটি প্রদর্শন করে, 10 আইপিএম এ 0.01 "এবং ০.1" এ 100 আইপিএম। সর্বোত্তম নির্ভুলতার জন্য উচ্চ গতির সাথে কম গতির ভারসাম্য প্রয়োজন।
সার্ভো সিস্টেম কনফিগারেশন
সিস্টেম উপাদান
- নিয়ন্ত্রিত সিস্টেম:টর্ক ট্রান্সমিশন ড্রাইভ সিস্টেম সহ অবস্থান বা গতি নিয়ন্ত্রণের প্রয়োজন মেকানিক্যাল সিস্টেম
- সার্ভোমোটর:প্রধান অ্যাকচুয়েটর যা নিয়ন্ত্রিত সিস্টেমকে চালিত করে (এসি বা ডিসি প্রকার উপলব্ধ)
- ডিটেক্টর:অবস্থান বা গতি সনাক্তকরণ, সাধারণত মোটর-মাউন্ট করা এনকোডার ব্যবহার করে
- সার্ভো এম্প্লিফায়ার:রেফারেন্স / ফিডব্যাক পার্থক্য সংশোধন এবং servomotor পরিচালনা করতে ত্রুটি সংকেত প্রক্রিয়াকরণ
- হোস্ট কন্ট্রোলারঃঅবস্থান বা গতি সেট পয়েন্ট নির্দিষ্ট করে সার্ভো এম্প্লিফায়ার নিয়ন্ত্রণ করে
ড্রাইভ সিস্টেমের উপাদান
নিয়ন্ত্রিত সিস্টেমে সাধারণত একটি চলনশীল টেবিল থাকে যা গিয়ারগুলির মাধ্যমে সার্ভোমোটারের সাথে সংযুক্ত বল স্ক্রু দ্বারা চালিত হয়।এই কনফিগারেশন নমনীয় শক্তি সংক্রমণ অনুপাত এবং উচ্চ অবস্থান সঠিকতা অনুমতি দেয়যদিও গিয়ার প্লে যতটা সম্ভব কমিয়ে আনা উচিত।
বিকল্প ড্রাইভ সিস্টেমগুলির মধ্যে রয়েছেঃ
- কপলিং + বল স্ক্রুঃমেশিনিং সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত, গেম ছাড়াই 1: 1 পাওয়ার ট্রান্সমিশন অনুপাতের জন্য আদর্শ
- টাইমিং বেল্ট + ট্রাপিজয়েডাল স্ক্রু থ্রেডঃখেলা ছাড়াই নমনীয় অনুপাত সরবরাহ করে, যদিও ট্র্যাপিজয়েডাল থ্রেডগুলি কম অবস্থান নির্ভুলতা সরবরাহ করে
সর্বোত্তম সার্ভো সিস্টেম পারফরম্যান্সের জন্য, ন্যূনতম খেলার সাথে কঠোর ড্রাইভ সিস্টেম নির্বাচন করুন এবং নির্দিষ্ট নিয়ন্ত্রণের প্রয়োজনীয়তা অনুযায়ী কনফিগার করুন।
