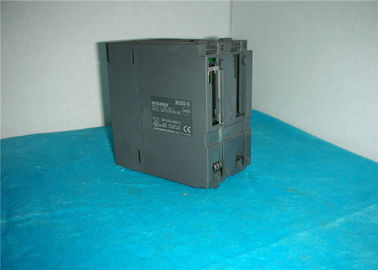

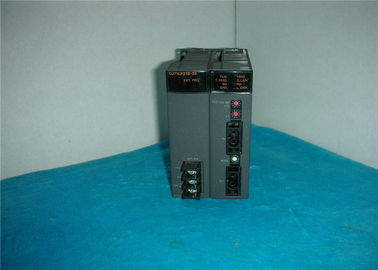

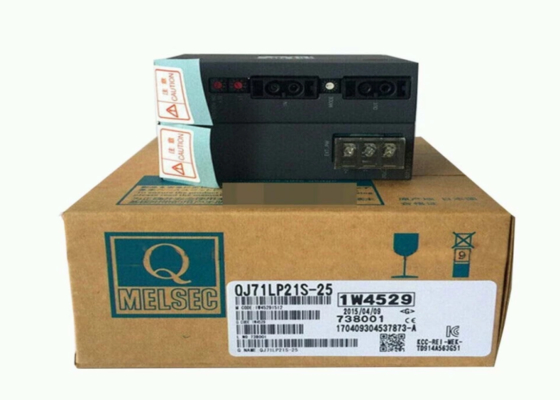

QJ71LP21S-25 মিতসুবিশি ইউনিভার্সাল মডেল রিডান্ড্যান্ট পাওয়ার সাপ্লাই মডিউল

QJ71LP21S-25 Mitsubishi ইউনিভার্সাল মডেল রিডন্ডেন্ট পাওয়ার সাপ্লাই মডিউল

QJ71LP21S-25 বর্ণনা ​

Mitsubishi QJ71LP21S-25 একটি উচ্চ-কার্যকারিতা SI/QSI অপটিক্যাল ফাইবার নেটওয়ার্ক মডিউল এটি মিটসুবিশি Q সিরিজের প্রোগ্রামযোগ্য লজিক কন্ট্রোলার (পিএলসি) সিস্টেমের জন্য ডিজাইন করা হয়েছে।রিমোট মাস্টার স্টেশন MELSECNET/H এবং MELSECNET/10H ইন্ডাস্ট্রিয়াল নেটওয়ার্ক সিস্টেমের মধ্যে, বড় আকারের শিল্প অটোমেশন অ্যাপ্লিকেশনগুলিতে উচ্চ গতির, নির্ভরযোগ্য ডেটা যোগাযোগ সমর্থন করে।এই মডিউলটি ডিজাইন করা হয়েছেডুয়াল রিংনেটওয়ার্ক টপোলজি, সিস্টেম রিডান্ডান্সি এবং নির্ভরযোগ্যতা বৃদ্ধি।বাহ্যিক শক্তি সরবরাহ ফাংশন এটি পিএলসি (পিএলসি-টু-পিএলসি নেটওয়ার্ক) এর মধ্যে যোগাযোগ এবং দূরবর্তী I/O স্টেশনগুলি পরিচালনা করতে সক্ষম (দূরবর্তী I/O নেটওয়ার্ক),এটি উত্পাদন শিল্পের মতো শিল্পে বিতরণ নিয়ন্ত্রণ সিস্টেমের জন্য আদর্শ করে তোলে, প্রক্রিয়া নিয়ন্ত্রণ, এবং শক্তি

​​QJ71LP21S-25বৈশিষ্ট্য ​

• •

  ​হাই স্পিড যোগাযোগঃ০ এর ট্রান্সমিশন রেট সমর্থন করে২৫ এমবিপিএস।(MELSECNET/H মোডে ১০ এমবিপিএস)

  .



• •

  ​ডুয়াল-রিং টোপোলজিঃক্যাবল ব্রেক বা স্টেশন ব্যর্থতার ক্ষেত্রে একটি বিকল্প যোগাযোগ পথ সরবরাহ করে নেটওয়ার্ক নির্ভরযোগ্যতা এবং অতিরিক্ততা বৃদ্ধি করে

  .



• •

  ​বড় নেটওয়ার্ক ক্ষমতাঃ সমর্থন করে ৬৪টি স্টেশনPLC-to-PLC নেটওয়ার্কে (১টি কন্ট্রোল স্টেশন, ৬৩টি সাধারণ স্টেশন) এবং ৬৫টি স্টেশনএকটি দূরবর্তী I/O নেটওয়ার্কে (1 দূরবর্তী মাস্টার স্টেশন, 64 দূরবর্তী I/O স্টেশন)

  .



• •

  ​দীর্ঘ দূরত্ব:মোট নেটওয়ার্ক দূরত্ব ০ পর্যন্ত সমর্থন করে৩০ কিলোমিটারক্যাবল টাইপ এবং ট্রান্সমিশন গতির উপর নির্ভর করে স্টেশনগুলির মধ্যে সর্বাধিক দূরত্ব 200 মিটার থেকে 1 কিলোমিটার পর্যন্ত পরিবর্তিত হয়

  .



• •

  ​উচ্চ ডেটা ক্ষমতাঃ উল্লেখযোগ্য নেটওয়ার্ক পয়েন্ট প্রদান করেঃ LX/LY (8192 পয়েন্ট), LB (16384 পয়েন্ট), এবং LW (16384 পয়েন্ট)

  .



• •

  ​বাহ্যিক পাওয়ার সাপ্লাই:উন্নত অপারেশন স্থিতিশীলতা জন্য একটি বহিরাগত শক্তি সরবরাহ ইনপুট (DC 20.4-31.2V) বৈশিষ্ট্য

  .



• •

  ​শক্তিশালী যোগাযোগ প্রোটোকলঃএকটি টোকেন বাস যোগাযোগ পদ্ধতি, ফ্রেম সিঙ্ক্রোনাইজেশন এবং সিআরসি ত্রুটি নিয়ন্ত্রণ এবং ডেটা অখণ্ডতার জন্য টাইমআউট পুনরায় চেষ্টা সহ এইচডিএলসি ফ্রেম ফর্ম্যাট ব্যবহার করে

  .



​​QJ71LP21S-25উপাদান ও প্রাথমিক প্রয়োগ ​

• •

  ​উপাদান:মডিউলটি শিল্প-গ্রেডের ইলেকট্রনিক উপাদানগুলির সাথে নির্মিত হয়, সাধারণত ইন্টিগ্রেটেড সার্কিট, অপটিক্যাল ইন্টারফেস সহ একটি প্রিন্টেড সার্কিট বোর্ড (পিসিবি) সহ,এবং একটি শক্তিশালী প্লাস্টিক বা ধাতু ঘরএই বিশেষ উপাদানটি Mitsubishi-র মালিকানাধীন কিন্তু এটি শিল্প পরিবেশে স্থায়িত্ব এবং নির্ভরযোগ্য অপারেশনের জন্য ডিজাইন করা হয়েছে।

• •

  ​প্রাথমিক প্রয়োগঃ এটি উচ্চ গতির এবং নির্ভরযোগ্য ডেটা যোগাযোগের প্রয়োজন এমন বৃহত আকারের শিল্প অটোমেশন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়, যার মধ্যে রয়েছেঃ

  • •

    ​কারখানার অটোমেশনঃএকাধিক পিএলসি, দূরবর্তী I / O স্টেশন এবং একটি বড় উত্পাদন তল জুড়ে বুদ্ধিমান ডিভাইস স্টেশন সংযোগ

    .



  • •

    ​প্রক্রিয়া নিয়ন্ত্রণঃরাসায়নিক, তেল ও গ্যাস এবং জল চিকিত্সার মতো শিল্পে বিতরণ প্রক্রিয়া পর্যবেক্ষণ এবং নিয়ন্ত্রণ

    .



  • •

    ​পাওয়ার ডিস্ট্রিবিউশন সিস্টেমঃবিদ্যুৎ উৎপাদন ও বিতরণ সুবিধাগুলিতে নিয়ন্ত্রণ ও পর্যবেক্ষণ ব্যবস্থা একীভূত করা

    .



​​QJ71LP21S-25মূল পরামিতি ​

নিম্নলিখিত টেবিলে Mitsubishi QJ71LP21S-25 মডিউলের মূল স্পেসিফিকেশন সংক্ষিপ্ত করা হয়েছে।
