পণ্যের বিবরণ:
প্রদান:
|
| ব্র্যান্ড: | মিতসুবিশি | মোডেনল নম্বর: | Qj71fl71-T-F01 |
|---|---|---|---|
| উত্স দেশ: | জাপান | প্রোগ্রাম ক্ষমতা: | 8 k ধাপ |
| মৌলিক অপারেশন প্রক্রিয়াকরণ গতি (LD নির্দেশ): | 0.12 μs | ইনপুট: | 100 থেকে 240 V এসি |
| আউটপুট: | 5 V DC/3 A | প্রকার: | অপ্রয়োজনীয় পাওয়ার সাপ্লাই মডিউল |
| বিশেষভাবে তুলে ধরা: | ডায়োড redundancy মডিউল,এনালগ ইন্টারফেস মডিউল |
||

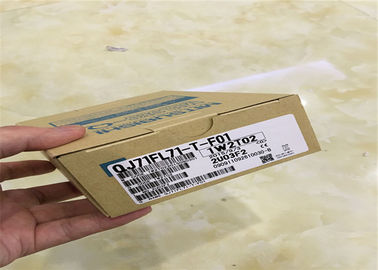

QJ71FL71-T-F01 Mitsubishi ইউনিভার্সাল মডেল রিডন্ডেন্ট পাওয়ার সাপ্লাই মডিউল
Mitsubishi QJ71FL71-T-F01 হল Q সিরিজের পিএলসির জন্য ডিজাইন করা একটি ইন্টারফেস মডিউল, যা FL-net (OPCN-2) Ver. 2.00 ইন্টারফেস মডিউল হিসাবে কাজ করে।এটি ইথারনেটের মাধ্যমে উচ্চ গতির ডেটা যোগাযোগকে সহজতর করে (10BASE5/10BASE-T), একটি পিসিতে ব্যবহারকারী প্রোগ্রামগুলিতে ক্রমিক স্ক্যানের সাথে সিঙ্ক্রোনাইজড নিয়ন্ত্রণ ডেটা রিয়েল-টাইম ট্রান্সমিশন সক্ষম করে।এটি উৎপাদন দক্ষতা এবং সরঞ্জাম মান উন্নত করার জন্য রিয়েল-টাইম ডেটা বিশ্লেষণ সমর্থন করে
.
QJ71FL71-T-F01 Mitsubishi এর নেটওয়ার্ক সমাধানের একটি মূল উপাদান, মূলত CC-Link IE ফিল্ড বেসিক প্রোটোকলের কার্যকরী পরিসীমা প্রসারিত করে।এটি একক-মোড এবং মাল্টি-মোড ফাইবার অপটিক সংযোগ উভয় সমর্থন করে, যা সিগন্যাল ট্রান্সমিশন দূরত্ব উল্লেখযোগ্যভাবে বাড়ায় এবং ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের প্রভাব হ্রাস করে। এই মডিউলটি বড় আকারের বিল্ডিংয়ের অবিচ্ছেদ্য অংশ,MELSECNET/ পরিবারের মধ্যে নমনীয় নেটওয়ার্ক সিস্টেম, যা নিয়ন্ত্রণ এবং নিয়মিত স্টেশনগুলির মধ্যে যোগাযোগের জন্য উভয় পিএলসি-টু-পিএলসি নেটওয়ার্ক এবং রিমোট মাস্টার এবং রিমোট আই / ও স্টেশনগুলির মধ্যে যোগাযোগের জন্য দূরবর্তী আই / ও নেটওয়ার্কগুলি অন্তর্ভুক্ত করে
.
হাই স্পিড যোগাযোগঃ100BASE-TX এর জন্য 100 এমবিপিএস (ফুল ডুপ্লেক্স / হাফ ডুপ্লেক্স) এবং 10BASE-T এর জন্য 10 এমবিপিএস (হাফ ডুপ্লেক্স) সমর্থন করে, দক্ষ ডেটা স্থানান্তর নিশ্চিত করে
.
সংযোগের সহজতাঃপ্রোগ্রামিং সরঞ্জামগুলি (জিএক্স ওয়ার্কস 2, জিএক্স ডেভেলপার) আইপি ঠিকানা সেটিংয়ের প্রয়োজন ছাড়াই ইথারনেটের মাধ্যমে সরাসরি সিপিইউতে (1 থেকে 1) সংযোগ স্থাপন করতে পারে। উভয় সোজা-থ্রু এবং ক্রসওভার তারগুলি ব্যবহার করা যেতে পারে,নেটওয়ার্ক কনফিগারেশনের সাথে পরিচিত নয় এমন অপারেটরদের জন্য সেটআপ সরলীকরণ
.
রিয়েল-টাইম ডেটা ট্রান্সফারঃকন্ট্রোল ডেটার রিয়েল টাইম ট্রান্সমিশন সক্ষম করে, যা পিসিতে ব্যবহারকারীর প্রোগ্রামের সাথে সিকোয়েন্স স্ক্যানের সাথে সিঙ্ক্রোনাইজ করা হয়।উৎপাদন দক্ষতা এবং সরঞ্জামগুলির মূল্য বৃদ্ধির জন্য অবিলম্বে তথ্য বিশ্লেষণের সুবিধা প্রদান
.
বড় সিস্টেম ক্ষমতাঃ সিস্টেম প্রতি সর্বোচ্চ 254 মডিউল এবং সমস্ত অভ্যন্তরীণ ঠিকানা ব্লক জুড়ে 254 মডিউল সমর্থন করে। এটি উল্লেখযোগ্য পরিমাণে ডেটা পরিচালনা করে,সিস্টেম এবং স্টেশন প্রতি সর্বোচ্চ চক্রীয় তথ্য ক্ষমতা (8k বিট + 8k শব্দ), এবং সর্বোচ্চ বার্তা ডেটা ক্ষমতা 1024 বাইট
.
শক্তিশালী নেটওয়ার্ক টপোলজিঃ ফাইবার অপটিক (দীর্ঘ দূরত্ব, গোলমাল প্রতিরোধের প্রস্তাব), কোঅক্সিয়াল (কম খরচে) এবং টুইস্টড-প্যারের (সর্বনিম্ন বিল্ড খরচ) সিস্টেম সহ বিভিন্ন ক্যাবল টাইপের সাথে সামঞ্জস্যপূর্ণ,নেটওয়ার্ক ডিজাইনে নমনীয়তা প্রদান
.
ডাটা ব্যাকআপঃভুলে যাওয়া ব্যাটারি প্রতিস্থাপনের কারণে ক্ষতি রোধ করার জন্য ব্যাটারি মুক্ত ফ্ল্যাশ রমে গুরুত্বপূর্ণ ডেটা (প্রোগ্রাম, পরামিতি) এর স্বয়ংক্রিয় ব্যাকআপ বৈশিষ্ট্যযুক্ত।পরিকল্পিত বন্ধের সময় হ্রাস রোধ করতে গুরুত্বপূর্ণ ডিভাইস ডেটা স্ট্যান্ডার্ড রমেও ব্যাক আপ করা যেতে পারে
.
উপাদান/নির্মাণঃ মডিউলটি শিল্প ব্যবহারের জন্য ডিজাইন করা হয়েছে, সাধারণত কঠোর পরিবেশে নির্ভরযোগ্যতার জন্য টেকসই উপকরণ দিয়ে নির্মিত। এর বৈদ্যুতিন ইন্টারফেস আইইইই 802 মেনে চলে।৩টি মান (CSMA/CD মান)
.
প্রাথমিক ব্যবহারঃএই মডিউলটি শিল্প অটোমেশনে ব্যাপকভাবে ব্যবহার করা হয় এমন অ্যাপ্লিকেশনগুলির জন্য যা পূর্ববর্তী প্রচলিত যোগাযোগ পদ্ধতির সাথে অসম্ভব বিস্তারিত নিয়ন্ত্রণ ডেটা ট্রান্সমিশন প্রয়োজন।এটি ইলেকট্রনিক্স সরঞ্জামগুলির মতো শিল্প জুড়ে বিভিন্ন যন্ত্রপাতি এবং সিস্টেমের জন্য উপযুক্ত, ফার্মাসিউটিক্যাল মেশিন, তামাক মেশিন, মুদ্রণ মেশিন, প্যাকেজিং মেশিন, টেক্সটাইল মেশিন, খাদ্য মেশিন, অটোমোবাইল উপাদান উত্পাদন লাইন, যথার্থ স্প্রে এবং ঝালাই
এটি বিশেষ করে অ্যান্টি-ওভারহিটিং এবং অ্যান্টি-ওভারকুলিং ফাংশন প্রয়োজন এক্সট্রুশন ছাঁচনির্মাণ মেশিনের মতো অ্যাপ্লিকেশনগুলিতে প্রক্রিয়া নিয়ন্ত্রণের স্থিতিশীলতার জন্য মূল্যবান.
মিটসুবিশি QJ71FL71-T-F01 মডিউলের মূল স্পেসিফিকেশনগুলি নীচের টেবিলে সংক্ষিপ্ত করা হয়েছে।
|
প্যারামিটার বিভাগ |
স্পেসিফিকেশন বিবরণ |
মূল্য / রেটিং |
|---|---|---|
| জেনারেল | মডেল | QJ71FL71-T-F01 |
| ব্র্যান্ড | Mitsubishi ইলেকট্রিক | |
| মডিউল প্রকার | FL-net (OPCN-2) ইন্টারফেস মডিউল | |
| প্রোটোকল | ইউডিপি/আইপি, এফএ লিঙ্ক প্রোটোকল | |
| যোগাযোগ | ট্রান্সমিশন মান | আইইইই ৮০২.৩ (সিএসএমএ/সিডি) |
| ডাটা ট্রান্সফারের গতি | 100BASE-TX: 100 এমবিপিএস (ফুল/হাফ ডুপ্লেক্স) 10BASE-T: 10 এমবিপিএস (হাফ ডুপ্লেক্স) |
|
| সংক্রমণ পদ্ধতি | বেজব্যান্ড | |
| সর্বাধিক সেগমেন্ট দৈর্ঘ্য | ১০০ মিটার | |
| স্টেশন স্পেসিং | 2.৫ মিটার | |
| সিস্টেমের ক্ষমতা | সিস্টেম প্রতি স্টেশন সর্বোচ্চ | 254 |
| সর্বাধিক স্টেশন (সমস্ত ঠিকানা) | ২৫৪টি মডিউল | |
| চক্রীয় তথ্য ক্ষমতা | সর্বোচ্চ. (8k বিট + 8k শব্দ) / সিস্টেম সর্বোচ্চ. (8k বিট + 8k শব্দ) / স্টেশন |
|
| বার্তার ডেটা ক্ষমতা | সর্বোচ্চ ১০২৪ বাইট | |
| শারীরিক | I/O পয়েন্ট | ৩২ পয়েন্ট (আই/ও বরাদ্দঃ বুদ্ধিমান) |
| 5VDC অভ্যন্তরীণ বর্তমান খরচ | 0.৫০ এ | |
| মাত্রা (H x W x D) | 98 মিমি x 27.4 মিমি x 90 মিমি | |
| ওজন | 0.১১ কেজি | |
| পরিবেশগত | গোলমাল প্রতিরোধ ক্ষমতা, ভোল্টেজ প্রতিরোধ ক্ষমতা, বিচ্ছিন্নতা প্রতিরোধ ক্ষমতা |
ইনস্টল করা FL-net স্টেশনের পাওয়ার স্পেসিফিকেশন অনুসারে
|
| সফটওয়্যার | সামঞ্জস্যপূর্ণ প্রোগ্রামিং সরঞ্জাম |
| বৈশিষ্ট্য | মূল্য |
|---|---|
| এর সাথে ব্যবহারের জন্য | MELSEC Q সিরিজ |
| I/O সংখ্যা | 2048 |
| নির্মাতার সিরিজ | MELSEC Q |
| ইনপুট টাইপ | এনালগ, ডিজিটাল |
| ভোল্টেজ বিভাগ | ৫ ভোল্ট ডিসি |
| আউটপুট প্রকার | এনালগ, ডিজিটাল |
| যোগাযোগ পোর্ট প্রকার | RS232C |
| প্রোগ্রাম ক্ষমতা | ৩২ কেবি |
| প্রোগ্রামিং ইন্টারফেস | কম্পিউটার, অপারেটিং প্যানেল |
| দৈর্ঘ্য | 89.৩ মিমি |
| সর্বাধিক ইনপুট/আউটপুট | 8192 |
| যোগাযোগ বন্দর সংখ্যা | 1 |
| প্রস্থ | 27.4 মিমি |
| সর্বাধিক অপারেটিং তাপমাত্রা | +৫৫°সি |
| মাত্রা | 89.3 x 27.4 x 98 মিমি |
| গভীরতা | ৯৮ মিমি |
| ব্যাটারি ব্যাকআপ | হ্যাঁ। |
| সর্বনিম্ন অপারেটিং তাপমাত্রা | 0°C |
| মাউন্ট টাইপ | ডিআইএন রেল |
| স্মৃতিশক্তি | ৯৪ কেবি |
| Q01সিপিইউ | Q02 ((H) সিপিইউ | Q06HCPU |
| Q12HCPU | Q25HCPU | Q02PHCPU |
| Q06PHCPU | Q12PHCPU | Q25PHCPU |
| Q00UCPU | Q01UCPU | Q02UCPU |
| Q03UDVCPU | Q03UD(E) সিপিইউ | Q04UDVCPU |
| Q04UD ((E) HCPU | Q06UDVCPU | Q06UD(E) এইচসিপিইউ |
| Q10UD ((E) এইচসিপিইউ | Q13UDVCPU | Q13UD(E) এইচসিপিইউ |
| Q20UD ((E) HCPU | Q26UDVCPU | Q26UD(E) এইচসিপিইউ |
| Q50UDEHCPU | Q50UDEHCPU | Q50UDEHCPU |
| Q01UCPU | Q02CPU | Q02সিপিইউ-এ |
