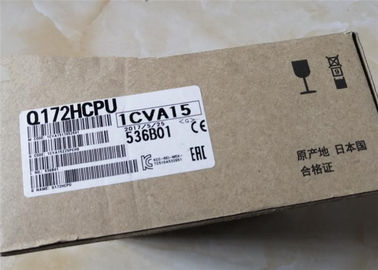

Q172HCPU Mitsubishi ইউনিভার্সাল মডেল রিডন্ডেন্ট পাওয়ার সাপ্লাই মডিউল
পণ্যের বর্ণনা
Mitsubishi Q172HCPU একটি মোশন প্রোগ্রামযোগ্য লজিক কন্ট্রোলার (পিএলসি) সিপিইউ ইউনিট মেলসেক-কিউ কিউএনইউ সিরিজ থেকে, যা শিল্প অটোমেশন সিস্টেমে উন্নত মাল্টি-অক্ষ গতি নিয়ন্ত্রণের জন্য ডিজাইন করা হয়েছে।এটি একটি বিশেষ গতি নিয়ামক হিসাবে কাজ করে যা একটি সাধারণ উদ্দেশ্য পিএলসি সিপিইউ হিসাবে একই বেস ইউনিট ইনস্টল করা যেতে পারে, জটিল, উচ্চ গতির, এবং উচ্চ নির্ভুলতা সমন্বিত নিয়ন্ত্রণের জন্য 8 টি পর্যন্ত অক্ষের মাধ্যমে SSCNET III উচ্চ গতির সিরিয়াল যোগাযোগ নেটওয়ার্ক এটি এমন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যেখানে জটিল গতির প্রোফাইল প্রয়োজন, যেমন অন্তর্ভুক্তি এবং ইলেকট্রনিক ক্যাম ফাংশন।
পণ্যের বৈশিষ্ট্য
- •
হাই-স্পিড মাল্টি-এক্সিস কন্ট্রোল : নিয়ন্ত্রণ করতে সক্ষমআটটি অক্ষ।একই সময়ে, লিনিয়ার ইন্টারপোলেশন (৪টি অক্ষ পর্যন্ত), সার্কুলার ইন্টারপোলেশন (২টি অক্ষ) এবং হেলিক্যাল ইন্টারপোলেশন (৩টি অক্ষ) সহ উন্নত ইন্টারপোলেশন ফাংশন সমর্থন করে .
- •
উচ্চ গতির নেটওয়ার্ক ইন্টিগ্রেশন : ব্যবহারSSCNET III সার্ভো এম্প্লিফায়ারগুলির সাথে সংযোগের জন্য অপটিক্যাল ফাইবার নেটওয়ার্ক। এটি উচ্চ গতির যোগাযোগ (দ্রুত কমান্ড আউটপুট 50 এমপিপিএস পর্যন্ত), গোলমাল প্রতিরোধের,এবং দীর্ঘ দূরত্বের উপর বিস্তৃত হতে পারে (৮০০ মিটার পর্যন্ত).
- •
বিভিন্ন কন্ট্রোল মোড: পিটিপি (পয়েন্ট-টু-পয়েন্ট) নিয়ন্ত্রণ, গতি নিয়ন্ত্রণ, এবং অবস্থান অনুসরণ নিয়ন্ত্রণ সহ বিভিন্ন নিয়ন্ত্রণ পদ্ধতি সমর্থন করে, এটি একটি বিস্তৃত স্বয়ংক্রিয় মেশিনের সাথে অভিযোজিত করে .
- •
একাধিক প্রোগ্রামিং ভাষা : অ্যাপ্লিকেশনের উপর নির্ভর করে বিভিন্ন প্রোগ্রামিং ভাষার জন্য সমর্থন সহ নমনীয়তা সরবরাহ করে, যেমন মোশন এসএফসি, ডেডিকেটেড কমান্ড, ইআইএ ভাষা (জি-কোড) এবং রোবট ভাষা (মেলফা-বেসিক ৪) .
- •
কমপ্যাক্ট এবং শক্তিশালী ডিজাইন : একটি কম্প্যাক্ট ফর্ম ফ্যাক্টর যা ব্যাকপ্লেন / র্যাক মাউন্ট করার জন্য ডিজাইন করা হয়েছে, যা ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.৫ ০.0°C থেকে +55°C , শিল্প পরিবেশের জন্য উপযুক্ত.
উপকরণ ও নির্মাণ
Mitsubishi এর Q সিরিজের PLC সিস্টেমের একটি মূল উপাদান হিসাবে, Q172HCPU কঠোর কারখানার অবস্থার মধ্যে স্থায়িত্ব এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য শিল্প-গ্রেড উপকরণ দিয়ে নির্মিত হয়।এটা তৈরি করা হয়েছেব্যাকপ্লেন/র্যাক মাউন্ট এবং এর জন্য প্রয়োজন৫ ভোল্ট ডিসি পাওয়ার সাপ্লাইএকটি নির্দিষ্ট Q-সিরিজ পাওয়ার সাপ্লাই ইউনিট থেকে
এই মডিউলে একটিইউএসবি সংযোগকারী প্রোগ্রামিং সরঞ্জামগুলির সাথে সহজ সংযোগের জন্য
প্রধান অ্যাপ্লিকেশন
এই মোশন সিপিইউ জটিল অটোমেশন সিস্টেমের জন্য আদর্শ যা একাধিক অক্ষের সুনির্দিষ্ট সমন্বয় প্রয়োজনঃ
- •
ইন্ডাস্ট্রিয়াল রোবোটিক্স: রোবোটিক বাহু নিয়ন্ত্রণের জন্য যথার্থ গতিপথ পরিকল্পনা।
- •
প্যাকেজিং মেশিন : ভরাট, ক্যাপিং এবং লেবেলিং মেশিনে উচ্চ গতির, সিঙ্ক্রোনাইজড আন্দোলন সক্ষম করা।
- •
মেশিন টুলস: সিএনসি মেশিনিং, কাটিয়া, এবং ড্রিলিং অপারেশন জন্য সঠিক মাল্টি-অক্ষ নিয়ন্ত্রণ প্রদান।
- •
সেমিকন্ডাক্টর উৎপাদন সরঞ্জাম : উৎপাদন ও পরিদর্শন প্রক্রিয়ার ক্ষেত্রে অতি-নির্দিষ্ট অবস্থান এবং হ্যান্ডলিং নিশ্চিত করা।
গুরুত্বপূর্ণ পরামিতি
নিচের টেবিলে Mitsubishi Q172HCPU এর মূল প্রযুক্তিগত বৈশিষ্ট্য সংক্ষিপ্ত করা হয়েছে।
|
|
|
|
|
|
|
|
|
|
|
|
|
|
এসএসসিএনইটি III (১টি সিস্টেম)
|
|
|
5 ভি ডিসি (কিউ-সিরিজ পিএসইউ থেকে)
|
|
|
14k ধাপ (SV13/SV22) / 248k বাইট (SV43)
|
|
অপারেটিং পরিবেষ্টিত তাপমাত্রা
|
0°C থেকে +55°C (32°F থেকে 131°F)
|
|
|
27.4 মিমি x 104.6 মিমি x 114.3 মিমি
|
|
|
|
| নিয়ন্ত্রণের বিশেষ উল্লেখ |
| নিয়ন্ত্রণ অক্ষের সংখ্যা |
SV13/SV22/SV43 |
| অপারেশন চক্র (ডিফল্ট) |
SV13 |
| SV22/SV43 |
| ইন্টারপোলেশন ফাংশন |
SV13/SV22/SV43 |
| নিয়ন্ত্রণ পদ্ধতি |
SV13/SV22 |
| এসভি৪৩ |
| ত্বরণ/বিঘ্ন প্রক্রিয়াজাতকরণ |
| ক্ষতিপূরণ ফাংশন |
| প্রোগ্রামিং ভাষা |
SV13/SV22 |
| এসভি৪৩ |
| সার্ভো প্রোগ্রাম (নির্দিষ্ট নির্দেশ) ক্ষমতা |
SV13/SV22 |
| এসভি৪৩ |
| পজিশনিং পয়েন্ট সংখ্যা |
SV13/SV22 |
| এসভি৪৩ |
| প্রোগ্রামিং টুল |
| পেরিফেরাল আই/এফ |
| হোম পজিশন রিটার্ন ফাংশন |
| JOG অপারেশন ফাংশন |
| ম্যানুয়াল ইমপ্লাস জেনারেটর অপারেশন ফাংশন |
| সিঙ্ক্রোনিক এনকোডার অপারেশন ফাংশন |
| এম-কোড ফাংশন |
| সীমাবদ্ধ সুইচ আউটপুট ফাংশন |
| রম অপারেশন ফাংশন |
| পরম অবস্থান ব্যবস্থা |
| SSCNET III লাইনের সংখ্যা |
| মোশন সম্পর্কিত মডিউল সংখ্যা |
| মডিউল স্পেসিফিকেশন |
| নিয়ন্ত্রণ অক্ষের সংখ্যা |
SV13/SV22/SV43 |
| অপারেশন চক্র (ডিফল্ট) |
SV13 |
| SV22/SV43 |
| সার্ভো এম্প্লিফায়ার সংযোগ পদ্ধতি |
| পেরিফেরাল আই/এফ |
| ম্যানুয়াল ইমপ্লাস জেনারেটর অপারেশন ফাংশন |
| সিঙ্ক্রোনিক এনকোডার অপারেশন ফাংশন |
| নিয়ন্ত্রণযোগ্য মডিউল |
Q172LX |
|
| Q172EX-S2 |
| Q173PX |
| QX_/QY_/QH_/QX_Y_ |
| Q64AD/Q68ADV/Q68ADI/Q62DA/Q64DA/Q68DAV/Q68DAI |
| QI60 |
| সম্প্রসারণ বেসের ধাপের সংখ্যা |
| 5 ভি ডিসি অভ্যন্তরীণ বর্তমান খরচ [A] |
| ভর [কেজি] |
| বাহ্যিক মাত্রা [মিমি] |
|
|
|
আটটি অক্ষ
|
|
0.৪৪ এমএস/১ থেকে ৩টি অক্ষ
0.88 এমএস/4 থেকে ৮টি অক্ষ পর্যন্ত
|
|
0.৮৮ এমএস/১ থেকে ৫ অক্ষ পর্যন্ত
1.৭৭ এমএস/৬ থেকে ৮টি অক্ষ
|
|
লিনিয়ার ইন্টারপোলেশন (৪টি অক্ষ পর্যন্ত), ২টি অক্ষের সার্কুলার ইন্টারপোলেশন, হেলিক্যাল ইন্টারপোলেশন (৩টি অক্ষ)
|
|
পজিশনিং কন্ট্রোল, স্পিড কন্ট্রোল, স্পিড-পজিশন সুইচিং কন্ট্রোল, ফিক্সড-পিচ ফিড, কনস্ট্যান্ট স্পিড কন্ট্রোল, পজিশন ফলো-আপ কন্ট্রোল, ফিক্সড পজিশন স্টপ সহ স্পিড কন্ট্রোল,স্পিড সুইচিং কন্ট্রোল, হাই-স্পিড ওসিলেশন কন্ট্রোল, সিঙ্ক্রোন কন্ট্রোল (SV22)
|
|
পজিশনিং কন্ট্রোল, ধ্রুবক গতির পজিশনিং, উচ্চ গতির দোল নিয়ন্ত্রণ
|
|
স্বয়ংক্রিয় ট্রাপিজয়েডাল ত্বরণ/বিঘ্ন, এস-কার্ভ ত্বরণ/বিঘ্ন
|
|
ব্যাকল্যাশ ক্ষতিপূরণ, ইলেকট্রনিক গিয়ার, ফেজ ক্ষতিপূরণ (SV22)
|
|
মোশন এসএফসি, ডেডিকেটেড ইনস্ট্রাকশন, মেকানিক্যাল সাপোর্ট ভাষা (এসভি২২)
|
|
এআইএ ভাষা (জি-কোড)
|
|
১৪ কিলো স্টেপ
|
|
২৪৮ কে বাইট
|
|
3200 পয়েন্ট (পজিশনিং ডেটা পরোক্ষভাবে সেট করা যেতে পারে)
|
|
প্রায় ১০৬০০ পয়েন্ট (পজিশনিং ডেটা পরোক্ষভাবে উল্লেখ করা যেতে পারে)
|
|
আইবিএম পিসি/এটি
|
|
ইউএসবি/এসএসসিনেট
|
|
প্রক্সিমিটি কুকুর পদ্ধতি (২ প্রকার), গণনা পদ্ধতি (৩ প্রকার), ডেটা সেট পদ্ধতি (২ প্রকার),
কুকুরের কোলে পদ্ধতি, স্টপার পদ্ধতি (২ প্রকার), লিমিট সুইচ সমন্বিত পদ্ধতি
|
|
প্রদান করা
|
|
৩টি মডিউল সংযুক্ত করা সম্ভব
|
|
৮ টি মডিউল সংযুক্ত করা সম্ভব (SV22 ব্যবহার)
|
|
M-কোড আউটপুট ফাংশন প্রদান করা হয়, M-কোড সমাপ্তি অপেক্ষা ফাংশন প্রদান করা হয় (SV13/SV22)
|
|
আউটপুট পয়েন্ট সংখ্যা 32 পয়েন্ট
ঘড়ির তথ্যঃ গতি নিয়ন্ত্রণের তথ্য/শব্দ ডিভাইস
|
|
প্রদান করা
|
|
সার্ভো এম্প্লিফায়ারে ব্যাটারি সেট করে সামঞ্জস্যপূর্ণ করা হয়েছে (প্রতিটি অক্ষের জন্য পরম ডেটা পদ্ধতি বা ইনক্রিমেন্টাল পদ্ধতি নির্বাচন করা সম্ভব)
|
|
১টি লাইন
|
|
Q172LX: 1 টি মডিউল ব্যবহারযোগ্য
Q172EX-S2: 4 টি মডিউল ব্যবহারযোগ্য*১
Q173PX: 3 টি মডিউল ব্যবহারযোগ্য*২
|
|
|
|
৮টি পর্যন্ত অক্ষ
|
|
0.৪৪ এমএস/১ থেকে ৩টি অক্ষ
0.88 এমএস/4 থেকে ৮টি অক্ষ পর্যন্ত
|
|
0.৮৮ এমএস/১ থেকে ৫ অক্ষ পর্যন্ত
1.৭৭ এমএস/৬ থেকে ৮টি অক্ষ
|
|
SSCNET III সংযোগ (১টি লাইন)
|
|
ইউএসবি/এসএসসিনেট
|
|
ম্যানুয়াল পালস জেনারেটরের 3 টি মডিউল সংযোগ করা সম্ভব
|
|
৮ টি মডিউল সংযুক্ত করা সম্ভব*৪ (এসভি২২ ব্যবহার)
|
|
সিপিইউ প্রতি ১টি পর্যন্ত মডিউল
|
|
সিপিইউ প্রতি ৪টি পর্যন্ত মডিউল (এসভি২২ ব্যবহার)
|
|
সিপিইউ প্রতি ৩টি পর্যন্ত মডিউল (এসভি২২-তে ইনক্রিমেন্টাল সিঙ্ক্রোনিক এনকোডার ব্যবহার)
সিপিইউ প্রতি ১টি পর্যন্ত মডিউল (শুধুমাত্র ম্যানুয়াল ইমপলস জেনারেটর ব্যবহার)
|
|
মোটঃ প্রতি সিপিইউতে সর্বোচ্চ ২৫৬ পয়েন্ট
|
|
মোটঃ প্রতি সিপিইউতে সর্বোচ্চ ২৫৬ পয়েন্ট
|
|
সিপিইউ প্রতি ১টি পর্যন্ত মডিউল (এসভি১৩, এসভি২২ ব্যবহার)
|
|
৭ টি পর্যন্ত পর্যায়
|
|
1.14
|
|
0.22
|
|
104.6 (H) × 27.4 (W) × 114.3 (D)
|
(*1) Q172EX-S2 SV13 এবং SV43 তে ব্যবহার করা যাবে না।
(*২) এটি একটি ইনক্রিমেন্টাল সিঙ্ক্রোনস এনকোডার (SV22 ব্যবহৃত) ব্যবহারের ক্ষেত্রে। একটি ম্যানুয়াল ইমপ্লাস জেনারেটর ব্যবহার করার সময়, শুধুমাত্র একটি মডিউল অনুমোদিত।
(*4) মোট ৮ টি পর্যন্ত ম্যানুয়াল ইমপলস জেনারেটর এবং সিঙ্ক্রোনিক এনকোডার ব্যবহার করা যেতে পারে।
