পণ্যের বিবরণ:
প্রদান:
|
| রেটেড আউটপুট:: | 3.5 কেডব্লিউ | Srated গতি:: | 2000 আরপিএম |
|---|---|---|---|
| বিদ্যুৎ সরবরাহের স্পেসিফিকেশন: | 200-230vac 3-ফেজ | ব্র্যান্ড: | মিতসুবিশি শিল্প সার্ভো মোটর |
| মডেল আইটেম: | এইচসিএসএফ 352 কে | মূল পরিকল্পনা: | জাপান |
| অপারেটিং ভোল্টেজ: | 5v-8.4v | অপারেটিং তাপমাত্রা: | 0-40 ° C। |
| বিশেষভাবে তুলে ধরা: | ac servo motor,electric servo motor |
||

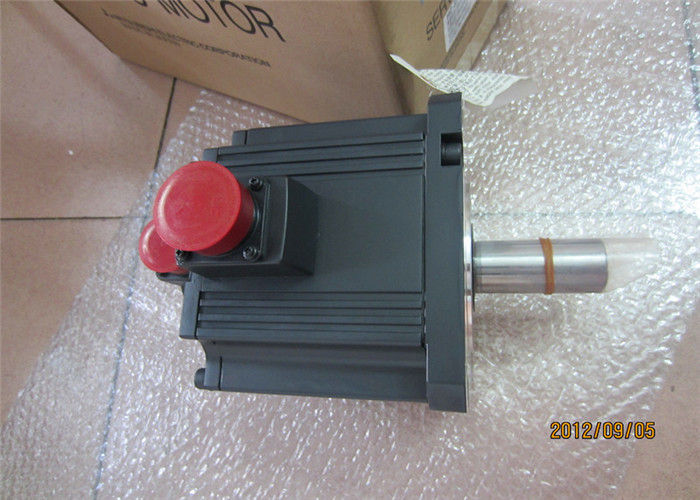

এইচসি-এসএফ 352 কে 3.5 কেডব্লিউ মিতসুবিশি ইন্ডাস্ট্রিয়াল সার্ভো মোটর এইচসি সিরিজ
মিতসুবিশি এইচসি-এসএফ 352 কে হ'ল একটি উচ্চ-ক্ষমতা সম্পন্ন, উচ্চ-ইয়ার্টিয়া এসি সার্ভো মোটর যা শিল্প অ্যাপ্লিকেশনগুলির দাবিতে ডিজাইন করা হয়েছে যার জন্য ভারী লোডের চেয়ে উচ্চ টর্ক এবং উচ্চতর নিয়ন্ত্রণের প্রয়োজন। এটি মিতসুবিশির বিস্তৃত এইচসি-এসএফ সিরিজের অংশ, এটি তার দৃ ust ়তা এবং পারফরম্যান্সের জন্য খ্যাতিমান।
এই মোটরটি সম্পূর্ণ গতি নিয়ন্ত্রণ সিস্টেম গঠনের জন্য সামঞ্জস্যপূর্ণ মিতসুবিশি সার্ভো এম্প্লিফায়ারগুলি (যেমন এমআর-জে 4-350 বি বা তার চেয়ে বড়) সাথে নির্বিঘ্নে কাজ করার জন্য ইঞ্জিনিয়ারড। এর মূল বৈশিষ্ট্যটি একটি উচ্চ-আঞ্চলিক রটার, যা ব্যতিক্রমী স্থিতিশীলতা সরবরাহ করে এবং লোডের ওঠানামার প্রভাবকে হ্রাস করে, এটি উচ্চ মুহুর্তের আ-আঞ্চলিক লোড সহ অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে। মোটরটি স্বল্প গতিতে এমনকি মসৃণ ঘূর্ণন নিশ্চিত করে এবং সুনির্দিষ্ট অবস্থান এবং গতি নিয়ন্ত্রণের জন্য দুর্দান্ত প্রতিক্রিয়াশীলতা সরবরাহ করে। এটি কঠোর অটোমেশন পরিবেশে নির্ভরযোগ্য, রক্ষণাবেক্ষণ-মুক্ত অপারেশন সরবরাহ করার জন্য নির্মিত।
পণ্যের ধরণ:উচ্চ-আয়েরিয়া এসি সার্ভো মোটর
সিরিজ:মিতসুবিশি এইচসি-এসএফ সিরিজ
অনুগত মান:ইউএল, কাল এবং সিই স্ট্যান্ডার্ডগুলির সাথে সম্মতি জানায়।
প্রতিক্রিয়া:উচ্চ-রেজোলিউশন পরম/ইনক্রিমেন্টাল এনকোডার (সাধারণত 17-বিট বা উচ্চতর)।
মূল বৈশিষ্ট্য:উচ্চতর লোড স্থিতিশীলতার জন্য উচ্চ জড়তা নকশা।
শীতল পদ্ধতি:প্রাকৃতিক শীতলকরণ (এই মডেলের জন্য কোনও বাহ্যিক ফ্যানের প্রয়োজন নেই)।
সুরক্ষা রেটিং:আইপি 65 (শ্যাফ্ট সাইড) / আইপি 67 (শ্যাফ্ট এন্ড), এটি ধুলো এবং জলের জেটগুলির বিরুদ্ধে প্রতিরোধী করে তোলে।
মোটর হাউজিং এবং ফ্রেম:কার্যকর তাপ অপচয় এবং কাঠামোগত অখণ্ডতার জন্য উচ্চ-শক্তি অ্যালুমিনিয়াম খাদ থেকে নির্মিত।
শ্যাফ্ট:উচ্চ-টেনসিল শক্তি ইস্পাত থেকে জাল, উচ্চ টর্ক লোডগুলি পরিচালনা করতে এবং চালিত সরঞ্জামগুলির সাথে নির্ভরযোগ্য সংযোগ নিশ্চিত করার জন্য যথার্থ মেশিনযুক্ত।
উইন্ডিংস:ক্লাস এফ (155 ডিগ্রি সেন্টিগ্রেড) উচ্চ তাপমাত্রা প্রতিরোধের এবং দীর্ঘ অপারেশনাল জীবনের জন্য অন্তরক কপার উইন্ডিংস।
বিয়ারিংস:উচ্চ-ক্ষমতা সম্পন্ন, দীর্ঘজীবনের নির্ভুলতা বল বিয়ারিংগুলি ভারী লোডের অধীনে অবিচ্ছিন্ন অপারেশনের জন্য ডিজাইন করা।
রটার:স্থিতিশীল অপারেশনের জন্য উচ্চ মুহুর্তের জড়তার সাথে ডিজাইন করা।
প্রাথমিক ব্যবহার:
এই উচ্চ-আঞ্চলিক সার্ভো মোটরটি বিশেষত অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যা ভারী লোডগুলি স্থানান্তরিত করে বা উচ্চ লোডের ওঠানামা জড়িত। সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে:
বড় শিল্প রোবট (যেমন, স্বয়ংচালিত সমাবেশ রোবট)
মেশিন সরঞ্জাম (যেমন, বড় সিএনসি মিলিং মেশিন, ল্যাথস)
অর্ধপরিবাহী উত্পাদন সরঞ্জাম (যেমন, ওয়েফার হ্যান্ডলার)
ইনজেকশন ছাঁচনির্মাণ মেশিন
প্রেস এবং স্ট্যাম্পিং মেশিন
বড় সূচক টেবিল এবং রোটারি ট্রান্সফার মেশিন
ক্রেন এবং উত্তোলন ব্যবস্থা
প্রিন্টিং প্রেস (বড় ফর্ম্যাট)
|
প্যারামিটার বিভাগ |
স্পেসিফিকেশন |
ইউনিট |
|---|---|---|
| সার্ভো মোটর মডেল | এইচসি-এসএফ352 কে | - |
| রেট আউটপুট | 3.5 | কেডব্লিউ |
| রেটযুক্ত টর্ক | 16.7 | N⋅m |
| সর্বোচ্চ টর্ক | 48.9 | N⋅m |
| রেটেড গতি | 2000 | Min⁻ (আরপিএম) |
| সর্বোচ্চ গতি | 2500 | Min⁻ (আরপিএম) |
| রেটেড কারেন্ট | 17.6 | ক |
| সর্বোচ্চ কারেন্ট | 52.7 | ক |
| ভোল্টেজ ধ্রুবক | 115 | V / 1000 min⁻ |
| টর্ক ধ্রুবক | 0.95 | N⋅m / a |
| রটার জড়তা (জে) | 67.6 x 10⁻⁴ | kg⋅m² |
| ব্যাকল্যাশ | ≤ 5 | আর্কমিন |
| ওজন | 24 | কেজি |
| নিরোধক শ্রেণি | ক্লাস এফ (155 ডিগ্রি সেন্টিগ্রেড) | - |
| সুরক্ষা রেটিং | আইপি 65 (শ্যাফ্ট সাইড); আইপি 67 (শ্যাফ্ট শেষ) | - |
| এনকোডার (স্ট্যান্ডার্ড) | 17-বিট (131,072 পি/রেভ) পরম | - |
| প্রস্তাবিত পরিবর্ধক | এমআর-জে 4-350 বি (-আরজে) বা উচ্চতর ক্ষমতা | - |
প্রায়শই জিজ্ঞাসিত প্রশ্ন:
1। প্রশ্ন: আপনি কি পণ্যগুলির জন্য ওয়ারেন্টি সরবরাহ করেন?
উত্তর: হ্যাঁ, আমরা আমাদের কাছ থেকে সমস্ত পণ্যের জন্য ওয়ারেন্টি সরবরাহ করি e আমরা নতুন আইটেমগুলির জন্য এক বছরের ওয়ারেন্টি, ব্যবহৃত আইটেমগুলির জন্য 6 মাসের ওয়ারেন্টি সরবরাহ করি।
2। প্রশ্ন: আপনি কি প্রযুক্তি সহায়তা সরবরাহ করতে পারেন?
উত্তর: আমরা অনেক বছর এই ক্ষেত্রে আছি। যদি কোনও সমস্যা থাকে তবে দয়া করে আমাদের সাথে যোগাযোগ করুন, সমস্যা সমাধানে সহায়তা করার জন্য আমরা আমাদের ইঞ্জিনিয়ারের কাছ থেকে পরামর্শ সরবরাহ করব।
3। প্রশ্ন: আপনি কি পণ্যগুলিতে বা কেবল ট্রেডিংয়ে রাখেন?
উত্তর: আমাদের কাছে পণ্যগুলির জন্য বড় বড় গুদাম রয়েছে এবং গুদামে প্রচুর পণ্য রাখা, তাই আমরা স্বল্প নেতৃত্বের সময়ে আইটেমগুলি সরবরাহ করতে পারি।
