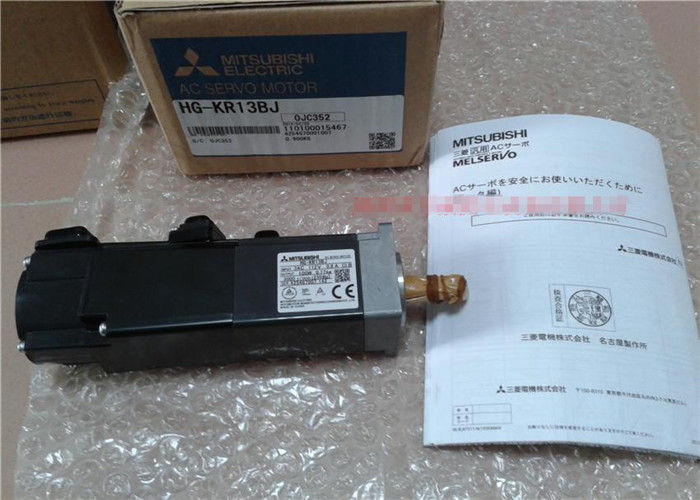

এইচজি-কেআর053 বিজে মূল বৈদ্যুতিক মিত্সুবিশি শিল্পকৌশল সর্ো মোটর 2000 RPM

               Mitsubishi ইন্ডাস্ট্রিয়াল সার্ভো মোটর HC-SFS301B নতুন মূল ইন্ডাস্ট্রিয়াল সার্ভো মোটর বৈদ্যুতিক মোটর

The ​Mitsubishi HG-KR053BJ এটি একটি কম্প্যাক্ট, উচ্চ-কার্যকারিতা এসি সার্ভো মোটর যা যথার্থ অটোমেশন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।এই মোটর ব্যতিক্রমী টর্ক-টু-সাইজ অনুপাত এবং দ্রুত প্রতিক্রিয়া বৈশিষ্ট্য প্রদান করে, এটি স্পেস-সংকুচিত শিল্প অ্যাপ্লিকেশনগুলির জন্য আদর্শ যা সঠিক গতি নিয়ন্ত্রণের প্রয়োজন।

​প্রোডাক্টের সারসংক্ষেপঃ ​

এইচজি-কেআর053বিজে Mitsubishi এর উন্নত সার্ভো প্রযুক্তিকে শক্তিশালী নির্মাণের সাথে একত্রিত করে, একটি কমপ্যাক্ট NEMA 17 (40mm) ফ্রেমে উচ্চ টর্ক আউটপুট বৈশিষ্ট্যযুক্ত।এই মোটর উচ্চ গতির অপারেশন এবং বিভিন্ন অটোমেশন সিস্টেমে সঠিক অবস্থান জন্য অপ্টিমাইজ করা হয়.

​মূল বৈশিষ্ট্যঃ​

✅ কমপ্যাক্ট হাই-টর্ক ডিজাইন ​

• অতি কমপ্যাক্ট NEMA 17 (40mm) ফ্রেমের আকার
• উচ্চ টর্ক আউটপুট 0.16N·m (23 ওনস-ইন)
• সহজ একীকরণের জন্য হালকা ওজন নকশা (0.45 কেজি)

✅ হাই-স্পিড পারফরম্যান্স ​

• সর্বোচ্চ গতি ৬০০০ rpm
• পুরো গতি পরিসীমা জুড়ে মসৃণ অপারেশন
• নিম্ন কম্পন এবং গোলমাল বৈশিষ্ট্য

✅ যথার্থ গতি নিয়ন্ত্রণ​

• সুনির্দিষ্ট অবস্থান ফিডব্যাকের জন্য ১৭-বিট পরম এনকোডার
• উচ্চ ত্বরণের জন্য নিম্ন ইনার্সি রটার (0.0034kg·m2)
• গতিশীল অ্যাপ্লিকেশনের জন্য দ্রুত প্রতিক্রিয়া সময়

✅ দৃঢ় নির্মাণ ​

• সুরক্ষামূলক লেপ সহ উচ্চমানের অ্যালুমিনিয়াম হাউজিং
• শিল্প পরিবেশে নির্ভরযোগ্য অপারেশনের জন্য সিলড ডিজাইন
• IP67 সুরক্ষা রেটিং (শ্যাফ্ট সিল সহ)

✅ সিস্টেম ইন্টিগ্রেশন ​

• Mitsubishi MELSERVO-J4 সার্ভো এম্প্লিফায়ারগুলির সাথে নিখুঁত সামঞ্জস্য
• SSCNETIII/H উচ্চ গতির যোগাযোগের জন্য সমর্থন
• মিটসুবিশি ডিজিটাল অপারেটরের সাথে সহজ সেটআপ

​টেকনিক্যাল স্পেসিফিকেশনঃ ​

​প্রোডাক্টের বিস্তারিতঃ​

​যান্ত্রিক নির্মাণ:​

• হালকা ওজনের শক্তির জন্য অ্যালুমিনিয়াম হাউজিং
• মসৃণ ঘূর্ণন জন্য উচ্চ মানের বল বিয়ারিং (20,000+ ঘন্টা জন্য রেট)
• আইপি 67 সুরক্ষার জন্য ঐচ্ছিক শ্যাফ্ট সিলিং সহ সিল করা নকশা
• স্ট্যান্ডার্ড কীওয়ে এবং সেট স্ক্রু শ্যাফ্ট কনফিগারেশন

​বৈদ্যুতিক বৈশিষ্ট্যঃ​

• উচ্চ দক্ষতার জন্য অপ্টিমাইজড উইন্ডিং ডিজাইন (90%+)
• দ্রুত প্রতিক্রিয়া সময়ের জন্য কম ইন্ডাক্ট্যান্স
• ধাপে ধাপে বিচ্ছিন্নতা প্রতিরোধঃ 100MΩ মিনিট (500VDC)
• ওভারলোড সুরক্ষার জন্য অন্তর্নির্মিত তাপমাত্রা সেন্সর

​সামঞ্জস্যঃ​

• বিশেষভাবে Mitsubishi MELSERVO-J4 সার্ভো এম্প্লিফায়ারগুলির জন্য ডিজাইন করা
• উন্নত ডিজিটাল কন্ট্রোল অ্যালগরিদম সমর্থন করে
• সহজ সেটআপ জন্য Mitsubishi এর ডিজিটাল অপারেটর সঙ্গে সামঞ্জস্যপূর্ণ

​আবেদনঃ ​

• ​ছোট অংশ সমাবেশ সিস্টেম ​
• ​সঠিক অবস্থান নির্ধারণের সরঞ্জাম ​
• ​মেডিকেল ডিভাইস অটোমেশন ​
• ​পরীক্ষাগার যন্ত্রপাতি ​
• ​ইলেকট্রনিক উপাদান হ্যান্ডলিং ​
• ​সেমিকন্ডাক্টর সরঞ্জাম ​
• ​প্যাকেজিং মেশিন ​
• ​টেক্সটাইল মেশিন ​

​কেন HG-KR053BJ বেছে নিন? ​

✔ অতি-কম্প্যাক্ট ডিজাইন - একটি ক্ষুদ্র পদচিহ্ন মধ্যে চিত্তাকর্ষক কর্মক্ষমতা প্রদান করে
✔ হাই স্পিড ক্যাপাসিটি- দ্রুত গতির প্রয়োজন অ্যাপ্লিকেশন জন্য আদর্শ
✔ যথার্থ প্রকৌশল - সঠিক অবস্থান প্রয়োজন অ্যাপ্লিকেশন জন্য নিখুঁত
✔ নির্ভরযোগ্য অপারেশন - চ্যালেঞ্জিং পরিবেশে অবিচ্ছিন্ন কাজের জন্য নির্মিত
✔ সহজ একীকরণ - Mitsubishi এর সার্ভো সিস্টেমের সাথে মসৃণ সামঞ্জস্য

​অর্ডার সংক্রান্ত তথ্য: ​

​পার্ট নম্বর:HG-KR053BJ
​স্ট্যান্ডার্ড আনুষাঙ্গিক:​

• অপারেশন ম্যানুয়াল
• সংযোগ চিত্র
• মাউন্ট হার্ডওয়্যার কিট

​প্যাকেজিংঃস্বতন্ত্র অ্যান্টি-স্ট্যাটিক প্যাকেজিং
​উপলভ্যতাঃস্ট্যান্ডার্ড লিড টাইমঃ ২-৩ সপ্তাহ

​নোটঃসম্পূর্ণ প্রযুক্তিগত নথির জন্য, যার মধ্যে রয়েছেঃ

• বিস্তারিত তারের চিত্র
• পারফরম্যান্স কার্ভ
• মাত্রার অঙ্কন
• প্রস্তাবিত এম্প্লিফায়ার স্পেসিফিকেশন

অনুগ্রহ করে অফিসিয়াল ডেটা শীট দেখুন অথবা আমাদের প্রযুক্তিগত সহায়তা দলের সাথে যোগাযোগ করুন।

​প্রস্তাবিত সিস্টেম উপাদানঃ ​

এই বিস্তৃত পণ্য বিবরণটি HG-KR053BJ এর সুনির্দিষ্ট অটোমেশন অ্যাপ্লিকেশনগুলির জন্য মূল সুবিধাগুলি তুলে ধরে সমস্ত প্রয়োজনীয় প্রযুক্তিগত বিবরণ সরবরাহ করে। ফর্ম্যাটটি উপযুক্তঃ

• শিল্প সরঞ্জাম ক্যাটালগ
• টেকনিক্যাল স্পেসিফিকেশন শীট
• বি-টু-বি বিক্রয়ের জন্য ই-কমার্স প্রোডাক্ট পেজ
• ইঞ্জিনিয়ারিং অর্ডার নথি

• আনুমানিক নেতৃত্বের সময়ঃ 7-10 কার্যদিবস

• নির্মাতা: মিটসুবিশি ইলেকট্রিক

• HG-KR053B

• সিরিজের নামঃ MELSERVO-J4 সিরিজ

• কমান্ড ইন্টারফেস: সিসি-লিংক আইই ফিল্ড নেটওয়ার্ক ইন্টারফেসঃ এসএসসিএনইটিআইআই / এইচ ইন্টারফেস, 2-অক্ষ সমন্বিত এসএসসিএনইটিআইআই / এইচ ইন্টারফেস, 3-অক্ষ সমন্বিত এসএসসিএনইটিআইআই / এইচ ইন্টারফেস, সাধারণ উদ্দেশ্য ইন্টারফেস

• ভোল্টেজ ক্লাসঃ ২০০ ভোল্ট

• রোটারি সার্ভো মোটরের নামঃ HG-KR053B

• সংশ্লিষ্ট সার্ভো এম্প্লিফায়ার:

• CC-Link IE, ফিল্ড নেটওয়ার্ক, ইন্টারফেস: J4-10GF-MR, MR-J4-10GF-RJ, MR-J4-10B-RJ010

• SSCNETIII / H, ইন্টারফেসঃ J4-10B-MR, MR-J4-10B-RJ

• এসএসসিএনইটিআইআই / এইচ ইন্টারফেসঃ J4W2-22B-MR, MR-J4W2-44B

• SSCNETIII / H ইন্টারফেসঃ J4W3-222B-MR, MR-J4W3-444B

• সাধারণ ব্যবহারের ইন্টারফেসঃ J4-10A-MR, MR-J4-10A-RJ

• পাওয়ার সাপ্লাই ক্যাপাসিটি * ১ [কেভিএ]: ০।3

• ক্রমাগত বৈশিষ্ট্যঃ নামমাত্র আউটপুট [কেডব্লিউ] ঃ ০।05

• ক্রমাগত বৈশিষ্ট্যঃ নামমাত্র টর্ক (নোট ৩) [N · m]: ০।16

• সর্বাধিক টর্ক [N · m]: ০।56

• ইঞ্জিনের ঘোষিত ঘূর্ণন গতি [R / min]: 3000

• সর্বাধিক ঘূর্ণন গতি [R / min]: 6000

• অবিলম্বে অনুমোদিত ঘূর্ণন গতি [R / min]: 6900

• ক্রমাগত নামমাত্র টর্চের সময় পাওয়ার রেট [কেডব্লিউ/সেকেন্ড]: ৫।37

• নামমাত্র বর্তমান [A]: ০।9

• সর্বাধিক বর্তমান [A]: ৩।2

• পুনরুদ্ধারযোগ্য ব্রেকিং ফ্রিকোয়েন্সি * ২ঃ MR-J4- [সময় / মিনিট]

• পুনরুজ্জীবিত ব্রেকিং ফ্রিকোয়েন্সি * ২ঃ MR-J4W_- [সময় / মিনিট]: 2500

• ইনার্শিয়ার মুহূর্ত J [× 10 -4Kg · M 2]: 0.0472

• সুপারিশকৃত লোড ইনার্টি মোমন্ট অনুপাত (নোট ১): ১৭ গুণ বা তার কম

• গতি এবং অবস্থান ডিটেক্টর : পরম অবস্থান ইনক্রিমেন্টাল শেয়ার্ড 22-বিট এনকোডার (রেজোলিউশন প্রতি ঘূর্ণন সার্ভো মোটর 1: 4194304 ধাক্কা / rev)

• তেল সীলঃ কোনটিই নেই

• তাপীয় শ্রেণিঃ 130 (বি)

• নির্মাণ : সমস্ত বন্ধ স্ব-কোল্ড (সুরক্ষা রেটিংঃ IP65) (নোট ২)

• পরিবেশগত অবস্থা * ৩ঃ পরিবেশে তাপমাত্রাঃ অপারেশনঃ ০ ডিগ্রি সেলসিয়াস ~ ৪০ ডিগ্রি সেলসিয়াস (কোন হিমায়ন নেই), সঞ্চয়স্থানঃ -১৫ ডিগ্রি সেলসিয়াস ~ ৭০ ডিগ্রি সেলসিয়াস (কোন হিমায়ন নেই)

• পরিবেশগত অবস্থা * ৩ঃ পরিবেশে আর্দ্রতাঃ অপারেশনঃ ৮০% RH বা তার কম (অ-কন্ডেনসিং), সঞ্চয়স্থানঃ ৯০% RH বা তার কম (অ-কন্ডেনসিং)

• পরিবেশগত অবস্থা * ৩ঃ বায়ুমণ্ডলঃ অভ্যন্তরীণ (সরাসরি সূর্যের আলো নেই), ক্ষয়কারী গ্যাস, জ্বলনযোগ্য গ্যাস, তেল কুয়াশা, ধুলো এবং ময়লা নেই

• পরিবেশগত অবস্থা * ৩ঃ উচ্চতাঃ সমুদ্রপৃষ্ঠ থেকে ২০০০ মিটার বা তার কম

• পরিবেশগত অবস্থা * ৩ঃ কম্পন প্রতিরোধের * ৪ঃ এক্সঃ ৪৯ এম / এস ২ ওয়াইঃ ৪৯ এম / এস ২

• কম্পন শ্রেণিঃ V10 * 6

• বিদেশী সম্মতিঃ আন্তর্জাতিক মান এবং আইনগুলির সাথে সংশ্লিষ্টতা, স্ট্যান্ডার্ড সম্মতি পাতাটি দেখুন।

• অনুমোদিত লোডের অক্ষ * 5: L [Mm]: 25

• অনুমোদিত লোডের অক্ষ * ৫ঃ রেডিয়াল [এন]: ৮৮

• অনুমোদিত লোডের অক্ষ * ৫ঃ থ্রাস্ট [এন] : ৫৯

• ভর [কেজি]: ০।54

• শিপিং ওজনঃ ২ কেজি
